ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex)

(далее — барьеры) предназначены для преобразования аналоговых сигналов силы постоянного тока от датчиков и других технических средств контроля и автоматики, расположенных во взрывоопасной зоне, в аналоговые сигналы силы постоянного тока, а также для питания пассивных датчиков, расположенных во взрывоопасной зоне.

Принцип действия барьеров состоит в измерительном преобразовании аналоговых сигналов датчиков или других измерительных устройств, расположенных во взрывоопасной зоне, в аналоговый сигнал силы постоянного тока во взрывобезопасную зону. В качестве разделительного элемента между искробезопасными и искроопасными цепями служит встроенный блок искрозащиты, состоящий из шунтирующих стабилитронов, последовательно включенных резисторов и предохранителей, имеющий гальваническую связь с цепью заземления. Для повышения надежности барьеров цепочка шунтирующих стабилитронов продублирована (троирована — для ЭнИ-БИС-300-Ex, Метран-630-300-Ех). Стабилитроны, диоды и резисторы служат для ограничения напряжения и тока на искробезопасном входе до безопасных уровней в аварийных ситуациях. Диодно-резистивные или резистивные цепи с плавкими предохранителями служат для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном выходе. Резистор в этих цепях обеспечивает ограничение величины тока, протекающего через предохранитель, при случайном попадании на барьер напряжения величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе.

Барьеры ЭнИ-БИС-Ex и Метран-630-Ex являются конструктивно, метрологически и технически полностью идентичными изделиями.

Барьеры выпускаются в следующих сериях:

• - барьеры серии ЭнИ-БИС-200-Ex и Мегран-630-200-Н\ (модификации ЭнИ-БИС-201-Ex, ЭнИ-БИС-202-Ex, ЭнИ-БИС-211-Ex, ЭнИ-БИС-212-Ex, Метран-630-201-Ех, Метран-630-202-Ex, Метран-630-211-Ех, Метран-630-212-Ех) являются активными;

• - барьеры серии ЭнИ-БИС-220-Ex и Метран-630-220-Е\ (модификации ЭнИ-БИС-221-E\, ЭнИ-БИС-222-Ех, Метран-630-221-Ех, Метран-630-222-Ех) являются активными;

• - барьеры серии ЭнИ-БИС-300-Ex и Метран-630-300-Ех (модификации ЭнИ-БИС-301-E\, ЭнИ-БИС-302-Е\, ЭнИ-БИС-320-Е\, Метран-630-301-Е\, Метран-630-302-Е\, Метран-630-320-Ех) являются активными и имеют гальваническую развязку между входом, выходом и источником питания.

В зависимости от технических и метрологических характеристик барьеры могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения барьеров в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте. Буквенно-цифровой код может в себя включать следующую информацию: модификацию, количество каналов, тип входного/выходного сигнала, наличие дополнительной технологической наработки, наличие поверки.

Заводской номер в виде цифрового обозначения и знак утверждения типа наносится на боковую маркировочную табличку любым способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 1.

Защита барьеров от несанкционированного вскрытия обеспечивается нанесением пломбы/гарантийной этикетки (одной или нескольких в зависимости от конструктивного исполнения) на корпус барьера. Пломба/гарантийная этикетка представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса барьера или винт, в месте, указанном на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

гарантийная

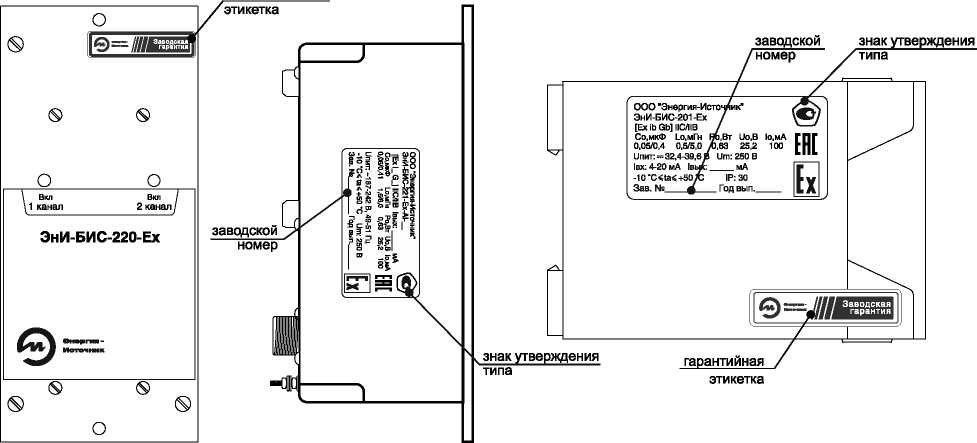

Рисунок 1 — Места нанесения заводского номера, знака утверждения типа и пломбы/гарантийной этикетки

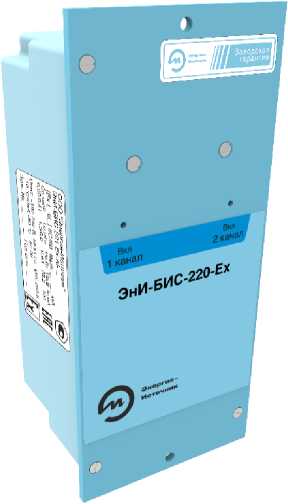

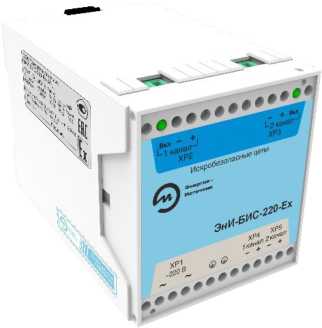

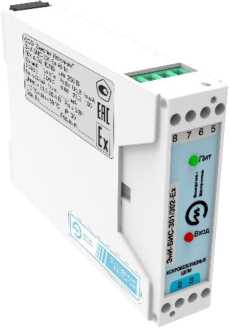

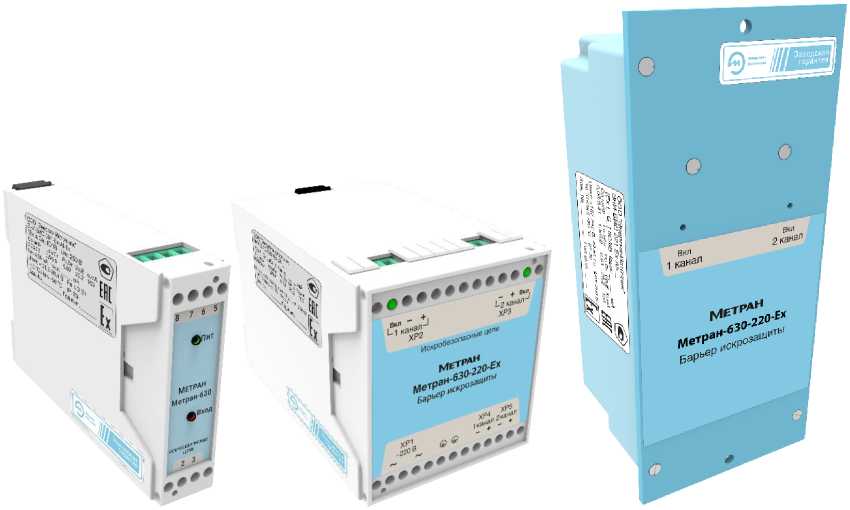

Внешний вид барьеров представлен на рисунке 2.

Рисунок 2 — Внешний вид барьеров

Барьеры могут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.

Барьеры выполнены в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгруппы IIC, IIB и поэтому их область применения охватывает все производства и технологические процессы (с зонами или помещениями), в которых имеются или могут образовываться различные взрывоопасные смеси газов, пары нефтепродуктов.

Метрологические и технические характеристики барьеров приведены в таблицах 1 и 2.

Таблица 1 — Метрологические характеристики барьеров

Таблица 2 — Технические

таблицы 2

Таблица 3 - Показатели надежности

наносится на боковую маркировочную табличку барьера способом, обеспечивающим долговечность маркировки, и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 — Комплектность

Примечания

1 - Руководство по эксплуатации в зависимости от модификации барьера.

изложены в пункте «Устройство и принцип действия» руководств по эксплуатации.

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10" ¹⁶ до 100 А»;

ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ТУ 4218-007-51465965-2004 Барьеры искрозащиты ЭнИ-БИС-Ех (Метран-630-Ex). Технические условия.
