№2511 от 27.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59392
О переоформлении свидетельства об утверждении типа средства измерений № 31760/1
"Наборы мер КНФ-1-01" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2511 от 27.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 ноября 2018 г. „ 2511
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 31760/1 «Наборы мер КНФ-1-01» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ЗОМЗ» от 15 августа 2018 г. № 3852/7 и № 3853/7 приказываю:
-
1. Внести изменения в описание типа на наборы мер КНФ-1-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37858-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу БШ 2.706.004 РЭ (Раздел 7) «Наборы мер КНФ-1-01. Руководство по эксплуатации». «Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИОФИ» 01 августа 2018 г., и распространить действие документа на наборы мер КНФ-1-01, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 31760/1 «Наборы мер КНФ-1-01», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37858-08, в связи с заменой документа на методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
С.С.Голубев
-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
—
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2511
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы мер КНФ-1-01
Назначение средства измеренийНаборы мер КНФ-1-01 (далее по тексту - наборы мер) предназначены для хранения и передачи единицы спектрального коэффициента направленного пропускания (далее по тексту -СКНП), интегрального коэффициента пропускания, спектральной и интегральной оптической плотности и длины волны при поверке и калибровке фотометров и спектрофотометров.
Описание средства измеренийПринцип действия наборов мер основан на ослаблении светового потока за счёт поглощения света материалом светофильтров комплектов КНФ-1М, КНФ-1М-15, КНФ-1Ф-01 и на пропускании оптического излучения в узких спектральных интервалах в рабочем диапазоне длин волн светофильтрами комплектов «Ф».
Наборы мер КНФ-1-01 состоят из следующих комплектов светофильтров:
-
- комплект светофильтров КНФ-1М;
-
- комплект светофильтров КНФ-1М-15;
-
- комплект светофильтров КНФ-Ф-01;
-
- комплект интерференционных светофильтров «Ф».
Комплект светофильтров КНФ-1М состоит из восьми светофильтров, изготовленных из стекол марок К8 по ГОСТ 3514-94; НС и ПС по ГОСТ 9411-91.
Комплект светофильтров КНФ-1М-15 состоит из семи светофильтров, изготовленных из стекол марок К8 по ГОСТ 3514-94 и НС по ГОСТ 9411-91.
Комплект светофильтров КНФ-1Ф-01 состоит из четырех светофильтров, изготовленных из стекол марок КВ по ГОСТ 15130-86 и ЖЗС18 по ГОСТ 9411-91.
Комплект светофильтров «Ф» состоит из четырех интерференционных светофильтров. Все светофильтры установлены в металлические оправы и закреплены при помощи резьбовых колец. Светофильтры помещают в деревянный футляр, устройство которого предохраняет их от резких ударов и загрязнений при хранении в переноске. На оправах светофильтров указано: шифр комплекта, номер комплекта, номер светофильтра.

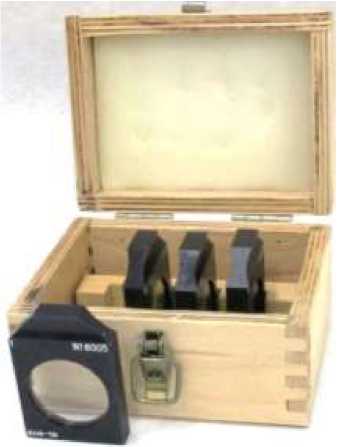

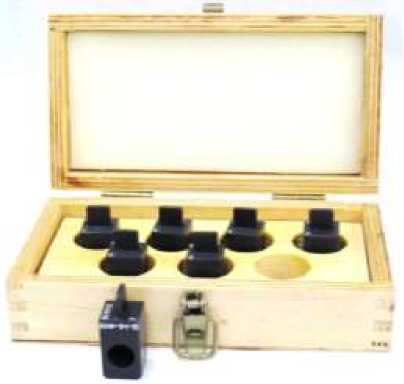

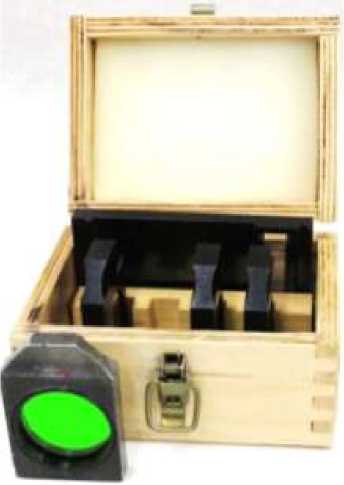

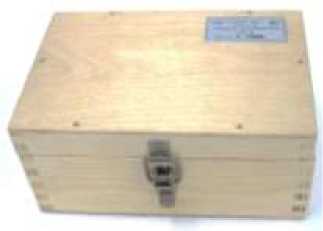

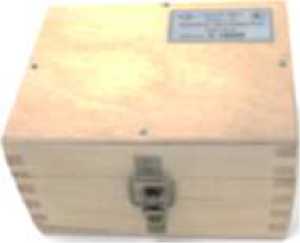

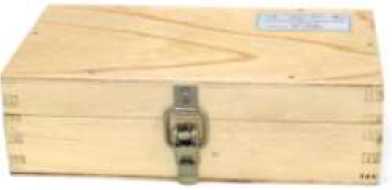

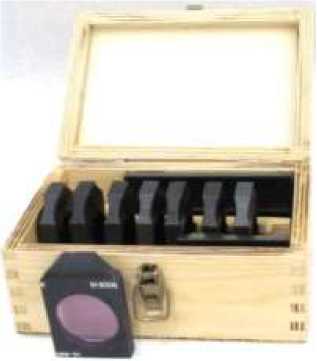

Общий вид и маркировка Набора мер КНФ-1-01 представлен на рисунках 1-4.
Рисунок 1 - Общий вид и маркировка комплекта светофильтров КНФ-1М
Рисунок 2 - Общий вид и маркировка комплекта светофильтров КНФ-1М-15
Рисунок 3 - Общий вид и маркировка комплекта светофильтров КНФ-1Ф-01
Рисунок 4 - Общий вид и маркировка комплекта светофильтров «Ф»
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм -светофильтры №№ 1-7 |
от 400 до 780 |
|
-светофильтр №8 |
от 345 до 880 |
|
Рабочий диапазон СКНП и интегрального коэффициента пропускания, абс.ед. |
от 0,01 до 0,93 |
|
Рабочий диапазон спектральной и интегральной оптической плотности, Б |
от 0,03 до 2,00 |
|
Номинальное значение СКНП, абс.ед./оптической плотности, Б и их допускаемых отклонений на длине волны 550 нм* -светофильтр №1 |
0,9±0,03/от 0,06 до 0,03 |
|
-светофильтр №2 |
0,75±0,1/от 0,18 до 0,07 |
|
-светофильтр №3 |
0,5±0,1/от 0,39 до 0,22 |
|
-светофильтр №4 |
0,3±0,1/от 0,69 до 0,39 |
|
-светофильтр №5 |
0,1±0,05/от 1,30 до 0,82 |
|
-светофильтр №6 |
0,05±0,03/от 1,09 до 2,15 |
|
-светофильтр №7 |
0,01±0,003/от 2,15 до 1,88 |
|
Пределы допускаемой абсолютной погрешности СКНП и интегрального коэффициента пропускания, абс.ед. |
±0,0025 |
|
Пределы допускаемой абсолютной погрешности спектральной и интегральной оптической плотности светофильтров №№1-7, Б - в диапазоне от 0,03 до 0,50 |
±0,004 |
|
- в диапазоне от 0,51 до 1,09 |
±0,015 |
|
- в диапазоне от 1,1 до 2,0 |
±0,15 |
|
Значение длин волн максимумов полос спектра |
335±10; 431±5; 474±5; 513±5; 530±5; |
|
поглощения светофильтра №8** |
685±5; 740±5; 878±5 |
|
Пределы допускаемой абсолютной погрешности длин волн светофильтра №8, нм |
±0,5 |
|
*Действительное значение СКНП светофильтров №№ 1-7 комплектов КНФ-1М определяются на длинах волн от 400 до 780 нм через каждые 10 нм. **Действительное значение длин волн максимумов полос поглощения светофильтра №8 определяются для указанных пиков поглощения при поверке комплекта. | |
Таблица 2 - Метрологические характеристики комплекта светофильтров КНФ-1М-15
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм |
от 400 до 780 |
|
Рабочий диапазон СКНП и интегрального коэффициента пропускания, абс.ед. |
от 0,01 до 0,93 |
|
Рабочий диапазон спектральной и интегральной оптической плотности, Б |
от 0,03 до 2,00 |
|
Наименование характеристики |
Значение |
|
Номинальное значение СКНП, абс.ед./оптической плотности, Б и их допускаемых отклонений на длине волны 550 нм* -светофильтр №1 |
0,9±0,03/от 0,06 до 0,03 |
|
-светофильтр №2 |
0,75±0,1/от 0,18 до 0,07 |
|
-светофильтр №3 |
0,5±0,1/от 0,39 до 0,22 |
|
-светофильтр №4 |
0,3±0,1/от 0,69 до 0,39 |
|
-светофильтр №5 |
0,1±0,05/от 1,30 до 0,82 |
|
-светофильтр №6 |
0,05±0,03/от 1,09 до 2,15 |
|
-светофильтр №7 |
0,01±0,003/от 2,15 до 1,88 |
|
Пределы допускаемой абсолютной погрешности СКНП и интегрального коэффициента пропускания, абс.ед. |
±0,0025 |
|
Пределы допускаемой абсолютной погрешности спектральной и интегральной оптической плотности светофильтров комплекта, Б - в диапазоне от 0,03 до 0,50 |
±0,004 |
|
- в диапазоне от 0,51 до 1,09 |
±0,015 |
|
- в диапазоне от 1,1 до 2,0 |
±0,15 |
|
Действительное значение СКНП светофильтров |
комплектов КНФ-1М-15 определяются |
|
на длинах волн от 400 до 780 нм через каждые 10 нм. | |
Таблица 3 - Метрологические характеристики комплекта светофильтров КНФ-1Ф-01
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм |
от 330 до 350 |
|
Рабочий диапазон СКНП, абс.ед. |
от 0,20 до 0,93 |
|
Рабочий диапазон спектральной оптической плотности, Б |
от 0,03 до 0,70 |
|
Номинальное значение СКНП, абс.ед./оптической плотности, Б и их допускаемых отклонений на длине волны 345 нм* -светофильтр №1 -светофильтр №2 -светофильтр №3 -светофильтр №4 |
0,9±0,03/от 0,06 до 0,03 0,7±0,1/от 0,22 до 0,09 0,5±0,15/от 0,45 до 0,19 0,3±0,1/от 0,69 до 0,39 |
|
Пределы допускаемой абсолютной погрешности СКНП, абс.ед. |
±0,003 |
|
Пределы допускаемой абсолютной погрешности спектральной оптической плотности светофильтров комплекта, Б
|
±0,004 ±0,015 ±0,15 |
|
*Действительное значение СКНП для комплекта волн 330, 340, 345, 350 нм. |
КНФ-1Ф-01 определяются на длинах |
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм |
от 340 до 895 |
|
Значения длин волн максимумов полос пропускания Xmax светофильтров комплекта, нм*: -светофильтр №1 |
370±15 |
|
-светофильтр №2 |
550±15 |
|
-светофильтр №3 |
880±15 |
|
-светофильтр №4 |
350±10 |
|
Пределы допускаемой абсолютной погрешности длин волн, нм |
±0,5 |
|
Действительное значение длин волн максимумов полос поглощения светофильтров | |
|
комплекта «Ф» определяются при поверке комплекта. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры наборов в футляре (Д*Ш*В), мм, не более - КНФ-1М |
175x115x80 |
|
- КНФ-1М-15 |
190x100x60 |
|
- КНФ-1Ф-01 |
130x100x80 |
|
- «Ф» |
130x100x80 |
|
Габаритные размеры одного светофильтра (Д*Ш*В), мм, не более - КНФ-1М |
15x46x66 |
|
- КНФ-1М-15 |
20x20x40 |
|
- КНФ-1Ф-01 |
15x46x66 |
|
- «Ф» |
15x46x66 |
|
Размер светового окна светофильтра, мм - КНФ-1М |
36 |
|
- КНФ-1М-15 |
13 |
|
- КНФ-1Ф-01 |
36 |
|
- «Ф» |
36 |
|
Масса набора в футляре, кг, не более - КНФ-1М |
0,9 |
|
- КНФ-1М-15 |
0,8 |
|
- КНФ-1Ф-01 |
0,5 |
|
- «Ф» |
0,5 |
|
Масса одного светофильтра, кг, не более: - КНФ-1М |
0,05 |
|
- КНФ-1М-15 |
0,03 |
|
- КНФ-1Ф-01 |
0,05 |
|
- «Ф» |
0,07 |
|
Условия эксплуатации: -температура окружающей среды, °С |
от +10 до +35 |
|
-относительная влажность воздуха, % |
65±15 |
|
-атмосферное давление, кПа |
от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на табличку, закрепляемую на деревянном футляре, методом фотопечати.
Комплектность средства измерений|
Наименование |
Обозначение |
Количество |
|
Набор мер КНФ-1-01* |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Чехол |
- |
1 шт. |
|
Ящик из гофрированного картона |
- |
1 шт. |
|
Руководство по эксплуатации с Методикой поверки с изменением № 1 |
БШ 2.706.004 РЭ |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
*Комплектация в соответствии с заказом (состав каждого комплекта приведен в таблице 7) | ||
аблица 7 - Комплектность средства измерений. Состав каждого комплекта
|
Шифр комплекта |
Обозначение |
Наименование |
Обозначение |
|
КНФ-1М |
БШ2.706.004 |
№1 |
БШ5.941.645 |
|
№2 |
БШ5.941.645-01 | ||
|
№3 |
БШ5.941.645-02 | ||
|
№4 |
БШ5.941.645-03 | ||
|
№5 |
БШ5.941.645-04 | ||
|
№6 |
БШ5.941.645-05 | ||
|
№7 |
БШ5.941.645-06 | ||
|
№8* |
БШ5.941.645-07 | ||
|
Направляющая* |
БШ6.203.088 | ||
|
Направляющая* |
БШ6.203.089 | ||
|
КНФ-1М-15 |
БШ2.706.009 |
№1 |
БШ5.941.810 |
|
№2 |
БШ5.941.810-01 | ||
|
№3 |
БШ5.941.810-02 | ||
|
№4 |
БШ5.941.810-03 | ||
|
№5 |
БШ5.941.810-04 | ||
|
№6 |
БШ5.941.810-05 | ||
|
№7 |
БШ5.941.810-06 | ||
|
КНФ-1Ф-01 |
БШ2.706.012 |
№1 |
БШ5.941.894 |
|
№2 |
БШ5.941.894-01 | ||
|
№3 |
БШ5.941.894-02 | ||
|
№4 |
БШ5.941.894-03 | ||
|
Направляющая* |
БШ6.203.122 | ||
|
«Ф» |
БШ2.706.005 |
№1 |
БШ5.941.712 |
|
№2 |
БШ5.941.712-01 | ||
|
№3 |
БШ5.941.712-02 | ||
|
№4* |
БШ5.941.712-03 | ||
|
Направляющая* |
БШ6.203.122 | ||
|
*-поставляется по требованию Заказчика | |||
Поверка осуществляется по документу БШ 2.706.004 РЭ (Раздел 7) «Набор мер КНФ-1-01. Руководство по эксплуатации». «Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИОФИ» 01.08.2018 г.
Основные средства поверки:
Вторичный эталон единиц спектральных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм по ГОСТ 8.557-2007.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к набором мер КНФ-1-01ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн от 0,2 до 20.0 мкм»
ТУ 4486-025-07516244-2008 «Набор мер КНФ-1-01 Технические условия»
ИзготовительАкционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»)
ИНН 5042010793
Адрес: 141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д.212В Телефон: +7 (495) 728-77-98, +7 (496) 542-56-97, +7 (496) 549-21-01
Web-сайт: www.zomz.ru
E-mail: info@zomz.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
