МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

536

№__

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 22198 «Меры отношения напряжений Н4-8»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Компания «РИТМ» от 22 января 2020 г. № 247/40.4-129 и № 247/40.4-130, приказываю:,

• 1. Продлить срок действия свидетельства об утверждении типа № 22198 «Меры отношения напряжений Н4-8» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа № 22198 «Меры отношения напряжений Н4-8», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 30361-05, с сохранением регистрационного номера, в связи с переименованием изготовителя с ОАО «Компания «РИТМ», г. Краснодар на АО «Компания «РИТМ», г. Краснодар.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерени1ы1 выдачу ого заявптолю.        ч

ляю за собой.

■J Заместитель Руководите Сертификат: 00EW36E1B07E0FB8OEA118900BCB6D09O

Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

\_____—_____

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 536

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры отношения напряжений Н4-8

Меры отношения напряжений Н4-8 (далее прибор) предназначены для воспроизведения напряжения постоянного тока, а также для расширения диапазона однозначных мер напряжения и электродвижущей силы (ЭДС).

Основу прибора составляет резистивная декада (десять последовательно соединенных равнономинальных резисторов), подключенная к выходу источника стабильного напряжения 10 В (или 20 В). Таким образом формируется декада равнономинальных напряжений (от 1 до 10 В или от 2 до 20 В), линейность которых определяется равенством резисторов относительно друг друга.

Общий вид средства измерений представлен на рисунке 1, обозначение места нанесения знака поверки представлены на рисунке 2.

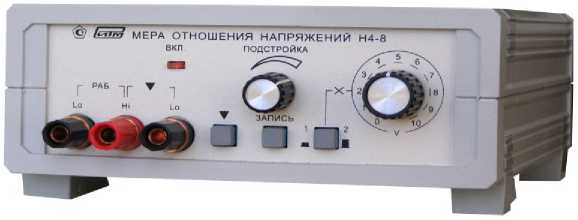

Рисунок 1 - Общий вид средства измерений

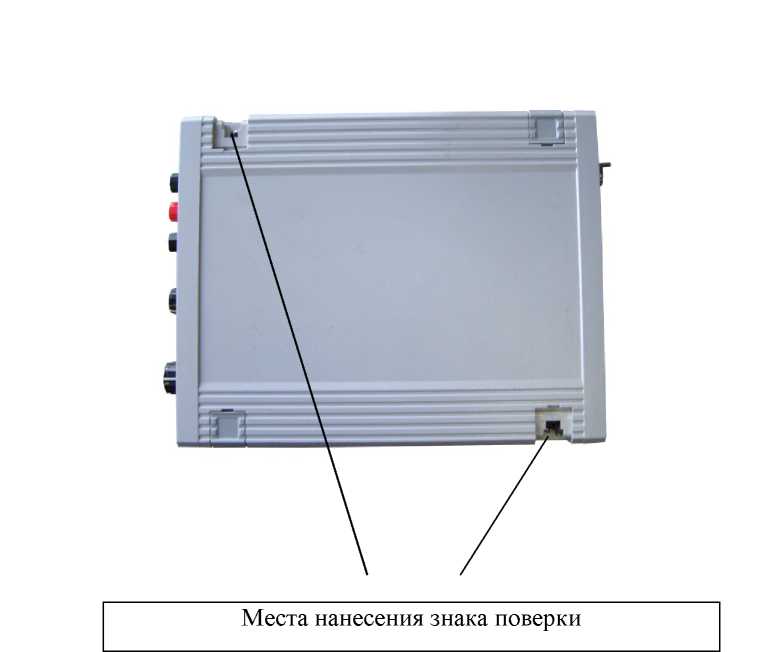

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на переднюю панель прибора Н4-8 методом офсетной печати, на титульный лист руководства по эксплуатации и формуляра - типографским способом.

Таблица 3 - Комплектность средства измерения

осуществляется по методике, изложенной в разделе 6 «Методика поверки» руководства по эксплуатации КМСИ.411641.012 РЭ «Мера отношения напряжений Н4-8», согласованном ГЦИ СИ ФГУ «Краснодарский ЦСМ» в 07.06.2005 г.

Основные средства поверки:

вольтметр-калибратор постоянного напряжения В2-43, регистрационный номер в Федеральном информационном фонде 30362-10, воспроизведение напряжения постоянного тока от 0,1 мкВ до 25 В, измерение напряжения постоянного тока от 0,1 мкВ до 1000 В, погрешность ± (0,0006-0,0012)%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде наклейки наносится на корпус прибора в месте доступном для просмотра или на свидетельство о поверки. Знак поверки, в виде оттиска поверительного клейма, предотвращающего несанкционированный доступ к элементам регулировки, наносится в гнезда винтов крепления корпуса прибора (место нанесения указано на рисунке 2).

Методика измерения и воспроизведения напряжения постоянного тока описана в разделе 2 «Устройство и работа» руководства по эксплуатации КМСИ.411641.012 РЭ «Мера отношения напряжений Н4-8».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

КМСИ.411641.012 ТУ «Мера отношения напряжений Н4-8. Технические условия»

Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»)

ИНН 2311016712

Адрес: 350072, г Краснодар, ул. Московская, 5.

Телефон (факс): 8 (861) 252-11-05, 8 (861) 252-33-41

Web-сайт: ritmcompany.ru

E-mail: info@ritmcompany.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)

Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861) 233-76-50, (861) (233-85-86)

Web-сайт: www.standart.kuban.ru

E-mail: info@standart.kuban.ru

Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                     А.В. Кулешов

М.п.

«17» марта 2020 г.
