ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2910

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2910

Лист № 1 Регистрационный № 53355-13                                         Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Башкирская медь»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Башкирская медь» предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными технологическими объектами ООО «Башкирская медь», сбора, хранения и обработки полученной информации. Полученные данные и результаты измерений могут использоваться для коммерческих расчетов и оперативного управления выработкой и потреблением электроэнергии.

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), установленные на присоединениях, указанных в таблице 2, вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК) с функциями информационно-вычислительного комплекса электроустановки (ИВКЭ), включающий в себя сервер АИИС КУЭ с программным обеспечением (далее - ПО) «АльфаЦЕНТР», автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. На выходе счетчиков имеется измерительная информация со значениями следующих физических величин:

• - активная и реактивная электрическая энергия, вычисленная как интеграл по времени на интервале 30 мин от средней за период 0,02 с активной и реактивной мощности;

• - средняя на интервале 30 мин активная и реактивная мощность.

Измеренные значения приращений активной и реактивной энергии на 30-минутных интервалах времени сохраняются в энергонезависимой памяти счетчиков электроэнергии с привязкой к шкале времени UTC(SU).

Сервер АИИС КУЭ при помощи ПО «АльфаЦЕНТР» автоматически с заданной периодичностью или по запросу опрашивает счетчики электрической энергии и считывает 30минутные данные коммерческого учета электроэнергии и журналы событий для каждого канала учета, осуществляет обработку измерительной информации (перевод измеренных значений в именованные физические величины, умножение на коэффициенты трансформации ТТ и ТН), помещение измерительной и служебной информации в базу данных и хранение ее.

Считывание сервером АИИС КУЭ данных из счетчиков электрической энергии осуществляется посредством локальной вычислительной сети предприятия, а также сотовой сети связи стандарта GSM 900/1800. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков возможно проводить в ручном режиме с использованием ноутбука через встроенный оптический порт счетчиков.

Сервер АИИС КУЭ ежесуточно формирует и отправляет по основному каналу связи, организованному на базе сети интернет в виде сообщений электронной почты отчеты с результатами измерений на АРМ субъекта оптового рынка электрической энергии и мощности (ОРЭМ).

АРМ субъекта ОРЭМ осуществляет передачу данных (результатов измерений) прочим участникам и инфраструктурным организациям оптового и розничных рынков электроэнергии и мощности в виде электронного документа XML формата, заверенного электронно-цифровой подписью субъекта ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для синхронизации шкалы времени СОЕВ в состав ИВК входит комплекс измерительно-вычислительный СТВ-01 (рег.№ 49933-12), который синхронизирован с национальной шкалой координированного времени UTC(SU) и обеспечивает предоставление информации о текущем времени в протоколе NTP.

Сравнение шкалы времени сервера АИИС КУЭ с СТВ-01 осуществляется встроенным программным обеспечением сервера АИИС КУЭ каждый час, коррекция производится автоматически при отклонении шкалы времени сервера ИВК и СТВ-01 на величину равную или более 1 с. Сравнение показаний шкалы времени счетчика с сервером АИИС КУЭ осуществляется встроенным программным обеспечением по вычислительной сети (либо каналам связи GSM), во время сеанса связи со счетчиком, но не реже одного раза в сутки. Коррекция шкалы времени счетчика производится при расхождении со шкалой времени сервера ИВК на величину равной или более 2 с.

Журналы событий счетчика электроэнергии и сервера отражают: время (дата, часы, минуты, секунды) факта коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер ЭПК367/08. Заводской номер указывается в формуляре АИИС КУЭ.

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Рекомендацией Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

Таблица 3 - Основные технические характеристики ИК

В журналах событий счетчика фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - пропадание напряжения пофазно;

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчика электрической энергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера.

• - наличие защиты информации на программном уровне при хранении, передаче, параметрировании:

• - пароль на счетчике электрической энергии;

• - пароль на сервере АИИС КУЭ.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - АРМ (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ способом цифровой печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 4 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) ООО «Башкирская медь» Методика измерений аттестована ФГБУ «ВНИИМС», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311787.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем

Основные положения».

Акционерное общество «Энергопромышленная компания»

(АО «ЭПК»)

ИНН: 6661105959

Адрес: 620144, г. Екатеринбург, ул. Фрунзе, д. 96-В

Телефон: +7 (343) 251-19-96

E-mail: eic@eic.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2910

Лист № 1 Регистрационный № 61807-15 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac

Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac (далее - весы) предназначены для измерений массы товара, вычислений его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов, а также их распечатке, и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Весы имеют модульную компоновку. В качестве модулей весов выступают:

• - грузоприемное устройство (далее - ГПУ), включающее в себя весоизмерительные датчики (далее - датчики);

• - устройство обработки сигналов датчиков;

• - принтер для печатания этикеток;

• - терминал с дисплеем и органами управления весами.

Устройство обработки сигналов датчиков может быть конструктивно объединено с принтером в едином корпусе (принтер GLP 80 для печати этикеток шириной до 80 мм, принтеры GLP 160, GLP 160 L для печати этикеток шириной до 160 мм, принтер GLP I для печати этикеток шириной до 300 мм и распознавания радиочастотных меток), в этом случае в весах используется отдельный терминал с органами управления весами и дисплеем в различных конструктивных исполнениях (GT 240, GT 6 M, GT 7 C, GT 12 C, GT 12 E, GT CT, GT NT, iS65, iS75, iS75 G2).

Устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем могут быть объединены в один весоизмерительный прибор в едином корпусе.

ГПУ всегда представляет собой отдельную механическую конструкцию для принятия нагрузки. ГПУ и другие модули весов могут размещаться на рабочем месте оператора (настольное, напольное размещение) или могут быть закреплены на специальной стойке, или быть включены в состав упаковочных машин (грузы перемещаются оператором вручную).

Весы могут быть снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания значения массы тары (T.2.7.5);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство переключения показаний брутто-нетто (T.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением (Т.2.6);

• - устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов в зависимости от модификации весов.

Модификации весов имеют обозначения вида Y X, где Y — это обозначение: GLP-W, (также обозначается GLP-W^MAXX, GLP-Wmaxx), GLP-WI (также обозначается GLP-WI^MAXX, GLP-Wmaxx) или GLM-E Automac (также обозначается GLM-E^MAXX Automac, GLM-Emaxx Automac); X — обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ c четырьмя тензорезисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

• - iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ c одним тензорезисторным весоизмерительным датчиком:

• - LA 18 А/М (также обозначается Typ 18А или 18 А-М): платформа для стационарной установки, изготавливаемая из оцинкованной стали (весы GLM-E Automac / GLM-E^MAXX Automac / GLM-Emaxx Automac оснащаются только ГПУ LA 18 А/М);

• - iL Economy 300F/SP или iL Economy 300F/SP Type2: платформы для стационарной напольной установки, изготавливаемые из нержавеющей стали;

• - iL Professional 50SPM/SP или iL Professional 150SPM/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

Конструктивные исполнения ГПУ c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

Примеры общего вида весов представлен на рисунках 1 и 2.

Примеры общего вида терминалов представлен на рисунке 3.

Примеры общего вида ГПУ весов представлен на рисунках 4 и 5.

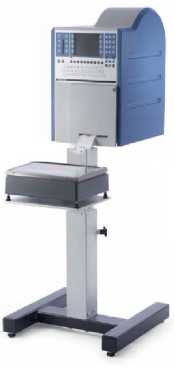

Рисунок 1 — Весы GLP-W (принтер GLP 80, терминал GT 6М, ГПУ LA 18 А/М);

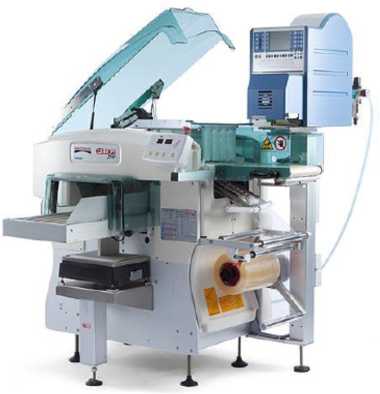

Рисунок 2 — Весы GLM-E Automac LA 18 А/М в составе упаковочной машины (слева); весы GLP-WI c ГПУ LA 18 А/М на стойке (справа)

GT 240 GT CT

GT NT

GT 6 M

GT 7 C

GT 12 C

GT 12 E

iS65

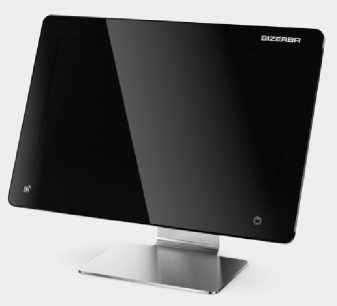

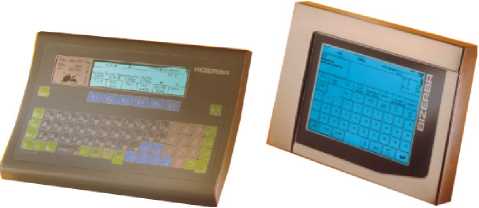

Рисунок 3 — Общий вид терминалов

iS75, iS75 G2

iL Professional 800F/MP

iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP

iL Professional 20000F/MP

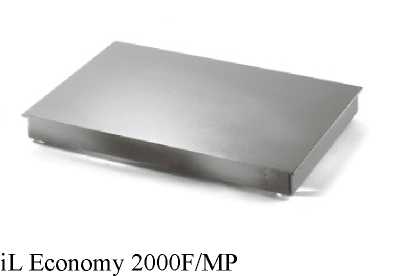

iL Economy 4000F/MP

iL Professional 50SPM/SP, iL Professional 150SPM/SP

iL Economy 300F/SP

iL Economy 300F/SP Type2

iL Professional 20F/HY, iL Professional 150F/HY,              LA 18 A/M (Typ18A /18 А-М)

iL Professional 350F/HY, iL Professional 750F/HY

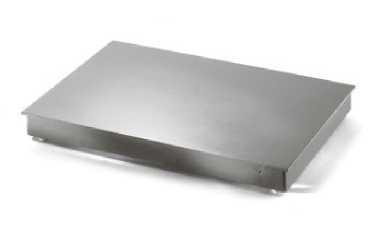

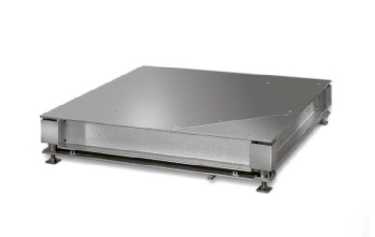

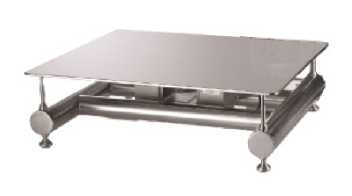

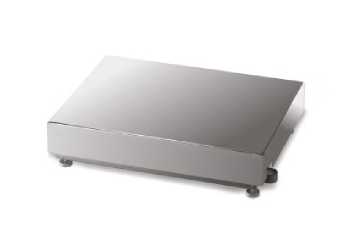

Рисунок 4 — Общий вид исполнений ГПУ

Маркировочная табличка средства весов, разрушаемая при попытке демонтажа, закреплена на корпусе устройства обработки сигнала датчика, и содержит следующие основные данные:

• - торговая марка изготовителя и(или) его полное наименование;

• - обозначение типа;

• - заводской (серийный) номер весов;

- заводской (серийный) номер ГПУ (обозначение может отсутствовать на маркировочной табличке в случае если устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем изготовлены в едином корпусе);

- обозначение класса точности;

- значение максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов);

- значение минимальной нагрузки Min;

- значение поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов);

- диапазон уравновешивания тары.

Заводской (серийный) номер наносится на маркировочную табличку посредством лазерной печати в виде последовательности арабских цифр .

Модули весов могут иметь отдельные маркировочные таблички. Заводские номера представляют собой последовательность арабских цифр.

1

65624781201

S/N

11886093

кг

3/6

С € ЕЖ сю

Min

1.2 А

Т3.15 А

Сделано в Германии

Bizerba SE & Со. KG 72336 Балинген, Германия

240В АС 50/60 ГЦ

Т= - Мах1/ Мах

О ^S/N и *-> 11886092

BIZERBR GLP-W

Модель GLP-Wmaxx

2

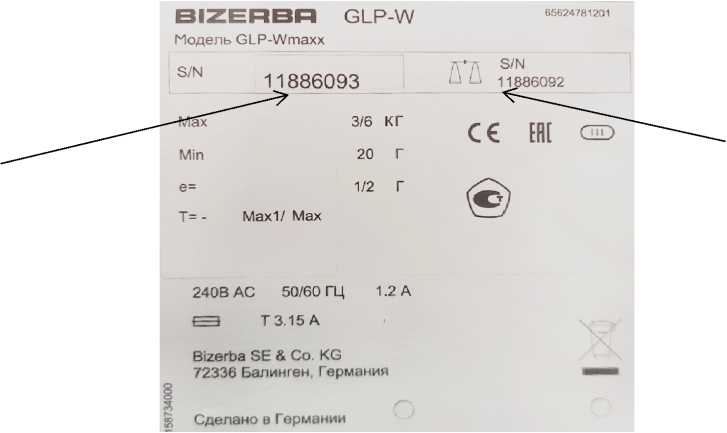

Рисунок 5 — Общий вид маркировочной таблички (пример)

(1 — заводской (серийный) номер весов / 2 - заводской (серийный) номер ГПУ)

Знак поверки в виде наклейки наносится на лицевую панель корпуса терминала, устройства обработки сигналов датчиков или весоизмерительного прибора. Схема пломбировки представлена на рисунках 6-7.

Пломба

Детальный вид

Пломба ^/

Пломба

Защитная пластина

АЦП

Пломба

Пломба

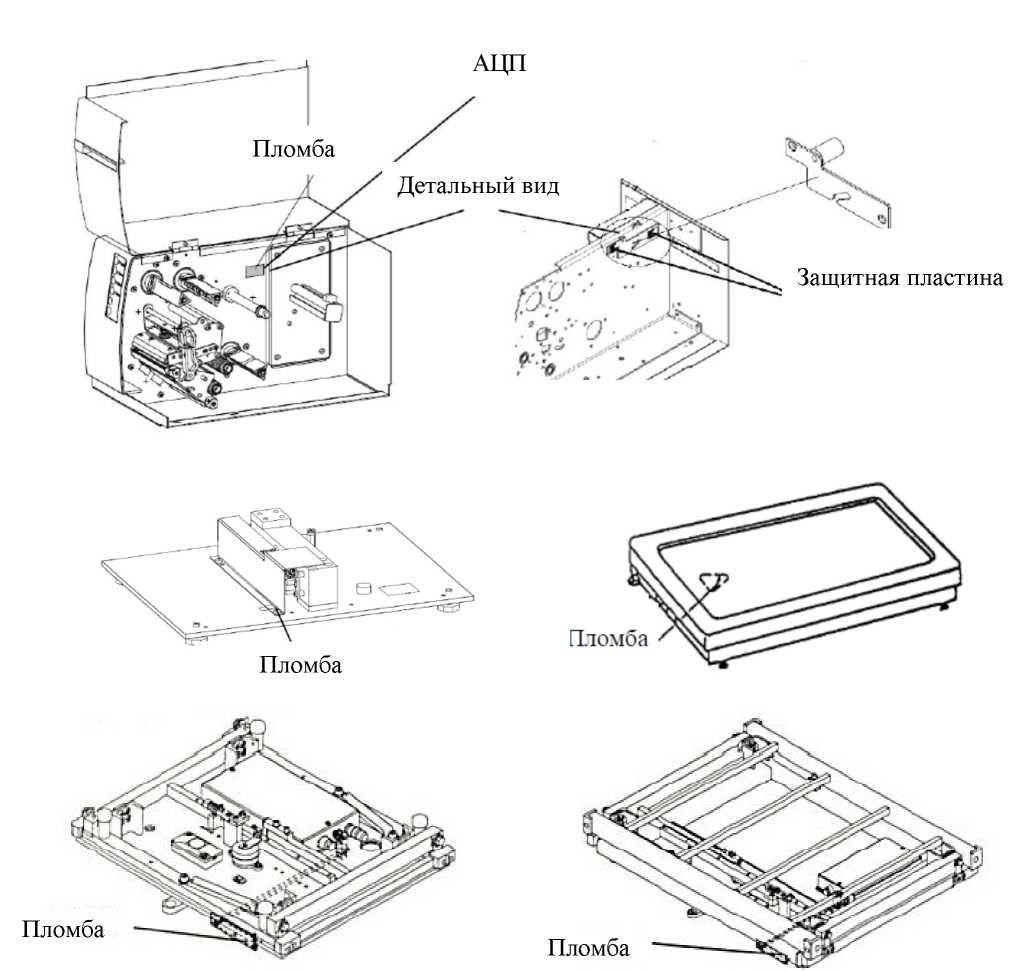

Рисунок 6 — Примеры схемы пломбировки

Планка, препятствующая доступу к винту крепления защитного кожуха

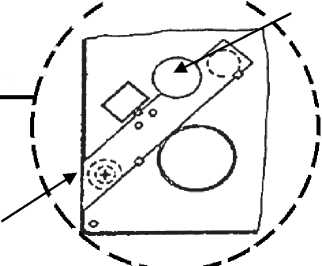

Рисунок 7 — Примеры схемы пломбировки

Программное обеспечение (далее — ПО) весов является встроенным, хранится в ПЗУ весов.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Метрологически значимая часть ПО — ПО устройства обработки сигналов датчиков, настройки весов разделены на 7 уровней доступа, защищенных паролем.

Параметры, определяющие технические и метрологические характеристики весов, том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов, также продублированы в ПЗУ. При несовпадении этих значений, соответствующая запись вносится в журнал событий. Проведение взвешивания становится невозможным. Журнал событий хранится в зашифрованном виде в энергонезависимой памяти.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО (приведены в таблице 1) отображаются на дисплее весов одним из способов:

- через «Сервисное меню» (по нажатию клавиши (11), подменю «Сведения о программном обеспечении», пункты «Версия программного обеспечения», «Журнал событий»;

• - одновременным нажатием клавиш

• - нажатием на «кнопку» «i» («Info»).

Таблица 1 — Идентификационные данные ПО

Лист № 8 Всего листов 13 Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Значения максимальных нагрузок, числа и величины поверочных интервалов весов указаны в таблицах 3 - 6.

Таблица 3 — Однодиапазонные весы GLP-W, GLP-W^MAXX, GLP-Wmaxx,

GLP-WI, GLP-WI^MAXX, GLP-WImaxx

Таблица 4 — Однодиапазонные весы GLM-E Automac

(GLM-E^maxx Automac,GLM-Emaxx Automac)

Таблица 5 — Многоинтервальные весы GLP-W, GLP-W^MAXX, GLP-Wmaxx,

GLP-WI, GLP-WI^MAXX, GLP-WImaxx

Таблица 6 — Многоинтервальные весы GLM-E Automac

, (GLM-E^maxx Automac, GLM-Emaxx Automac)

Таблица 7 - Основные технические характеристики

наносится на эксплуатационную документацию и маркировочную табличку весов.

Таблица 8 — Комплектность средства измерений

приведены в:

• - разделе 4.4 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W iL Professional 50SPM/SP, GLP-WI iL Professional 50SPM/SP, GLP-W iL Professional 150SPM/SP, GLP-WI iL Professional 150SPM/SP. Руководство по эксплуатации»;

• - разделе 4.4 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W(I) iL Professional 20F/HY, GLP-W(I) iL Professional 150F/HY, GLP-W(I) iL Professional 350F/HY, GLP-W(I) iL Professional 750F/HY. Руководство по эксплуатации»;

• - разделе 4.8 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W iL Professional 800F/MP, GLP-WI iL Professional 800F/MP, GLP-W iL Professional 2000F/MP, GLP-WI iL Professional 2000F/MP, GLP-W iL Professional 4000F/MP, GLP-WI iL Professional 4000F/MP, GLP-W iL Professional 6000F/MP, GLP-WI iL Professional 6000F/MP, GLP-W iL Professional 7500F/MP, GLP-WI iL Professional 7500F/MP, GLP-W iL Professional 20000F/MP, GLP-WI iL Professional 20000F/MP. Руководство по эксплуатации»;

• - разделе 4.7 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W iL Economy 2000F/MP, GLP-W iL Economy 4000F/MP, GLP-WI iL Economy 2000F/MP, GLP-WI iL Economy 4000F/MP. Руководство по эксплуатации»;

• - разделе 4.5 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W iL Economy 300F/SP (Type2), GLP-WI iL Economy 300F/SP (Type2). Руководство по эксплуатации»;

• - разделе 4.5 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификации GLP-W Typ18A/M, GLP-WI Typ18A/M, GLP-W Typ18A-M, GLP-WI Typ18A/M. Руководство по эксплуатации»;

• - разделе 9 документа «Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac. Модификация GLM-E Automac. Руководство по эксплуатации».

Приказ Росстандарта от 7 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Техническая документация фирмы «Bizerba SE & Co. KG», Германия.

«Bizerba SE & Co. KG», Германия

Адрес: Wilhelm-Kraut-Strasse. 65, 72336 Balingen, Germany

Телефон (факс): +49 7433 12-2453

Адрес в Интернет: www.bizerba.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2910

Лист № 1 Регистрационный № 82749-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220/110/6 кВ Раздолинская

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220/110/6 кВ Раздолинская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 1. Заводской номер указывается в формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПС 220/110/6 кВ Раздолинская». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 ноября 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполиски                        авлят&за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
