№2757 от 07.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 289834
ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ, не влияющих на его МХ, 67140-17 (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2757 от 07.12.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
07 декабря 2021 г.
№ 2757
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится 8 системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29,12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2021 г. № 2757
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Анализаторы настраиваемые диодные лазерные |
TDLS8000 |
67140-17 |
Yokogawa Electric Corporation, Япония, Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan, Завод-изготовитель: Yokogawa Corporation of America, США, Адрес: США, 2 Dart Road, Newnan, GA30265, USA |
Yokogawa Electric Corporation, Япония, Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 1808750, Japan, Завод-изготовитель: Yokogawa Corporation of America, США, Адрес: США, 2 Dart Road, Newnan, GA30265, USA |
Yokogawa Electric Corporation, Япония, Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan, Завод-изготовитель: Yokogawa Corporation of America, США, Адрес: США, 2 Dart Road, Newnan, GA30265, USA, Завод-изготовитель: Yokogawa Manufacturing Corporation Komine factory, Адрес: Япония, 2 Kominedai, Akiruno-shi, Tokyo 190-0153, Japan |
ООО «Иокогава Электрик СНГ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» декабря 2021 г. № 2757
Лист № 1 Регистрационный № 67140-17 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы настраиваемые диодные лазерные TDLS8000
Назначение средства измеренийАнализаторы настраиваемые диодные лазерные TDLS8000 предназначены для измерений объемной доли кислорода (O2), оксида углерода (CO), метана (CH), диоксида углерода (СО2), аммиака (NH3), влаги (H2O), сероводорода (H2S) и хлорида водорода (HCl) в технологических газовых средах.
Описание средства измеренийПринцип действия анализаторов настраиваемых диодных лазерных TDLS8000 -фотометрический, основанный на поглощении молекулами определяемого вещества инфракрасного (ИК) излучения в области спектра, характерной для данного вещества. Источник ИК излучения - диодный лазер. При выпуске из производства анализатор настраивают на длину волны, соответствующую определяемому компоненту. Монохроматический поток излучения от источника проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок управления датчиком, в котором фотометрический детектор регистрирует его интенсивность. Сигнал детектора зависит от содержания определяемого вещества в анализируемой среде.
Конструктивно анализатор состоит из блока лазера (LU) с дисплеем и установочным фланцем и блока управления датчиком (SCU) с дисплеем и установочным фланцем. Блок лазера и блок управления датчиком соединятся внешним кабелем. Опционально для управления анализатором может быть применен электронный блок ЧМИ YH8000 (человеко-машинный интерфейс), который может быть установлен по месту непосредственно на блок управления датчиком или удаленно с подключением до 4 анализаторов. Управление работой приборов, настройка рабочих параметров, обработка результатов измерений, включая их коррекцию по температуре и давлению измеряемой среды, регистрация результатов, вывод сервисной информации и т.д. осуществляется либо в автономном режиме с помощью ЧМИ YH8000, либо посредством внешнего компьютера (на расстоянии до 100 м). В стандартной конфигурации прибора также осуществляется цифровая передача данных по протоколу MODBUS TCP (Ethernet) и посредством HART (наложенного на аналоговый выход). Также предусмотрены входные сигналы 4-20 мА от внешних датчиков температуры и давления (для обеспечения компенсации по температуре и давлению) и цифровой вход.
Фотографии внешнего вида приведены на рис. 1 - 2. Пломбирование анализаторов настраиваемых диодных лазерных TDLS8000 не предусмотрено.
Анализаторы настраиваемые диодные лазерные TDLS8000 выпускаются в модификациях, отличающихся индивидуальной заводской настройкой в зависимости от определяемого компонента, диапазона измерений и назначения (общего или взрывзащищенного), а также комплектацией и дополнительными опциями.
Обозначение модификаций имеет вид «TDLS8000-AA-BB-CC-DD-E-N/R», где буквенные суффикс-коды обозначают:
-AA - исполнение (общее или взрывозащищенное):
- GQ, GR - общее исполнение;
- Q1, R1 - взрывозащищенное исполнение (тип корпуса для зоны 1);
- Q2, R2 - взрывозащищенное исполнение (тип корпуса для зоны 2);
- BB - определяемое вещество:
Х1 - O2, температура не выше +600°C;
Х2 - O2, температура не выше +1500 °C;
С1 - СО (%), температура не выше +500 °C;
C2- CO (млн-1), температура не выше +500°C;
С3 - СО (млн-1), температура не выше +1500 °C;
С4 - СО (млн-1) и СН4, температура не выше +1500 °C;
А1 - NH3 , температура не выше +450°C;
S1 - H2S;
Н1 - Н2О (млн-1 ) (неуглеводородный фон);
Н3 - Н2О (млн-1 ) (углеводородный фон);
H4 - Н2О (%), температура не выше +500 оС;
D1 - CO2, температура не выше +100 оС;
D5 - CO2 (расширенный диапазон), температура не выше +150 оС;
L1 - HCl, температура не выше +500 оС;
Параметры других суффикс-кодов обозначают тип аксессуаров оптики, тип интерфейса и другие опции, не влияющие на метрологические характеристики.

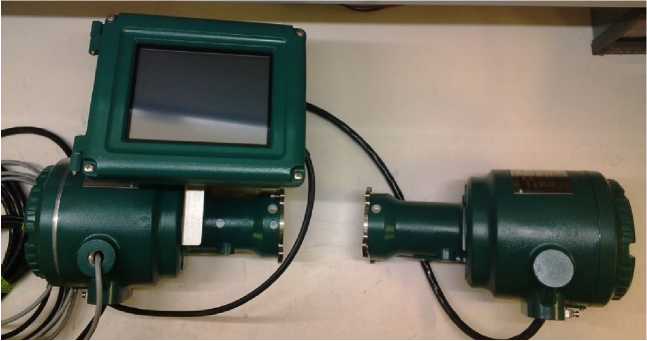

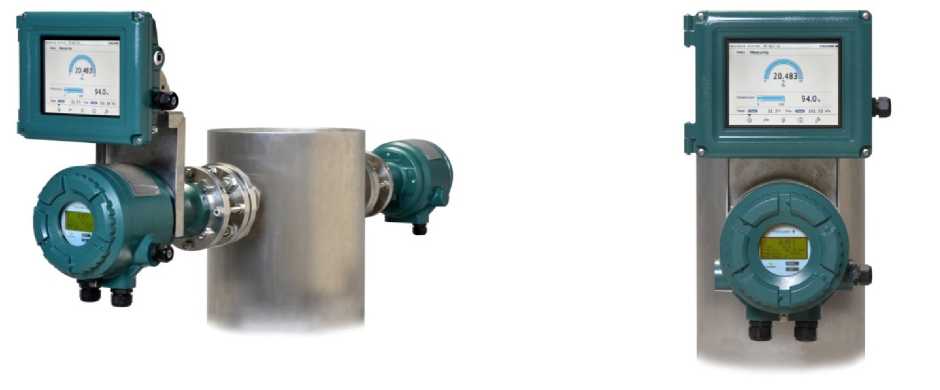

Рисунок 1 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000 с электронным блоком ЧМИ YH8000

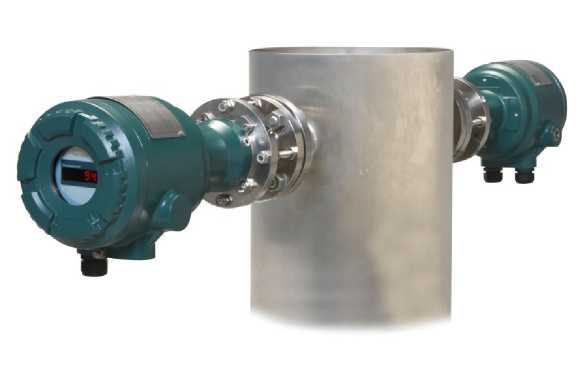

Рисунок 2 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000 (без электронного блока ЧМИ YH8000
Программное обеспечениеСбор и хранение данных и параметры калибровки осуществляется во встроенном ПО блока лазера.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
Не ниже R.1.02.01 |
|
Цифровой идентификатор ПО |
- |
Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиМетрологические характеристики анализаторов настраиваемых диодных лазерных TDLS8000 приведены в таблицах 2 и 3.
Таблица 2
|
Суффикс-код анализато ра |
Определяе мый компонент |
Диапазон показаний объемной доли компонента |
Диапазон измерений объемной доли компонента |
Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона y, % |
Пределы допускаемой основной относительной погрешности, 6, % | |
|
Х1, Х2 |
O2 |
От 0 до 1,00 % |
От 0 до 1,00 % |
±5 |
- | |
|
Х1, Х2 |
O2 |
От 0 до 25 % |
От 0 до 25,0 % |
±2 |
- | |
|
С2, С3 |
СО |
От 0 до 200 млн-1 |
От 0 до 200 млн-1 |
±5 |
- | |
|
С2, С3 |
СО |
От 0 до 10000 млн-1 |
От 0 до 200 млн-1 включ. |
±5 |
- | |
|
Св. 200 до 10000 млн-1 включ. |
- |
±5 | ||||
|
С1 |
СО |
От 0 до 100 % |
От 0 до 5,00 % включ. |
±5 |
- | |
|
Св. 5,00 до 50 % включ. |
- |
±5 | ||||
|
С4 |
СО/ СН4 |
СО |
От 0 до 10000 млн-1 |
От 0 до 200 млн-1 включ. |
±5 |
- |
|
Св. 200 до 10000 млн-1 включ. |
- |
±5 | ||||
|
СН4 |
От 0 до 5,0 % |
От 0 до 5,0 % |
±5 |
- | ||
|
А1 |
N1 |
От 0 до 30 млн-1 |
От 0 до 30 млн-1 |
±15 |
- | |
|
А1 |
NH3 |
От 0 до 5000 млн-1 |
От 30 до 5000 млн-1 |
- |
±15 | |
|
Н1, Н3 |
H2O |
От 0 до 30 млн-1 |
От 0 до 30 млн-1 |
±10 |
- | |
|
Н1, Н3 |
H2O |
От 0 до 30000 млн-1 |
От 0 до 30 млн-1 включ. |
±10 |
- | |
|
Св. 30 до 12000 млн-1 включ. |
- |
±10 | ||||
|
Н4 |
H2O |
От 0 до 20 % |
От 0 до 3,0 % |
±5 |
- | |
|
S1 |
H2S |
От 0 до 5,0 % |
От 0 до 5,0 % |
±7,5 |
- | |
|
S1 |
H2S |
От 0 до 50 % |
От 0 до 15 % |
±5 |
- | |
|
D1 |
CO2 |
От 0 до 5,0 % |
От 0 до 1,00 % включ. |
±5 |
- | |
|
Суффикс-код анализато ра |
Определяе мый компонент |
Диапазон показаний объемной доли компонента |
Диапазон измерений объемной доли компонента |
Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона у, % |
Пределы допускаемой основной относительной погрешности, 6, % |
|
Св. 1,00 до 5,0 % включ. |
- |
±5 | |||
|
D5 |
CO2 |
От 0 до 100 % |
От 0 до 5,00 % включ. |
±5 |
- |
|
Св. 5,00 до 50 % включ. |
- |
±5 | |||
|
L1 |
HCl |
От 0 до 50 млн-1 |
От 0 до 50 млн-1 |
±15 |
- |
|
L1 |
HCl |
От 0 до 5000 млн-1 |
От 50 до 5000 млн-1 |
- |
±15 |
Таблица 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на 10 °С в долях основной погрешности |
±0,3 |
Основные технические характеристики приведены в таблице 4
Таблица 4
|
Наименование характеристики |
Значение |
|
Время выхода на режим, мин, не более |
5 |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
24,0±2,4 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры, мм, не более: блока лазера | |
|
- высота |
180 |
|
- ширина |
198 |
|
- длина |
332 |
|
блока управления датчиком | |
|
- высота |
200 |
|
- ширина |
198 |
|
- длина |
332 |
|
-электронного блока ЧМИ YH8000 | |
|
- высота |
204 |
|
- ширина |
261 |
|
- длина |
185 |
|
Масса, кг, не более: | |
|
- блока лазера |
8,0 |
|
- блока управления датчиком |
8,0 |
|
- электронного блока ЧМИ YH8000 |
4,0 |
|
Условия эксплуатации: |
|
Наименование характеристики |
Значение |
|
от -20 до +55 От 0 до 95 % |
|
1500 1000 |
|
Маркировка взрывозащиты:
- с суффикс кодами -Q1, -R1 - с суффикс кодами -Q2, -R2
|
1Ex d[op is T6 Ga]IIC T5 Gb X/ Ex tb IIIC T100 °C Db X 2Ex nA nC[op is T6 Ga]IIC T5 Gc X/Ex tb IIIC T100 °C Db X 2Ex nA ic IIC T5 Gc X |
Комплектность средства измерений
Таблица 5
|
Наименование |
Количество |
|
Анализатор настраиваемый диодный лазерный TDLS8000 в составе: | |
|
Блок лазера |
1 шт. |
|
Блок управления датчиком |
1 шт. |
|
Блок ЧМИ YH8000 |
Опция |
|
Изолирующие фланцы IF8000 |
Опция |
|
Поточная ячейка YC8000 |
Опция |
|
Установочный фланец |
Опция |
|
Калибровочная ячейка |
Опция |
|
Кабель соединения блоков |
1 шт. |
|
Руководство по эксплуатации. |
1 экз. |
|
Методика поверки |
1 экз. |
Знак утверждения типа наносится на металлический шильдик, который находится на поверхности корпуса блока управления датчиком и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам настраиваемым диодным лазерным TDLS8000ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация Yokogawa Electric Corporation
ИзготовительYokogawa Electric Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan
Завод-изготовитель: Yokogawa Corporation of America, США
Адрес: США, 2 Dart Road, Newnan, GA30265, USA
Завод-изготовитель: Yokogawa Manufacturing Corporation Komine factory
Адрес: Япония, 2 Kominedai, Akiruno-shi, Tokyo 190-0153, Japan
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
