№1581 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 81
О переоформлении свидетельства об утверждении типа средства измерений № 48742 "Спектрометры рентгеновского и гамма-излучения DSPec" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Россгавдарт)
ПРИКАЗ17.10.2016
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 48742 «Спектрометры рентгеновского и гамма-излучения DSPec» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 2 5 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «Приборы» от 2 августа 2016 г. № 1600/0208 приказываю:
-
1. Внести изменения в описание типа на спектрометры рентгеновского и гамма-излучения DSPec, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51743-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 48742 «Спектрометры рентгеновского и гамма-излучения DSPec», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51743-12, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполн
fejsa собой.
Заместитель Руководителя
свя1ей 7^/С.С.Голубев
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии от «17» октября 2016 г. №1581
Изменения в описание типа на спектрометры рентгеновского и гамма-излучения серии DSPecОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгеновского и гамма-излучения серии DSPec
Назначение средства измеренийСпектрометры рентгеновского и гамма-излучения серии DSPec (далее по тексту спектрометры DSPec) предназначены для измерения энергии испускаемых радионуклидами фотонов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в счетных образцах (при наличии соответствующих методик измерений).
Описание средства измерений
Принцип действия спектрометра DSPec основан на регистрации детектором квантов рентгеновского или гамма-излучения, испускаемого радионуклидами, присутствующими в анализируемом образце, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (ППП) квантов рентгеновского или гамма-излучения. По положению ППП в спектре определяют энергии гамма-квантов Ej (спектрометр предварительно градуируют по энергии с помощью образцовых источников гамма излучения). Активность гамма-излучающих радионуклидов, присутствующих в анализируемом образце, определяют по скоростям счета гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается предварительно путем градуировки спектрометра по образцовым мерам активности расчетным или экспериментальным способом.
Спектрометры DSPec состоят из:
-
• детектирующей системы, включающей в себя:
-
- полупроводниковый детектор на основе сверхчистого германия серий GEM, PROFILE-GEM (GEM-F, GEM-M, GEM-C, GEM-S, GEM-SP) GMX, GLP, SGD-GLP, SLP, SGD-GEM, SGD, GWL) или сцинтилляционный детектор на основе Nal(Tl), CsI(Tl) или ЬаВгз(Се) серий 905, Scionix, 2BY2, 3BY3, ЬаВгЗ (Се);
-
- криостат и сосуд Дьюара или комбинированный электроохладитель типа MOBIUS или электроохладитель типа Х-cooler или ICS (только для полупроводникового детектора),
-
• многоканального цифрового анализатора (типа DSPec jr 2.0, DSPec Pro, DSPec LF, DSPec 50, DSPec 502),
-
• персонального компьютера с программным обеспечением MAESTRO.
Спектрометр DSPec - полнофункциональный цифровой спектрометр для работы с германиевыми и Nal(Tl), CsI(Tl) или ЬаВгз(Се) детекторами - обладает следующими возможностями:
-
- автоматическая оптимизация режима для получения наилучших характеристик от детектора;
-
- поддержка функции ORTEC SMART-1™ для германиевых детекторов;
-
- непрерывное отображение статуса состояния детектора;
-
- полный компьютерный контроль всех функций,
а варианты системы с анализаторами DSPec jr 2.0, DSPec Pro, DSPec 50 и DSPec 502 имеют также:
-
- встроенный контроллер смены образцов (Sample Changer controls);
-
- цифровую схему подавления низкочастотных шумов (Low Frequency Rejector (LFR));
-
- режим работы спектрометра с нулевым мертвым временем (Zero Dead Time - ZDT) и корректным определением статистических ошибок в этом режиме.
Для управления спектрометром используется персональный компьютер с установленным программным обеспечением MAESTRO. Программное обеспечение выполняет следующие функции: управление настройками спектрометрических трактов и набором спектров, вывод спектров, проведение необходимых калибровок, анализ полученных спектров.
Пломбирование спектрометров DSPec не предусмотрено.
а
б в

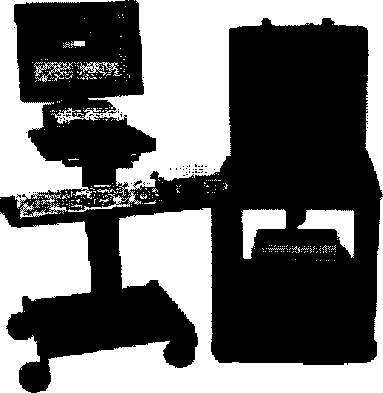

а - общий вид спектрометра

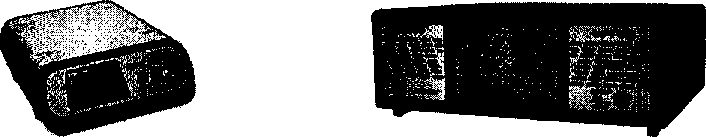

б - анализаторы DSPec jr 2.0, DSPec Pro, DSPec LF в - анализаторы DSPec 50, DSPec 502
Рис. 1. Фотография общего вида спектрометра и анализаторов серии DSpec Программное обеспечение
Управление функциям по набору спектров, их визуализация и анализ выполняются средствами программного обеспечения MAESTRO, установленного на управляющий компьютер.
MAESTRO объединяет в себе контроль системы сбора данных, управление МКА и функции качественного анализа для использования в гамма-спектрометрах на основе ПК. Включает систему подсказок в режиме реального времени и защиту меню оператора паролем.
MAESTRO работает на платформе Microsoft Windows. Связь аппаратных средств с системой осуществляется по сети Ethernet или USB.
Таблица 1 - Идентификационные данные ПО MAESTRO (А65-В32 или A65-BW)
|
Идентификационные данные (признаки) |
Значения | |
|
Наименование ПО |
MAESTRO MCA Emulator for Microsoft® Windows | |
|
A65-B32 |
A65-BW | |
|
Идентификационное наименование ПО |
Mca32.exe |
Mca32.exe |
|
Номер версии (идентификационный номер) ПО |
6.O80 |
7.0111 |
|
Цифровой идентификатор ПО |
20F273507074677CD11154 65063D9C3F2’ |
9F1D4EBA5FD9C8120782 57F9E2FA55842’ |
|
Алгоритм получения цифрового идентификатора |
MD5 |
MD5 |
|
Примечания: 1) Номер версии ПО не ниже указанного в таблице. 2) Контрольная сумма относится к текущей версии ПО. | ||
Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения спектрометров DSPec от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Основные метрологические и технические характеристики спектрометров DSpec
|
Наименование характеристики |
Значение |
|
1. Диапазон регистрируемых энергий фотонов рентгеновского и гамма-излучения, кэВ - при использовании полупроводникового детектора серий: GEM, GEM-F, GEM-M |
от 40 до 10000 |
|
GEM-C |
от 3 до 10000 |
|
GEM-S, GEM-SP |
от 3 до 10000 |
|
GMX |
от 3 до 10000 |
|
GLP, SGD-GLP |
от 3 до 300 |
|
SLP |
от 1 до 60 |
|
SGD-GEM |
от 40 до 10000 |
|
SGD |
от 40 до 300 |
|
GWL |
от 3 до 1000 |
|
- при использовании сцинтилляционного детектора серий: 905, Scionix, 2BY2, 3BY3, ЬаВгЗ (Се) |
от 30 до 10000 |
|
2. Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) , %:
|
±0,025 ±0,500 |
|
3. Энергетическое разрешение спектрометрического тракта - при использовании полупроводникового детектора , кэВ: GEM, GEM-F, GEM-M |
от 0,65 до 1,5 (на линии 122 кэВ) от 1,75 до 2,4 (налинии 1332 |
|
кэВ) | |
|
GEM-C |
от 0,725 до 1,3 (на линии 5,9 кэВ) от 0,85 до 1,3 (на линии122 кэВ) от 1,8 до 2,3 (на линии 1332 кэВ) |
|
GEM-S |
от 0,35 до 0,5 (на линии 5,9 кэВ) от 0,65 до 0,7 (на линии122 кэВ) от 1,8 до 1,9 (на линии1332 кэВ) |
|
GEM-SP |
от 0,3 до 0,425 (на линии 5,9 кэВ) от 0,585 до 0,63 (на линии 122 кэВ) от 1,8 до 1,9 (на линии 1332 кэВ) |
|
GMX |
от 0,665 до 1,3 (на линии 5,9 кэВ) от 1,8 до 2,65 (на линии 1332 кэВ) |
|
GLP, SGD-GLP |
от 0,165 до 0,385 (на линии 5,9 кэВ) от 0,480 до 0,595 (на линии 122 кэВ) |
|
SGD-GEM |
от 0,625 до 0,950 (на линии 122 кэВ) от 1,70 до 2,20 (на линии 1332 кэВ) |
|
SLP |
от 0,16 до 0,22 (на линии 5,9 кэВ) |
|
SGD |
от0,510до0,650(налинии 122 кэВ) |
|
GWL |
от 13 до 1,4 (на линии 122 кэВ) от 2,10 до 2,30 (на линии 1332 кэВ) |
|
- при использовании сцинтилляционного детектора, %: 905, Scionix, 2BY2, 3BY3, ЬаВгЗ (Се) |
от 2,8 до 12 (на линии 661,7 кэВ) |
|
4. Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (Со-60) в пике полного поглощения , % - при использовании полупроводникового детектора серий: GEM, GEM-F, GEM-M |
от 7 до 175 |
|
GEM-C |
от 20 до 175 |
|
GEM-S, GEM-SP |
от 7 до 60 |
|
GMX |
от 10 до 100 |
|
GLP, SGD-GLP |
не нормируется |
|
SLP |
не нормируется |
|
SGD-GEM |
от 15 до 60 |
|
SGD |
не нормируется |
|
- при использовании сцинтилляционного детектора серий: 905, Scionix, 2BY2, 3BY3, LaBr3 (Се) |
не нормируется |
|
5. Максимальная допустимая входная статистическая загрузка, с‘! |
1105 |
|
6. Число каналов анализатора |
до 16384 |
|
7. Время установления рабочего режима, мин, не более |
30 (без учета времени охлаждения детектора) |
|
8. Нестабильность за 8 часов непрерывной работы, %, не более - для варианта системы с полупроводниковым детектором |
0,05 (после установления рабочего режима) |
|
- для варианта системы с сцинтилляционным детектором |
2 (после установления рабочего режима) |
|
9. Рабочие условия применения:
|
от +10 до +50 от 84,0 до 106,7 до 95 (без образования конденсата) |
|
10. Питание: от сети переменного тока
|
220 50 500 |
|
11. Габаритные размеры (ВхШхГ) и масса основных частей спектрометров Dspec: - детектор полупроводниковый в криостате с жидкоазотным охлаждением в обыкновенном сосуде Дьюара, с комбинированным электроохладителем типа MOBIUS, с электроохладителем типа Х-cooler или ICS |
Зависят от конкретной модели детектора и криостата |
|
- детектор сцинтилляционный |
Зависят от конкретной модели детектора и предусилителя |
|
- многоканальный анализатор импульсов DSPec jr 2.0, DSPec Pro, DSPec LF |
81x203x249 мм 1,0 кг |
|
- многоканальный анализатор импульсов DSPec 50, DSPec 502 |
425,5x355,6x152,4 мм 11 кг |
|
Примечания: ' Для спектрометров с диапазоном регистрируемых энергий до 10000 кэВ интегральная ^нелинейность нормирована в диапазоне до 3000 кэВ. 2 Предельно допустимое разрешение спектрометра приводится в паспорте детектора. ***> Номинальное значение относительной эффективности регистрации согласуется при заказе спектрометра. | |
Знак утверждения типа наносится методом компьютерной графики на титульный лист Руководства по эксплуатации спектрометров DSpec.
Комплектность средства измерений
Таблица 3 - Комплект поставки спектрометров DSpec
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Детектор полупроводниковый в криостате в комплекте с предусилителем соответствующего типа |
GEM, GEM-F, GEM-M, GEM-C, GEM-S, GEM-SP, GMX, GLP, SGD-GLP, SGD, SGD-GEM, SLP, GWL |
1 |
1 |
|
или детектор сцинтилляционный в комплекте с предусилителем соответствующего типа |
905, Scionix, 2BY2, 3BY3, ЬаВгЗ (Се) |
|
Многоканальный анализатор импульсов |
DSPec jr 2.0, DSPec Pro, DSPec LF, DSPec 50, DSPec 502 |
1 |
1 |
|
Электроохладитель |
тип X-cooler или ICS |
1 |
2,3 |
|
Комбинированный электроохладитель |
тип MOBIUS |
1 |
2,4 |
|
Сосуд Дьюара |
тип DWR |
1 |
1,2,5 |
|
Устройство для заливки жидкого азота |
1 |
2,5,9 | |
|
Устройство для перекачки жидкого азота |
1 |
2,5,9 | |
|
Защита детектора |
1 |
1,9 | |
|
Руководство по эксплуатации |
1 |
6 | |
|
Методика поверки |
МП 2104-002-2012. Спектрометры рентгеновского и гамма-излучения серии DSPec. Методика поверки |
1 | |
|
Руководство пользователя базового программного обеспечения |
MAESTRO. Эмулятор МКА (многоканального анализатора). A65-BW. Руководство пользователя |
1 |
7 |
|
Базовое программное обеспечение |
MAESTRO |
1 |
7 |
|
Программа количественного анализа гамма-спектров |
GammaV ision-B W, FRAM, ISOTOPIC или серии Ortec Connections SpectraLine GP, BG, GESAS |
1 |
7,9 |
|
Компьютер |
1 |
8,9 | |
|
Принтер |
1 |
8,9 | |
|
Примечания: - Конкретная модель согласуется с заказчиком при заказе спектрометра.
| |||
осуществляется по документу МП 2104-002-2012 «Спектрометры рентгеновского и гамма-излучения серии DSPec. Методика поверки», с изменениями №№ 1 и 2, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2016 г.
Основные средства поверки: рабочие эталоны 1 или 2 разряда по ГОСТ 8.033-96 -источники фотонного излучения радионуклидные спектрометрические закрытые эталонные типа ОСГИ с активностью от 104 до 105 Бк с погрешностью не более 6 %.
Знак поверки (оттиск доверительного клейма) наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в документах:
-
- Спектрометры рентгеновского и гамма-излучения серии DSPec. Руководство по
эксплуатации.
-
- Спектрометры серии DSPec (модель DSPec jr 2.0). Руководство по эксплуатации.
-
- Спектрометры серии DSPec (модели DSPec 50 и 502). Руководство по эксплуатации.
-
1. ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей.
-
2. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
-
3. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
-
4. ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
АМЕТЕК Advanced Measurement Technology (тм ORTEC) Адрес: 801 South Illinois Avenue, oak Ridge, TN, USA.
Tel: 865.482.4411; Fax: 865.483.0396
ЗаявительЗАО «Приборы» Юридический адрес: Россия, 115304, г. Москва, ул. Кантемировская, 3 к. 3.
Почтовый адрес: Россия, 109028, Москва, Певческий пер., 4, стр. 1. Тел.: (495) 937-45-94; факс: (495) 931-45-9
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследователь-ский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01, Факс(812) 713-01-14, e-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» № RA.RU.311541 от 23.03.2016 г.
