Наименование характеристики

Значения для модификаций

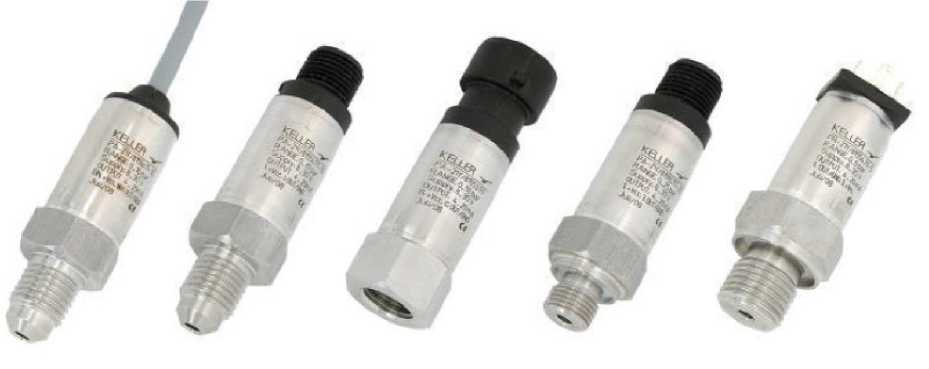

PAA-21Y;

PR-21Y;

PA-21Y

PAA-21PY; PA-21PY

PAA-21D;

PR-21D;

PA-21D

PAA-21D RFID; PAA-21DC RFID;

PA-21DC RFID

PA-21D RFID

Верхние пределы измерений (ВПИ), МПа^{( 1) (2)}

от 0,1 до 100

от 0,1 до 100

от 0,05 до 100

от 0,05 до 100

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений⁽²⁾

±0,25; ±0,5;

±1,0

±0,25; ±0,5

±0,15; ±0,25

±0,15; ±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,4 Y

0,4 Y

0,4 Y

0,4 Y

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +21 до +25

Наименование характеристики

Значения для модификаций

PAA-21Y;

PR-21Y;

PA-21Y

PAA-21PY; PA-21PY

PAA-21D;

PR-21D;

PA-21D

PAA-21D RFID; PAA-21DC RFID;

PA-21DC RFID

PA-21D RFID

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от 84 до 106,7

100

• ⁽¹⁾ - Допускается использование других единиц измерений давления, допущенных к применению в РФ.

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

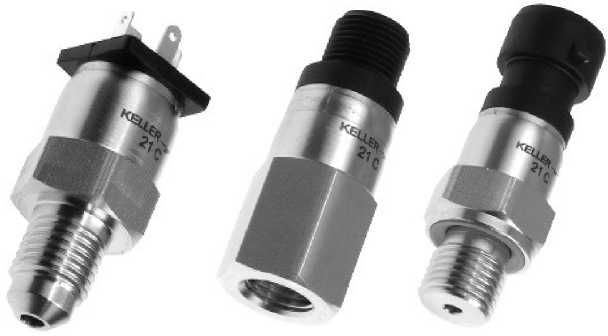

РАА-21С; PR-21C; РА-21С

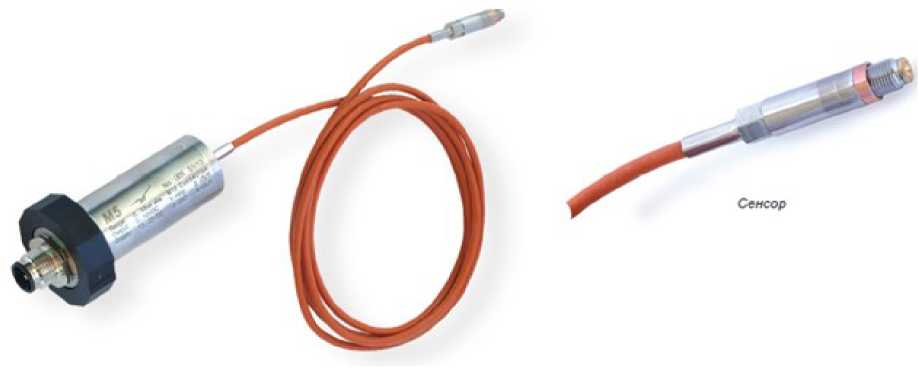

РАА-М5 НВ;

РА-М5 НВ

DCX-XX; DCX-XX SG; DCX-XX VG⁽¹⁾

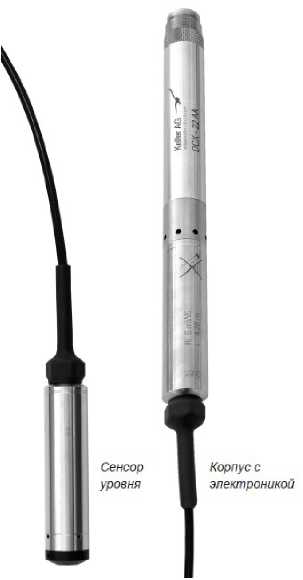

DCX-22 AA

Верхние пределы измерений (ВПИ), МПа ^{1 2}

от 0,2 до 100

от 0,1 до 10

от 0,01 до 100

от 0,05 до 1

Нижние пределы измерений (НПИ), МПа ^{1 2}

0; -0,1

0; -0,1

0

0

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений

±0,25; ±0,5; ±1,0

±0,1;

±0,2; ±0,25

±0,05; ±0,1; ±0,25

-н

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,4 Y

0,1 Y

0,3 Y

0,3 Y

Нормальные      условия

эксплуатации:

• - температура окружающей среды, °С

• -  атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

PAA-22DT;

PR-22DT;

PA-22DT

PAA-23SY;

PR-23SY; PA-23SY

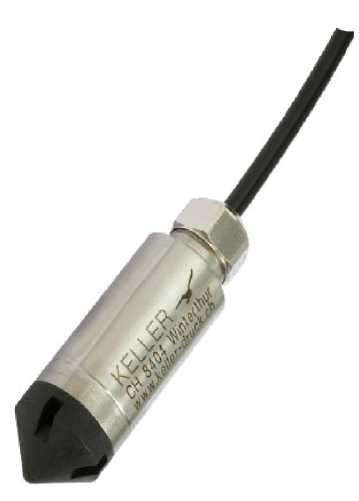

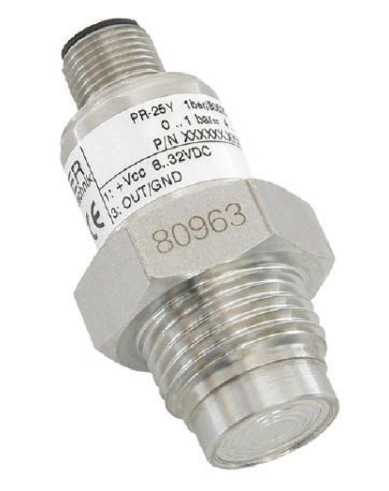

PAA-25Y;

PR-25Y;

PA-25Y

РАА-23; PR-23;

РА-23; PD-23

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,1 до 10

от 0,01 до 100

от 0,05 до 60

от 0,01 до 200

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений⁽²⁾

±0,5;

±1,0

±0,25;

±0,5;

±1,0

±0,25;

±0,5

±0,25;

±0,5

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,45 y

0,3 y

0,3 y

0,45 y

Нормальные условия эксплуатации:

- температура окружающей

среды, °С

от +21 до +25

-    атмосферное    давление

окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность

воздуха, %, не более

100

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25; PA-25

PAA-25F;

PR-25F;

PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX(C); PR-23SX(C); PA-23SX(C)

РАА-23Х(С);

PR-23X(c);

РА-23Х(С)

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,01 до 100

от 0,02 до 40

от 0,01 до 3

от 0,01 до 200

от 0,01 до 200

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, y, % диапазона измерений⁽²⁾

±0,2; ±0,25;

±0,5

±0,2;

±0,5

±0,25;

±0,5

±0,05; ±0,1; ±0,25

±0,05;

±0,1;

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,45 y

0,45 y

0,3 y

0,25 y

0,25 y

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25;

PA-25

PAA-25F;

PR-25F;

PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX(C); PR-23SX(C); PA-23SX(C)

РАА-23Х(С);

PR-23X(c);

РА-23Х(С)

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25

от 84 до 106,7

100

• ⁽¹⁾ - Допускается использование других единиц измерений давления, допущенных к применению в РФ.

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-33X;

PR-33X;

PA-33X;

PD-33X

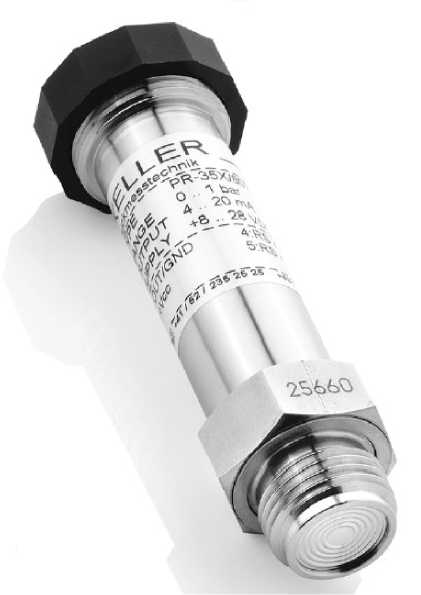

РАА-35Х;

PR-35X; РА-35Х

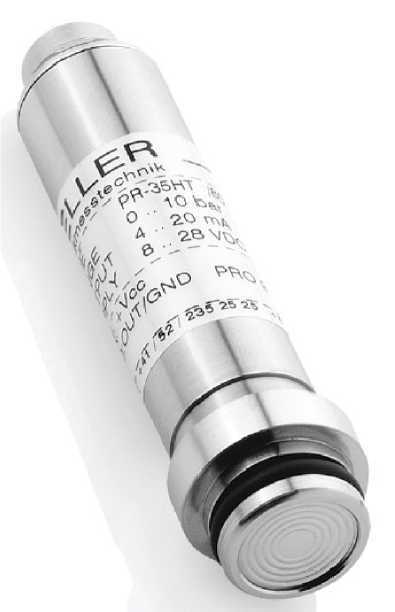

РАА-35ХНТ(Т);

PR-35XHT(T); РА-35ХНТ(Т)

РАА-35ХНТС; PR-35XHTC; РА-35ХНТС

Верхние пределы измерений (ВПИ), МПа ^{(3) (4)}

от 0,01 до 200

от 0,01 до 100

от 0,02 до 100

от 0,1 до 100

Нижние пределы измерений (НПИ), МПа ^{(3) (4)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений

±0,01⁽¹⁾;

±0,025⁽²⁾; ±0,05 ±0,1;±0,25

±0,025⁽²⁾;

±0,05; ±0,1;

±0,25

±0,2; ±0,05;

±0,1

±0,2; ±0,05;

±0,1

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,25 y

0,25 y

0,25 y

0,25 y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

от +21 до +25 от 84 до 106,7

- относительная влажность воздуха, %, не более

100

Наименование характеристики

Значения для модификаций

PAA-33X;

PR-33X;

PA-33X;

PD-33X

РАА-35Х;

PR-35X; РА-35Х

РАА-35ХНТ(Т);

PR-35XHT(T); РА-35ХНТ(Т)

РАА-35ХНТС; PR-35XHTC; РА-35ХНТС

• ⁽¹⁾ - только для преобразователей РА и РАА с цифровым выходным сигналом RS 485 / CAN с верхним пределом от 1 МПа до 100 МПа

• ⁽²⁾ - только для преобразователей с цифровым выходным сигналом RS 485 / CAN с верхним пределом от 0,1 МПа до 100 МПа

• ⁽³⁾ - Допускается использование других единиц измерений давления, допущенных к применению в РФ.

• ⁽⁴⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

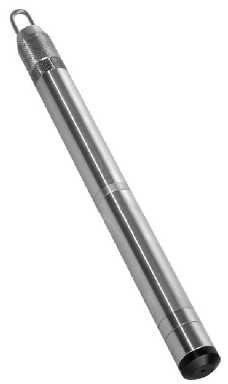

PAA-36XS;

PR-36XS

PAA-36XW;

PR-36XW

РАА-36Х;

PR-36X

PAA-36XKY;

PR-36XKY

Верхние пределы измерений (ВПИ), МПа^{(1) (2)}

от 0,01 до 5

от 0,01 до 5

от 0,01 до 5

от 0,02 до 5

Нижние пределы измерений (НПИ), МПа^{(1) (2)}

0; -0,1

0; -0,1

0

0

Пределы допускаемой

±0,05;

±0,05;

±0,05;

±0,25;

основной приведенной

±0,1;

±0,1;

±0,1;

погрешности, у, % диапазона измерений⁽²⁾

±0,25

±0,25

±0,25

±0,5

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,35 y

0,25 y

0,3 y

0,4 y

Нормальные условия эксплуатации:

- температура окружающей

среды, °С

от +21 до +25

-   атмосферное   давление

окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность

воздуха, %, не более

100

Наименование характеристики

Значения для модификаций

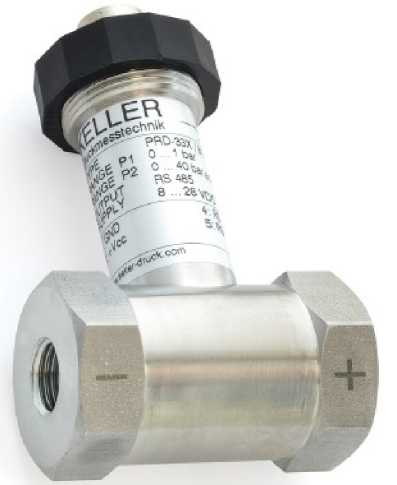

PRD-33X⁽¹⁾

PAA-36XiW(CTD);

PR-36XiW(CTD)

PD-39X

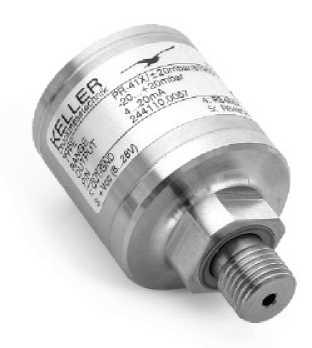

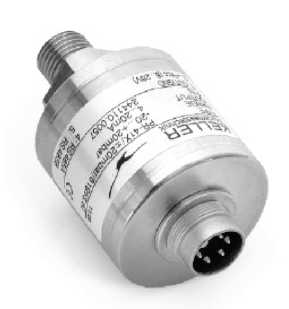

РАА-41Х;

PR-41X; PD-41X

Верхние пределы измерений (ВПИ), МПа ^{(2) (3)}

от 0,03 до 4

от 0,01 до 5

от 0,02 до 60

от 0,001 до 1

Нижние пределы измерений (НПИ), МПа ^{(2) (3)}

0; -0,1

0

0

0; -0,1

Пределы допускаемой

±0,05;

±0,02;

±0,05;

±0,05;

основной приведенной

±0,1;

±0,05;

±0,1;

погрешности, у, % диапазона измерений⁽³⁾

±0,25

±0,1

±0,1

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением

0,25 y

0,25 y

0,3 y

0,35 y

температуры от нормальных условий, % /10 °С

Нормальные условия эксплуатации:

- температура окружающей

среды, °С

от +21 до +25

- атмосферное давление

окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность

воздуха, %, не более

100

Наименование характеристики

Значения для модификаций

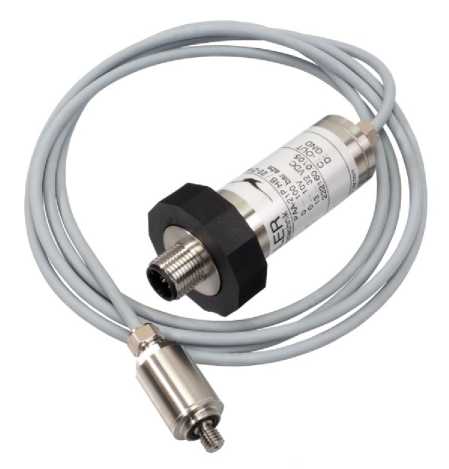

РАА^М^М/Х/Е);

PA-2Мi (HB/X/E);

PR-2Мi (HB/X/E)

PAA-M8 Cool HB

PAA-23S HB; PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,01 до 60

от 0,3 до 3

от 0,01 до

200

от 0, 1 до

100

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0

0; -0,1

0

Пределы допускаемой

±0,1;

±0,01;

±0,25;

±0,25;

основной приведенной

±0,5;

±0,2;

±0,5;

погрешности, y, % диапазона измерений⁽²⁾

±0,25

±0,25

±0,5

±0,1

Наименование характеристики

Значения для модификаций

PAA-2Mi(HB/X/E);

PA-2Mi (HB/X/E);

PR-2Mi (HB/X/E)

РАА-М8 Cool HB

PAA-23S HB; PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,3 Y

0,1 Y

0,45 Y

0,4 Y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификации

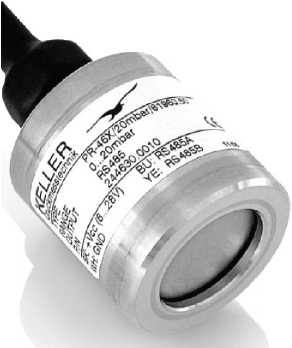

PR-46X

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,001 до 0,03

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0

Пределы допускаемой основной приведенной погрешности, Y, % диапазона измерений⁽²⁾

±0,05; ±0,1; ±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,35 Y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

• ⁽¹⁾ - Допускается использование других единиц измерений давления, допущенных к применению в РФ.

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-21Y;

PR-21Y;

PA-21Y

PAA-21PY; PA-21PY

PAA-21D;

PR-21D;

PA-21D

PAA-21D RFID; PAA-21DC RFID;

PA-21DC RFID;

PA-21D RFID

Предельное   допускаемое

давление, % от ВПИ ^{(1) (2)}

от 110 до 200

от 110 до 200

от 110 до 250

от 110 до 250

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

- В

от 0,5 до 4,5;

0,5 до 4,5

-

-

от 0 до 10

-

- Цифровой интерфейс

io-link

RS485

I2C

RFID

Напряжение питания

постоянного тока

номинальное, В Диапазон напряжений

12

12

3,2

3,2

питания постоянного тока

допустимое рабочее, В

от 8 до 32

от 8 до 32

от 1,8 до 3,6

от 1,8 до 3,6

Потребляемая   мощность,

ВА, не более

0,8

0,8

0,2

0,2

Масса, г, не более

80

50

80

110

Габаритные       размеры

(высота^хдиаметр) , мм, не более

65x019

45x016

63x019

50x027

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур

от -40 до +100

от -20 до +100

от -40 до +110

от -40 до +110

рабочей среды, °С

от -40 до +120

от -20 до +100

от -40 до +120

от -40 до +120

Маркировка взрывозащиты (опция)

-

-

Ei

-

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

РАА-21С; PR-21C; РА-21С

РАА-М5 НВ;

РА-М5 НВ

DCX-XX; DCX-XX SG; DCX-XX VG⁽¹⁾

DCX-22 AA

Предельное допускаемое давление, % от ВПИ ^{(2) (6)}

от 110 до 250

от 200 до 500

от 110 до 500

200

Выходной сигнал:

• - В

• - Цифровой интерфейс

от 0,5 до 4,5

от 0 до 10

RS485

RS485

RS485

Наименование характеристики

Значения для модификаций

PAA-22DT;

PR-22DT; PA-22DT

PAA-23SY;

PR-23SY; PA-23SY

PAA-25Y;

PR-25Y;

PA-25Y

РАА-23; PR-23;

РА-23; PD-23

Предельное    допускаемое

давление, % от ВПИ ^{(1) (3)}

200

от 110 до 500

от 150 до 500

от 110 до 500; от 20 до 100⁽²⁾

Выходной сигнал: ⁽³⁾

- мА

-

от 4 до 20

от 4 до 20

от 0 до 20; от 4 до 20

- В

от 0,5 до 4,5

от 0,5 до 4,5;

от 0,5 до 4,5

от 0 до 10

от 0 до 5;

от 0 до 5

от 0 до 10

от 0 до 10

Напряжение       питания

постоянного          тока

номинальное, В

Диапазон напряжений питания

5

24

24

24

постоянного тока допустимое рабочее, В

5

от 8 до 32

от 8 до 32

от 8 до 32

Наименование характеристики

Значения для модификаций

PAA-22DT;

PR-22DT;

PA-22DT

PAA-23SY;

PR-23SY; PA-23SY

PAA-25Y;

PR-25Y;

PA-25Y

РАА-23; PR-23;

РА-23; PD-23

Потребляемая   мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

60

130

130

450

Габаритные       размеры,

(высота^хдиаметр) мм, не более

60x022

80x024

80x024

160x 022

Диапазон         рабочих

температур   окружающего

воздуха, °С

Диапазон       температур

рабочей среды, °С

от -40 до +140

от -40 до +140

от -40 до +100

от -55 до +150

от -40 до +100

от -55 до +125

от -40 до +100

от -55 до +150

Маркировка взрывозащиты (опция)

-

Ei

Ei

Ei / Ed

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ - для преобразователей PD

• ⁽³⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25;

PA-25

PAA-25F;

PR-25F; PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX(C);

PR-23SX(C); PA-23SX(C)

РАА-23Х(С) PR-23X(C); РА-23Х(С)

Предельное допускаемое

от 110

от 200

от 200

от 110

от 110

давление, % от ВПИ ^{(1) (2)}

до 500

до 500

до 500

до 500

до 500

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

от 0 до 20

от 0 до 20

- В

от 0 до 10

от 0 до 10

от 0,5 до 4,5

от 0 до 2,5

от 0 до 2,5

от 0 до 10

от 0 до 5

от 0 до 5

от 0 до 10

от 0 до 10

- Цифровой интерфейс

io-link

io-link

-

RS 485/CAN

RS 485/CAN

Напряжение питания

постоянного тока

номинальное, В⁽²⁾

Диапазон напряжений питания

12

24

24

12; 3,7

12; 3,7

постоянного тока допустимое рабочее, В⁽²⁾

от 8 до 28

от 8 до 32

от 8 до 32

от 8 до 28;

от 8 до 28;

от 3,5 до 12

от 3,5 до 12

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

0,8

Масса, г, не более

200

440

120

450

450

Габаритные размеры, (высотахдиаметр) мм, не более

150х 022

80х 024

75х021

160х 022

160х 022

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25;

PA-25

PAA-25F;

PR-25F; PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX(C);

PR-23SX(C); PA-23SX(C)

РАА-23Х(С) PR-23X(C); РА-23Х(С)

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур рабочей среды, °С

от -40

до +100

от -55

до +150

от -20 до +100

от -40

до +150

от -40 до +100

от -40

до +100

от -40 до +100

от -55 до +150

от -40 до +100

от -55 до +150

Маркировка взрывозащиты (опция)

Ei / Ed

-

Ei

-

-

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-33X;

PR-33X; PA-33X; PD-33X

РАА-35Х;

PR-35X;

РА-35Х

РАА-35ХНТ(Т);

PR-35ХHT(T); РА-35ХНТ(Т)

РАА-35ХНТС; PR-35ХHTC; РА-35ХНТС

Предельное допускаемое давление, % от ВПИ ^{(1) (3)}

от 110 до 500; от 20 до 100⁽²⁾

от 110 до 500

от 110 до 200

от 110 до 200

Выходной сигнал: ⁽³⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

- В

от 0 до 2,5;

от 0 до 2,5;

от 0 до 10

от 0 до 10

от 0 до 5;

от 0 до 5;

от 0 до 10;

от 0 до 10;

от 0,1 до 2,5

от 0,1 до 2,5

- Цифровой интерфейс

RS 485 / CAN

RS 485 / CAN

RS 485

RS 485

Напряжение питания

постоянного тока

номинальное, В⁽³⁾

Диапазон напряжений питания

24; 3,7

24; 3,7

24

24

постоянного тока допустимое рабочее, В⁽³⁾

от 8 до 32;

от 8 до 32;

от 8 до 32

от 8 до 32

от 3,5 до 12

от 3,5 до 12

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

500

450

300

300

Габаритные размеры, (высота^хдиаметр) мм, не более

150x034

160x022

169x025

169x025

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур

от -40 до +120

от -40 до +120

от -40 до +100

от -40 до +100

рабочей среды, °С

от -55 до +150

от -55 до +150

от -40 до +300

от -40 до +300

Маркировка взрывозащиты (опция)

Ei / Ed

Ei / Ed

-

-

Наименование характеристики

Значения для модификаций

PAA-33X;

PR-33X;

PA-33X;

PD-33X

РАА-35Х;

PR-35X; РА-35Х

РАА-35ХНТ(Т);

PR-35XHT(T); РА-35ХНТ(Т)

РАА-35ХНТС; PR-35XHTC; РА-35ХНТС

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ - для преобразователей PD

• ⁽³⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-36XS;

PR-36XS

PAA-36XW;

PR-36XW

РАА-36Х;

PR-36X

PAA-36XKY;

PR-36XKY

Предельное допускаемое давление, % от ВПИ ^{(1) (2)}

от 150 до 250

от 150 до 250

от 150 до 500

от 150 до 250

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

- В

от 0 до 10

от 0 до 2,5

от 0 до 10

от 0 до 2,5

от 0 до 5

от 0 до 5

от 0 до 10 от 0,1 до 2,5

от 0 до 10

- Цифровой интерфейс

RS 485

RS 485

RS 485

RS 485

Напряжение питания

постоянного тока

номинальное, В⁽²⁾

Диапазон напряжений питания

12

24; 3,7

24

24

постоянного тока допустимое рабочее, В⁽²⁾

от 10 до 32

от 8 до 32;

от 3,5 до 32

от 8 до 32;

от 13 до 32;

от 6 до 32;

от 3,5 до 12

от 13 до 32;

от 3,2 до 32

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

220

290

130

200

Габаритные размеры, (высота^хдиаметр) мм, не более

150x016

230x022

150x 022

150x032

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур

от -40 до +100

от -40 до +100

от -40 до +100

от -20 до +100

рабочей среды, °С

от -40 до +100

от -40 до +100

от -40 до +100

от -20 до +100

Маркировка взрывозащиты (опция)

-

Ei

-

-

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PRD-33X⁽²⁾

PAA-36XiW(CTD);

PR-36XiW(CTD)

PD-39X

РАА-41Х;

PR-41X;

PD-41X

Предельное допускаемое давление, % от ВПИ ⁽¹⁾

от 350 до

1000

от 150 до 500

от 1 до 45

от 500 до 2000;

от 1 до 10

Выходной сигнал: ⁽³⁾

- мА

от 4 до 20

от 4 до 20

- В

-

-

от 0 до 10

от 0 до 10

Цифровой интерфейс

RS 485

RS 485

RS 485

RS 485

Напряжение питания

постоянного тока

номинальное, В⁽³⁾

Диапазон напряжений питания

24; 3,7

24; 3,7

24

24

постоянного тока допустимое рабочее, В⁽³⁾

от 8 до 32;

от 3,2 до 32

от 8 до 28;

от 8 до 28;

от 3,2 до 32

от 13 до 28

от 13 до 28; от 10 до 30; от 15 до 30

Потребляемая мощность, В^А, не более

0,2

0,8

0,8

0,8

Масса, г, не более

440

300

760

200

Габаритные размеры, мм, не более

- высота^хширина^хдлина

87х57х36

-

71х70х44

-

- высота^хдиаметр

-

200x022

-

70x052

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур рабочей

от -40 до +100

от -40 до +100

от -40 до +100

от -30 до +80

среды, °С

от -40 до +100

от -40 до +100

от -40 до +100

от -30 до +100

Маркировка взрывозащиты (опция)

-

-

Ei

Ei

Средний срок службы, лет

15

⁽¹⁾ - в зависимости от диапазона измерений

⁽²⁾ - со встроенным датчиком абсолютного давления

⁽³⁾ Конкретные значения указаны в паспорте

Наименование характеристики

Значения для модификаций

PAA-2Mi HB;

PA-2Mi HB;

PR-2Mi HB

PAA-M8 Cool HB

PAA-23S HB; PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Предельное допускаемое давление, % от ВПИ ⁽¹⁾

от 100 до 300

от 300 до 500

от 110 до 500⁽²⁾

от 110 до 200

Наименование характеристики

Значения для модификаций

PAA-2Mi HB;

PA-2Mi HB;

PR-2Mi HB

РАА-М8 Cool HB

PAA-23S HB; PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Выходной сигнал:

- мА

- В

от 0 до 10

от 0 до 10

от 0 до 10

от 0 до 10

Цифровой интерфейс

RS 485

RS 485

RS 485

RS 485

Напряжение питания

постоянного тока

номинальное, В Диапазон напряжений

24

24

24

24

питания постоянного тока

допустимое рабочее, В

от 13 до 32

от 13 до 32

от 13 до 32

от 13 до 32

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

150

200

500

200

Габаритные размеры, мм, не более

- высота^хширина^хдлина

-

80⁽³⁾х35х35

160х35х35

80⁽⁴⁾х35х35

- высота^хдиаметр

80x022

-

-

-

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур

от -20 до +100

от -40 до +125

от -40 до +100

от -20 до +100

рабочей среды, °С

от -20 до +100

от -50 до +200⁽⁵⁾ от -50 до +1000⁽⁶⁾

от -40 до +100

от -20 до +100

Средний срок службы, лет

15

Наименование характеристики

Значения для модификаций

PR-46X

Предельное допускаемое давление, % от ВПИ ^{(1) (2)}

от 500 до 1000

Выходной сигнал:

- мА

от 4 до 20

- В

от 0 до 10

- Цифровой интерфейс

RS 485

Напряжение питания постоянного тока номинальное, В

24

Диапазон напряжений питания постоянного тока допустимое

рабочее, В

от 8 до 28

Потребляемая мощность, В^А, не более

0,8

Масса, г, не более

130

Наименование характеристики

Значения для модификаций

PR-46X

Габаритные размеры (высота^хдиаметр), мм, не более

80x038

Диапазон рабочих температур окружающего воздуха, °С

от -30 до +80

Диапазон температур рабочей среды, °С

от -30 до +100

Маркировка взрывозащиты (опция)

Ei

Средний срок службы, лет

15

• ⁽¹⁾ - в зависимости от диапазона измерений

• ⁽²⁾ Конкретные значения указаны в паспорте

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления

PR, PA, PAA,

PRD, PD, DCX

1 шт.

Модель в соответствии с заказом

Руководство по эксплуатации

-

1 экз.

Допускается поставлять 1 экз. на партию, отправляемую в один адрес

Паспорт

-

1 экз.
