№2348 от 22.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 284491
О внесении изменений в сведения об утвержденном типе средств измерений (67646-17)
Приказы по основной деятельности по агентству Вн. Приказ № 2348 от 22.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2348
22 октября 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
""
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
.Ы-ДЬННЯ и CLP I НФИКЛ [ b
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
J
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2021 г. № 2348
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Маршрутизаторы каналов связи |
РиМ 099.03 |
67646-17 |
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г. Новосибирск |
ВНКЛ.426487.04 4 ДИ с изменением № 2 |
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г. Новосибирск |
Западно-Сибирский филиал ФГУП «ВНИИФТРИ» |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2021 г. № 2348
Лист № 1
Всего листов 5
Регистрационный № 67646-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Маршрутизаторы каналов связи РиМ 099.03
Назначение средства измеренийМаршрутизаторы каналов связи РиМ 099.03, (далее - МКС) предназначены для измерений времени в шкале времени UTC (SU); измерений интервалов времени; сбора и хранения измерительной информации и данных, полученных от счетчиков электрической энергии и других измерительных компонентов автоматизированных систем (АС) коммерческого и технического учета электроэнергии, для дальнейшей их передачи в систему верхнего уровня АС.
Описание средства измерений
Принцип действия МКС при измерении времени заключается в периодической синхронизации шкалы времени встроенных часов реального времени МКС (ЧРВ) со шкалой времени по протоколу NTP c источниками времени утвержденного типа (NTP серверы), работающие в режиме «Stratum2», прошедшие поверку или аттестованные и утвержденные в качестве рабочих эталонов 3-4 разряда, а также в автономном хранении синхронизованной шкалы времени. В качестве внешних эталонных часов используются устройства синхронизации по NTP (NTP-сервер).
МКС обеспечивают опрос устройств АС, накопление и сохранение в энергонезависимой памяти измерительной информации, данных о маршрутах передачи данных, номерах и типах используемых каналов, журналов событий устройств АС, а также передачу данных по регламенту, по запросу или спорадически (инициативно) на верхний уровень АС. Обмен данными осуществляется по интерфейсам.
Конструктивно МКС выполнены в корпусе, в котором имеется отсек для подключения коммуникаторов к служебным интерфейсам, и отсек для подключения линий связи к резидентным интерфейсам и цепей питания трехфазной сети. Отсеки закрываются крышками и пломбируются. В случае подключения к служебному интерфейсу UPLC внешнего PLC коммуникатора обмен информацией с устройствами нижнего уровня АС осуществляется по трехфазной сети, используемой также для питания МКС.
МКС оснащены разъемом для подключения внешнего резервного источника питания -аккумуляторной батареи.
МКС имеет аппаратную и программную блокировку доступа к измерительной информации.

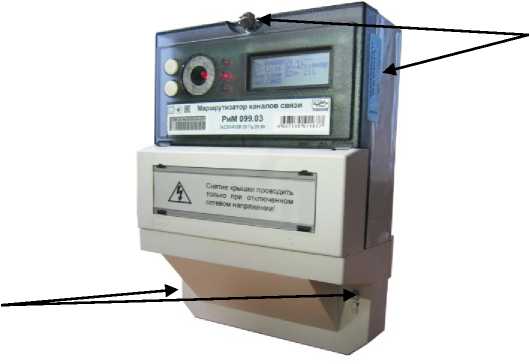

Общий вид МКС и схема пломбировки от несанкционированного доступа, обозначение знака поверки представлены на рисунке 1.
Заводской номер наносится промышленным способом (лазерная маркировка или с применением самоклеящихся всепогодных этикеток с термотрансферной печатью) на внешнюю сторону корпуса счетчика в виде (формате) отображения 10-ми значимых цифр вместе с кодировкой данного номера в формате ITF-16 ГОСТ ISO/IEC 16390
Места установки пломб изготовителя
Места установки контрольной пломбы (одна из двух показанных)
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа
Программное обеспечениеВстроенное программное обеспечение МКС (ПО) реализует обмен данными с устройствами АС по стандарту МЭК 62056 (DLMS/COSEM) и по протоколу ВНКЛ.411711.011 ИС. Для интеграции с АСУ ТП, МКС поддерживает стандартные протоколы МЭК 60870-5-101 и МЭК 60870-5-104.
Измерительная информация, маршруты передачи данных, номера и типы используемых счетчиков электроэнергии и других измерительных компонентов АС, журналы событий, служебная информация сохраняются в базе данных МКС (БД) в энергонезависимой памяти.
Результаты измерений, считанные с измерительных компонентов АС, не подвергаются математической обработке.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного |
/cu/clock_module |
|
обеспечения | |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспе- |
3e3e8984660e62ec86ab45e7d108072 |
|
чения (рассчитываемый по алгоритму MD5) |
4 |
|
Идентификационное наименование программного обеспечения |
/usr/sbin/ntpdate |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
1338ae3e1f2e3c4a1b72758f024b2bc1 |
|
Идентификационное наименование программного обеспечения |
/usr/bin/md5sum |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
fd83aac61de4f3db4422a3a9372c8326 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемых значений поправки часов после выполнения синхронизации, с |
±1,0 |
|
Пределы допускаемых значений хода часов, с/сут |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Среднее время восстановления работоспособности, не более, ч |
24 |
|
Максимальное количество опрашиваемых приборов учета (счетчики |
750 |
|
электрической энергии, интеллектуальные приборы учета электроэнер- | |
|
гии и т.п.), не менее, штук | |
|
Параметры электрического питания: | |
|
- номинальное напряжение, В |
3х230/400 |
|
- рабочий диапазон фазных напряжений, В |
от 164 до 264 |
|
- номинальная частота, Гц |
50 |
|
- рабочий диапазон частот, Гц |
от 49,5 до 50,5 |
|
Активная потребляемая мощность, Вт, не более |
20 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
220000 |
|
Рабочие условия применения: | |
|
- рабочий диапазон температур |
от -40 до +60 |
|
- верхнее значении относительной влажности воздуха | |
|
а) при температуре окружающего воздуха +35 °С, % |
95 |
|
б) при температуре окружающего воздуха +25 °С, % |
100 |
|
Режим работы |
непрерывный |
|
Масса, кг, не более |
3 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
290 |
|
- ширина |
180 |
|
- длина |
95 |
|
Степень защиты, обеспечиваемая оболочками (код IP) ГОСТ 14254-96 |
IP 51 |
наносится на титульные листы паспорта и руководства по эксплуатации типографическим способом, а также на корпус МКС методом струйной печати чернилами с ультрафиолетовым отверждением.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Маршрутизатор каналов связи |
РиМ 099.03 |
1 шт. |
|
Документация | ||
|
Маршрутизатор каналов связи РиМ 099.03. Паспорт |
ВНКЛ.426487.044 ПС |
1 экз. |
|
Маршрутизатор каналов связи РиМ 099.03. Руководство по эксплуатации 2) |
ВНКЛ.426487.044 РЭ |
1 экз. |
|
Маршрутизатор каналов связи РиМ 099.03. Методика поверки с изменением № 2 2) |
ВНКЛ.426487.044 ДИ |
1 экз. |
|
Служебный интерфейс SERIAL 1. Описание протоколов обмена 2) 4) |
ВНКЛ.411711.010 ИС |
1 экз. |
|
Приёмник сигналов USB GPS/ГЛОНАСС 4) |
- |
1 шт. |
|
Программное обеспечение | ||
|
Программа-конфигуратор 3) 4) |
Setting09903.exe |
1 шт. |
| ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к маршрутизаторам каналов связи РиМ 099.03ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4200-070-11821941-2015 Маршрутизаторы каналов связи РиМ 099.03. Технические условия.
ИзготовительАкционерное общество «Радио и Микроэлектроника» (АО «РиМ»)
ИНН: 540811390
Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1офис 307
Телефон: +7 (383) 219 53-13
Факс: +7 (383) 219 53-13
E-mail: rim@zao-rim.ru, http://zao-rim.ru/
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Аттестат аккредитации № RA.RU.310556, дата выдачи 14.01.2015 г.
Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4
Телефон: +7(383) 210-08-14
Факс +7(383) 210-13-60
E-mail: director@sniim.ru
Испытательный центр в части вносимых измененийЗападно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
