УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1550
Лист № 1
Всего листов 6
Регистрационный № 61955-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ТЭКОН-20ГК
Назначение средства измерений
Комплексы измерительные ТЭКОН-20ГК (далее - комплексы) предназначены для измерений расхода и объема природного газа с помощью сужающих устройств (СУ) -диафрагм, а также для измерений температуры, давления и разности давления на СУ.
Описание средства измерений
Принцип действия комплексов основан на непрерывном измерении разности давления, давления, температуры газа c расчетом расхода, объема, приведенных к стандартным условиям, и отображением результатов измерений на дисплее корректора расхода газа.
Комплексы выпускаются в 3 исполнениях, различающихся уровнем точности измерений (А, Б, В) и состоят из следующих компонентов:
-
- корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ex d [ib] IIB T3;
-
- один измерительный преобразователь (ИП) давления, соответствующий требованиям, изложенным в таблице 1;
-
- один или несколько ИП разности давления, соответствующие требованиям, изложенным в таблице 1;
-
- один ИП температуры, соответствующий требованиям, изложенным в таблице 1.
Таблица 1 - требования к ИП, входящим в состав комплекса
|
Наименование СИ |
Описание |
Требования к ИП |
|
Измерительные преобразователи давления |
ИП давления, разности давления |
|
|
Наименование СИ |
Описание |
Требования к ИП |
|
Измерительные преобразователи температуры |
Термопреобразователи сопротивления |
± 0,15 %)
|
Таблица 2 - Перечень некоторых типов ИП, удовлетворяющих требованиям, изложенным в таблице 1
|
Тип (модификация) |
Наименование средства измерения |
Номер в госреестре СИ |
|
Метран-150 |
Датчики избыточного давления, разности давления, абсолютного давления |
32854-13 |
|
3051 |
Преобразователи давления измерительные |
14061-15 |
|
3051S |
Преобразователи давления измерительные |
24116-13 |
|
ЭнИ-100 (СУЭР-100) |
Датчики давления |
71842-18 |
|
АИР-20/М2-Н |
Преобразователи давления измерительные |
63044-16 |
|
ЭЛЕМЕР-АИР-30М |
Преобразователи давления измерительные |
67954-17 |
|
АМ-2000 |
Датчики давления |
35035-14 |
|
ТПУ 0304 |
Термопреобразователи универсальные |
50519-17 |
|
Метран 280 Ex |
Преобразователи температуры |
23410-13 |
|
ТР, ТП |
Датчики температуры |
74164-19 |
Допускается применение иных ИП, утвержденных типов, удовлетворяющих требованиям таблицы 1.
Корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ex d [ib] IIB T3 состоит из следующих компонентов:
-
- преобразователь расчетно-измерительный ТЭКОН-19-15 утвержденного типа;
-
- барьеры искрозащиты с маркировкой взрывозащиты не ниже [Exib] IIB;
-
- шкаф управления и сигнализации взрывозащищенный типа ШУС, ТУ 3428-005-00213569-2008, с маркировкой взрывозащиты 1Ex d IIB T5.
Комплексы осуществляют измерения расхода и объема природного газа, приведённых к стандартным условиям, в соответствии с ГОСТ 30319.1-3-2015, ГОСТ 8.586.5-2005.
Комплексы обеспечивают обмен данными с компьютером (ПК) по цифровому интерфейсу RS-485 для конфигурирования, ввода в ручном и автоматическом режимах значений условно-
Лист № 3 Всего листов 6 постоянных параметров газа (полный и неполный компонентный состав, плотность при стандартных условиях, удельная теплота сгорания) и передачи данных об измеренных значениях. Протокол обмена соответствует стандарту FT1.2 по ГОСТ Р МЭК 870-5-1-95.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом объема газа, а также рассчитывают средние значения расхода, разности давления, температуры и давления газа в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Комплексы имеют маркировку взрывозащиты «1Ex d [ib] IIB T3» и могут применяться во взрывоопасных зонах в соответствии с гл. 7.3 Правил устройства электроустановок (ПУЭ) и другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах, в которых могут образовываться взрывоопасные смеси категорий IIA и IIB групп Т1, Т2, Т3 по ГОСТ 30852.11-2002.
Заводской номер нанесен на наклейке печатным способом несмываемой краской и имеет числовой формат. Наклейка расположена на левой боковой стенке шкафа ШУС.
Конструкцией ТЭКОН-20ГК не предусмотрена возможность нанесения знака поверки. Общий вид комплексов, место пломбирования представлены на рисунке 1.

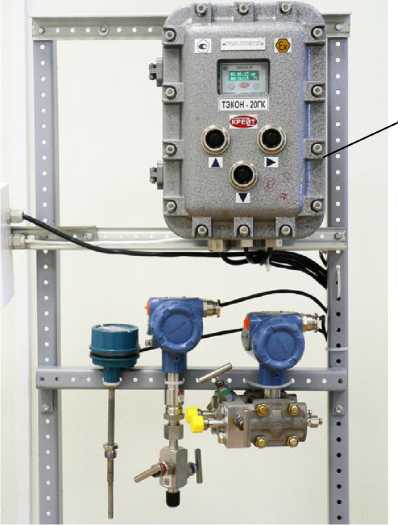

Рисунок 1 - Общий вид комплексов
место пломбирования
В комплексах используется программное обеспечение преобразователей расчетноизмерительных ТЭКОН-19, состоящее из метрологически значимой и метрологически не значимой частей. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
ТЭКОН19-15 / Т10.06.319-05 |
|
Номер версии (идентификационный номер) ПО |
не ниже 05.xx |
Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения комплексов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Отсутствует возможность изменения программного обеспечения пользователем.
Программное обеспечение комплексов соответствует требованиям ГОСТ Р 8.654-2015.
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -23,15 до +76,85 |
|
Диапазон измерений давления (абсолютного), МПа |
от 0,1 до 30,0 |
|
Диапазон измерений разности давлений на СУ, кПа |
от 0,01 до 3000 |
|
Диапазон измерений ИП давления от верхнего предела измерений (ВПИ), % |
от 20 до 100 |
|
Диапазон измерений ИП разности давления от ВПИ, % |
от 9 до 100 |
|
Количество поддиапазонов измерений разности давления, шт. |
от 1 до 3 |
|
Диапазон измерений расхода, м3/ч |
от 10-1 до 8 • 106 |
|
Диапазон измерений объема, м3 |
от 10-3 до 6^ 1013 |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Уровень точности измерений | ||
|
А |
Б |
В | |
|
Класс точности ИП давления и ИП разности давления |
0,075 |
0,1 |
0,15 |
|
Пределы допускаемой основной абсолютной погрешности комплекса при измерении температуры,°С |
± 0,4 |
± 0,4 |
± 0,4 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности комплекса при измерении давления и разности давления, % |
± 0,075 |
± 0,1 |
± 0,15 |
|
Пределы допускаемой основной относительной погрешности комплекса при измерении расхода и объема, % |
± 0,3 |
± 0,5 |
± 0,7 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении давления от изменения температуры окружающей среды на каждые 10 оС, % |
± та(Р) ,) |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении разности давления от изменения температуры окружающей среды на каждые 10 оС, % |
± гд(лр)*1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении температуры от изменения температуры окружающей среды на каждые 10 оС, % |
± гд(т) ,) |
|
Пределы допускаемой дополнительной относительной погрешности при измерении расхода и объема от изменения температуры окружающей среды на каждые 10 оС, % |
± 8д(Ор |
|
Пределы допускаемого суточного хода часов, с |
± 9 |
|
*) 5д(С) определяется по формуле: | |
|
т<(Гд (ДР) 12 (?* (P) 12 Од(Р) -0,25 • —---- + —--- , ] 0,09 J 0,2 J где уд(Р) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности ИП давления от изменения температуры окружающей среды на каждые 10 оС по данным описания типа на него, %; Yд(AP) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности ИП разности давлений от изменения температуры окружающей среды на каждые 10 оС по данным описания типа на него, %; уд(Т) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности преобразователя температуры от изменения температуры окружающей среды на каждые 10 оС по данным описания типа на него, %. | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания комплекса, В |
от 18 до 25 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры корректора расхода газа, мм, не более - высота |
240 |
|
- длина |
340 |
|
- ширина |
200 |
|
Масса корректора расхода газа, кг, не более |
20,0 |
|
Габаритные размеры и масса измерительных преобразовате- |
в соответствии с описанием |
|
лей температуры, давления и разности давления |
типа на эти СИ |
|
Условия эксплуатации: - атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность при температуре 35 °С, %, не более |
95 |
|
- температура окружающего воздуха, °С |
от - 40 до +70 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации комплекса типографским способом, а также на лицевую панель корректора расхода газа методом трафаретной печати.
Комплектность средства измерений
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Корректор расхода газа ТЭКОН-19ГК |
ТУ 4218-115-25937185-2014 |
1 шт. |
|
ИП температуры или преобразователь температуры |
1 шт. | |
|
ИП давления |
1 шт. | |
|
ИП разности давления |
1-3 шт. | |
|
Паспорт |
Т10.00.115 ПС |
1 экз. |
|
*) в зависимости от диапазона измерений разности давления | ||
Руководство по эксплуатации, Инструкция по монтажу и Методика поверки размещены на сайте изготовителя по адресу www.kreit.ru.
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ТЭКОН-20ГКТР ТС 012/2011 Технический регламент Таможенного союза О безопасности оборудования для работы во взрывоопасных средах
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений
Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ТУ 4218-115-25937185-2014 Комплексы измерительные ТЭКОН-20ГК. Технические условия
