ПРИЛОЖЕНИЕ А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КЕРМЫ В ВОЗДУХЕ, МОЩНОСТИ КЕРМЫ В ВОЗДУХЕ, ЭКСПОЗИЦИОННОЙ ДОЗЫ, МОЩНОСТИ ЭКСПОЗИЦИОННОЙ ДОЗЫ, АМБИЕНТНОГО, НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ, МОЩНОСТЕЙ АМБИЕНТНОГО, НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ И ПОТОКА ЭНЕРГИИ РЕНТГЕНОВСКОГО И ГАММА- ИЗЛУЧЕНИЙ

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2314

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КЕРМЫ В ВОЗДУХЕ, МОЩНОСТИ КЕРМЫ В ВОЗДУХЕ, ЭКСПОЗИЦИОННОЙ ДОЗЫ, МОЩНОСТИ ЭКСПОЗИЦИОННОЙ ДОЗЫ, АМБИЕНТНОГО, НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ, МОЩНОСТЕЙ АМБИЕНТНОГО, НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ И ПОТОКА ЭНЕРГИИ РЕНТГЕНОВСКОГО И ГАММА-ИЗЛУЧЕНИЙ

• 1.1. Настоящая поверочная схема распространяется на средства измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений и устанавливает порядок передачи единиц: кермы в воздухе - грея (Гр), мощности кермы в воздухе - грея в секунду (Гр/с), экспозиционной дозы - кулона на килограмм (Кл/кг), мощности экспозиционной дозы - ампера на килограмм (А/кг), амбиентного, направленного и индивидуального эквивалентов дозы - зиверта (Зв), мощностей амбиентного, направленного и индивидуального эквивалентов дозы - зиверта в секунду (Зв/с), потока энергии - ватта (Вт) рентгеновского и гамма-излучений от государственного первичного эталона единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма- излучений этим средствам измерений при помощи вторичных и рабочих эталонов с указанием погрешностей и методов передачи единиц величин.

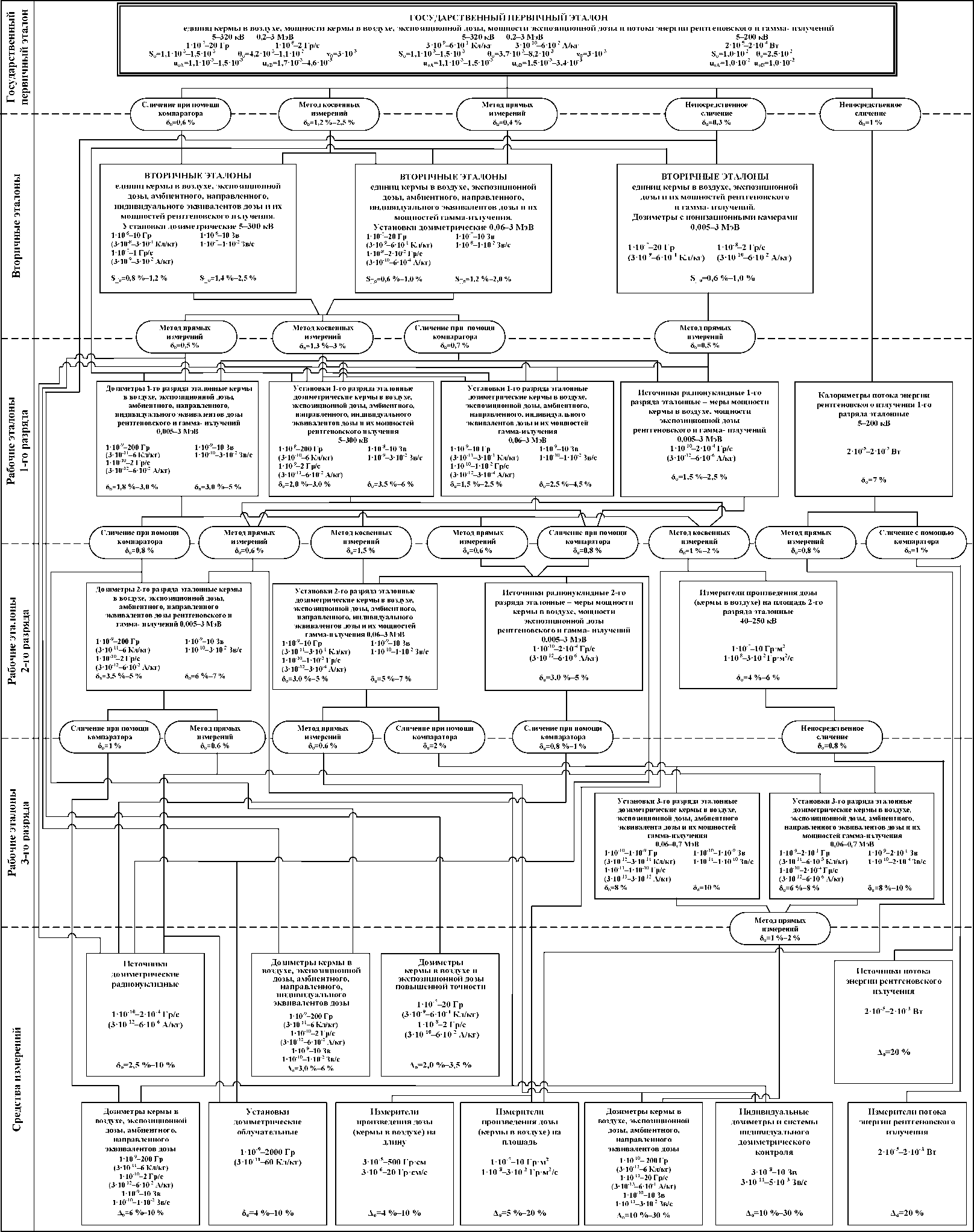

Графическая часть государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений приведена в приложении А.

• 1.2. Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности, что предусмотрено поверочной схемой.

• 1.3. Для средств измерений утвержденного типа, применяемых в качестве эталонов единиц величин, вместо аттестации (первичной и периодической) выполняется поверка в соответствии с установленными для них методиками поверки.

• 2.1. Сокращения:

ИСО - Международная организация по стандартизации.

• 2.2. Обозначения:

So - относительное среднее квадратическое отклонение;

0_О - относительная неисключенная систематическая погрешность;

uoA - относительная стандартная неопределенность, оцененная по типу А; uoB - относительная стандартная неопределенность, оцененная по типу B; v_o - нестабильность эталона за год;

S. - суммарное относительное среднее квадратическое отклонение;

5₀ - допускаемые значения доверительных границ относительной погрешности;

Д_о - предел допускаемой относительной погрешности.

• 3.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма- излучений и потока энергии рентгеновского излучения и передачи этих единиц, а также единиц операционных величин: амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей рентгеновского и гамма- излучений с помощью вторичных и рабочих эталонов средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

• 3.2. В основу измерений физических величин: кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, потока энергии, и операционных величин: амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей рентгеновского и гамма-излучений должны быть положены единицы, воспроизводимые указанным эталоном.

• 3.3. Государственный первичный эталон состоит из комплекса следующих технических средств:

установка со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского излучения при напряжениях генерирования от 5 до 50 кВ;

установка со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского излучения при напряжениях генерирования от 50 до 320 кВ;

установка с набором полостных ионизационных камер из графита для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы гамма-излучения с энергией фотонов от 0,2 до 3 МэВ;

установка с калориметрами для воспроизведения единицы потока энергии рентгеновского излучения при напряжениях генерирования от 5 до 200 кВ;

набор источников гамма-излучения переменного состава;

компаратор (набор полостных ионизационных камер объемом от 0,02 до 10000 см³);

спектрометр на основе полупроводникового детектора для определения энергетического распределения рентгеновского излучения.

• 3.4. Диапазон значений физических величин, воспроизводимых эталоном, средние квадратические отклонения результата измерений, So, при 11 независимых измерениях, неисключенные систематические погрешности, 0_О, стандартные неопределенности, оцененные по типу А, uoA, стандартные неопределенности, оцененные по типу B, u_oB, и нестабильность эталона за год, v_o, приведены в таблице 1.

Таблица 1 - Метрологические характеристики первичного эталона

• 3.5. Для обеспечения воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма-излучений, и потока энергии рентгеновского излучения с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 3.6. Государственный первичный эталон применяют для передачи единиц:

кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма- излучений -вторичным эталонам методами непосредственного сличения, сличения при помощи компаратора и методом прямых измерений; рабочим эталонам 1-го разряда методом сличения при помощи компаратора; дозиметрам повышенной точности с пределами допускаемых относительных погрешностей от 2,0 % до 3,5 % методом непосредственного сличения;

потока энергии рентгеновского излучения - рабочим эталонам 1-го разряда методом непосредственного сличения;

амбиентного, направленного, индивидуального эквивалентов дозы и мощностей амбиентного, направленного, индивидуального эквивалентов дозы рентгеновского и гамма- излучений - вторичным эталонам методом косвенных измерений.

Примечание - Метод косвенных измерений операционных величин основан на прямом измерении кермы в воздухе или мощности кермы в воздухе в опорной точке поля эталонной дозиметрической установки, определении спектра фотонного излучения и последующем расчете средневзвешенного по спектру значения конверсионного коэффициента для перехода от значения кермы в воздухе к значению операционной величины с учетом конверсионных коэффициентов, установленных в нормативных документах для реперных значений энергии.

• 4.1. В качестве вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей используют:

эталонные дозиметрические установки с коллимированными полями рентгеновского излучения при напряжениях генерирования от 5 до 300 кВ, оснащенные свободно-воздушными или полостными ионизационными камерами и водными или твердотельными фантомами ИСО стандартных размеров в диапазонах измерений кермы в воздухе от V10^-6 до 10 Гр, экспозиционной дозы от 340^-8 до 340^-1 Кл/кг, мощности кермы в воздухе от V10^-7 до 1 Гр/с, мощности экспозиционной дозы от 340^-9 до 340^-2 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от 1-10^-6 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от V10^-7 до V10^-2 Зв/с;

эталонные дозиметрические установки с коллимированными полями гамма-излучения с энергией от 0,06 до 3 МэВ, оснащенные полостными ионизационными камерами и водными или твердотельными фантомами ИСО стандартных размеров в диапазонах измерений кермы в воздухе от 1-10^-7 до 20 Гр, экспозиционной дозы от 340^-9 до 640^-1 Кл/кг, мощности кермы в воздухе от V10^-8 до 240^-2 Гр/с, мощности экспозиционной дозы от 340^-10 до 6x10^-4 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от Г10^-7до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от V10^-8 до 1-10^-2 Зв/с.

Примечание - Фантомы ИСО используются для передачи единиц индивидуальных эквивалентов дозы и мощностей индивидуальных эквивалентов дозы. Применяются плоскопараллельный и цилиндрические водные фантомы, а также стержневой твердотельный фантом. Плоскопараллельный фантом представляет собой заполненную водой емкость размерами 30 см х 30 см х 15 см со стенками из полиметилметакрилата (толщина передней стенки 2,5 мм, остальные стенки толщиной 10 мм). Цилиндрические фантомы представляют собой заполненные водой цилиндры со стенками из полиметилметакрилата со следующими размерами: 073 мм х 300 мм (толщина боковой стенки 2,5 мм, толщина оснований 10 мм) и 0 200 мм х 200 мм (толщина стенок 5 мм). Стержневой твердотельный фантом представляет собой цилиндр из полиметилметакрилата размерами 0 19 мм х 300 мм.

• 4.2.  В качестве вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы используют дозиметры с полостными ионизационными камерами в диапазонах измерения кермы в воздухе от V10^-7 до 20 Гр, экспозиционной дозы от 340^-9 до 640^-1 Кл/кг, мощности кермы в воздухе от 140^-8 до 2 Гр/с, мощности экспозиционной дозы от 340^-10 до 640^-2 А/кг в диапазоне энергии фотонов от 0,005 до 3 МэВ.

• 4.3. Суммарные погрешности вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы, выраженные в виде суммарных средних квадратических отклонений, S^o, составляют от 0,6 % до 1,2 %.

Суммарные погрешности вторичных эталонов единиц амбиентного, направленного, индивидуального эквивалентов дозы и мощностей амбиентного, направленного, индивидуального эквивалентов дозы, выраженные в виде суммарных средних квадратических отклонений, S^, составляют от 1,2 % до 2,5 %.

• 4.4. Вторичные эталоны применяют для:

аттестации рабочих эталонов 1-го разряда - эталонных дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы рентгеновского и гамма- излучений методами прямых измерений и сличения с помощью компаратора; эталонных дозиметрических установок кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей рентгеновского и гамма- излучений методами прямых измерений, сличения с помощью компаратора и косвенных измерений; радионуклидных эталонных источников - мер мощности кермы в воздухе, мощности экспозиционной дозы рентгеновского и гамма- излучений методами прямых измерений и сличения при помощи компаратора;

поверки средств измерений - дозиметрических радионуклидных источников методом прямых измерений; дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы с пределами допускаемых относительных погрешностей от 3,0 % до 6 % методом прямых измерений.

• 5.1. Рабочие эталоны 1-го разряда

  • 5.1.1. В качестве рабочих эталонов 1-го разряда применяют:

эталонные дозиметры кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы рентгеновского и гамма- излучений с энергией от 0,005 до 3 МэВ в диапазонах измерений кермы в воздухе от V10^-9 до 200 Гр, экспозиционной дозы от 340^-11 до 6 Кл/кг, мощности кермы в воздухе от V10^-10 до 2 Гр/с, мощности экспозиционной дозы от 340^-12 до 640^-2 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от V10^-9 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от 140^-10 до 340^-2 Зв/с;

эталонные дозиметрические установки кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей рентгеновского излучения при напряжениях генерирования от 5 до 300 кВ в диапазонах измерений кермы в воздухе от 140^-8 до 200 Гр, экспозиционной дозы от 340^-10 до 6 Кл/кг, мощности кермы в воздухе от 1 • 10^-9 до 2 Гр/с, мощности экспозиционной дозы от 340^-11 до 640^-2 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от 1-10^-8 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от V10^-9 до 340^-2 Зв/с;

оснащенные типовым коллиматором эталонные дозиметрические установки кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей гамма-излучения с энергией от 0,06 до 3 МэВ в диапазонах измерений кермы в воздухе от 140^-9 до 10 Гр, экспозиционной дозы от 340^-11 до 340^-1 Кл/кг, мощности кермы в воздухе от 1-1O^-10 до V10^-2 Гр/с, мощности экспозиционной дозы от 3-10^-12 до 3-10^-4 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от V10^-9 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от 1 •IO^-10 до 1 • 10^-2 Зв/с;

эталонные радионуклидные источники - меры мощности кермы в воздухе, мощности экспозиционной дозы рентгеновского и гамма- излучений с энергией от 0,005 до 3 МэВ в диапазонах измерений мощности кермы в воздухе от 1 •IO^-10 до 2-10^-4 Гр/с, мощности экспозиционной дозы от 3-10^-12 до 6-10^-6 А/кг;

эталонные калориметры потока энергии рентгеновского излучения в диапазоне измерений от 2-10^-5 до 2-10^-3 Вт при напряжении генерирования от 5 до 2OO кВ.

Пр имечания

• 1 Параметры типовых коллиматоров приведены в ГОСТ 8.O87-2000.

• 2 Для передачи единиц индивидуальных эквивалентов дозы и мощностей индивидуальных эквивалентов дозы эталонные дозиметрические установки должны быть укомплектованы водными или твердотельными фантомами ИСО стандартных размеров.

• 5.1.2. Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы 1-го разряда при доверительной вероятности Р = O,95 составляют от 1,5 % до 3,O %.

Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц амбиентного, направленного, индивидуального эквивалентов дозы и мощностей амбиентного, направленного, индивидуального эквивалентов дозы 1-го разряда при доверительной вероятности Р = 0,95 составляют от 2,5 % до 6 %.

Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единицы потока энергии 1-го разряда при доверительной вероятности Р = O,95 составляют 7 %.

• 5.1.3. Рабочие эталоны 1-го разряда применяют для:

аттестации рабочих эталонов 2-го разряда:

эталонных дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы рентгеновского и гамма-излучений методами прямых измерений и сличения с помощью компаратора;

эталонных дозиметрических установок кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей гамма-излучения методами прямых измерений, сличения при помощи компаратора и косвенных измерений;

эталонных радионуклидных источников - мер мощности кермы в воздухе, мощности экспозиционной дозы рентгеновского и гамма- излучений методами прямых измерений и сличения при помощи компаратора;

эталонных измерителей произведения дозы (кермы в воздухе) на площадь методом косвенных измерений;

поверки средств измерений:

дозиметрических радионуклидных источников, дозиметрических облучательных установок методами прямых измерений и сличения при помощи компаратора;

дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы с пределами допускаемых относительных погрешностей от 3,0 % до 6 % методом сличения при помощи компаратора;

дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы с пределами допускаемых относительных погрешностей от 6 % до 10 % методом прямых измерений;

дозиметров и дозиметрических индивидуальных систем методом прямых измерений;

измерителей произведения дозы (кермы в воздухе) на площадь, измерителей произведения дозы (кермы в воздухе) на длину методом косвенных измерений;

источников потока энергии рентгеновского излучения методом прямых измерений;

измерителей потока энергии рентгеновского излучения методом сличения при помощи компаратора.

Примечание - Метод косвенных измерений произведения дозы (кермы в воздухе) на площадь или длину основан на измерении кермы в воздухе или мощности кермы в воздухе в опорной точке поля рентгеновского излучения эталонной дозиметрической установки, измерении линейных размеров поля рентгеновского излучения в плоскости, проходящей через эту опорную точку и перпендикулярной оси пучка рентгеновского излучения, и последующем расчете произведения кермы в воздухе на площадь или длину с учетом результатов измерений указанных величин.

• 5.2. Рабочие эталоны 2-го разряда

  • 5.2.1. В качестве рабочих эталонов 2-го разряда используют:

эталонные дозиметры кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы рентгеновского и гамма-излучений с энергией от 0,005 до 3 МэВ в диапазонах измерений кермы в воздухе от V10^-9 до 200 Гр, экспозиционной дозы от 340^-11 до 6 Кл/кг, мощности кермы в воздухе от 1 •IO^-10 до 2 Гр/с, мощности экспозиционной дозы от 340^-12 до 640^-2 А/кг, амбиентного, направленного эквивалентов дозы от 140^-9 до 10 Зв, мощностей амбиентного, направленного эквивалентов дозы от 1 • 10^-10 до 340^-2 Зв/с;

оснащенные типовым коллиматором или с диффузным полем эталонные дозиметрические установки кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы и их мощностей гамма-излучения с энергией от 0,06 до 3 МэВ в диапазонах измерений кермы в воздухе от V10^-9 до 10 Гр, экспозиционной дозы от 340^-11 до 340^-1 Кл/кг, мощности кермы в воздухе от V10^-10 до 140^-2 Гр/с, мощности экспозиционной дозы от 340^-12 до 340^-4 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от V10^-9 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от 140^-10 до 140^-2 Зв/с;

эталонные радионуклидные источники - меры мощности кермы в воздухе, мощности экспозиционной дозы рентгеновского и гамма- излучений с энергией от 0,005 до 3 МэВ в диапазонах измерений мощности кермы в воздухе от V10^-10 до 240^-4 Гр/с, мощности экспозиционной дозы от 340^-12 до 640^-6 А/кг;

эталонные измерители произведения дозы (кермы в воздухе) на площадь в диапазонах измерений произведения кермы в воздухе на площадь от V10^-7 до 10 Гр^м², произведения мощности кермы в воздухе на площадь от V10^-8 до 340^-2 Гр^м²/с.

• 5.2.2. Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы 2-го разряда при доверительной вероятности Р = 0,95 составляют от 3,0 % до 5 %.

Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц амбиентного, направленного, индивидуального эквивалентов дозы и мощностей амбиентного, направленного, индивидуального эквивалентов дозы 2-го разряда при доверительной вероятности Р = 0,95 составляют от 5 % до 7 %.

Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц произведения кермы в воздухе на площадь, произведения мощности кермы в воздухе на площадь 2-го разряда при доверительной вероятности Р = 0,95 составляют от 4 % до 6 %.

• 5.2.3. Рабочие эталоны 2-го разряда применяют для:

аттестации рабочих эталонов 3-го разряда:

эталонных дозиметрических установок кермы в воздухе, экспозиционной дозы, амбиентного эквивалента дозы и их мощностей гамма-излучения методом сличения при помощи компаратора;

эталонных дозиметрических установок кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы и их мощностей гамма-излучения методами прямых измерений и сличения при помощи компаратора;

поверки средств измерений:

дозиметрических радионуклидных источников методами прямых измерений и сличения при помощи компаратора;

дозиметрических облучательных установок, дозиметров и дозиметрических индивидуальных систем методом прямых измерений;

дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы с пределами допускаемых относительных погрешностей от 6 % до 10 % методом сличения при помощи компаратора;

дозиметров кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы с пределами допускаемых относительных погрешностей от 10 % до 30 % методом прямых измерений;

измерителей произведений дозы (кермы в воздухе) на площадь методом непосредственного сличения.

• 5.3. Рабочие эталоны 3-го разряда

  • 5.3.1. В качестве рабочих эталонов 3-го разряда применяют:

имеющие защиту от внешнего фона гамма-излучения эталонные дозиметрические установки кермы в воздухе, экспозиционной дозы, амбиентного эквивалента дозы и их мощностей гамма-излучения с энергией от 0,06 до 0,7 МэВ в диапазонах измерений кермы в воздухе от 1-10^-10 до 140^-9 Гр, экспозиционной дозы от 340^-12 до 340^-11 Кл/кг, мощности кермы в воздухе от 1-10"¹¹ до 140^-10 Гр/с, мощности экспозиционной дозы от 340^-13 до 340^-12 А/кг, амбиентного эквивалента дозы от 140^-10 до V10^-9 Зв, мощности амбиентного эквивалента дозы от 1-10’¹¹ до V10^-10 Зв/с.

имеющие коллимированное, диффузное поле или реализующие метод эквивалентного поля мобильные или стационарные эталонные дозиметрические установки кермы в воздухе, экспозиционной дозы, амбиентного, направленного эквивалентов дозы и их мощностей гамма-излучения с энергией от 0,06 до 0,7 МэВ в диапазонах измерений кермы в воздухе от 140^-9 до 240^-1 Гр, экспозиционной дозы от 340^-11 до 640^-3 Кл/кг, мощности кермы в воздухе от V10^-10 до 240^-4 Гр/с, мощности экспозиционной дозы от 340^-12 до 640^-6 А/кг, амбиентного, направленного эквивалентов дозы от V10^-9 до 240^-1 Зв, мощностей амбиентного, направленного эквивалентов дозы от V10^-10 до 240^-4 Зв/с.

• 5.3.2. Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы 3-го разряда при доверительной вероятности Р = 0,95 составляют от 6 % до 8 %.

Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц амбиентного, направленного эквивалентов дозы и мощностей амбиентного, направленного эквивалентов дозы 3-го разряда при доверительной вероятности Р = 0,95 составляют от 8 % до 10 %.

• 5.3.3. Рабочие эталоны 3-го разряда применяют для поверки средств измерений: дозиметров кермы в воздухе, экспозиционной дозы и амбиентного эквивалента дозы с пределами допускаемых относительных погрешностей от 10 % до 30 % методом прямых измерений.

• 6.1. В качестве средств измерений применяют:

дозиметрические радионуклидные источники в диапазонах измерения мощности кермы в воздухе от 140^-10 до 240^-4 Гр/с, мощности экспозиционной дозы от 3•Ю^-12 до 640^-6 А/кг;

дозиметры кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы в диапазонах измерений кермы в воздухе от 1 •Ю^-9 до 200 Гр, экспозиционной дозы от 340^-11 до 6 Кл/кг, мощности кермы в воздухе от 1 • 10^-10 до 2 Гр/с, мощности экспозиционной дозы от 3-10^-12 до 6-10^-2 А/кг, амбиентного, направленного, индивидуального эквивалентов дозы от V10^-9 до 10 Зв, мощностей амбиентного, направленного, индивидуального эквивалентов дозы от 1 •10^-10 до 1 • 10^-2 Зв/с;

дозиметры кермы в воздухе, экспозиционной дозы, амбиентного, направленного, индивидуального эквивалентов дозы в диапазонах измерений кермы в воздухе от 1 •IO^-10 до 200 Гр, экспозиционной дозы от 3-10^-12 до 6 Кл/кг, мощности кермы в воздухе от 1-10’¹¹ до 20 Гр/с, мощности экспозиционной дозы от 3-10^-13 до 6-10^-1 А/кг, амбиентного, направленного эквивалентов дозы от 1-10^-10 до 10 Зв, мощностей амбиентного, направленного эквивалентов дозы от 1-10^-11 до 3-10^-2 Зв/с;

дозиметры кермы в воздухе, экспозиционной дозы повышенной точности в диапазонах измерений кермы в воздухе от 1-10^-7до 20 Гр, экспозиционной дозы от 3-10^-9 до 6-10^-1 Кл/кг, мощности кермы в воздухе от 1-10^-8 до 2 Гр/с, мощности экспозиционной дозы от 3-10^-10 до 6-10^-2 А/кг;

дозиметрические облучательные установки в диапазонах измерений кермы в воздухе от V10^-9 до 2000 Гр, экспозиционной дозы от 3-10^-11 до 60 Кл/кг;

измерители произведения дозы (кермы в воздухе) на площадь в диапазонах измерения произведения кермы в воздухе на площадь от 1-10^-7 до 10 Гр-м², произведения мощности кермы в воздухе на площадь от 1-10^-8 до 3-10^-2 Гр-м²/с;

измерители произведения дозы (кермы в воздухе) на длину в диапазонах измерения произведения кермы в воздухе на длину от 3-10^-5 до 500 Гр-см, произведения мощности кермы в воздухе на длину от 3 -10^-6 до 20 Гр-см/с;

индивидуальные дозиметры и дозиметрические системы индивидуального дозиметрического контроля в диапазонах измерения индивидуального эквивалента дозы от 3-10^-8 до 10 Зв, мощности индивидуального эквивалента дозы от 3-10^-11 до 5-10^-3 Зв/с;

измерители потока энергии и источники потока энергии рентгеновского излучения в диапазоне измерений от 2-10^-5 до 2-10^-3 Вт.

• 6.2. Пределы допускаемых относительных погрешностей, Д_о, дозиметров и дозиметрических индивидуальных систем составляют от 2,0 % до 30 %, измерителей произведения дозы (кермы в воздухе) на площадь от 5 % до 20 %; измерителей произведения дозы на длину от 4 % до 10 %, источников потока энергии рентгеновского излучения и измерителей потока энергии рентгеновского излучения - 20 %.

Доверительные границы относительных погрешностей, 5_о, источников дозиметрических радионуклидных рабочих и установок дозиметрических облучательных при доверительной вероятности Р = 0,95 составляют от 2,5 % до 10 %.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 декабря 2020 г.                                                        № 2314

Москва

Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма- излучений (ГЭТ 8-2019), эталонов и средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений и вводится в действие с 1 мая 2021 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.804-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений» (далее - ГОСТ Р 8.804-2012), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.804-2012, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.804-2012, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.804-2012 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.804-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (А.С .Гусев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
