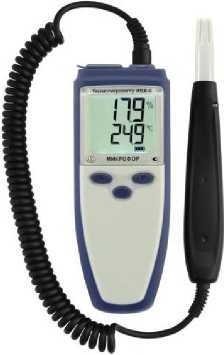

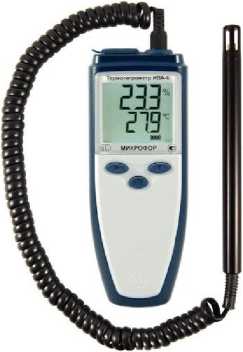

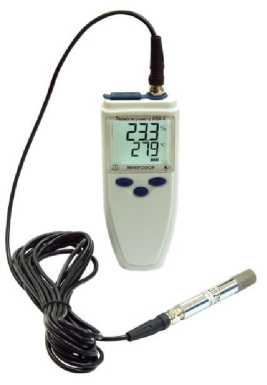

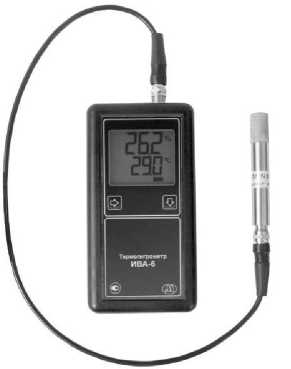

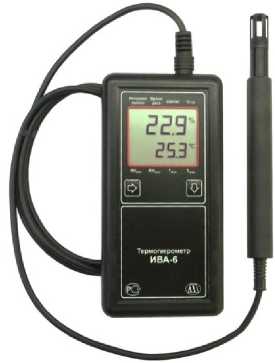

ИВА-6А

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда

ИВА-6А-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления

ИВА-6А-КП

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений на карту памяти

ИВА-6А-КП-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6А-П

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6А-П-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт с каналом измерения атмосферного давления

ИВА-6АР

автономный регистрирующий прибор с выносным измерительным преобразователем ДВ2ТСМ

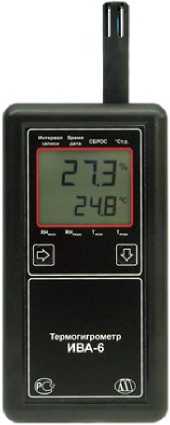

ИВА-6Н

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1

ИВА-6Н-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления

ИВА-6Н-КП

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений на карту памяти

ИВА-6Н-КП-Д

автономный прибор с измерительным преобразователем, установленным

на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6Н-П

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6Н-П-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт, с каналом измерения атмосферного давления

ИВА-6НШ

автономный   прибор   со   встроенным   плоским   измерительным

преобразователем

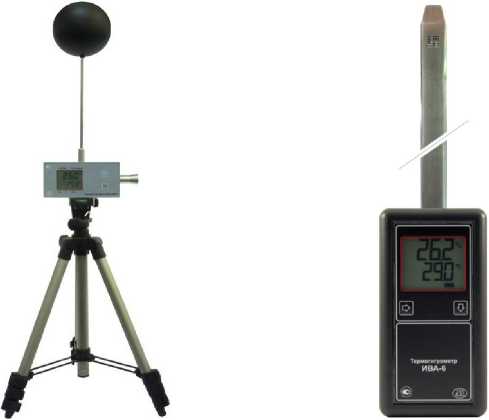

ИВА-6НИ

автономный прибор со встроенным измерительным преобразователем с принудительным обдувом и зондом измерения температуры внутри зачерненного шара, установленным снаружи блока индикации

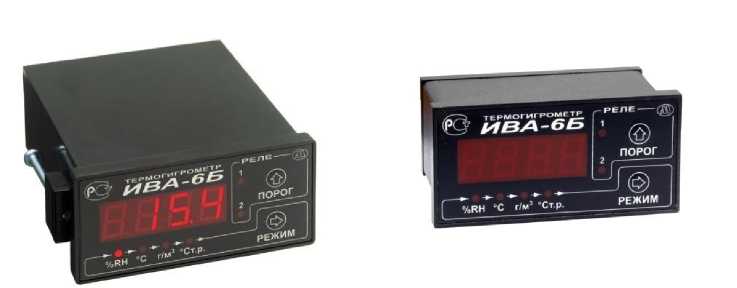

ИВА-6Б

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ

ИВА-6Б-К

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ-5Т-5П-АК

ИВА-6Б2

стационарный многоканальный прибор с щитовым исполнением блока индикации с измерительными преобразователями ДВ2ТСМ

ИВА-6Б2-К

стационарный    многоканальный    прибор    с    измерительными

преобразователями ДВ2ТСМ:

• -  щитовое исполнение блока индикации - для использования с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК;

• - исполнение блока индикации для монтажа на DIN-рейку

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger

SensNet Server

SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии (идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0X07DC4BC30974A9FC4F000E3CCA049E296952

E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9

C1848F3AA5F572E19DE2F7F18B6F2

0x122A8B9F5E124C0222130C8F34AAC9546D80

D9EB9ABFA1EFE0DACB63A8B1FF01

Алгоритм вычисления цифрового идентификатора

по ГОСТ Р 34.11-94

Наименование характеристики

Значение

Диапазон измерений относительной влажности, %

от 0 до 98

- для термогигрометров с измерительными преобразователями

ДВ2ТСМ-5Т-5П-АК

от 0 до 100

Наименование характеристики

Значение

Диапазон измерений температуры, °С

- для ИВА-6АР, ИВА-6Б, ИВА-6Б2(-К) с преобразователями ДВ2ТСМ

исполнений:

1Т

от 0 до +60 (+50)*

2Т

от -20 до +60

3Т

от -40 до +60

4Т

от 0 до +150

5Т

от -50 до +180 (от -40 до +60)**

6Т

от 0 до +125

*только   для   ИВА-6Б,   ИВА-6Б2(-К)   с   измерительным

преобразователем ДВ2ТСМ-1Т-4П-В;

**только для ИВА-6Б(-К),  ИВА-6Б2(-К) с измерительными

преобразователями ДВ2ТСМ-5Т-5П-АК

- для ИВА-6А, ИВА-6Н с удлинительным кабелем КУ-1

от -20 до +60

- для ИВА-6НИ, ИВА-6НШ, ИВА-6Н без удлинительного кабеля КУ-1

от 0 до +60

- зонд измерений температуры внутри зачерненного шара термогигрометра ИВА-6НИ

от 0 до +100

Диапазон измерений атмосферного давления для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

от 300 до 1100

Пределы   допускаемой   абсолютной   погрешности   измерений

атмосферного давления в диапазоне от 700 гПа до 1100 гПа для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

±2,5

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %

- для ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ

в диапазоне от 0 до 90%

±2

в диапазоне от 90 до 98 %

- для ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К) с преобразователями ДВ2ТСМ исполнений:

±3

1П

(в диапазоне от 0 до 90%)

±2

(в диапазоне от 90 до 98%)

±3

2П

(в диапазоне от 0 до 90%)

±1

(в диапазоне от 90 до 98%)

±2

4П

(в диапазоне от 0 до 10%)

±(0,025+0,0875П*)

(в диапазоне от 10 до 50%)

±(0,7+0,02П*)

(в диапазоне от 50 до 98%)

±3

* П - показания преобразователя, %

5П

(в диапазоне от 0 до 100%)

±2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ, °С

- в диапазоне от -20 до 0 °С

±0,3*

- в диапазоне от 0 до +60 °С

±0,3

- в диапазоне от 0 до +100 °С

±0,5**

* только для ИВА-6Н с удлинительным кабелем КУ-1 и ИВА-6А

** только для зонда измерений температуры внутри зачерненного шара ИВА-6НИ

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С

-50...-40

-40...-20

-20.

.0

0...+60

+60...+125

+125...+150

+60...+180

1Т

-

±0,3

-

2Т

-

±0,3

-

3Т

-

±1

±0,3

-

4Т

-

±0,3

±0,005T*

-

5Т

±(0,2+0,01|T*|)

±0,2

±(0,3+0,005(T*-60))

6Т

-

±0,3

±0,7

-

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %

1П

±0,1

2П

±0,1

4П

при относительной влажности от 0 % до 10 %   ±(0,005+0,0045П*)

при относительной влажности от 10 % до 98 %        ±0,1

5П

±(0,002+0,0002П*)

* П - измеренное значение относительной влажности, %

Наименование характеристики

Значение

Постоянная времени

- по относительной влажности, мин, не более

2 (1*)

- по температуре, мин, не более

5 (1*)

*для термогигрометра ИВА-6НИ в режиме измерений относительной влажности

Габаритные размеры (ширина^хвысота^хглубина), мм, не более

ИВА-6Н

70^х190^х25

ИВА-6А

- блок индикации

70x155x25

- измерительный преобразователь

25х200

- длина соединительного кабеля, м, не менее

1

ИВА-6НИ (без штатива)

150х330х50

ИВА-6НШ

25х600х70

ИВА-6АР (блок индикации)

70х155х25

ИВА-6Б, ИВА-6Б-К

100х50х105

ИВА-6Б2, ИВА-6Б2-К (щитовое исполнение)

72х74х85

ИВА-6Б2-К (исполнение на DIN-рейку)

75х110х60

Масса термогигрометров, кг, не более

ИВА-6А, ИВА-6Н

0,4

ИВА-6АР

1,0

ИВА-6НИ, ИВА-6НШ, ИВА-6Б, ИВА-6Б2(-К)

1,5

Параметры электрического питания:

- напряжение постоянного тока, В

- ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

от 2 до 3

- ИВА-6НИ

(2 батареи типа АА)

3,7 В

- ИВА-6Б2-К в исполнении на DIN-рейку

(LiPo аккумулятор)

24 В ±10 %

- напряжение переменного тока частотой 50 Гц, В

ИВА-6Б(-К), ИВА-6Б2(-К)

220±44

- потребляемый ток, мА, не более

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

5

ИВА-6НИ

500

ИВА-6Б(-К), ИВА-6Б2(-К)

-

ИВА-6Б2-К в исполнении на DIN-рейку

250

- потребляемая мощность, Вт, не более ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

ИВА-6НИ

-

ИВА-6Б, ИВА-6Б2(-К)

5

ИВА-6Б2-К в исполнении на DIN-рейку

-

Средняя наработка на отказ То в нормальных условиях, ч, не менее

10 000

Средний срок службы Тс, лет, не менее

5

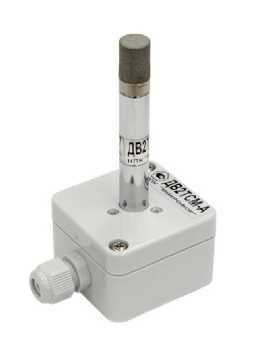

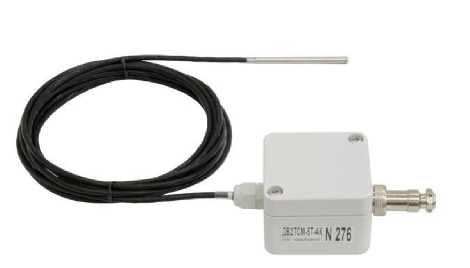

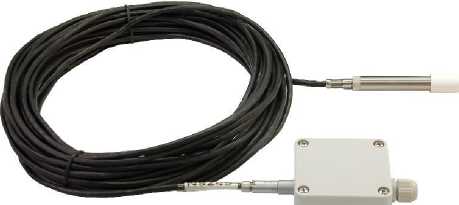

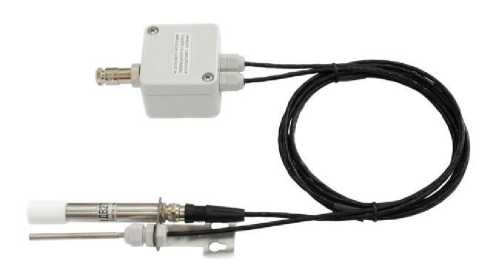

Модификация преобразователя ДВ2ТСМ

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры зонда, мм, не более (диаметрхдлина)

Длина кабеля, м

А

(длина^хширина^хвысота)

35^х50^х52

12х80 (мах. 1000)

-

АК

(длина^хширина^х высота) 105х65х36

влажности 15х110 температуры 4х60

не более 15

Б

-

12х80 (мах.1000)

-

В

(диаметрхдлина) 30х105

-

ГМ

(диаметрхдлина) 30х105

12х250 (мах.1000)

-

Г

(длинахширинахвысота)

105х65х36

15*110

не более 15

Параметры,

единицы измерения

Блок индикации

Измерительный преобразователь

Термогигрометры ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К)

Температура, °С

от 0 до 50

см. таблицу 4*

Относительная влажность, %

от 0 до 95 при температуре до 35 °С и более низких температурах без конденсации влаги (от 0 до 80 при температуре от 35 °С до 50 °С)

от 0 до 98

(100**)

Атмосферное давление, кПа

от 86 до 106

от 86 до 106***

Термогигрометры ИВА-6А, ИВА-6Н

Температура, °С

от 0 до 50

-20...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 70 до 110

Термогигрометры ИВА-6НИ, ИВА-6НШ

Температура, °С

0...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 86 до 106

* для исполнений измерительных преобразователей ДВ2ТСМ 4Т, 6Т диапазон рабочих температур измерительного преобразователя от 0 до +60°С, для 5Т от -40 до +60°С. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 3;

** для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК;

*** для погружной части измерительных преобразователей модификации В диапазон рабочих давлений от 0 до 2,5 МПа.

Наименование

Обозначение

Кол-во

Примечание

Термогигрометры ИВА-6А, ИВА-6Н

Термогигрометр ИВА-6А(Н)

ЦАРЯ.2772.001-0х

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

*

Кабель mini USB - A

1 шт.

**

Кабель КУ-1 для подключения измерительного преобразователя к блоку индикации термогигрометра ИВА-6Н

ЦАРЯ.685611.006

1 шт.

**

Кронштейн для настенного крепления

1 шт.

**

Руководство по эксплуатации

ЦАРЯ.2772.001 РЭ

1 экз.

Упаковка

1 шт.

Наименование

Обозначение

Кол-во

Примечание

Термогигрометры ИВА-6Б, ИВА-6Б-К

Блок индикации

ЦАРЯ.2772.002-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

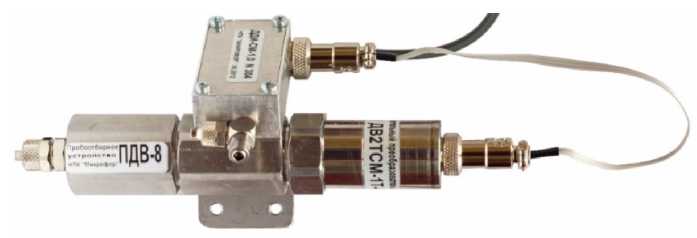

Пробоотборное устройство ПДВ-8 с измерительным преобразователем давления ИПД

ЦАРЯ.2558.001

1 шт.

**

Диск с программным обеспечением

1 шт.

***

Руководство по эксплуатации

ЦАРЯ.2772.002-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометры ИВА-6Б2, ИВА-6Б2-К

Блок индикации

ЦАРЯ.2772.003-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

**

Пробоотборное устройство ПДВ-8 с измерительным преобразователем давления ИПД

ЦАРЯ.2748.008

1 шт.

**

Диск с программным обеспечением

1 шт.

***

Руководство по эксплуатации

ЦАРЯ.2772.003-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6АР

Блок индикации

ЦАРЯ.2772.004

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Соединительный кабель

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

Кронштейн для настенного крепления

1 шт.

**

Руководство по эксплуатации

ЦАРЯ.2772.004 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6НШ

Термогигрометр ИВА-6НШ

ЦАРЯ.2772.005

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.005 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.007 СБ

1 шт.

Термогигрометр ИВА-6НИ

Термогигрометр ИВА-6НИ

ЦАРЯ.2772.006

1 шт.

Зачерненный шар с зондом измерения температуры

ЦАРЯ.2550.001

1 шт.

Штатив телескопический

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.006 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.008 СБ

1 шт.

Приспособления и документация для юстировки и поверки термогигрометров ИВА-6

Кабель КУ-2 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А (Н,НИ) при поверке

ЦАРЯ.685611.007

1 шт.

**

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н) по интерфейсу RS485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

**

Кабель КИ-4 для подключения измерительных преобразователей термогигрометров ИВА-6А(Н,НИ) к СОМ-порту ПК при юстировке и поверке

ЦАРЯ.685611.009

1 шт.

**

Комплекс 12-ти канальный для юстировки и поверки до 12 преобразователей термогигрометров ИВА-6А(Н,НИ)

ЦАРЯ.685611.012

1 шт.

**

Переходная втулка для установки измерительного преобразователя в образцовый генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.008

1 шт.

**

Переходная втулка для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

**

Удлинительный кабель для подключения измерительных преобразователей ДВ2ТСМ модификаций А, Б к блоку индикации термогигрометров ИВА-6АР при поверке

ЦАРЯ.746612.010

1 шт.

**

Кабель для юстировки и поверки ДВ2ТСМ

ЦАРЯ.746612.013

1 шт.

**

Методика поверки

РТ-МП-6110-448-2019

1 экз.

**
