ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГБУ «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора

по производственной метрологии

Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru

А.Е. Коломин

2024 г.

геи. Устройства имитационно-поверочные «FieldCheck».

Методика поверки МП 208-053-2024 г. Москва

2024 г.

СОДЕРЖАНИЕ
  • 1 ОБЩИЕ ПОЛОЖЕНИЯ.....................................................................................................................

  • 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ.................................................

  • 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ..........................................................

  • 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ..............................

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ.........

  • 6 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ..............

  • 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ.........................................................................

  • 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ...........................

  • 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.......................... 7

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ И

ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ....................................................................................................................................

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

11

Приложение А

12

Приложение Б

14

Приложение В

17

Приложение Г

20

Приложение Д

23

Приложение Е

26

Приложение Ж

29

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящий документ распространяется на устройства имитационно-поверочные Fieldcheck (далее - устройство FieldCheck) и устанавливает методику, объём и последовательность периодической поверки.

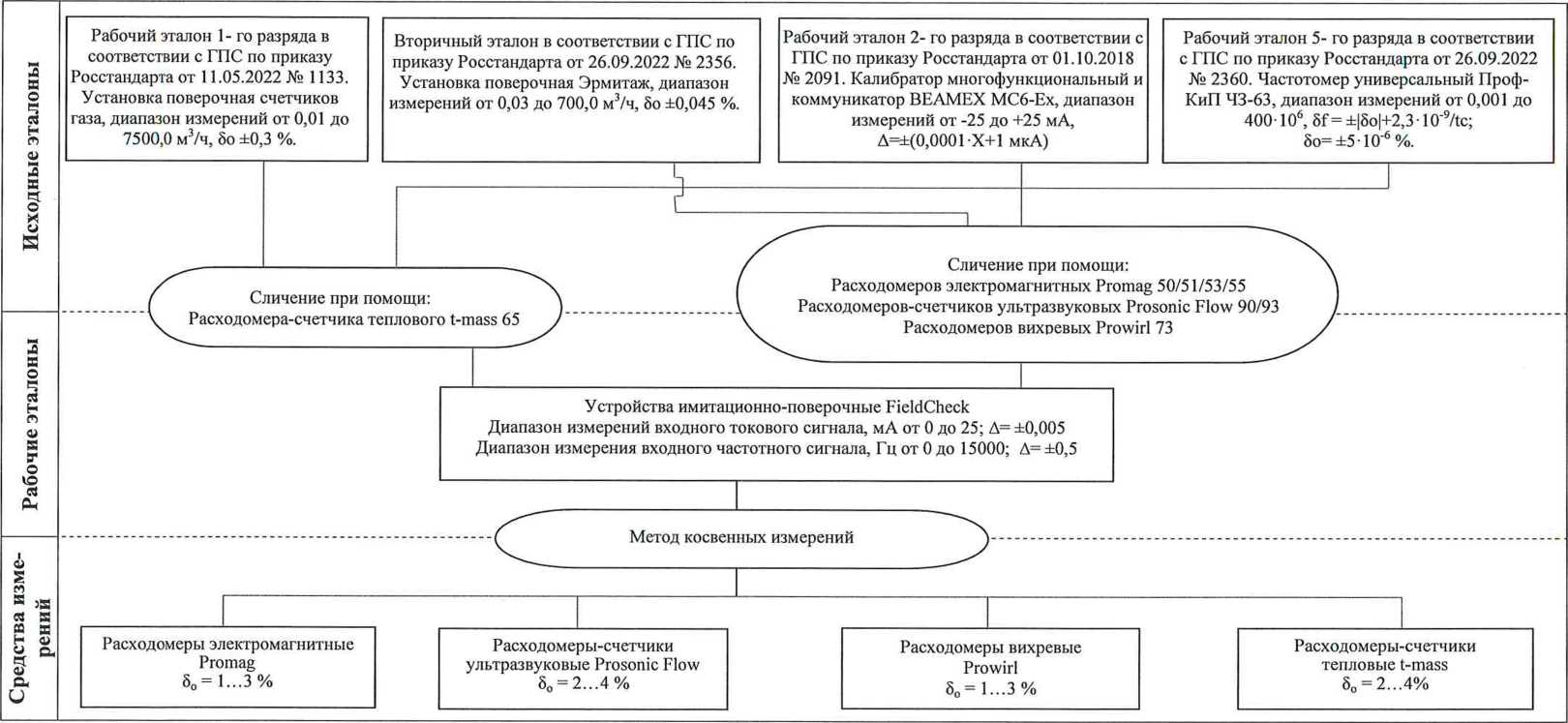

  • 1.2 Реализация данной методики обеспечивает метрологическую прослеживаемость Fieldcheck к:

Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019;

Государственному первичному эталону единиц объемного и массового расходов газа ГЭТ 118-2017;

Государственному первичному эталону единицы времени, частоты и национальной шкалы времени ГЭТ 1-2022;

Государственному первичному эталону единицы силы постоянного электрического тока ГЭТ4- 91

в соответствии с локальной поверочной схемой для средств измерений объема жидкости и массы газов № 1.

  • 1.3 В результате поверки должны быть подтверждены следующие метрологические требования, приведенные в таблице 1.

Таблица 1

Наименование характеристики

Значение

Диапазон измерения токового сигнала, мА

от 0 до 25

Пределы абсолютной погрешности измерения токового сигнала, мкА

±5

Диапазон измерения частотного сигнала, Гц

от 0 до 15 000

Пределы абсолютной погрешности частотного сигнала, Гц

±0,5

  • 1.4 В методике поверки реализованы методы передачи единиц величин непосредственным сличением и методом косвенных измерений.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

2.1 При проведении поверки выполняют операции, приведенные в таблице 2. Таблица 2

Наименование операции поверки

Проведение операций при

Номер раздела (пункта) методики поверки

первичной поверке

периодической поверке

Внешний осмотр

Да

Да

7

Подготовка к поверке и опробование средства измерений

Да

Да

8

Проверка программного обеспечения

Да

Да

9

Определение метрологических характеристик средства измерений и подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

10

Оформление результатов поверки

Да

Да

11

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C                      20 ±5

  • - относительная влажность окружающего воздуха, %           от 30 до 95

  • - атмосферное давление, мм рт. ст.                             от 720 до 790

  • 3.2. При проведении поверки отсутствуют вибрации, тряски, магнитные поля и удары, влияющие на работу устройства FieldCheck, эталонных средств измерений и расходомеров.

  • 3.3. Условия эксплуатации для эталонных средств измерений и расходомеров должны соответствовать требованиям их эксплуатационной документации.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 Проведение поверки должен выполнять персонал, отвечающий требованиям, предъявляемым к поверителям средств измерений, знающий принцип действия используемых при проведении поверки эталонов и средств измерений, изучивший настоящую методику поверки, эксплуатационную документацию на устройство FieldCheck и прошедший инструктаж по технике безопасности.

  • 4.2 Допускается проводить поверку с привлечением обученного персонала, под непосредственным руководством поверителя.

5. МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки применяют средства поверки, приведенные в таблице 3.

Таблица 3

Операции поверки, требующие применение средств поверки (номер пункта настоящей методики)

Метрологические и технические требования к средствам поверки, необходимые для проведения поверки

Перечень рекомендуемых средств поверки

8, 10

Вторичный или рабочий эталон по приказу Рос-стандарта от 26.09.2022 № 2356 с диапазоном воспроизведения объемного расхода соответствующим диапазону поверочных расходов используемого расходомера с доверительными границами суммарной погрешности не превышающими 1/3 пределов допускаемой относительной погрешности расходомера.

Установки поверочные

Эрмитаж

per. №71416-18

8, 10

Рабочий эталон 1-го разряда по приказу Рос-стандарта от 11.05.2022 № 1133 с диапазоном воспроизведения объемного расхода соответствующим диапазону поверочных расходов используемого расходомера с доверительными границами суммарной погрешности не превышающими 1/3 пределов допускаемой относительной погрешности расходомера.

Установка поверочная счетчиков газа per. №43974-10

8, 10

Рабочий эталон 2- го разряда в соответствии с ГПС по приказу Росстандарта от 01.10.2018 № 2091, диапазон измерений от -25 до +25 мА, А=±(0,0001’Х+1 мкА)

Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МСб-Ех,

Операции поверки, требующие применение средств поверки (номер пункта настоящей методики)

Метрологические и технические требования к средствам поверки, необходимые для проведения поверки

Перечень рекомендуемых средств поверки

per. №52489-13

8, 10

Частотомер , диапазон измерений от 0 до 15 кГц, относительная погрешность не более 0,001 %

Частотомеры универсальные ПрофКиП 43-63, per. № 82648-21

8, 10

Источник постоянного тока и напряжения 24 В.

Источник постоянного тока и напряжения 24 В ИПС-300-220/24В-10А

8, 10

Измеритель влажности, температуры окружающего воздуха и атмосферного давления, диапазон измерений температуры от +10 до +30 °C с пределами допускаемой абсолютной погрешности: ±0,5 °C диапазон измерений влажности от 30 до 80 % с пределами допускаемой основной абсолютной погрешности ±3 %, диапазон измерений давления от 84 до 106 кПа с пределами допускаемой абсолютной погрешности ±0,5 кПа

Т ермогигрометр

ИВА-6А-Д per. № 82393-21

8, 10

Расходомер электромагнитный Promag 50/51/53/55, per. № 14589-09 или 14589-14.

8, 10

Расходомер-счетчик ультразвуковой Prosonic Flow 90/93, per. № 29674-08 или 29674-12.

8, 10

Расходомер вихревой Prowirl 73 per. № 15202-09 или 15202-14.

8, 10

Расходомер-счетчик тепловой t-mass 65 per. № 35688-09 или 35688-13.

8, 10

Персональный компьютер (далее - ПК) с установленным на нем пакетом программ FieldCare.

Примечание - Допускается использовать при поверке другие утвержденные и аттестованные эталоны единиц величин, средства измерений утвержденного типа и поверенные, удовлетворяющие метрологическим требованиям, указанным в таблице, кроме перечисленных типов утвержденных расходомеров.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки соблюдают требования безопасности, определяемые:

  • - правилами безопасности труда и пожарной безопасности, действующими на предприятии, в условиях которого проводится поверка;

  • - правилами безопасности при эксплуатации используемых средств поверки, приведенными в их эксплуатационной документации;

  • - правилами безопасности при эксплуатации поверяемого устройства FieldCheck, приведенными в его эксплуатационной документации.

  • 6.2 Монтаж и демонтаж средств измерений проводят при отключенном питании.

  • 6.3 Монтаж электрических соединений проводят в соответствии с требованиями безопасности, установленные в документах ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила эксплуатации электроустановок потребителей», «Правила охраны труда при эксплуатации электроустановок потребителей».

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

При внещнем осмотре средства измерений устанавливают:

  • - комплектность устройства FieldCheck соответствует паспорту;

  • - на устройствах, являющихся составными компонентами устройства FieldCheck, отсутствуют механические повреждения, препятствующие их применению;

  • - серийные номера устройств, являющихся компонентами устройства FieldCheck, соответствуют серийным номерам, указанным в паспорте.

Результаты внещнего осмотра считают положительными, если вьщолняются вьппепе-речисленные требования.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Подключают устройство FieldCheck к источнику питания.

  • 8.2 В соответствии с набором интерфейсов Simubox, входящих в состав устройства Fieldcheck, поочередно подключают устройство FieldCheck к соответствующим расходомерам, указанным в таблице №2 (далее - расходомеры сравнения), в соответствии с руководством по эксплуатации устройства FieldCheck. Контролируют для каждого расходомера сравнения появление следующей информации на дисплее устройства FieldCheck.

    Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru

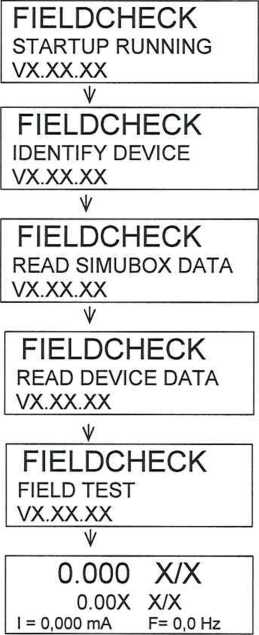

Рисунок 1.

Результаты опробования считают положительными, если на дисплее устройства Field-Check при подключении каждого из расходомеров сравнения появляются приведенные на рисунке 1 сообщения с указанием конкретных значений вместо значков X.

При опробовании, на дисплее устройства FieldCheck может появляются сообщения «CALIBRATION DATE FIELDCHECK AND SIMUBOX EXPIRING» или «CALIBRATION DATE FIELDCHECK EXPIRING» или «CALIBRATION DATE SIMUBOX EXPIRING». Сообщения игнорировать.

  • 8.3. Подготовка к поверке расходомеров сравнения.

  • 8.3.1 Подтвердить запись в Федеральном информационном фонде по обеспечению единства измерений об актуальной поверке расходомеров сравнения.

  • 8.3.2 Определить погрешность токовых выходов расходомеров сравнения в соответствии с их руководством по эксплуатации. Абсолютная погрешность токового выхода расходомеров сравнения не должна превышать 0,01 мА. В случае, если погрешность токового выхода превьппает 0,01 мА, то проводят калибровку токового выхода расходомера сравнения.

  • 8.3.3 Определяют погрешность частотных выходов расходомеров сравнения (при наличии таковых) в соответствии с их руководством по эксплуатации. Абсолютная погрешность частотного выхода расходомеров сравнения не должна превышать 0,5 Гц. В случае, если абсолютная погрешность частотного выхода расходомеров сравнения превышает 0,5 Гц, то проводят калибровку частотного выхода расходомера.

  • 8.3.4 Результат подготовки к поверке расходомеров считается положительным, если вьшолняются требования пунктов 8.3.1 -8.3.3.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1. Отображение номера версии ПО осуществляется на дисплее устройства FieldCheck при его включении (как неактивное, не подлежащее изменению). Цифровой идентификатор ПО на дисплее устройства FieldCheck не отображается.

Перечень идентификационных данных ПО, приведен в таблице 4.

Таблица 4

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения*

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Fieldcheck SW

71135666 FC

EastEU.FDR

Vl.07.zz

0x8689

*- символами ZZ обозначены числовые обозначения в версии ПО, не влияющие на метрологические характеристики

Результаты проверки идентификационных данных ПО считают положительными, если номер версий ПО отобразившийся на дисплее устройства FieldCheck, соответствует номеру версии ПО, указанный в таблице 4.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Поверка выполняется с использованием расходомеров для каждого интерфейса Simubox, входящих в состав устройства FieldCheck

  • 10.1 Поверка устройства FieldCheck с использованием электромагнитного расходомера Promag.

Согласно руководству по эксплуатации электромагнитного расходомера частотноимпульсный выход расходомера переводят в частотный режим работы.

В соответствии с руководством по эксплуатации на устройство FieldCheck проводят его подключение к электромагнитному расходомеру.

  • 10.1.2 С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION   APPLICAT./OUTPUT —> OUTPUTS) задаются настройки CURR OUT (то

ковый выход) и FREQ OUT (частотный выход).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> PARAMETER) задаются значения имитируемого расхода:

0,8Qmax (параметру FLOW 100 % присваивается значение МАХ, отображаемое на дисплее);

0,2Qmax (параметр МР 2 = 25 %);

0,4Qmax (параметр МР 3 = 50 %);

минимальное (четвертое) значение расхода задается устройством FieldCheck автоматически и составляет 0,04Qmax-

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> LIMIT VALUES) задается допускаемая относительная погрещность вторичного преобразователя по расходу, составляющая 0,5 % (BASIC FLOW LIM = 0,5).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> LIMIT VALUES) задается допускаемая погрещность вторичного преобразователя по токовому выходу, равная 0,02 мА (DEVIATION CURRENT = 0,02 mA).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION LIMIT VALUES) задается допускаемая абсолютная погрещность вторичного преобразователя по частотному выходу, равная 1,0 Гц (DEVIATION FREQUENCY = 1,00 Hz).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION —> OPERATION) выбирается вариант комплексной поверки (VERIFICATION = TRANSM. + SENSOR).

  • 10.1.3 в соответствии с руководством по эксплуатации устройства FieldCheck производится запуск процедуры поверки расходомера. По окончании поверки проводится сохранение ее результатов в памяти устройства FieldCheck для последующего вывода отчета о результатах поверки на печать.

Контролируют в отчете, автоматически сформированном устройством FieldCheck отсутствие сообщения Failed (пример отчета см. в приложении Б).

  • 10.1.4 В электромагнитном расходомере проводится изменение калибровочного коэффициента не менее, чем на 0,5.

Повторяют действия по пункту 10.1.3.

Контролируют в отчете, автоматически сформированном устройством FieldCheck в графе Amplifier наличие сообщения Failed, (пример отчета см. в приложении В).

  • 10.1.5 Результаты поверки устройства FieldCheck с электромагнитным расходомером считают положительными, если выполняются требования пунктов 10.1.3, 10.1.4.

10.2. Поверка устройства FieldCheck с использованием ультразвукового расходомера-счетчика Pro sonic Flow.

  • 10.2.1 Согласно руководству по эксплуатации ультразвукового расходомера его частотно-импульсный выход переводят в частотный режим работы.

Устройство FieldCheck согласно его руководству по эксплуатации подключают к ультразвуковому расходомеру.

Согласно руководству по эксплуатации устройства FieldCheck сенсоры ультразвукового расходомера устанавливают в блок диагностики Prosonic Flow test block.

  • 10.2.2 С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> APPLIC./OUTPUT) задается настройка CHANNEL 1 (канал 1).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION APPLICAT./OUTPUT OUTPUTS) задаются настройки CURR OUT (токовый выход) и FREQ OUT (частотный выход).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION PARAMETER) задаются значения имитируемого расхода:

0,8Qmax (параметру FLOW 100 % присваивается значение МАХ, отображаемое на дисплее);

0,2Qmax (параметр МР 2 = 25 %);

0,4Qmax (параметр МР 3 = 50 %);

минимальное (четвертое) значение расхода задается устройством FieldCheck автоматически и составляет 0,04Qmax-

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> LIMIT VALUES) задается допускаемая относительная погрешность вторичного преобразователя по расходу, составляющая 0,7 % (BASIC FLOW LIM.= 0,7).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION —> LIMIT VALUES задается допускаемая погрешность вторичного преобразователя по токовому выходу, равная 0,02 мА (DEVIATION CURRENT = 0,02 mA).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION LIMIT VALUES) задается допускаемая погрешность вторичного преобразователя по частотному выходу, равная 1,0 Гц (DEVIATION FREQUENCY = 1,00 Hz).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION —> OPERATION) выбирается вариант комплексной поверки (VERIFICATION = TRANSM. + SENSOR).

  • 10.2.3 В соответствии с руководством по эксплуатации устройства FieldCheck производится запуск процедуры поверки расходомера. По окончании поверки производится сохранение ее результатов в памяти устройства FieldCheck для последующего вывода отчета о результатах поверки на печать.

  • 10.2.4 Результаты поверки устройства FieldCheck с использованием ультразвукового расходомера считают положительными, если в отчете, автоматически сформированном устройством FieldCheck, отсутствуют сообщения Failed (пример отчета см. в приложении Г).

  • 10.3. Поверка устройства FieldCheck с использованием расходомера вихревого Prowirl

  • 10.3.1 Устройство FieldCheck согласно его руководству по эксплуатации подключают к вихревому расходомеру.

  • 10.3.2 С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —» VERIFICATION APPLICAT./OUTPUT FLOW SPECIFICATION) задается настройка VOLUME.

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION -> APPLICAT./OUTPUT OUTPUTS) задаются настройки CURR OUT (токовый выход).

с помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION PARAMETER) задаются значения:

0,8Qmax (параметру FLOW 100 % присваивается значение МАХ, отображаемое на дисплее);

0,2Qmax (параметр МР 2 = 25 %);

0,4Qmax (параметр МР 3 = 50 %);

минимальное (четвертое) значение расхода задается устройством FieldCheck автоматически и составляет 0,04Qmax.

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —* LIMIT VALUES) задается допускаемая погрешность вторичного преобразователя по расходу, составляющая 0,5 % (BASIC FLOW LIM.= 0,5).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION LIMIT VALUES) задается допускаемая абсолютная погрешность вторичного преобразователя по температуре, составляющая 2,0 °C (DEVIAT. TEMPERATURE = 2,0 °C).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> LIMIT VALUES) задается допускаемая абсолютная погрешность вторичного преобразователя по токовому выходу, равная 0,02 мА (DEVIATION CURRENT = 0,02 mA).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION —> OPERATION) выбирается вариант комплексной поверки (VERIFICATION = TRANSM. + SENSOR).

  • 10.3.3 в соответствии с руководством по эксплуатации устройства FieldCheck производится запуск процедуры поверки расходомера. По окончании поверки производится сохранение ее результатов в памяти устройства FieldCheck для последующего вывода отчета о результатах поверки на печать.

  • 10.3.4 Результаты поверки устройства FieldCheck с вихревым расходомером считают положительными, если в отчете, автоматически сформированном устройством FieldCheck, отсутствуют сообщения Failed (пример отчета см. в приложении Д).

  • 10.4 Поверка устройства FieldCheck с использованием Расходомера-счетчика теплового t-mass 65.

  • 10.4.1 Согласно руководству по эксплуатации Расходомера-счетчика теплового t-mass 65 его частотно-импульсный выход переводят в импульсный режим работы.

Устройство FieldCheck согласно его руководству по эксплуатации подключают к Расходомеру-счетчику теплового t-mass 65.

  • 10.4.2 С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> SIMULATION CONFIGURATION -> FLOW SPECIFICATION) задается настройка MASS FLOW.

C помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION   APPLICAT./OUTPUT -> OUTPUTS) задаются настройки CURR OUT (то

ковый выход) и FREQ OUT (частотный выход).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION PARAMETER) задаются значения имитируемого расхода, при которых будет вьшолняться поверка:

0,8Qmax (параметру FLOW 100 % присваивается значение МАХ, отображаемое на дисплее);

0,2Qmax (параметр МР 2 = 25 %);

0,4Qmax (параметр МР 3 = 50 %);

минимальное (четвертое) значение расхода задается устройством FieldCheck автоматически и составляет 0,04Qmax.

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION —> LIMIT VALUES) задается допускаемая относительная погрешность вторичного преобразователя по расходу, составляющая 2,0% (BASIC FLOW LIM.= 2,0%).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION —> LIMIT VALUES) задается допускаемая абсолютная погрешность вторичного преобразователя по токовому выходу, равная 0,02 мА (DEVIATION CURRENT = 0,02 mA).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION VERIFICATION LIMIT VALUES) задается допускаемая абсолютная погрешность вторичного преобразователя по частотному выходу, равная 1,0 Гц (DEVIATION FREQUENCY = 1,00 Hz).

С помощью соответствующих установок в устройстве FieldCheck (FUNCTION —> VERIFICATION OPERATION) выбирается вариант комплексной поверки (VERIFICATION = TRANSM. + SENSOR).

  • 10.4.3 В соответствии с руководством по эксплуатации устройства FieldCheck производится запуск процедуры поверки расходомера. По окончании поверки производится сохранение ее результатов в памяти устройства FieldCheck для последующего вывода отчета о результатах поверки на печать.

  • 10.4.4 Результаты поверки устройства FieldCheck с использованием Расходомера-счетчика теплового t-mass 65 считают положительными, если в отчете, автоматически сформированном устройством FieldCheck, отсутствуют сообщения Failed (пример отчета см. в приложении Е).

Результаты поверки устройства FieldCheck считают положительными, если по каждому пункту (п.10.1-10.4 рассматриваются только те, которые применялись) в настоящей методики поверки получены положительные результаты поверки.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки оформляют протоколом поверки по форме приложения А, к которому прикрепляются отчеты, автоматически сформированных устройством FieldCheck.

  • 11.1. Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Минпромторга России от 31 июля 2020 года № 2510 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 11.2 При положительных результатах поверки устройства FieldCheck, по заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

  • 11.3 При отрицательных результатах поверки, устройство FieldCheck к эксплуатации не допускается. По заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается извещение о непригодности, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

    Начальник отдела 208 ФГБУ «ВНИИМС»

    Начальник сектора ФГБУ «ВНИИМС»

    Ведущий инженер

    ФГБУ «ВНИИМС»

    Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru

    Б.А. Иполитов

    В.И. Никитин

    Д.П. Ломакин

Приложение А

Протокол поверки №__

Вид поверки: первичная/периодическая

Наименование, тип (модификация) поверяемого СИ: Устройства имитационно-поверочные

Fieldcheck

Серийный номер:_______

Регистрационный номер СИ в ФИФ ОЕИ (номер в Госреестре СИ):_________

Наименование нормативного документа, на основании которого выполнена поверка:

МП 208-053-2024 ГСП. Устройства имитационно-поверочные «FieldCheck»

Состав СИ:                           _____________________________________

Средства поверки:

Условия проведения поверки:

Температура окружающего воздуха,°C:___

Относительная влажность, %:____

Атмосферное давление, мм рт. ст.:____

Результаты поверки (по пунктам методики):

1. Внешний осмотр

Заключение: соответствует/не соответствует

8. Подготовка к поверке и опробование

Данные о поверке в Федеральном информационном фонде по обеспечению единства измерений на:

Расходомер электромагнитный Promag 50/51/53/55, рег.№ 14589-09 или 14589-14 (указать нужный номер), заводской(серийный) №.__________________

Расходомер-счетчик ультразвуковой Prosonic Flow 90/93, рег.№ 29674-08 или

29674-12 (указать нужный номер), заводской(серийный) №.___________________

Расходомер вихревой Prowirl 73, рег.№ 15202-09 или 15202-14 (указать нужный номер), заводской(серийный) №.____________________

Расходомер-счетчик тепловой t-mass 65, рег.№ 35688-09 или 35688-13 (указать нужный номер), заводской(серийный) №.___________________

Заключение: соответствует/не соответствует

9. Проверка программного обеспечения

Заключение: соответствует/не соответствует

10 Определение метрологических характеристик и подтверяедение соответствия средства измерений метрологическим требованиям

10.1 Поверка устройства FieldCheck с использованием электромагнитного расходомера Promag 50/51/53/55.

Заключение: соответствует/не соответствует

Отчет, автоматически сформированном устройством FieldCheck с отсутствие сообщения Fail прилагается

Отчет, автоматически сформированном устройством FieldCheck с сообщением Fail прилагается.

  • 10.2. Поверка устройства FieldCheck с использованием ультразвукового расходомера-счетчика Prosonic Flow 90/93.

Заключение: соответствует/не соответствует

Отчет, автоматически сформированном устройством FieldCheck с отсутствие сообщения Fail прилагается

  • 10.3. Поверка устройства FieldCheck с использованием расходомера вихревого Prowirl 73.

Заключение: соответствует/не соответствует

Отчет, автоматически сформированном устройством FieldCheck с отсутствие сообщения Fail прилагается

  • 10.4 Поверка устройства FieldCheck с использованием Расходомера-счетчика теплового t-mass 65.

Заключение: соответствует/не соответствует

Отчет, автоматически сформированном устройством FieldCheck с отсутствие сообщения Fail прилагается

Заключение: Устройства имитационно-поверочные FieldCheck, серийный №_______, на ос

новании результатов периодической (первичной) поверки признано пригодном к применению в качестве рабочего эталона единицы объема (объемного расходов), массы (массового расхода) в соответствии с локальной поверочной схемы для средств измерений объёма жидкости и массы газа в потоке, утвержденной ФГБУ «ВНИИМС».

Поверитель:

I ФИО /

Приложение Б

Пример отчета поверки Расходомера электромагнитного Promag___с отсутствием сообщения

«Failed»

DTM Version: 3.34.00

Page 1/3

Flowmeter Verification Certificate Transmitter

Customer

Plant

Order c»de

PROMAG 50 H DN50

Device type

M1QB6919000_______

Serial number

V2.04.00_____________

Software Version Transmitter

22.12.2023___________

Verification date

Tag Name

0.7479 - 0.7479

K-Factor

8___

Zero point

VI.04.10_____________

Software Version l/O-Module

15:17___

Verification time

Verification result Transmitter: Passed

Test item

Result

Applied Limits

Amplifier

Passed

Basis: 0.52 %

Current Output 1

Passed

0.02 mA

Frequency Output 1

Passed

1.0 Hz

Test Sensor

Passed

FieldCheck Details

Simubox Details

Production number

Production number

1.07.10

1.00.02

Software Version

Software Version

02/2023

02/2023

Last Calibration Date

Last Calibration Date

Date

Overall results:

The achieved test results show that the instrumment is completely functional, and the measuring results lie within +/- 1% of the oriainal calibration.

The calibration of the Fieldcheck test system is fully traceable to national standards.

Operator's Sign

Inspector's Sign

1) Prerequisite Is an additional proof of electrode integrity with a high voltage lest.

Endress+Hauser
Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru

Page 2/3

FieldCheck - Result Tab Transmitter

Customer

Order code

Device type

PROMAG 50 H DN50

Serial number

Mt086919000

Software Version Transmitter

V2.04.00

Verification date

22.12.2023

Plant

Taq Name

_

K-Factor

0.7479 - 0.7479

Zero point

8

Software Version l/O-Module

V1.04,10

Verification time

15:17

Verification Flow end value (100 %); 942,478 dm3/m

Flow speed 8.00 m/s

Passed / Failed

Test item

Simul. Signal

Limit Value

Deviation

Test Transmitter

Amplifier

47.124 dm3/m (5%)

1.00%

0.08 %

188.496 dm3/m (20.0%)

0.60 %

0.07 %

376.991 dm3/m (40.0%)

0,55 %

0,02 %

942.478 dm3/m (100%)

0.52 %

0.01 %

Current Output 1

4.000 mA (0%)

0.02 mA

-0.006 mA

4.800 mA (5%)

0.02 mA

-0.004 mA

8.000 mA (25.0%)

0.02 mA

-0.005 mA

12.000 mA (50.0%)

0.02 mA

-0.006 mA

20.000 mA (100%)

0.02 mA

-0.008 mA

Frequency Output 1

0 Hz (0%)

1.0 Hz

0.0 Hz

50.0 Hz (5%)

1.0 Hz

0.0 Hz

250.0 Hz (25.0%)

1.0 Hz

0.0 Hz

500.0 Hz (50.0%)

1.0 Hz

0.0 Hz

1000.0 Hz (100%)

1,0 Hz

0.0 Hz

Start value

Limits ranqe

Measured value

Test Sensor

Coil Curr. Rise

4.100 ms

0.000..11.625

ms

5.245 ms

Coil Curr. Stability

Electrode Inteqrity

mV

0.0..300.000 mV

0.000 mV

X

1 ?

1 1

Passed

Failed

not tested

i        not testable

Attention          1

Page 3/3

FieldCheck: Parameters Transmitter

Customer

Order code

Device type

PROMAG 50 H DN50

Serial number

М10В691ЭООО

Software Version Transmitter

V2.04.00

Verification date

22.12.2023

Plant                             !

Taq Name

K-Factor

0.7479 - 0.7479

Zero point

8

Software Version l/O-Module

VI .04.10

Verification time

15:17

Curent Output

Assign

Current Range

Value 0_4mA

Value 20 mA

Terminal 26/27

VOLUME FLOW

4-20 mA activ

0.0 dm3/m

300.00

dm3/m

Frequency OutDut

Assign

Start value freauencv

End value freauencv

Value f low

Value f high

Output signal

Terminal 24/25

VOLUME FLOW

OHz

1000 Hz

0.0 dm3/m

300.00

dm3/m

Passive/Negat ive

Приложение В

Пример отчета поверки Расходомера электромагнитного Promag___с сообщения «Failed»

DTM Version; 3.34.00

Flowmeter Verification Certificate Transmitter

Page 1/3

Customer

Plant

Order code

PRQMAG 50 H DN50

Device type

M10B6919000_______

Serial number

V2.04.00__

Software Version Transmitter

22.12.2023___________

Verification date

Tag Name

1.7479-1.7479

K-Factor

8____________________

Zero point

V1.04.10_____________

Software Version l/O-Module

15:39________________

Verification time

Verification result Transmitter: Failed

Test item

Result

Applied Limits

Amplifier

Failed

Basis; 0.52 %

Current Output 1

Passed

0.02 mA

Frequency Output 1

Passed

1.0 Hz

Test Sensor

Passed

...

Fieldcheck Details

Simubox Details

Production number

Production number

1.07.10

1.00.02

Software Version

Software Version

02/2023

02/2023

Last Calibration Date

Last Calibration Date

Date

Operator's Sign

Inspector’s Sign

Endress+Hauser 137

Page 2/3

FieldCheck - Result Tab Transmitter

Customer

Order code

Device type

PROMAG 50 H DN50

Serial number

M10B6919000

Software Version Transmitter

V2.04,00

Verification date

22.12.2023

Plant

Taq Name

—____

K-Factor

1.7479 -1.7479

Zero point

8

Software Version 170-ModuIe

VI .04.10

Verification time

15:39

Verification Flow end value (100 % ): 942.478 dm3/m Flow speed 8.00 m/s

Passed / Failed

Test item

Simul. Siqnal

Limit Value

Deviation

Test Transmitter

X

Amplifier

47.124 dm3/m (5%)

1.00%

37.21 %

X

188.496 dm3/m (20.0%)

0.60 %

42.08 %

X

376.991 dm3/m (40.0%)

0.55 %

42.47 %

X

942.478 dm3/m (100%)

0.52 %

42.83 %

Current Output 1

4.000 mA (0%)

0.02 mA

-0.006 mA

4.800 mA (5%)

0.02 mA

-0.005 mA

8.000 mA (25.0%)

0.02 mA

-0.005 mA

12.000 mA (50.0%)

0.02 mA

-0.003 mA

20.000 mA (100%)

0.02 mA

-0.008 mA

Frequency Output 1

0 Hz (0%)

1.0 Hz

0.0 Hz

50.0 Hz (5%)

1.0 Hz

0.0 Hz

250.0 Hz (25.0%)

1.0 Hz

0.0 Hz

500.0 Hz (50.0%)

1.0 Hz

0.0 Hz

1000,0 Hz (100%)

1.0 Hz

0.0 Hz

Start value

Limits ranqe

Measured value

Test Sensor

Coil Curr. Rise

4.100 ms

0.000..11.625

ms

5.258 ms

Coil Curr. Stability

_

_

Electrode Inteqrity

mV

0.0..300.000 mV

0.000 mV

X

! 1

Passed

Failed

not tested

not testable

Attention          i

Page 3/3

FieldCheck: Parameters Transmitter

Customer

Order code

Device type

PROMAG 50 H DN50

Serial number

M10B691S000

Software Version Transmitter

V2.04.00

Verification date

22.12.2023

Plant

Taq Name

__

K-Factor

1.7479 -1.7479

Zero point

8

Software Version l/O-Module

VI .04.10

Verification time

15:39

Curent Output

Assign

Current Range

Value 0_4mA

Value 20 mA

Terminal 26/27

VOLUME FLOW

4-20 mA activ

0.0 dm3/m

300.00 dm3/m

Frequency OutDUt

Assign

Start value freauencv

End value freauencv

Value f low

Value f high

Output signal

Terminal 24/25

VOLUME FLOW

0 Hz

1000 Hz

0.0 dm3/m

300.00

dm3/m

Passive/Negat ive

Приложение Г

Пример отчета поверки Расходомера-счетчика ультразвуковой Prosonic Flow___________с

отсутствие сообщения «Failed»

DTWI Version: 3.34.00

Page 1Л

Flowmeter Verification Certificate Transmitter

Customer

Plant

Order code

Tag Name

PROSONIC FLOW 93 4 OTHERS

1-1

Device type

K-Factor

A705E902000

0

Serial number

Zero point

V2.01.00

VI .05.00

Software Version Transmitter

Software Version !/O-Module

22.12.2023

14:51

Verification date

Verification time

Verification result Transmitter: Passed

Test item

Result

Applied Limits

Amplifier channel 1

Passed

Basis: 0.76 %

Current Output 1

Passed

0.02 mA

Pulse Output 1

Passed

1 P

Test Sensor

Passed

FieldCheck Details

Simubox Details

Date

Operator's Sign

Inspector’s Sign

Production number

1.07.10

Production number

10000.00

Software Version

Software Version

02/2023

02/2023

Last Calibration Date

Last Calibration Date

Endress+Hauser iSF

Page 2/3

FieldCheck - Result Tab Transmitter

Customer

Order code

Device type

PROSONIC FLOW 93 4 OTHERS

Serial number

A705E902000

Software Version Transmitter

V2.01.00

Verification date

22.12.2023

Verification time

Plant

Taq Name

_

K-Factor

1-1

Zero point

0

Software Version l/O-Modu!e

VI .05.00

14:51

Verification Flow end value (100 %): 42.765 l/s Flow speed 8,00 m/s

Application: Water

Passed / Failed

Test item

Simul. Signal

Limit Value

Deviation

Test Transmitter

Amplifier channel 1

2.138 i/s (5%)

1.95%

0.36 %

10,691 l/s (25.0%)

0.95 %

0.07 %

21.382 l/s (50.0%)

0,82 %

0.05 %

42.765 l/s (100%)

0.76 %

0.04 %

Current Output 1

4.000 mA (0%)

0.02 mA

-0.007 mA

4.800 mA (5%)

0.02 mA

-0.008 mA

8.000 mA (25.0%)

0.02 mA

-0.009 mA

12.000 mA (50.0%)

0.02 mA

-0.011 mA

20.000 mA (100%)

0.02 mA

-0.015 mA

Pulse Output 1

125 P

1 P

OP

Test Sensor (PCL1FLB)

Desired value

Measured value

Limits range

*

Delta T (ns)

0

0.340

+/-2

Period (us)

70

70.790

+/-10%

Signal strength

>60

92.989

Sound speed (m/s )

1480

1465.029

+/-10%

''

X

1

Passed

Failed

not tested

not testable

Attention

Page 3/3

FieldCheck: Parameters Transmitter

Customer

Order code

Device type

PROSONIC FLOW 93 4 OTHERS

Serial number

A705E902000

Software Version Transmitter

V2.01.00

Verification date

22.12.2023

Plant

Taq Name

_

K-Factor

1 -1

Zero point

0

Software Version l/O-Module

VI .05.00

Verification time

14:51

Curent Output

Assign

Current Range

Value 0_4mA

Value 20 mA

Terminal 26/27

VOLUME FLOW CHI

4-20 mA activ

Pulse Output

Assign

Pulse Value

Output signal

Pulse width

T erminal 24/25

VOLUME FLOW CHI

1.000 l/P

Passive/Positiv e

100.00 ms

Пример отчета поверки Расходомера вихревого Prowirl «Failed»

Приложение Д

с отсутствие сообщения

DTWI Version: 3.34.00

Page 1/3

Flowmeter VerificatlonCertifLcate Transmitter

Customer

Plant

Order code

PROWIRL 73 DN50

Device type

F616BB02000_______

Serial number

VI .06.00______________

Software Version Transmitter

22.12.2023___________

Verification date

Тад Name

9.314199-9.319264 K-Factor / К-Factor Comp.

Zero point

Software Version l/O-Module

14:20________________

Verification time

Verification result Transmitter: Passed

Test item

Result

Applied Limits

Amplifier

Passed

Basis: 0.50 %      !

Temperature

Passed

ZOC       i

Current Output 1

Passed

0.02 mA       i

Test Sensor

Passed

FieldCheck Details

Production number

1.07.10_________

Software Version

02/2023________

Last Calibration Date

Simubox Details

Producfion number

1.00.02_________

Software Version

02/2023________

Last Calibration Date

Date

Operator's Sign

Inspector’s Sign

Endress+Hauser

Page 2/3

FieldCheck - Result Tab Transmitter

Customer

Order code

Device type

PROWIRL73 DN50

Serial number

F616BB02000

Software Version Transmitter

VI .06.00

Verification date

22.12.2023

Plant

Taq Name

K-Factor / K-Factor Comp.

9.314199-9.319264

Zero point

Software Version l/O-Module

Verification time

14:20

Verification Flow end value (100 % ): 54.871 m3/h Flow speed 8.02 m/s

Application: Water

Type of flow unit; VOLUME FLOW

Passed / Failed

Test item

Simul. Siqnai

Limit Value

Deviation

Test Transmitter

■*

Amplifier

2.739 m3/h (5.0%)

0.50 %

0.02 %

13.702 m3/h (25.0%)

0.50 %

0.01 %

27.404 m3/h (50.0%)

0.50 %

-0.01 %

54.871 m3/h (100%)

0.50 %

0.01 %

Temperature

Ranqe -40.6 C

2.0 C

-0.49 C

Ranqe 12.7 C

2.0 C

-0.50 C

Ranqe 177.3 C

2.0 C

-0.09 C

Ranqe 279.3 C

2.0 C

-0.35 C

Current Output 1

4.000 mA (0%)

0.02 mA

-0.009 mA

4.800 mA (5.0%)

0.02 mA

-0.007 mA

8.000 mA (25.0%)

0.02 mA

-0.010 mA

12.000 mA (50.0%)

0.02 mA

-0.011 mA

20.000 mA (100%)

0.02 mA

-0.015 mA

Test Sensor

Limits ranqe

Measured value

Comments

Sense voltage 1

+1,8 V... +4,3 V

+2.746 V

Preamp, not connected or defective if value negative

Sense voltage 2

+1,8V.,. +4,3 V

+2.760 V

Preamp, not connected or defective if value negative

Sense voltage difference

  • < 0,3 V passed

  • < 0,5V warning >/= 0.5 V failed

+0.014 V

X

? 1 ! 1

Passed

Failed

not tested

not testable        1

Attention          !

Page 3/3

FieldCheck: Parameters Transmitter

Customer

Order code

Device type

PROW)RL73 DNSO

Serial number

F616BB02000

Software Version Transmitter

VI ,06.00

Verification date

22.12.2023

Plant

Taq Name

_

K-Factor! K-Factor Comp.

9.31419Э-9.319264

Zero point

Software Version l/O-WIodule

Verification time

14:20

Curent Output

Assign

Current Range

Value 0_4mA

Value 20 mA

1-2

VOLUME FLOW

4-20 mA activ

0.0 m3/h

23354.00 m3/h

Приложение E

Пример отчета поверки Расходомера-счетчика теплового t-mass 65 с отсутствие сообщения «Failed»

DTM Version; 3.34.00

Page 1/3

Flowmeter Verification Certificate Transmitter

Plant

Customer

Order code

PROLINE T_MASS 65 DN49

Device type

M205F302000___________

Serial number

VI .01.04___________________

Software Version Transmitter

22.12.2023__

Verification date

Tag Name

0-0

К-Factor

Zero point

Software Version l/O-Module

14:34________________

Verification time

Verification result Transmitter; Passed

Test item

Result

Applied Limits

Amplifier

Passed

Basis: 2.00 %

Heat Power Generation

Passed

1.5 mW

Ambient Resistance Test

Passed

1.0 Ohm

Heater Resistance Test

Passed

1.0 Ohm

Current Output 1

Passed

0.02 mA

Frequency Output 1

Passed

1.0 Hz

Test Sensor

Passed

0.5 C

Fieldcheck Details

Production number

1.07.10_________

Software Version

02/2023________

Last Calibration Date

Simubox Details

Production number

0.00.03_________

Software Version

02/2023________

Last Calibration Date

Date

Operator's Sign

Inspector's Sign

Endress+Hauser

Page 2/3

FieldCheck - Result Tab Transmitter

Customer

Order code

Device type

PROLINE T MASS 65 DN49

Serial number

M205F302000

Software Version Transmitter

V1.01.04

Verification date

22.12.2023

Plant

Tap Name

__

K-Factor

0-0

Zero point

0

Software Version l/O-Module

Verification time

14:34

Verification Flow end value {100 % ); 847.537 kg/h Application: Air

Passed / Failed

Test item

Simul. Signal

Limit Value

Deviation

Test Transmitter

Amplifier

42.377 kq/fi

2.00 %

0.08 %

84.754 kq/h

2.00 %

0.07 %

423.768 kq/h

2.00 %

0.03 %

847.537 kq/h

2.00 %

0.01 %

Heat Power Generation

10.000 mW

1.5 mW

0.0411 mW

20.000 mW

1.5 mW

0.0888 mW

100.000 mW

1.5 mW

0.4210 mW

200.000 mW

1.5 mW

0.7883 mW

Ambient Resistance Test

137.1 Ohm

1.0 Ohm

0.00 Ohm

100.0 Ohm

1.0 Ohm

0.01 Ohm

Heater Resistance Test

137.1 Ohm

1.0 Ohm

0.00 Ohm

100.0 Ohm

1.0 Ohm

0.01 Ohm

Current Output 1

4.000 mA (0%)

0.02 mA

-0.005 mA

4.800 mA

0.02 mA

-0.006 mA

8.000 mA

0.02 mA

-0.008 mA

12.000 mA

0.02 mA

-0.007 mA

20.000 mA

0.02 mA

-0.010 mA

Freauency Output 1

OHz (0%)

1.0 Hz

0.0 Hz

50.0 Hz

1.0 Hz

0.0 Hz

250.0 Hz

1.0 Hz

0.0 Hz

500.0 Hz

1.0 Hz

0.0 Hz

1000.0 Hz

1.0 Hz

0.0 Hz

Test Sensor

Sensor A // Sensor H (zero power)

Limit Value

Measured value

Temperature Difference Amb. - Heater

24.8 C // 24.7 C

0.5 C

0.0310 C

X

1 —

1

Passed

Failed

1         not tested

not testable

Attention

Page 3/3

FieldCheck: Parameters Transmitter

Customer

Order code

Device type

PROLINE T MASS 65 DN49

Serial number

M205P302000

Software Version Transmitter

VI .01.04

Verification date

22.12.2023

Plant

Taq Name

_

K-Factor

0-0

Zero point

0

Software Version l/O-Module

Verification time

14:34

Curent Output

Assign

Current Range

Value 0_4mA

Value 20 mA

Terminal 26/27

MASS FLOW

4-20 mA activ

0.0 kg/h

7200.00 kg/h

Frequency OutDUt

Assign

Start value freauencv

End value freauencv

Value f low

Value f high

Output signal

Terminal xx/xx

MASS FLOW

0 Hz

1000 Hz

0.0 kg/h

7200.00 kg/h

Passive/Positi ve

Приложение Ж

Локальная поверочная схема для средств измерений объема жидкости и массы газов № 2024-1

Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru



Приказ Росстандарта №1805 от 06.08.2024, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№   1805

06 августа 2024 г.

Москва

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», частью 5.4.13 подпункта 5.4 пункта 5 главы II Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации «О Федеральном агентстве по техническому пунктом 10 и абзацем четвертым пункта 11 методик поверки и внесения изменений в

от 17 июня 2004 г. № 294 регулированию и метрологии», Порядка установления, отмены них, утвержденного приказом Российской Федерации

Министерства промышленности и торговли от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

  • 1. Установить методику поверки МП 208-053-2024 «ГСИ. Устройства имитационно-поверочные «FieldCheck». Методика поверки», согласованную федеральным государственным бюджетным учреждением «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») 4 апреля 2024 г. для устройств имитационно-поверочных FieldCheck, производства фирмы «Endress+Hauser Flowtec AG», Швейцария, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 36934-12, согласно приложению к настоящему приказу.

  • 2. Отменить методику поверки МП 36934-12 «Устройства имитационноповерочные FieldCheck. Методика поверки», утвержденную государственным центром испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») 27 ноября 2011 г., для средств измерений, указанных в пункте 1 настоящего приказа.

  • 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

  • 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

    бюджетному учреждению институт метрологической

  • 5. Федеральному государственному «Всероссийский научно-исследовательский службы» внести соответствующие изменения в Федеральный фонд.

  • 6. Контроль за исполнением настоящего приказа оставляю за собой.

    < > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

    Заместитель Руководителя

    Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2024 г. № 1805

ГСИ. Устройства имитационно-поверочные «FieldCheck».

Методика поверки

МП 208-053-2024




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
