Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «09» августа 2017 г. №1703

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры ПЛОТ-3

Назначение средства измерений

Плотномеры ПЛОТ-3 предназначены для измерения плотности, вязкости и температуры жидкостей в процессе перекачки по технологическим трубопроводам или в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны).

Описание средства измерений

Принцип действия плотномеров ПЛОТ-3 - вибрационный. Резонансная частота колебаний чувствительного элемента датчика плотности и вязкости погруженного в жидкость, функционально связана с плотностью жидкости, а добротность колебательной системы чувствительного элемента - с кинематической вязкостью. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специальной электронной системы с обратной связью на основе пьезоэлёмента. Для измерения температуры жидкости в датчик плотности и вязкости встроен преобразователь температуры Pt-100. Корпус датчика изготавливается из нержавеющей стали, имеет цилиндрическую форму и является неразборной конструкцией. Обработку измерительной информации производит электронный преобразователь.

Плотномеры ПЛОТ-3 выпускаются в 5-ти модификациях: ПЛОТ-ЗМ, ПЛОТ-ЗБ, ПЛОТ-ЗБ-2, ПЛОТ-ЗБ-1Р и ПЛОТ-3 Б-1П. Во всех модификациях плотномеров ПЛОТ-3 используются однотипные датчики плотности, вязкости и температуры.

• - ПЛОТ-ЗМ являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в процессе перекачки по технологическим трубопроводам, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости и температуры размещен внутри внешнего корпуса цилиндрической формы, имеющего фланцы для подключения к трубопроводу. Поток контролируемой жидкости проходит непосредственно внутри внешнего корпуса. Электронный преобразователь размещен внутри собственного алюминиевого корпуса цилиндрической формы и крепится снаружи внешнего корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4-20) мА (в зависимости от комплекта поставки). Для визуального считывания измеренных значений плотности, кинематической вязкости и температуры корпус электронного преобразователя может дополнительно иметь жидкокристаллический индикатор (в зависимости от комплекта поставки).

• - ПЛОТ-ЗБ являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости и температуры устанавливается стационарно внутри резервуара. Электронный преобразователь.размещен непосредственно внутри неразборного корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 - 20) мА (в зависимости от комплекта поставки).

• - ПЛОТ-ЗБ-2 являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, а также в. карманах трубопроводов, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Электронный преобразователь размещен внутри неразборного корпуса плотномера. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 -20) мА (в зависимости от комплекта поставки).

• - ПЛОТ-ЗБ -1Р являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости и температуры плотномера в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0ExiaIIBT3X». Датчик плотности, вязкости и температуры не имеет внешнего корпуса и соединен с электронным преобразователем ленточным кабелем. Корпус электронного преобразователя совмещен с корпусом плотномера и имеет жидкокристаллический индикатор для отображения измеренных значений плотности, вязкости и температуры и 7 кнопок для управления плотномером. Корпус плотномера оборудован устройством временного крепления на горловину резервуара и устройством намотки кабеля на барабан.

• - ПЛОТ-ЗБ-1П являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости и температуры плотномера в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0ExiaIIBT3X». Датчик плотности, вязкости и температуры не имеет внешнего корпуса и соединен с электронным преобразователем кабелем круглого сечения. Электронный преобразователь размещен внутри собственного корпуса из пластмассы и имеет жидкокристаллический индикатор для отображения измеренных значений плотности, вязкости и температуры и 7 кнопок для управления плотномером.

Плотномеры ПЛОТ-3 могут выпускаются в различных исполнениях в зависимости от: (указывается в шифре при заказе после обозначения модификации ПЛОТ-ЗХХХХХХ) -диапазона измерений плотности (Исполнения 1,2,3);

-пределов абсолютной погрешности измерений плотности (Исполнения А,Б,В); -пределов допускаемой приведенной погрешности измерений кинематической вязкости (Исполнения 0,1,2);

-типа выходного сигнала (R, Т, Р только для стационарных модификаций );

-наличия ж/к индикатора (И, только для стационарных модификаций) Общий вид плотномеров представлен на рисунках 1а-1д.

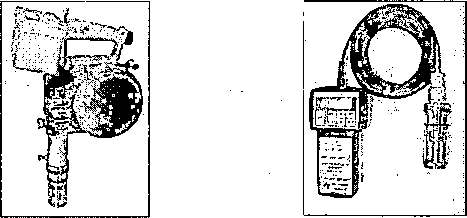

ПЛОТ-ЗБ-1Р         ПЛОТ-ЗБ-1П

Рисунок 1г            . Рисунок 1д

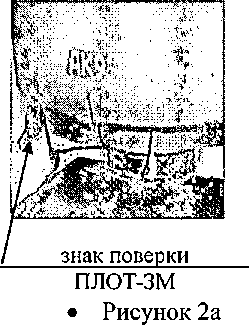

Места пломбирования и нанесения знака поверки представлены на рисунках 2_а, 2б, 2_С.

знак поверки ПЛОТ-ЗБ-1Р Рисунок 26

ПЛОТ-ЗБ-1П

Рисунок 2в

Встроенное программное обеспечение (ПО) является неотъемлемой частью плотномера. Подтверждение метрологических характеристик ПО производится при поверке плотномеров.

Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версий ПО можно прочитать сервисной программой. .

• ПО записывается в постоянное запоминающее устройство контроллеров плотномеров на этапе производства.

ПО плотномеров защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:

- пломбами изготовителя и поверителя;

• - отсутствием в протоколе обмена команд считывания кода ПО с целью его изменения;

• - изменение кода (перепрограммирование) для плотномеров ПЛОТ-ЗМ, ПЛОТ-ЗБ и ПЛОТ-ЗБ-2 осуществляется только при подключении внешнего программатора к специальному разъему на плате и невозможно без вскрытия корпуса и нарушения пломбировки;

• - изменение кода (перепрограммирование) для плотномеров ПЛОТ-ЗБ-1Р и ПЛОТ-ЗБ-1П осуществляется только при замыкании технологической перемычки на плате и невозможно без вскрытия корпуса и нарушения пломбировки.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3- Основные технические характеристики

наносится на шильдик корпуса электронного блока и на титульный лист эксплуатационных документов.

Комплектность средства измерений

Таблица 4-Комплектность ПЛОТ-ЗМ

Таблица 6- Комплектность ПЛОТ-ЗБ-2

Таблица 7- Комплектность ПЛОТ-ЗБ-1Р

Таблица 8- Комплектность ПЛОТ-ЗБ-1П .

осуществляется по документу МП 2302-0060-2012 "Плотномеры ПЛОТ-3. Методика поверки", с изменением № 1 утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 11.07.2017 г..

Основные средства поверки:

• - лабораторный анализатор плотности жидкости DMA-4100 с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м³, (регистрационный № 39787-08);

• - лабораторный анализатор плотности жидкости DMA HP с пределами абсолютной погрешности измерений плотности ±0,1 кг/м³, (регистрационный № 39787-08);

• - вискозиметр Штабингера SVM-3000 с пределами относительной погрешности измерений вязкости 0,3%, (регистрационный № 45144-10);

• - термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ±0,05°С, (регистрационный № 45379-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых плотномеров с требуемой точностью.

Знак'поверки наносится на свидетельство о поверке и в паспорте плотномеров в виде оттиска поверительного клейма

приведены в эксплуатационном документе.

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования;

ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь «i>>;

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;

Технические условия АУТП.414122.006 ТУ, АУТП.414122.006 ТУ1.

Закрытое акционерное общество "Авиатех" (ЗАО "Авиатех")

ИНН 5243015713

Адрес: 607221, г. Арзамас, Нижегородской обл., ул. Льва Толстого, 14.

Телефоны: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им Д.И.. Менделеева» ФГУП "ВНИИМ им Д.И. Менделеева"

Адрес: 190005, Санкт-Петербург, Московский пр., 19.

Тел.: (812) 323-96-03

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
