№2452 от 01.11.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 284407
О внесении изменений в сведения об утвержденном типе средства измерений (80132-20)
Приказы по основной деятельности по агентству Вн. Приказ № 2452 от 01.11.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
01 ноября 2021 г.
№ 2452
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о методике поверки средств измерений согласно приложению к настоящему приказу.
-
2. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за за|собой.
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 028BB287OOA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
Руководитель
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «01» ноября 2021 г. № 2452
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о методике поверки
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Анализаторы паров этанола в выдыхаемом воздухе |
Tigon |
80132-20 |
Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС»), Республика Армения |
МП-ИНС-15/10- 2019 |
МП-ИНС-15/10-2019 с изменением №1 |
Общество с ограниченной ответственностью «СИМС-2» (ООО «СИМС-2), г. Москва |
ООО «ИНЭКС СЕРТ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» ноября 2021 г. № 2452
Лист № 1
Всего листов 7
Регистрационный № 80132-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы паров этанола в выдыхаемом воздухе Tigon
Назначение средства измеренийАнализаторы паров этанола в выдыхаемом воздухе Tigon (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Описание средства измеренийАнализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях (модификациях): Р-6000, Р-8800, М-3003, отличающихся исполнением, масса-габаритными параметрами, наличием встроенного принтера и дисплеем (у М-3003 - выносной принтер и жидкокристаллический дисплей).
Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерений
|
Надпись в протоколе |
Содержание протокола |
|
Х-ХХХ |
Буквенно-цифровое обозначение модели анализатора |
|
Версия: |
Номер версии программного обеспечения анализатора |
|
Сер. №: |
Серийный номер анализатора |
|
Счетчик: |
Порядковый номер измерения |
|
Дата: |
Дата проведения измерения |
|
Время: |
Время проведения измерения |
|
Посл. кал-ка: |
Дата последней калибровки |
|
След. кал-ка 1): |
Дата следующей калибровки |
|
Конц. Алкоголя 2) |
Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л» |
|
№ автом: 3) |
Государственный регистрационный номер транспортного средства обследуемого лица |
|
№ ву: 3) |
Номер водительского удостоверения обследуемого лица |
|
Широта: 4) |
Географическая широта места проведения измерения |
|
Долгота: 4) |
Географическая долгота места проведения измерения |
|
Местоположение: 3) |
Адрес места проведения измерения |
|
Подпись: |
Место для подписи обследуемого лица |
|
№ подразделения |
Место для ввода данных о лице, проводившем измерение |
|
Понятые: |
Место для ввода данных о понятых |
|
Фотография тестируемого 5) | |
| |
|
измерения распечатывается в виде Алкоголь или Нет алкоголя 3) Данные могут быть вписаны вручную или введены с дисплея анализаторов (модели | |
|
Р-6000, Р-8800) 4) Рассчитываются |
при наличии в составе анализаторов опционного блока для |
|
определения координат | |
|
5) Только для модели Тигон Р-8800 | |
Управление работой анализаторов производится с помощью трех кнопок на лицевой панели, системы меню и сенсорного дисплея (для модификаций Р-6000, Р-8800). Питание анализаторов осуществляется от литий-ионного аккумулятора.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится этикетка с информацией об анализаторе. Встроенный принтер расположен в нижней части приборов Tigon P-6000 и Tigon P-8800. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Внешний вид анализаторов и пример распечатанного протокола измерения представлен на рисунках 1-2.
Tigon P-6000
Tigon P-8800
Tigon M-3003
Р-6000
версия : 1. 5, 26RL cep.No: А68ООО6
сч«тчи«: 1
дате : 2019/08/16
Вречп: 14:20
Поел, к а л~ к a t
2019/08/16
Конц, алкоголя
0. 492глг/л
Noа в т о м '
№в у -
Местоположение"
Подпись -
Nd подразделения .
Понятые

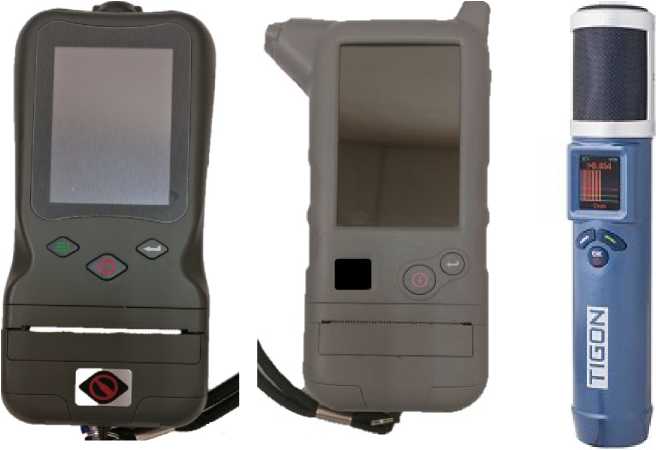

Рисунок 1 - Внешний вид анализаторов паров этанола в выдыхаемом воздухе Tigon
Рисунок 2 - Пример протокола измерений
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части анализатора;
-
- проведение настройки анализатора;
-
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов Tigon
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Тигон P 6000 |
Тигон P8800 |
Тигон M 3003 |
|
Номер версии (идентификационный номер) ПО |
1.5.26RL |
V0.036RC 7.t |
V1.29 |
|
Цифровой идентификатор ПО |
71F5C869 |
53E7004C |
53E70046 |
|
Алгоритм получения цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
|
Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. | |||
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики анализаторов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации этанола, мг/л |
от 0,000 до 2,000 |
|
Диапазон показаний массовой концентрации этанола, мг/л |
от 0,000 до 2,500 |
|
Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации:
|
±0,020 ±10 |
|
Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для моделей Р-6000, Р-8800: от -5 до +15 °С включ. и св. +25 до +40 °С включ. и для модели М-3003: от -10 до +15 °С включ. и св. +25 до +55 °С включ.)
|
±0,030 ±15,0 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,001 |
|
Дополнительная погрешность от влияния не измеряемых компонентов |
отсутствует |
Таблица 4 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее |
6,2 |
|
- объем пробы анализируемой газовой смеси, л, не менее |
1,2 |
|
Время измерения после отбора пробы, с, не более |
10 |
|
Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,50 мг/л, с, не более |
10 |
|
Время подготовки к работе после включения1* при температуре окружающего воздуха от +15 до +25 оС, с, не более |
5 |
|
Интервал времени работы без корректировки показаний2-*, сут, не менее |
365 |
|
Электрическое питание анализаторов осуществляется от литий-ионного аккумулятора с выходным напряжением, В: - для моделей Р-6000, Р-8800 |
7,4 |
|
- для модели М-3003 |
3,4 |
|
Число измерений на анализаторах без перезарядки элементов питания, не менее: - для моделей Р-6000, Р-8800 |
1000 |
|
- для модели М-3003 |
5000 |
|
Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для модели Р-6000 |
189x81x35 |
|
- для модели Р-8800 |
200x104x37 |
|
- для модели М-3003 |
219x41x41 |
|
Масса анализаторов, кг, не более: - для модели Р-6000 |
0,34 |
|
- для модели Р-8800 |
0,357 |
|
- для модели М-3003 |
0,2 |
|
Условия эксплуатации анализаторов: - температура окружающего воздуха, °С (для Р-6000, Р-8800) |
от -5 до +40 |
|
- температура окружающего воздуха, °С (для М-3003) |
от -10 до +55 |
|
- относительная влажность окружающего воздуха3), % |
от 15 до 95 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Средний срок службы электрохимического датчика, установленного в анализаторах, лет |
2 |
|
Средний срок службы анализаторов, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
1) Функция проверки окружающего воздуха на наличие паров этанола выключена | |
|
2) Корректировка показаний анализаторов проводится при каждой поверке | |
|
3) Без конденсации | |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измеренийКомплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Tigon М 3003 |
Tigon P-6000, Tigon P-8800 | ||
|
Анализатор паров этанола в выдыхаемом воздухе |
Tigon |
1 шт. |
1 шт. |
|
Одноразовые мундштуки1) |
- |
5 шт. |
5 шт. |
|
Кейс для транспортировки и хранения |
- |
1 шт. |
1 шт. |
|
Ремешок на руку |
- |
1 шт. |
1 шт. |
|
Адаптер для подзарядки от сети 220 В |
- |
1 шт. |
1 шт. |
|
Кабель для подключения анализатора к ПК2) |
1 шт. |
1 шт. | |
|
Бумага к принтеру2) |
- |
1 шт. |
1 шт. |
|
Принтер2) |
Alcoprint |
1 шт. |
- |
|
Адаптер зарядки от бортовой сети автомобиля 12 В2) |
1 шт. |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Паспорт |
- |
1 экз. |
1 экз. |
|
Методика поверки |
- |
1 экз. |
1 экз. |
|
Примечания:
| |||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе TigonПриказ № 2664 от 14.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия
Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения
ИзготовительОбщество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС»), Республика Армения
Адрес: 0064, Республика Армения, г. Ереван, Малатия-Себастия, ул. Раффи, д. 111
Тел.: +37411-26-99-50
Факс: +37411-26-99-50
Web-сайт: www.arides.am
E-mail: info@arides.am
Испытательный центрОбщество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017.
