№1873 от 14.08.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 590250
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1873 от 14.08.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
14 августа 2024 г.
№ 1873
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств
измерений в части конструктивных изменений, не
на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств
прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
влияющих настоящему
измерений,
Заместитель Руководителя
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 14» 2024 г. № _]__з
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Штангенрейсмасы |
ШР, ШРК, ШРЦ |
76217-19 |
МП-ТМС-011/19 |
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва |
ООО «МЦ Севр групп», г. Москва | ||||
|
2. |
Штангенрейсмасы |
ШР |
76226-19 |
МИ 2190-92 |
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО- Туламаш»), г. Москва |
ООО «МЦ Севр групп», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1873
Лист № 1
Всего листов 4
Регистрационный № 76226-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы ШР
Назначение средства измеренийШтангенрейсмасы ШР предназначены для измерений линейных размеров и проведения разметочных работ.
Описание средства измеренийПринцип действия штангенрейсмасов ШР - механический. Отсчет размеров в зависимости от модификации производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШР имеют отсчет по нониусу 0,05 мм и диапазоны измерений от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000 мм изготавливаются по ГОСТ 164-90.
Штангенрейсмасы ШР выпускаются под товарными знаками ООО ТД «ИТО-Туламаш»
или
Товарный знак наносится на штангу или основание штангенрейсмаса ШР, а также на паспорт типографским способом.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунке 1.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенрейсмасов ШР указан на рисунке 1.
Пломбирование штангенрейсмасов ШР от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид штангенрейсмасов ШР с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики штангенрейсмасов ШР
|
Диапазон измерений линейных размеров, мм |
Значение отсчета по нониусу, мм |
|
от 0 до 250 |
0,05 |
|
от 40 до 400 | |
|
от 60 до 630 | |
|
от 100 до 1000 |
ШР
Таблица 2 -
абсолютной
ы
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
со значением отсчета по нониусу, мм | |
|
0,05 | |
|
от 0 до 250 включ. |
±0,05 |
|
св. 250 до 400 включ. | |
|
св. 400 до 630 включ. | |
|
св. 630 до 1000 |
±0,10 |
|
Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой. | |
Таблица 3 - Допуски параллельности и прямолинейности, параметр шероховатости измерительных поверхностей для штангенрейсмасов ШР
|
Наименование характеристики |
Значение |
|
Допуск параллельности верхней и нижней измерительных поверхностей ножки, мм, не более |
0,006 |
|
Допуск прямолинейности измерительной поверхности ножки, мм, не более |
0,004 |
|
Допуск отклонения действительного размера «g» измерительной ножки от намаркированного, мм |
± 0,02 |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более |
0,010 |
|
Параметр шероховатости Ra измерительных поверхностей, мкм, не более:
|
0,16 0,32 |
Таблица 4 - Основные технические характеристики
|
Диапазон измерений, мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
от 0 до 250 |
210х90х500 |
3,3 |
|
от 40 до 400 |
275х120х680 |
6,6 |
|
от 60 до 630 |
275х130х870 |
7,2 |
|
от 100 до 1000 |
330х165х1320 |
16,9 |
Таблица 5 -
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающего воздуха, °С |
от +10 до +30 |
|
Относительная влажность, %, не более |
80 |
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
ШР |
1 шт. |
|
Ножка измерительная |
- |
1 шт. |
|
Ножка разметочная |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 6 «Порядок работы» паспорта штангенрейсмасов.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 164-90 Штангенрейсмасы. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37
Телефон: +7 (495) 935-70-94
E-mail: info@itotulamash.ru
Web-сайт: www.itotulamash.ru
Испытательный центрОбщество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адрес: 140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)
Web-сайт: http://tms-cs.ru/
Е-mail: tuev@tuev-sued.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.
в части вносимых изменений
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1873
Регистрационный № 76217-19
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы ШР, ШРК, ШРЦ
Назначение средства измеренийШтангенрейсмасы ШР, ШРК, ШРЦ (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Описание средства измеренийПринцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится:
-
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
-
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
-
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы выпускаются в следующих исполнениях:
-
- ШР - с отсчетом по нониусу;
-
- ШРК - с отсчетом устройством с круговой шкалой;
-
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШРК состоят из основания, штанги со шкалой, закрепленной на устройства проведения
рамки с круговой шкалой, перемещающейся вдоль штанги, ножки, предназначенной для измерений и
основании, микрометрической подачи и разметочных работ.
Штангенрейсмасы ШРЦ основании, рамки с цифровым устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ. На передней панели цифрового отсчетного устройства расположены кнопки, с помощью которых осуществляется ряд специальных функций:
«mm/in» - выбор единиц измерений (миллиметры/дюймы);
«ABS» - выбор режима измерений (абсолютный/относительный);
«HOLD» - сохранение последнего результата измерений;
«ON/OFF/ZERO» - включение / выключение электронного отсчетного устройства / установка нуля;
«TOL» - задание значений пределов допуска;
«SET» - установка предварительного значения.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
состоят из основания, штанги со шкалой, закрепленной на отсчетным устройством, перемещающейся вдоль штанги,
Штангенрейсмасы выпускаются под товарными знаками ООО ТД «ИТО-Туламаш»
, или
Товарный знак наносится на штангу или основание штангенрейсмаса, а также на паспорт типографским способом.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу штангенрейсмасов лазерной маркировкой в местах указанных на рисунке 4.
Общий вид штангенрейсмасов представлен на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

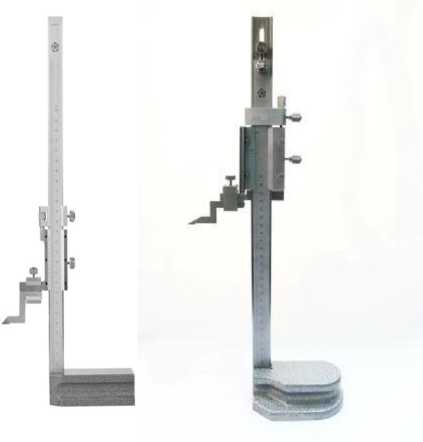

а) - Штангенрейсмас ШР (вид 1)
б) - Штангенрейсмас ШР (вид 2)
Рисунок 1 - Общий вид штангенрейсмасов ШР

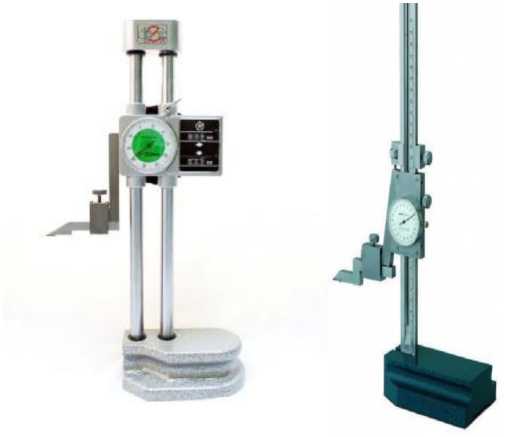

а) - Штангенрейсмас ШРК (вид 1)
б) - Штангенрейсмас ШРК (вид 2)
Рисунок 2 - Общий вид штангенрейсмасов ШРК
Рисунок 3 - Общий вид штангенрейсмасов ШРЦ

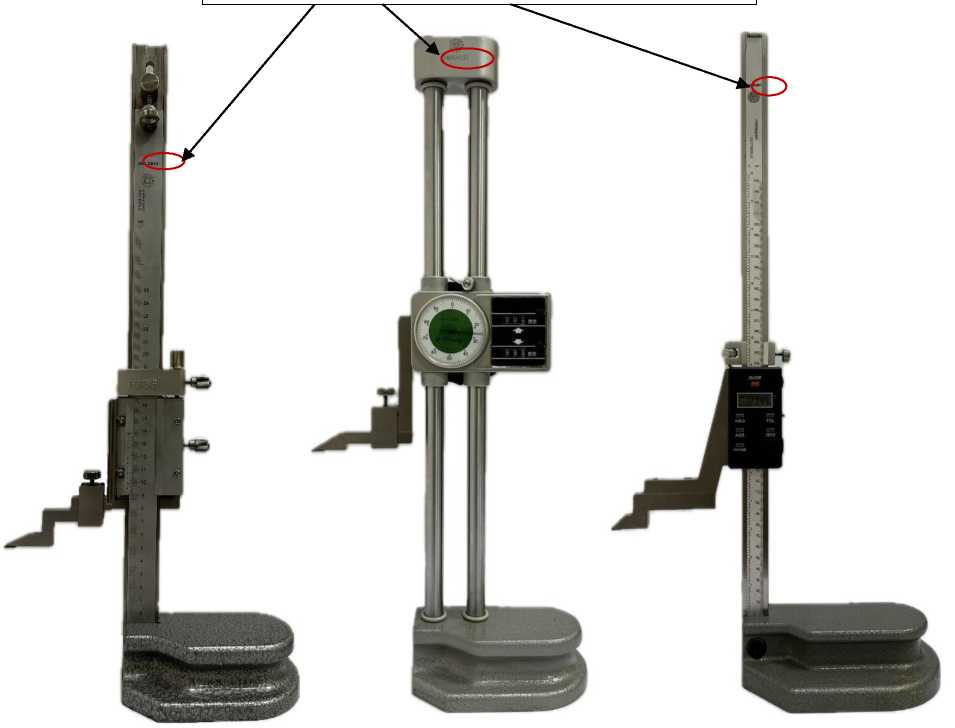

Места нанесений заводского номера
Рисунок 4 - Места нанесения заводских номеров
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики штангенрейсмасов
|
Диапазон измерений линейных размеров, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
от 0 до 200 |
0,05 |
0,01 |
0,01 |
|
от 0 до 250 | |||
|
от 0 до 300 | |||
|
от 0 до 400 | |||
|
от 0 до 500 | |||
|
от 0 до 600 | |||
|
от 0 до 630 | |||
|
от 0 до 1000 | |||
|
от 0 до 1600 |
- |
- |
Таблица 2 -
абсолютной
ы
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм | ||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,05 |
0,01 |
0,01 | |
|
от 0 до 250 включ. |
±0,05 |
±0,05 |
±0,05 |
|
св. 250 до 400 включ. |
±0,06 |
±0,06 | |
|
св. 400 до 630 включ. |
±0,10 |
±0,07 |
±0,07 |
|
св. 630 до 1000 включ. |
±0,09 |
±0,09 | |
|
св. 1000 до 1600 |
±0,15 |
- |
- |
Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой.
Таблица 3
Допуски параллельности и прямолинейности, параметр шероховатости оверхностей для штангенрейсмасов
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более |
0,010 |
|
Допуск прямолинейности измерительной поверхности ножки, мм, не более |
0,006 |
|
Параметр шероховатости Ra измерительных поверхностей, мкм, не более: |
0,32 |
|
- разметочной ножки |
0,63 |
|
- основания |
Таблица 4 - Основные технические
|
Диапазон измерений, мм |
Г абаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
175x90x400 |
4,0 |
|
от 0 до 250 |
210x90x500 |
3,3 |
|
от 0 до 300 |
210x90x500 |
3,3 |
|
от 0 до 400 |
275x120x680 |
4,5 |
|
от 0 до 500 |
280x125x710 |
8,0 |
|
от 0 до 600 |
275x130x810 |
6,2 |
|
от 0 до 630 |
275x130x830 |
8,8 |
|
от 0 до 1000 |
330x165x1320 |
21,5 |
|
от 0 до 1600 |
410x220x1770 |
34,0 |
Таблица 5 -
|
Наименование xарактеристики |
Значение \арактеристики |
|
Температура окружающего возду\а, °С |
от +10 до +30 |
|
Относительная влажность, %, не более |
80 |
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
ШР, ШРК, ШРЦ |
1 шт. |
|
Элемент питания (для ШРЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 6 «Порядок работы» паспорта штангенрейсмасов.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 3933-017-06448368-2018 Штангенрейсмасы. Технические условия
ИзготовительОбщество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37
Телефон: +7 (495) 935-70-94
E-mail: info@itotulamash.ru
Web-сайт: www.itotulamash.ru
Испытательный центрОбщество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адрес: 140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)
Web-сайт: http://tms-cs.ru/
Е-mail: tuev@tuev-sued.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.
в части вносимых изменений
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.
