ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_  »              2026 г. № ¹⁶⁹

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

02 февраля 2026 г.                                                                              169

___ №_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Регистрационный № 80874-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, температуры и давления, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В составе СИКН применены основные средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Состав СИКН

П Продолжение таблицы 1

В состав СИКН входят показывающие средства измерений температуры и давления утвержденных типов. СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

• - измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - автоматические измерения плотности, вязкости, а также объемной доли воды в нефти;

• - автоматические измерения объемного расхода нефти в блоке измерений показателей качества нефти (далее - БИК);

• - проведение поверки и контроля метрологических характеристик ТПР с применением поверочной установки на месте эксплуатации;

• - проведение контроля метрологических характеристик рабочих ТПР по контрольно-резервному ТПР;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа программными средствами.

Заводской номер СИКН нанесен печатным способом на маркировочную табличку, установленную на блоке измерительных линий, в месте указанном на рисунке 1. Единичный экземпляр СИКН имеет заводской номер № 50417.

Конструкцией СИКН место установки знака поверки не предусмотрено.

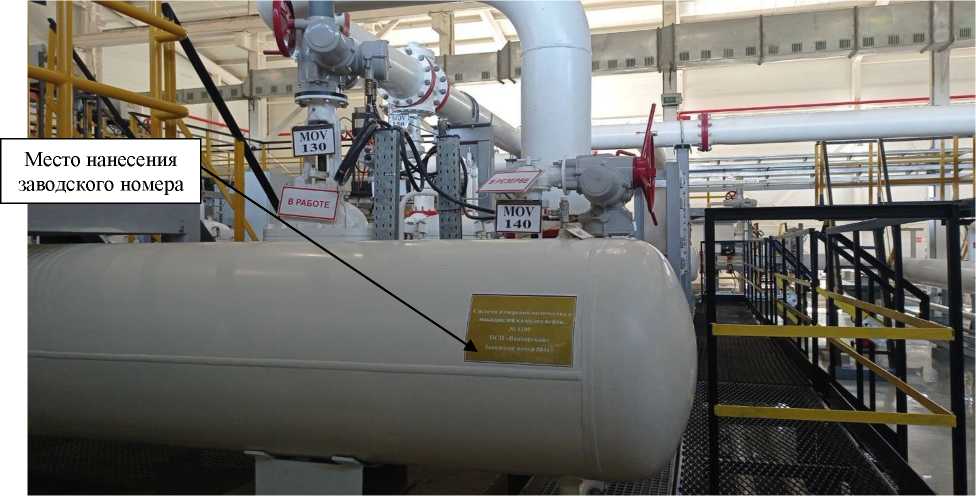

Рисунок 1 - Место нанесения заводского номера

Программное обеспечение (ПО) СИКН (ИВК, автоматизированных рабочих мест (АРМ) оператора «Визард 1.0») обеспечивает реализацию функций СИКН. Наименование ПО ИВК и идентификационные данные указаны в таблице 2. Наименование ПО АРМ и идентификационные данные указаны в таблице 3.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО ИВК

Таблица 3 - Идентификационные данные ПО АРМ оператора «Визард 1.0»

Метрологические и основные технические характеристики приведены в таблицах 4, 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится в нижней части титульного листа инструкции по эксплуатации СИКН печатным способом.

Комплектность СИКН приведена в таблице 6.

Таблица 6 - Комплектность СИКН

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1209 ПСП «Ванкорский», регистрационный номер в Федеральном информационном фонде ФР.1.29.2023.46972.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Фирма «FMC Technologies», США

Адрес: 500 North Sam Houston Parkway West Suite 100, Houston TX 77067, USA Телефон +1(281)260-2190

Факс: +1(281)260-2191

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Юридический адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

Лист № 1 Регистрационный № 84717-22                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерительная испытательного стенда 472-17-905 для испытаний редукторов 6РП (далее - система) предназначена для измерений параметров редукторов 6РП, РРД12000 и их модификаций: избыточного давления и разности давлений; температуры; силы постоянного тока, соответствующей температуре; крутящего момента силы; частоты вращения; силы переменного тока и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) оператора автоматизированной системы управления испытательного стенда (АСУ ИС).

Описание средства измерений

Принцип действия системы основан на измерении параметров редукторов первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, преобразовании электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ оператора для дальнейшего ее использования в АСУ ИС.

Функционально в состав системы входят следующие измерительные каналы (ИК):

• - ИК давления и разности давлений - 19 шт.;

• - ИК избыточного давления - 21 шт.;

• - ИК температуры - 42 шт.;

• - ИК температуры (с термопреобразователями сопротивления) - 15 шт.;

• - ИК силы постоянного тока, соответствующей значению температуры -4 шт.;

• - ИК крутящего момента силы - 1 шт.;

• - ИК частоты вращения - 2 шт.;

• - ИК силы переменного тока - 6 шт.

Принцип действия ИК давления и разности давлений основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от преобразователей давления корабельных    ПДК-67-И-01(04)МО-А-0-М22-Н-2

и ПДК-67-Д-01М6-А-0-М22-Н-2 (рег. № 37529-18) (далее - ПДК-67-И и ПДК-67-Д) и пропорционального значению измеряемой физической величины в цифровой код, с последующим вычислением в программируемом логическом контроллере (ПЛК) значений измеряемого избыточного давления и разности давлений и отображением результатов измерений на мониторе АРМ оператора системы (далее - монитор).

Принцип действия ИК избыточного давления основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от преобразователей давления МПД-01 (рег. № 60011-15) и преобразователя давления измерительного DMP330L (рег. № 75925-19) и пропорционального значению измеряемой физической величины в цифровой код, с последующим вычислением в ПЛК значений измеряемого избыточного давления и отображением результатов измерений на мониторе системы.

Принцип действия ИК температуры основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от термопреобразователя корабельного ТПК-67 (рег. № 47069-11) постоянного тока, пропорционального значениям измеряемой физической величины в цифровой код с последующим вычислением в ПЛК значений измеряемой температуры и отображением результатов измерений на мониторе системы.

Принцип действия ИК температуры (с термопреобразователями сопротивления) основан на преобразовании аналогового сигнала (падения напряжения, возникающего при прохождении через первичные термопреобразователи сопротивления ДТС335-РТ100.В3.80.МГ.М27х2, ДТС054-50М.В3.60/3 (рег. № 28354-10) (далее ДТС335 и ДТС054) и ТС1088/1 (рег. № 58808-14) постоянного тока, пропорционального значениям измеряемой физической величины) в цифровой код с последующим вычислением в ПЛК значений измеряемой температуры и отображением результатов измерений на мониторе системы.

Принцип действия ИК силы постоянного тока, соответствующей значению температуры основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от первичного термопреобразователя, не входящего в состав ИК, и пропорционального значениям измеряемой физической величины в цифровой код с последующим вычислением в ПЛК значений измеряемой температуры и отображением результатов измерений на мониторе системы.

Принцип действия ИК крутящего момента силы основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА) от датчиков крутящего момента силы K-T40FM-040R или K-T40FM-080R (далее - T40FM) с интерфейсным модулем TIM40 в цифровой код, с последующим вычислением в ПЛК значений крутящего момента силы и отображением результатов измерений на мониторе системы.

Принцип действия ИК частоты вращения основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА) от тахометра электронного цифрового ТСП-04, исп. 1 (рег. № 61828-15) (далее - ТСП-04) в цифровой код, с последующим вычислением в ПЛК значений частоты вращения и отображением результатов измерений на мониторе системы.

Принцип действия ИК силы переменного тока основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА) от преобразователя силы переменного тока измерительного ПИТ-50-Т-4/20-Б14 (рег. № 74910-19) (далее - ПИТ-50) в цифровой код, с последующим вычислением в ПЛК среднеквадратических значений силы переменного тока и отображением результатов измерений на мониторе системы.

Конструктивно система состоит из первичных измерительных преобразователей, размещённых в соответствующих узлах стенда, соединенных кабелями через распределительные коробки с щитом управления испытательным стендом редуктора ЩУ1, шкафом контроллера и АРМ оператора.

Щит управления испытательным стендом ЩУ1 включает в себя следующие устройства:

• - 12 модулей аналогового ввода для подключения измерительных каналов температур испытуемых редукторов;

• - 3 модуля аналогового ввода давления и разности давления, частоты вращения, крутящего момента силы, силы переменного тока;

• - 5 модулей дискретного ввода концевых выключателей и реле давления;

• - 3 модуля дискретных выходов управления механизмами испытуемых редукторов;

• - 2 сетевых модуля удаленного управления ET200M.

Шкаф контроллера включает:

• - ПЛК - главный контроллер Siemens S7-1500;

• - 1 модуль аналогового ввода давления;

• - сервер испытательного стенда.

Распределительные коробки включают клеммники, позволяющие осуществить распределение линий связи между щитом управления стендом и первичными измерительными преобразователями.

Измерительная информация от ПЛК в цифровой форме передается по стандартным интерфейсам в компьютер АРМ оператора системы, расположенный в пультовой стенда, для архивирования и визуализации.

Защита от несанкционированного доступа обеспечивается закрыванием щита, шкафа, распределительных коробок и АРМ на специализированные встроенные замки. Пломбирование, при этом, не предусмотрено.

Нанесение знака поверки на корпус составных частей системы не предусмотрено ее условиями эксплуатации.

Заводской номер системы нанесен наклейкой сверху на левую переднюю дверь ЩУ1 в формате «472-17-905-01».

Общий вид составных частей системы и наклейки с заводским номером приведен на рисунках 1-15, соответственно.

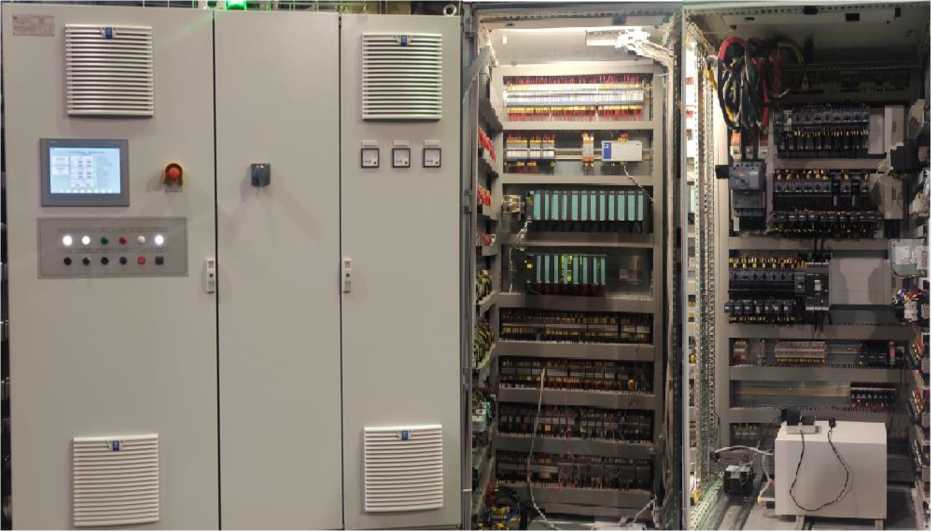

Рисунок 1 - Общий вид щита управления испытательным стендом ЩУ1

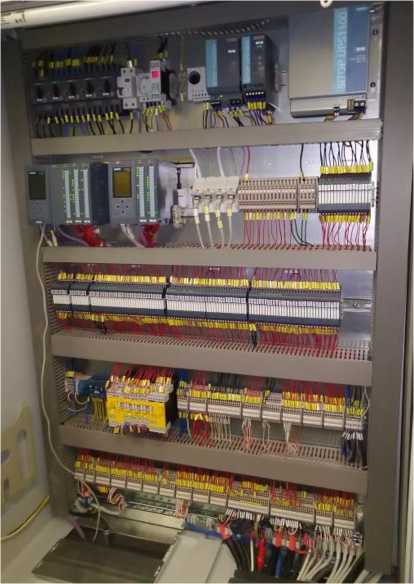

Рисунок 2 - Общий вид шкафа контроллера

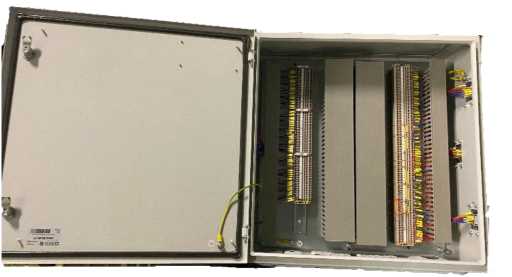

Рисунок 3 - Общий вид распределительных коробок редукторов

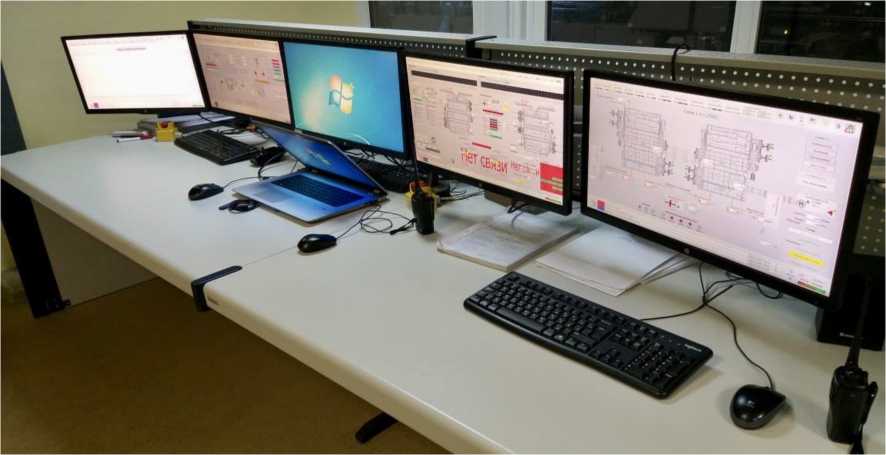

Рисунок 4 - Общий вид АРМ оператора

Система измерительная испытательного стенда 472-17-905 для испытаний редукторов 6РП зав. № 472-17-905-01

Рисунок 5 - Наклейка с заводским номером

Рисунок 6 - Преобразователь давления корабельный ПДК-67-И

Рисунок 7 - Преобразователь давления корабельный ПДК-67-Д

Рисунок 8 - Преобразователь давления МПД-01

Рисунок 9 - Преобразователь давления измерительный DMP330L

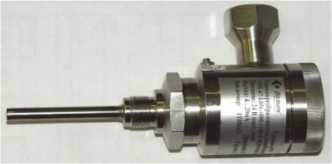

Рисунок 10 - Термопреобразователь корабельный ТПК-67

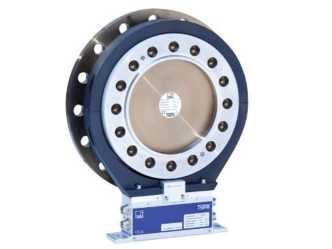

Рисунок 11 - Датчик крутящего момента силы T40FM

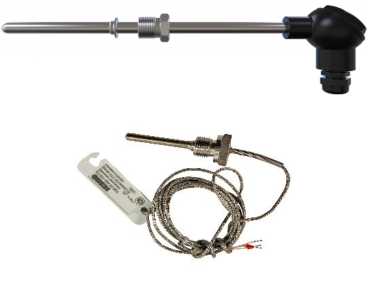

Рисунок 12 - Термопреобразователи сопротивления ДТС335, ДТС054

Рисунок 13 - Термопреобразователь сопротивления ТС1088/1

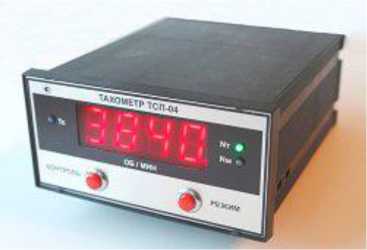

Рисунок 14 - Тахометр электронный цифровой

ТСП-04

Рисунок 15 - Преобразователь силы переменного тока измерительный ПИТ-50

Программное обеспечение (ПО) системы состоит из встроенного и автономного ПО.

Метрологически значимая часть встроенного ПО системы «PLC1.ap13» устанавливается в главный контроллер шкафа контроллера стенда и выполняет функцию обработки измерительной информации.

Метрологически значимая часть автономного ПО системы находится в исполняемом файле WCCILpmon.exe (для визуализации) и выполняет функцию визуализации измеренных параметров и идентификации ПО.

аблица 1 - Идентификационные данные ПО

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Защита ПО реализуется за счет:

• - отсутствия возможности удаленного доступа к ПО через интерфейсы обмена с внешними подсистемами;

• - ограничения физического доступа к ИК системы (доступ в помещение, доступ в шкаф - специальный ключ);

• - доступа к ПО по паролю;

• - отсутствие возможности изменения ПО без специализированной инструментальной среды разработки, доступ к которой осуществляется по паролю.

Метрологические характеристики ИК системы нормированы с учетом влияния ПО.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист эксплуатационных документов типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность системы

приведены в разделе 3.10 «Подготовка к измерениям и измерения» документа ФРДГ.441129.002-02РЭ «Система измерительная испытательного стенда 472-17-905 для испытаний редукторов 6РП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 3456 от 30 декабря 2019 года

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 года

Государственная поверочная схема для средств измерений крутящего момента силы, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2152 от 06 сентября 2024 года

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Акционерное общество «ЗВЕЗДА-РЕДУКТОР»

(АО «ЗВЕЗДА-РЕДУКТОР»)

ИНН 7811564963

Юридический адрес: 192012, Санкт-Петербург, вн. тер. г. муниципальный округ

Обуховский, пр-кт Обуховской обороны, д. 112, к. 2, литера 3, помещ. 4-Н, ком. 316 Б

Телефон (факс): (812) 334-97-23

E-mail: office@zvezda-reduktor.ru

Акционерное общество «ЗВЕЗДА-РЕДУКТОР»

(АО «ЗВЕЗДА-РЕДУКТОР»)

ИНН 7811564963 Адрес: 192012, Санкт-Петербург, вн. тер. г. муниципальный округ Обуховский, пр-кт Обуховской обороны, д. 112, к. 2, литера 3, помещ. 4-Н, ком. 316 Б

Телефон (факс): (812) 334-97-23

E-mail: office@zvezda-reduktor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

Лист № 1 Регистрационный № 83955-21                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Сургутмебель» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и многофункциональные счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер сбора данных (сервер ИВК), сервер системы управления базой данных (СУБД), автоматизированные рабочие места (АРМ) оператора, устройство синхронизации системного времени (УССВ) и программное обеспечение (ПО) «ОКО ЦИТС Энергетика».

АИИС КУЭ решает следующие задачи:

• - измерение 30-минутных приращений активной и реактивной электрической энергии и автоматический сбор результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин), привязанных к шкале UTC (SU);

• - автоматическое выполнение измерений;

• - автоматическое ведение системы единого времени;

• - сбор информации на сервер ИВК и АРМ;

• - передача данных c сервера ИВК или АРМ владельца АИИС КУЭ, или от АРМ энергосбытовой организации с электронно-цифровой подписью заинтересованным субъектам оптового рынка электроэнергии с использованием электронной почты через сеть Internet в форматах, предусмотренных регламентами оптового рынка электроэнергии и мощности;

• - обеспечивает прием данных от АИИС КУЭ третьих лиц, в форматах, предусмотренных регламентами оптового рынка электроэнергии и мощности посредством электронной почты через сеть Internet.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и их последующую передачу с использованием средств электронно-цифровой подписи в организации-участники оптового рынка электроэнергии, в том числе АО «АТС», АО «СО ЕЭС». Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМы, установленные в соответствующих службах и на сервер СУБД, по сети Ethernet. Хранение данных оскществляется на сервере СУБД.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя часы сервера ИВК, сервера СУБД, часы счетчиков электрической энергии, а таже УССВ на основе приемника сигналов точного времени (Серверы точного времени PPS200/1U19GNSS-NTP (основной и резервный), регистрационный номер 70727-18 в Федеральном информационном фонде), принимающего сигналы точного времени от спутников глобальной системы позиционирования ГЛОНАСС. Время сервера ИВК и сервера СУБД синхронизировано с временем приемника, корректировка осуществляется по протоколу NTP (Network Time Protocol). Сличение показаний часов сервера ИВК с показаниями часов счетчиков происходит каждые 30 минут. Коррекция времени часов счетчиков происходит при расхождении показаний на ± 2 с.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 1. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «ОКО ЦИТС Энергетика». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4, 5.

Таблица 2 - Состав ИК

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная электрическая энергия

и средняя мощность)

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная электрическая

Таблица 5 - Основные технические характеристики ИК

Продолжение таблицы 5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - электросчетчика;

• - серверов ИВК.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора не реже 1 раз в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Таблица 6 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительная коммерческого учета электрической энергии ООО «Сургутмебель», аттестованном ФБУ «Пензенский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц 01.00230-2013.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Общество с ограниченной ответственностью «Сургутмебель»

(ООО «Сургутмебель»)

ИНН: 8617013396

Юридический адрес: 628450, Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ - Югра, Сургутский р-н, пгт. Барсово, тер. восточная промышленная 1, 2

Телефон/факс: +7 (3462) 42-12-20

Общество с ограниченной ответственностью «Сургутмебель»

(ООО «Сургутмебель»)

ИНН: 8617013396

Адрес: 628450, Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ - Югра, Сургутский р-н, пгт. Барсово, тер, восточная промышленная 1, 2

Телефон/факс: +7 (3462) 42-12-20

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): +7 (8412) 49-82-65

Web-сайт: www.penzacsm.ru

E-mail: info@penzacsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311197

Лист № 1 Регистрационный № 90086-23                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и параметров газа СИКГ-1. Обустройство Харампурского газового месторождения. Освоение Сеноманской залежи и участка Туронской залежи (далее - СИКГ) предназначена для измерений в автоматизированном режиме объемного расхода и объема смеси природного газа и сухого отбензиненного газа (далее - газ), приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа), измерений показателей качества газа, отображения, регистрации результатов измерений газа и формирования отчетов Харампурского месторождения перед сдачей в ЕСГ ПАО «Газпром».

Описание средства измерений

Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по линиям связи от средств измерений объемного расхода, давления, температуры.

СИКГ реализует косвенный метод динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов.

К настоящему типу средства измерений относится СИКГ с заводским номером 376-01.

В состав СИКГ входят:

• - блок измерительных линий (далее - БИЛ): одна рабочая DN 700 и одна резервная DN 700 измерительные линии;

• - блок измерений показателей качества (далее - БИК);

• - СОИ.

В состав СИКГ входят следующие средства измерений:

• - счетчики газа ультразвуковые FLOWSIC600-XT (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 67355-17) модификации FLOWSIC600-XT Quatro;

• - преобразователи давления измерительные 3051S (регистрационный номер 66525-17) модели 3051S2TA;

• - датчики температуры Rosemount 3144P (регистрационный номер 63889-16);

• - хроматографы газовые промышленные МАГ модели КС 50.310-000-01 (регистрационный номер 55668-13);

• - анализаторы газовые промышленные модели «АнОкс» КС 50.260-000 (регистрационный номер 57014-14);

• - преобразователи измерительные MACX (регистрационный номер 68653-17), модификация MACX MCR-SL-RPSSI-2I;

• - контроллеры измерительные FloBoss S600+ (регистрационный номер 64224-16) (далее - ИВК).

Автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав СОИ.

Заводской номер СИКГ 376-01  нанесен методом лазерной маркировки

на маркировочную табличку, установленную на блок-бокс СИКГ.

Пломбирование СИКГ не предусмотрено.

Возможность нанесения знака поверки непосредственно на СИКГ отсутствует.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ включает встроенное ПО ИВК, а также ПО АРМ оператора, и обеспечивает реализацию функций СИКГ. Защита ПО СИКГ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем аутентификации (введением пароля) и идентификации, а также ограничением свободного доступа к цифровым интерфейсам связи и ведением журнала событий.

ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой уровней доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКГ

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

приведены в документе ВЯ-1961/2025 «Государственная система обеспечения единства измерений. Объемный расход смеси природного газа и сухого отбензиненного газа. Методика измерений системой измерений количества и параметров газа (СИКГ-1) на Харампурском газовом месторождении Сеноманской залежи и участка Туронской залежи ООО «Харампурнефтегаз», регистрационный номер ФР.1.29.2025.52349.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Общество с ограниченной ответственностью «Харампурнефтегаз»

(ООО «Харампурнефтегаз»)

ИНН 7536125117 Юридический адрес: 629830, Ямало-Ненецкий автономный округ, г. Губкинский, т ер. Панель 1, д. 3, производственная база № 0028, этаж 2, кабинет № 9

Телефон: +7 (34936) 4-80-00

E-mail: office@kharampurneftegaz.ru

Изготовитель Общество с ограниченной ответственностью «Научно-производственное предприятие

ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Юридический адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, 205а, этаж 1, офис 19

Адрес места осуществления деятельности: 450028, Республика Башкортостан, г. Уфа ул. Гвардейская, 55 лит А

Тел.: (347) 292-79-10, 292-79-11, 292-79-13, факс: (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
