Коммуникаторы измерительно-вычислительные универсальные "ГиперФлоу-УИВК"

Коммуникаторы измерительно-вычислительные универсальные "ГиперФлоу-УИВК" (далее - коммуникаторы) предназначены для автоматизации процесса сбора, обработки, хранения и передачи данных от приборов измерений расхода, объема и физических свойств природного газа на газораспределительных станциях (ГРС), газоизмерительных станциях (ГИС), газораспределительных пунктах (ГРП) и узлах измерения расхода газа потребителя.

Принцип действия коммуникатора основан на измерении аналоговых, цифровых и дискретных сигналов, а также цифровых сигналов, поступающих от приборов измерений расхода, объема и физических параметров среды и выдаче аналоговых и цифровых сигналов. Встроенный контроллер обеспечивает измерение, преобразование, архивирование, отображение на встроенном жидкокристаллическом мониторе и передачу измеренных и полученных данных.

В состав коммуникатора, в зависимости от комплектации, входят: контроллер, модули аналого-цифрового преобразования, цифро-аналогового преобразования счетчика/частотомера, ввода сигнала с термосопротивлений, GSM-модем или модем проводной связи, модуль расширения COM-порта, модуль питания с гальванической развязкой КРАУ2.222.007. Допускается комплектация без каких-либо из измерительных каналов (без модулей аналогоцифрового преобразования, цифро-аналогового преобразования счетчика/частотомера, ввода сигнала с термосопротивлений, каналов передачи цифровых данных от приборов измерения расхода и физических параметров измеряемой среды).

Конструктивно оборудование, входящее в состав коммуникатора, устанавливается:

• - в металлическом шкафу;

• - в крейте для монтажа в стойке 19 дюймов;

• - во взрывозащищенной оболочке.

Общий вид коммуникатора приведен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

Коммуникаторы относятся к проектно-компонуемым изделиям (состав оборудования определяется опросным листом) и их измерительные каналы (ИК) обеспечивают считывание, обработку, хранение и передачу на верхний уровень данных со следующего оборудования: датчиков комплексных с вычислителем расхода "ГиперФлоу-3Пм", расходомеров ультразвуковых серии "ГиперФлоу" и "Вымпел", вычислителей расхода серии "Суперфлоу", счетчиков объемного расхода газа СГ-16 (СГ-16М), корректоров объема газа серии "ЕК", преобразователей точки росы серии "КОНГ-Прима" и анализаторов точки росы серий "КОНГ-Прима" и "Hygrovision", плотномера проточного серии "ПЛОТ", поточного хроматографа DANI PGC 90.50, МАГ, Siemens Microsam, ХРОМОС ПХГ-1000, датчиков с токовым выходом 4-20 мА, датчиков с частотным выходом, датчиков с дискретным выходом, датчиков температуры

(термометры сопротивления типа ТСМ 9418, ТСП 9418), передачу данных о состоянии источника бесперебойного питания ИБП-002 и другого оборудования, имеющего интерфейс RS-232 или RS-485.

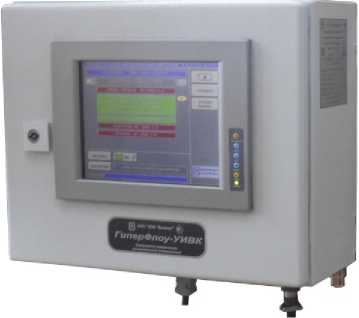

Рисунок 1 - Коммуникатор в металлическом шкафу

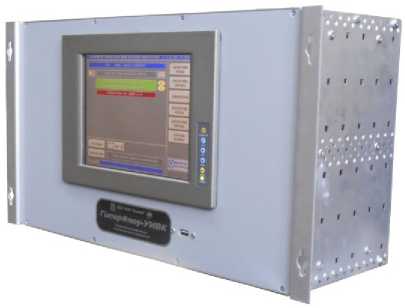

Рисунок 2 - Коммуникатор в крейте для монтажа в стойке 19 дюймов

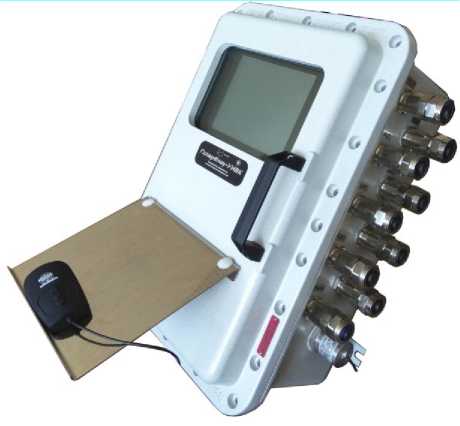

Рисунок 3 - Коммуникатор во взрывозащищенной оболочке

а) Коммуникатор в металлическом шкафу

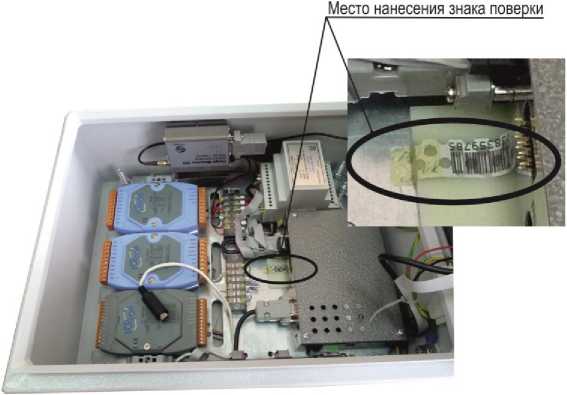

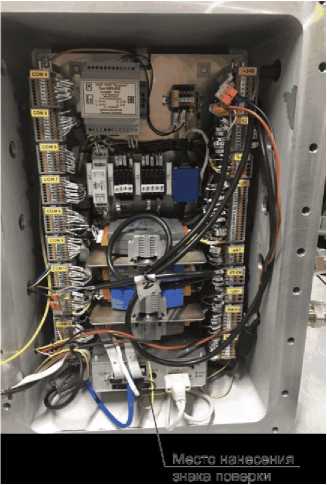

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак поверки наносится на лоток слота COMPACT FLASH и в свидетельство о поверке.

Коммуникаторы обеспечивают информационный канал связи с системами одоризации газа по RS-232/RS-485.

Для питания коммуникатора применяется источник бесперебойного питания ИБП-002.

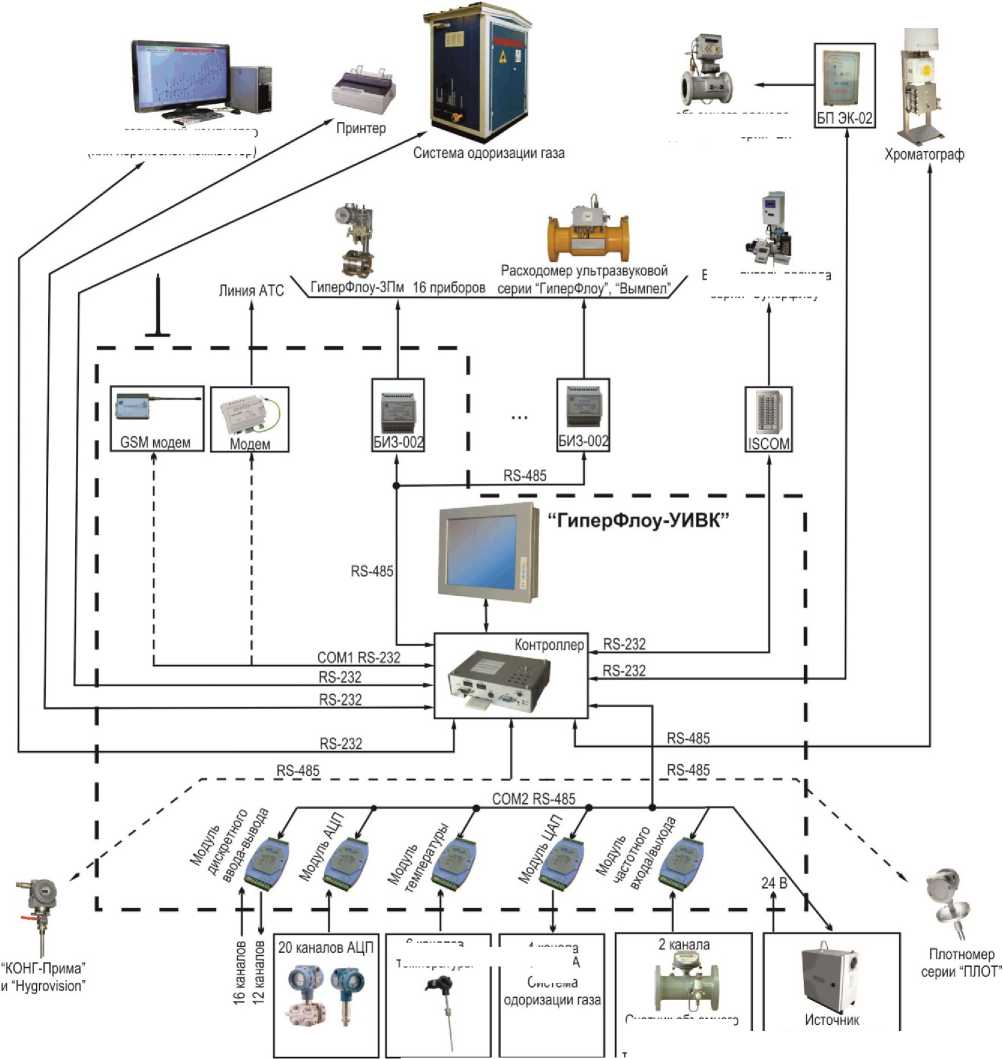

Структурная схема коммуникатора с подключенным периферийным оборудованием приведена на рисунке 5.

бесперебойного питания ИБП-002

Счетчик объемного расхода газа типа СГ-16(СГ-16М)

Рисунок 5

Количество оборудования, подключаемого к одному коммуникатору:

• - приборы измерения расхода (объема) газа - до 16;

• - хроматограф - до 2;

• - одоризатор газа - 1;

• - плотномер серии "ПЛОТ" - 1;

• - преобразователи точки росы серии "КОНГ-Прима" (анализаторы точки росы серий "КОНГ-Прима" и "Hygrovision") - до 2;

• - датчики с токовым выходом - до 10;

• - датчики с токовым входом - до 4;

• - термометры сопротивления - до 6;

• - датчики с частотным выходом - до 2;

• - датчики с импульсным выходом - до 2.

Объем хранимых данных по всем приборам учета и аналоговым сигналам - за один год. Для диагностики коммуникатора в его состав включено переносное тестирующее устройство, состоящее из калибратора промышленных процессов универсального АКИП-7301 (регистрационный номер в Федеральном информационном фонде 36814-08) и переносного компьютера.

Коммуникаторы в металлическом шкафу и в крейте для монтажа в стойке 19 дюймов предназначены для размещения вне взрывоопасных зон, имеют взрывобезопасный уровень взрывозащиты, виды взрывозащиты "искробезопасная электрическая цепь уровня ib" по ГОСТ 31610.11-2014 (IEC 60079-11:2011). Маркировка взрывозащиты коммуникатора "ГиперФлоу-УИВК" - [Ex ib Gb] IIB.

Коммуникаторы во взрывозащищенной оболочке предназначены для размещения во взрывоопасных зонах, имеют виды взрывозащиты "взрывонепроницаемые оболочки "d" по ГОСТ IEC 60079-1-2013. Маркировка взрывозащиты оболочки коммуникатора "ГиперФлоу-УИВК" 1Ex db [ib] IIB+H2 T5 Gb.

Программное обеспечение (ПО) коммуникаторов функционирует на базе операционной системы реального времени с сохранением информации в базе данных. Для идентификации ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC32. Значение контрольной суммы определяется конфигурацией коммуникатора. ПО исключает возможность изменения ПО через интерфейсы пользователя. Команды и данные, получаемые через интерфейсы связи, не оказывают влияния на ПО. Все данные, сохраняемые в базах данных, защищены контрольной суммой. ПО предусматривает подтверждение от пользователя своих действий перед изменением или удалением обрабатываемой информации или данных, а также выдает предупреждение в случае, если действия пользователя могут повлечь изменение или удаление обрабатываемой информации или данных. Конструкция коммуникаторов предусматривает защиту доступа к носителю ПО путем нанесения знака поверки на лоток слота COMPACT FLASH. Обновление и загрузка ПО возможны только при вскрытии знака поверки, нанесённого на лоток слота COMPACT FLASH с повреждением знака поверки. Все сохраняемые и передаваемые данные имеют защиту с помощью контрольных сумм. В коммуникаторе предусмотрена защита от изменений параметров настройки. Для изменения параметров пользователь должен авторизоваться, введя индивидуальный пароль. Перечень пользователей определяется администратором.

ПО коммуникаторов позволяет выводить информацию со всех подключенных приборов измерений расхода, объема и физических параметров измеряемой среды на встроенный сенсорный дисплей. Взаимодействие оператора с коммуникатором осуществляется с помощью экранного меню посредством сенсорного дисплея.

Коммуникаторы взаимодействуют со смежными системами контроля и управления с использованием открытых стандартных протоколов связи - MODBUS RTU и HART. Обмен данными с коммуникатором осуществляется по каналам связи общего пользования с помощью GSM-модема, модема проводной связи с использованием протоколов обмена MODBUS RTU и MODBUS TCP с возможностью защиты передаваемых данных.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится типографским способом на титульные листы эксплуатационной документации коммуникатора и методом диффузионной фотохимии на маркировочной табличке.

Таблица 4 - Комплектность средства измерений

изложены в п. 1.3.7. раздела "Описание и работа изделия" руководства по эксплуатации КРАУ1.456.031 РЭ.

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения

КРАУ1.456.031 ТУ Коммуникатор измерительно-вычислительный универсальный "ГиперФлоу-УИВК". Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1458

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
