МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 июня 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 76606-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Роквелла ТР Tochline

Назначение средства измерений

Твердомеры Роквелла ТР Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Описание средства измерений

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры Роквелла ТР Tochline выпускаются в следующих модификациях: ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой. Твердомеры ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline реализуют шкалы Роквелла и Супер-Роквелла, остальные - только шкалы Роквелла.

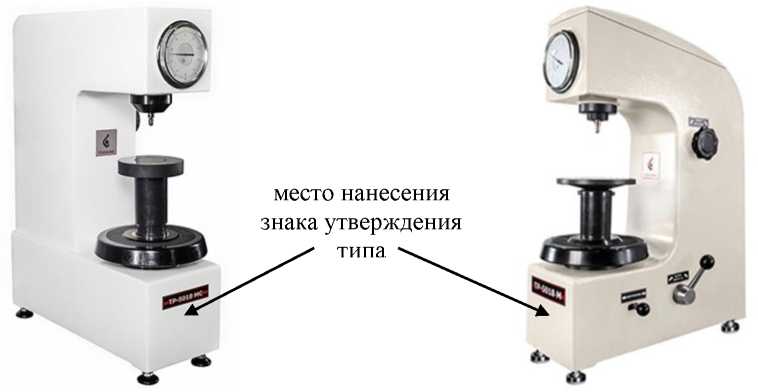

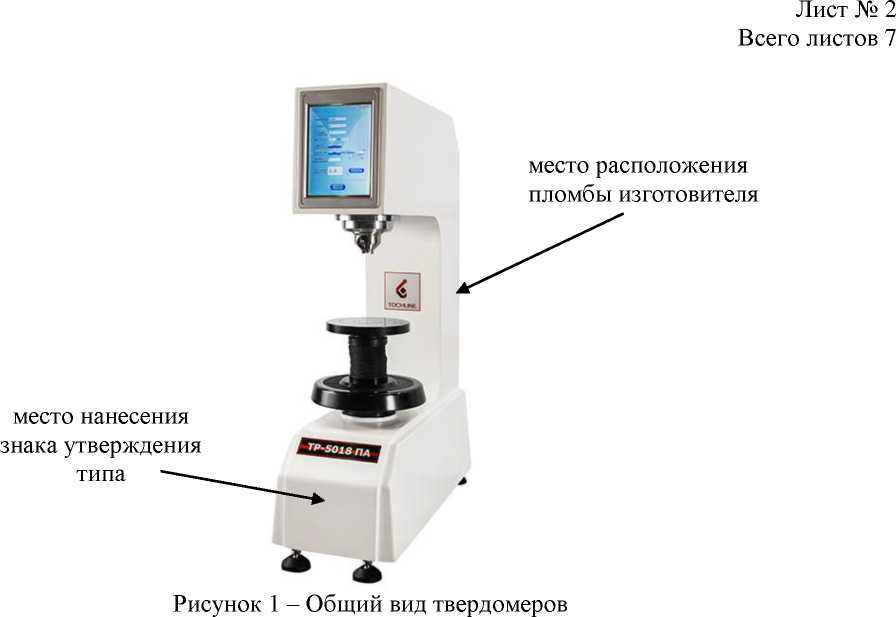

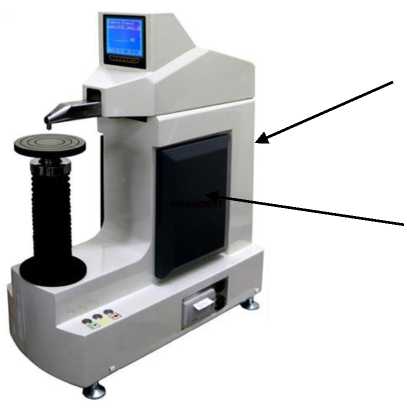

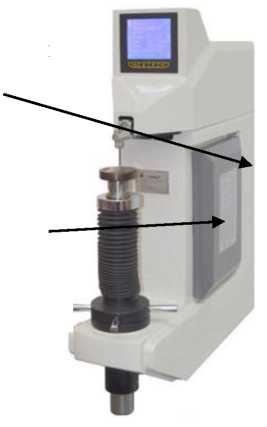

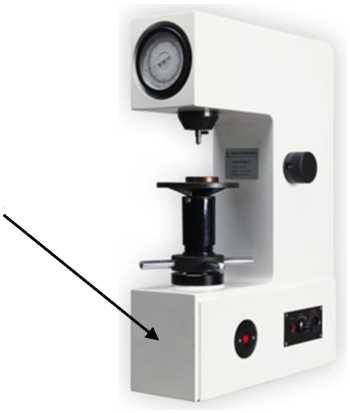

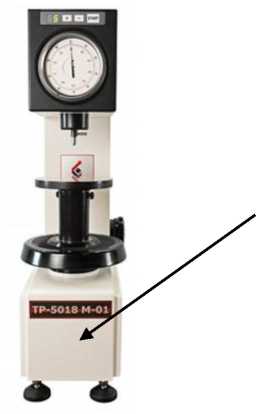

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-9.

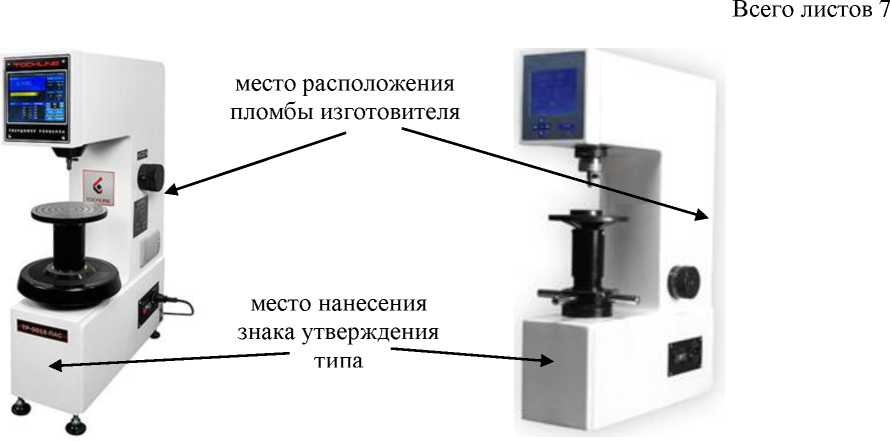

Рисунок 2 - Общий вид твердомеров

ТР 5018МС Tochline, ТРС 5019МС Tochline

Рисунок 8 - Общий вид твердомеров

ТР 5018ПАС Tochline

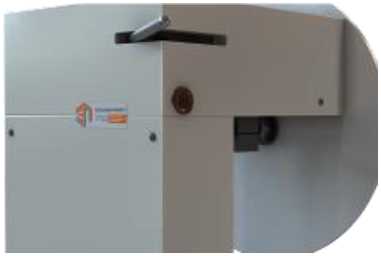

Пломбирование твердомеров ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров ТРС 5019ПА Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Tochline ТР
Номер версии (идентификационный номер) ПО	не ниже v 1.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.

Таблица 2 -

испытательных

Шкалы твердости	Нагрузки, Н		Пределы допустимого отклонения нагрузок, %
	основная	предварительная	предварительной нагрузки	основных нагрузок
Шкала Роквелла
HRA	588,4	98,07	±2,0	±0,5
HRB	980,7
HRC	1471

таблицы 2

Шкалы твердости	Нагрузки, Н		Пределы допустимого отклонения нагрузок, %
	основная	предварительная	предварительной нагрузки	основных нагрузок
Шкала Супер-Роквелла
HR15N	147,1	29,42	±2,0	±0,66
HR30N, HR30T	294,2
HR45N	441,3

Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров

Шкалы твердости	Диапазоны измерения твердости	Пределы допускаемой абсолютной погрешности
Шкала Роквелла
HRA	от 70 HRA до 93 HRA включ.	±1,2 HRA
HRB	от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ.	±3,0 HRB ±2,0 HRB
HRC	от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.	±2,0 HRC ±1,5 HRC ±1,0 HRC
Шкала Супер-Роквелла
HR15N	от 70 HR15N до 94 HR15N включ.	±1,0 HR15N
HR30N	от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.	±2,0 HR30N ±1,0 HR30N
HR45N	от 40 HR45N до 78 HR45N включ.	±2,0 HR45N
HR30T	от 45 HR30T до 70 HR30T * от 70 HR30T до 82 HR30T включ.	±3,0 HR30T ±2,0 HR30T
Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон - метрологические характеристики действительны для 5 измерений

Таблица 4 - Основные технические характеристики твердомеров

Наименование характеристики	Значение
	ТР 5018М	ТР 5018МС, ТРС 5019МС	ТР 5018M-01	ТРС 5019М-01
Рабочие условия эксплуатации:
-температура окружающего воздуха, °С		от +15 до +35
- относительная влажность
окружающего воздуха, %, не более		80
Параметры электропитания:
- напряжение переменного тока, В		-	от 207 до 253
- частота переменного тока, Гц			от 49,8 до 50,2
*Габаритные размеры, мм, не более:
- длина	470	460	520	520
- ширина	240	230	240	215
- высота	630	660	700	700
*Масса, кг, не более	65	85	55	80

таблицы 4

Наименование характеристики	Значение
	ТР 5018M-01С, ТР 5018ПАС, ТРС 5019М-01С, ТРС 5019ПАС	ТР 5008А	ТР 5008ПА, ТРС 5009ПА	ТР 5018ПА, ТРС 5019ПА
Рабочие условия эксплуатации: -температура окружающего
воздуха, °С		от +15 до +35
- относительная влажность
окружающего воздуха, %, не более		80
Параметры электропитания:
- напряжение переменного тока, В		от 207 до 253
- частота переменного тока, Гц		от 49,8 до 50,2
*Габаритные размеры, мм, не более:
- длина	465	740	690	565
- ширина	240	230	280	220
- высота	660	830	860	800
*Масса, кг, не более	85	90	90	80

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

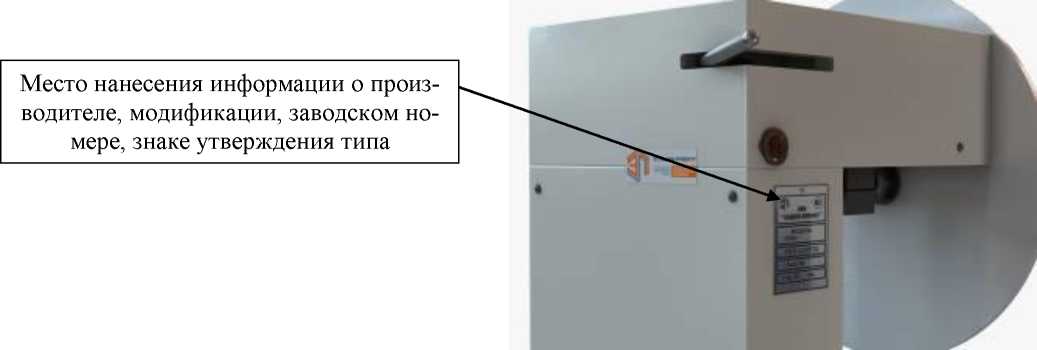

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Твердомер Роквелла ТР Tochline	ТР Tochline *	1 шт.
Сменные части	-	1 шт.
Принадлежности	-	1 шт.
Руководство по эксплуатации	ТР Tochline - 01 РЭ	1 экз.
Методика поверки	ТР Tochline - 01 МП	1 экз.
* В соответствии с заказом

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла ТР Tochline

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

ГОСТ 9013-59 Металлы и сплавы. Метод измерения твердости по Роквеллу. Шкалы А, В, С;

ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу);

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла;

ТУ 265162 - 164 - 69363963 - 18 «Твердомеры Роквелла ТР Tochline. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Юридический адрес: 153032, г Иваново, ул. Станкостроителей, д. 11

Адрес: 153582, г. Иваново, ул. Лежневская, д. 183

Телефон: +7 (812) 612-30-03

Е-mail: info@ziptest.ru

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 72529-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200

Назначение средства измерений

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 (далее -датчики) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей и объемной доли аммиака и хладонов в воздухе рабочей зоны, а также объемной доли вредных газов в газовых средах.

Описание средства измерений

Датчики представляют собой стационарные приборы непрерывного действия.

Принцип действия датчиков, в зависимости от определяемого компонента:

• - объемная доля вредных газов - электрохимический;

• - довзрывоопасная концентрация горючих газов - оптический или термохимический;

• - объемная доля хладонов - полупроводниковый.

Конструктивно датчики выполнены одноблочными в пластиковом, алюминиевом или стальном корпусе (в зависимости от модели). Термохимические датчики модели OLC 10/100 с выходным сигналом по напряжению могут использоваться только с блоками WB преобразующими сигнал по напряжению в токовый сигнал от 4 до 20 мА.

Датчики отличаются внешним видом, маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов.

Датчики моделей OLCT 200 могут иметь до двух измерительных каналов, моделей OLCT 80 - до трех измерительных каналов. Датчики остальных моделей являются одноканальными.

Датчики моделей OLC 100, OLCT 20, OLCT 60, OLCT 80, OLCT 100/IS/HT/XP могут иметь выносные чувствительные элементы. При этом к обозначению датчика добавляется буква D.

Датчики моделей OLCT 100HT выпускаются в высокотемпературном исполнении (до плюс 200°С).

Датчики моделей OLCT 200 могут выпускаться в арктическом исполнении (от минус 55 °С).

Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют жидкокристаллический дисплей для отображения измерительной информации.

Датчики моделей OLCT 100/IS/HT/XP имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).

- отображение результатов измерений на встроенном дисплее (для датчиков моделей OLCT 60, OLCT 80, OLCT 200);

- формирование унифицированного выходного аналогового сигнала от 4 до 20 мА;

- формирование выходного цифрового сигнала RS-485, протокол Modbus (для датчиков моделей OLCT 200, OLCT 80);

- беспроводная передача данных (протокол Modbus) по радиоканалу (для датчиков OLCT 80 Wireless, OLCT 200 Wireless);

- передачу данных по протоколу HART (опционально для датчиков модели OLCT 200,);

- диагностику состояния датчика.

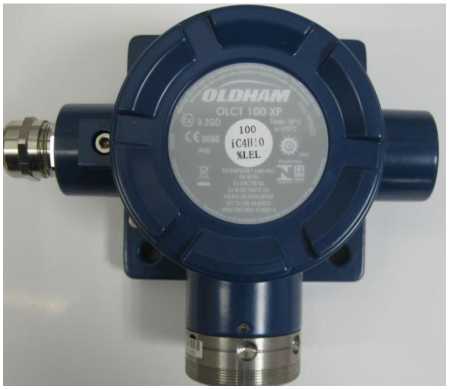

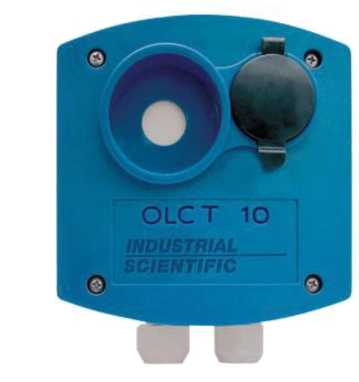

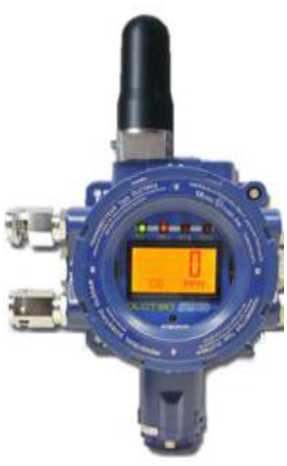

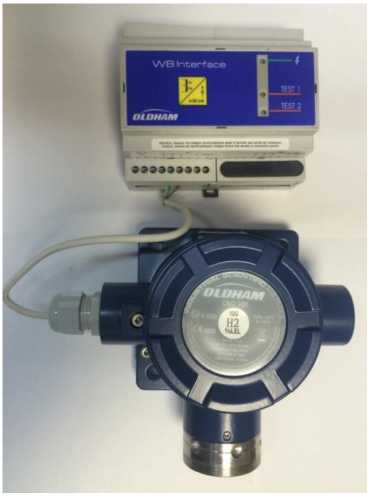

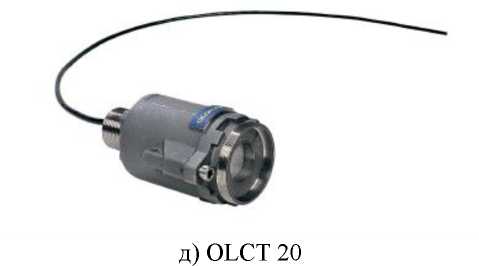

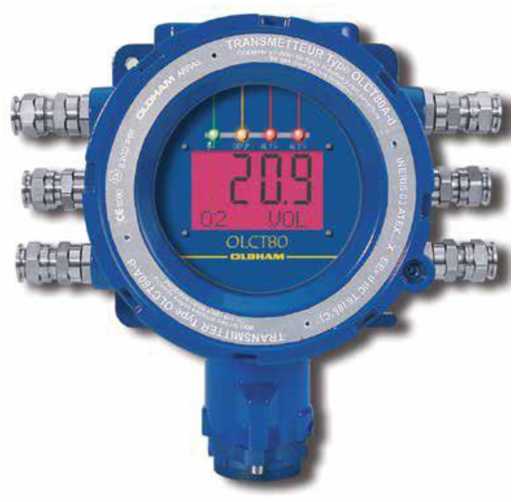

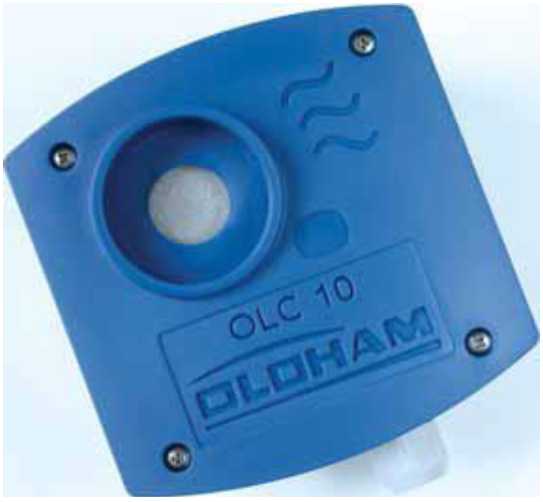

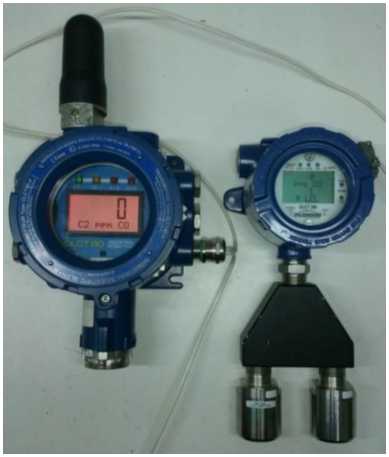

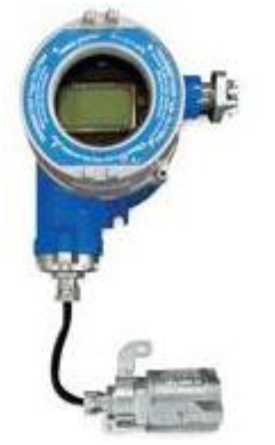

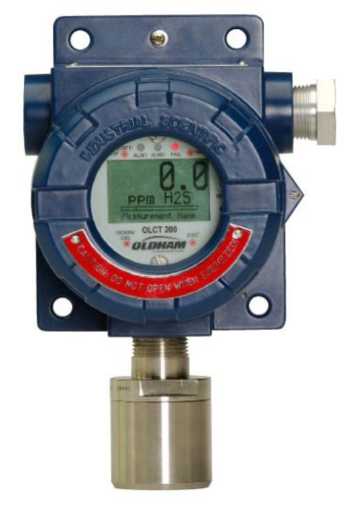

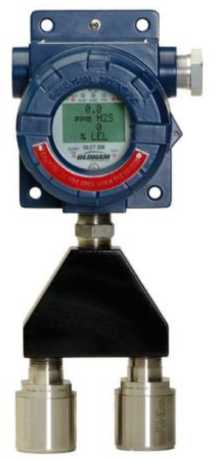

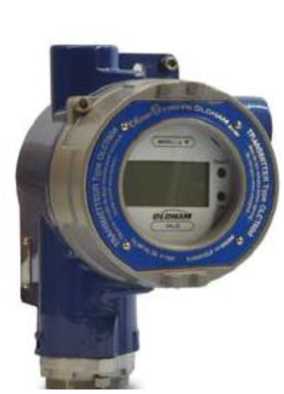

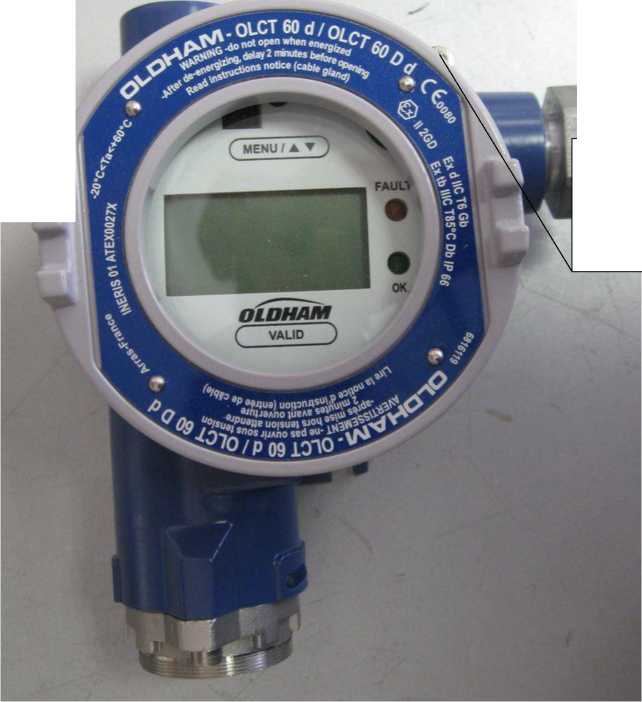

Общий вид датчиков приведен на рисунке 1. Схема пломбирования (на примере OLCT 60) приведена на рисунке 2.

Стопорный винт - место пломбирования от несанкционированного доступа

Программное обеспечение

Датчики (за исключением моделей OLCT 60, OLCT 80, OLCT 200) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.

Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют встроенное программное обеспечение.

Программное обеспечение предназначено для:

• - обработки и передачи измерительной информации от первичного измерительного преобразователя;

• - формирования выходного аналогового сигнала от 4 до 20 мА;

• - формирования цифрового выходного сигнала RS485 (для датчиков моделей OLCT 200, OLCT 80);

• - передачи данных по протоколу HART (для датчиков модели OLCT 200);

• - передачи данных по радиоканалу для исполнения Wireless датчиков модели OLCT 80.

• - самодиагностики аппаратной части датчика;

• - настройки нулевых показаний и чувствительности датчика.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Прошивка OLCT 60	Прошивка OLCT 80	Прошивка OLCT 200
Номер версии (идентификационный номер) ПО	V1.2	V1.9	V4.02
Цифровой идентификатор ПО	45A2, алгоритм CRC16	E362, алгоритм CRC16	BC83, алгоритм CRC16
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий.

Метрологические и технические характеристики

Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLC 10/100, OLCT 100 XP, OLCT 100 HT, OLCT 20/60/80, OLCT 200 с термохимическими чувствительными элементами

Определя емый компонен т	Диапазон показаний довзрывоопасн ой концентрации определяемого компонента	Диапазон измерений довзрывоо пасной концентра ции определяе мого компонент а	Пределы допускаемой основной по грешности5		Пределы допускаемой погрешности 6		Предел допускаемо го времени установлен ия показаний Т0,9Д, с
			абсолю тной	относит ельной	абсолю тной	относите льной
1	2	3	4	5	6	7	8
Горючие газы7	от 0 до 100 % НКПР8	от 0 до 50 % НКПР включ.	■5 % НКПР		±14 % НКПР		20
		свыше 50 до 100 % НКПР		±10 %		±28 %
	от 0 до 100 % НКПР8	от 0 до 50 % НКПР	±5 % НКПР	-	±14 % НКПР	-

Определяе мый компонент	Диапазон показаний объемной доли определяе мого компонен та	Диапазон измерений объемной доли определяе мого компонен та	Пределы допускаемой основной погрешности1)		Пределы допускаемой погрешности2)		Предел допускае мого времени установл ения показани Й Т0,9Д, с
			абсолют ной	относител ьной, %	абсолют ной	относител ьной, %
1	2	3	4	5	6	7	8
Хладоны3)	от 0 до 1000 млн-1 6)	от 0 до 150 млн-1 включ.	+25 млн-1		+37 млн- 1		60
		св. 150 до 1000 млн-1		+17		+25
Хладоны4)	от 0 до 2000 млн-1 6)	от 0 до 300 млн-1 включ.	+50 млн-1		+73 млн-1		60
		св. 300 до 2000 млн-1		+17		+25
Хладоны5)	от 0 до 10000 млн-1 6)	от 0 до 300 млн-1 включ.	+50 млн-1		+73 млн-1		60
		св. 300 до 2000 млн-1 включ		±17		+25
		св. 2000 до 10000 млн-1

таблицы 4

2

3

4

5

6

7

• ¹⁾ В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

• ²⁾ Значения погрешности установлены для следующих условиях эксплуатации:

• - температура окружающей среды от +5 до +35 ^oC;

• - относительная влажность от 20 до 90 %;

• - атмосферное давление от 90 до 110 кПа;

• - сопутствующие компоненты не более 0,5^ПДК.

• ³⁾ Поверочным компонентом является один из следующих определяемых компонентов: хладоны R407a, R407c, R410a.

• ⁴⁾ Поверочным компонентом является один из следующих определяемых компонентов: хладоны R143a, R507, R404a.

• ⁵⁾ Поверочным компонентом является один из следующих определяемых компонентов: хладон R23 - трихлорметан (CHF3).

Хладон R407a - смесь хладонов (по массе): R32 (CH2F2) - 20%, R125 (C2HF5) - 40%, R134a (C2H2F4) - 40%.

Хладон R407c - смесь хладонов (по массе): R32 (CH2F2) - 23%, R125 (C2HF5) - 25%, R134a (C2H2F4) - 52%;

Хладон R410a - смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.

Хладон R507 - смесь хладонов (по массе): R125 (C2HF5) - 50%, R143a (C2H3F3) - 50%.

Хладон R404a - смесь хладонов (по массе): R143a (C2H3F3) - 52%, R125 (C2HF5) - 44%, R134a (C2H2F4) - 4%.

• ⁶⁾ Предназначены для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)

Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами

Определяемы й компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности9		Предел допускаемог о времени установлени я показаний Т0,9Д, с
			абсолютно й	относительно й
1	2	3	4	5	6
Диоксид хлора (ClO2)10	от 0 до 3,0 млн-1	от 0 до 0,2 млн-1 включ	+0,04 млн-1	-	120
		св. 0,2 до 3 млн-1	-	+20

Определ яемый компоне нт	Диапазон показаний объемной доли определяе мого компонен та	Диапазон измерений объемной доли определяе мого компонен та	Пределы допускаемой основной погрешности11		Пределы допускаемой погрешности12		Предел допуска емого времен и установ ления показан ий Т0,9Д, с	Назначе ние 13
			абсол ютной	относите льной	абсолю тной	относит ельной
Аммиак (NH3)	от 0 до 100 млн-1 14	от 0 до 30 млн-1 включ.	+5 млн-1	-	+7 млн-1	-	55 (IS) 120 (XP)	К
		св. 30 до 100 млн-1	-	+15 %	-	+24 %
Аммиак (NH3)	от 0 до 1000 млн-1	от 0 до 80 млн-1 включ.	+12 млн-1	-	-	-	55 (IS) 120 (XP)	А
		св. 80 до 1000 млн-1	-	+15 %	-	-

Определяемый компонент	Диапазон показаний объемной доли определяемог о компонента	Диапазон измерений объемной доли определяемог о компонента	Пределы допускаемой основной погрешности1)		Предел допускаемог о времени установления показаний Т0,9Д, с
			абсолютно й	относительно й
Гидразин (N2H4)2)	от 0 до 1,0 млн-1	от 0 до 0,1 млн-1 включ.	+0,02 млн-1	-	120
		св. 0,1 до 1 млн-1	-	+20 %
Несимметричны й диметилгидразин (НДМГ) (C2H8N2)2)	от 0 до 1,0 млн-1	от 0 до 0,1 млн-1 включ.	+0,02 млн-1	-
		св. 0,1 до 1 млн-1	-	+20 %
1) В нормальных условиях эксплуатации. 2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Таблица 8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности1)		Предел допускаемого времени установления показаний Т0,9Д, с
			абсолютной	относительной
Моносилан (SiH4)	от 0 до 50 млн- 1	от 0 до 5 млн-1 включ.	+1 млн-1	-	60
		св. 5 до 50 млн-1	-	+20 %
1) В нормальных условиях эксплуатации.

Определяемы й компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности15		Предел допускаемог о времени установлени я показаний Т0,9Д, с
			абсолютн ой	относительно й
Метанол (СНзОН) 16	от 0 до 1000	от 0 до 100 млн-1 включ.	+15 млн-1	-	60
	млн-1	св. 100 до 1000 млн-1	-	+15 %
1) В нормальных условиях эксплуатации. 2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Таблица 10 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 XP с полупроводниковыми чувствительными элементами
Определяемы й компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности15		Предел допускаемог о времени установлени я показаний Т0,9Д, с
			абсолютн ой	относительно й
Дисульфид углерода (CS2)16	от 0 до 500 млн-1	от 0 до 100 млн-1 включ.	+25 млн-1	-	60
		св. 100 до 500 млн-1	-	+25 %

Таблица 11 -

датчиков

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности	±0,3
Нормальные условия эксплуатации: - диапазон температуры окружающей среды, oC - диапазон относительной влажности окружающей среды при температуре +35 oC, % - диапазон атмосферного давления, кПа	от +15 до +25 от 30 до 80 от 84,4 до 106,7

Основные технические характеристики датчиков приведены в таблицах 12 - 18.

Таблица 12 - Параметры электрического питания датчиков

Модель датчика	Напряжение питания постоянного тока, В	Потребляемый ток, мА, не более
OLCT 10	от 15 до 30	100
OLCT 20	от 15 до 30	100 - с термохимическим сенсором 25 - с электрохимическим сенсором
OLCT 60	от 16 до 30	140 - с термохимическим или полупроводниковым сенсором 80 - с электрохимическим сенсором
OLCT 80	от 16 до 28 - с термохимическим или полупроводниковым сенсором от 12 до 28 - с электрохимическим сенсором	150 - с термохимическим или полупроводниковым сенсором 100 - с электрохимическим сенсором
OLCT 100 XP, OLCT 100 HT, OLCT 100 IS	от 15,5 до 32 - OLCT 100 XP (с термохимическим или полупроводниковым сенсором), OLCT 100 IS, OLCT 100 HT от 10 до 32 - OLCT 100 XP (c электрохимическим сенсором)	100 - OLCT 100 HT, OLCT 100 XP (с полупроводниковым сенсором) 23,5 - OLCT 100 IS, OLCT 100 XP (c электрохимическим сенсором) 110 - OLCT 100 XP (с термохимическим сенсором)
OLCT 200	от 10 до 30	100
OLC 10/100	-	400
Блок WB	от 15,5 до 32	200

датчиков

Таблица 13 - Время

Модель датчика	Время прогрева, ч, не более
OLC 10 (с блоком WB), OLCT 10	2
OLCT 20	1
OLCT 60 (горючие газы)	2
OLCT 60 (кроме горючих газов), OLCT 80	1
OLCT 100 IS	1
OLCТ 100/IS/HT/XP (полупроводниковый сенсор)	4
OLC 100 (с блоком WB), OLCT 100 (горючие газы)	2
OLCT 200 (горючие газы)	2
OLCT 200 (кроме горючих газов),	1

Таблица 14 -

и масса датчиков

Модель датчика	Габаритные размеры, мм, не более				Масса, кг, не более
	высота	ширина	длина	диаметр
OLC 10, OLCT 10	157	118	60	-	0,5
OLCT 20	-	-	130	60	0,8
OLCT 20 D	-	-	177	60	0,8
OLCT 60	125	186	154		2,1
OLCT 60 D - корпус	125	200	154		1,2
- выносной датчик	85	58	122	-	0,4
OLCT 80	225	110	262	-	3,5
OLCT 80 D - корпус	245	110	260		3,1
- выносной датчик	50	58	127	-	0,4
OLC 100	135	133	84	-	0,95
OLCT 100, OLCT 100 XP (горючие газы)	135	133	84		1,0
OLCT 100 HT	150	138	84	-	1,8
OLC 100 D, OLCT 100 D (горючие газы) - корпус	117	138	84		0,7
- выносной датчик	-	-	30	45	0,3
OLCT 100 D - корпус	117	138	84		0,7
- выносной датчик	-	-	75	45	0,4
OLCT 100 IS	179	138	84	-	1,1
OLCT 200 (один сенсор)	203	118	140	-	2,1
OLCT 200 (два сенсора)	293	118	140	-	3,5
Блок WB	60	90	105	-	0,25

Таблица 15- Рабочие условия эксплуатации датчиков в зависимости от определяемого компонента

Определяемый компонент	Рабочие условия эксплуатации датчиков
	Диапазон температуры окружающей среды, оС	Диапазон относительной влажности окружающей среды при температуре +35 oC, %	Диапазон атмосферного давления, кПа
1	2	3	4
Горючие газы (оптические датчики): - OLCT 200 - OLCT 200 (в арктическом исполнении)	от -40 до +60 от -55 до +60	от 0 до 95	от 90,9 до 111,1
Горючие              газы (термохимические датчики) - OLC 10 - OLC 100 - OLCT 100 XP, OLCT 20 - OLC 100 HT - OLCT 60/80 - OLCT 200 - OLCT 200 (в арктическом исполнении)	от -25 до +45 от -60 до +70 от -50 до +70 от -25 до +200 от -25 до +55 от -40 до +60 от -55 до +60
Хладоны (полупроводниковый датчик)	от -20 до +55	от 20 до 95	от 90,9 до 111,1
Диоксид хлора (СЮ2)	от -20 до +40	от 15 до 90
Аммиак (NH3)	от -40 до +40	от 10 до 95
Гидразин             (N2H4), несимметричный диметилгидразин    (НДМГ) (C2H8N2)	от -10 до +40
Моносилан (SiH4)	от -20 до +40
Метанол (CH3OH)	от -20 до +50
Дисульфид углероgа(CS2)	от -20 до +60	от 20 до 95

Таблица 16 - Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых

посторонних тел и воды по ГОСТ 14254-2015
Обозначение 1)	Маркировка взрывозащиты	Степень защиты по ГОСТ 14254-2015
OLCT 20 d	1ExdIICT6
Датчик OLCT 100 HT	1ExdIICT2, T3,T4
OLCT 20i	0ExiaIICT4/POEXiaI
OLC 10	ExnAIICT6
OLCT 10	ExnAIICT4
OLCT 60 D d	1ExdIICT6
OLCT 60id, основной блок OLCT60Did	1Exd[ia]iaIICT4
OLCT 60 Did выносной датчик	0ExiaIICT4	IP 66
OLCT 80 (D)	1ExdIICT6
OLCT 80 Did основной блок	1Exd[ia]iaIICT4
OLCT 80IR выносной датчик	0ExiaIICT4
OLC 100, OLCT 100 XP (IR)	1ExdIICT6
OLCT 100 IS	0ExiaIICT4
OLCT 200	0ExiaIIВT4/Н2 или 1 Exd[ia] IIВT4/Н2
1) Обозначения i и d - виды взрывозащиты.

Таблица 17 -

датчиков в зависимости от

компонента

ний

Определяемый компонент	Средний срок службы, месяцев
Горючие газы (оптические датчики)	60
Горючие газы (термохимические датчики)	36
Вредные газы, хладоны (полупроводниковые и электрохимические датчики)	40

Таблица 18 - Прочие технические характеристики датчиков

Наименование характеристики	Значение
Средняя наработка на отказ, ч	25 000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус датчика.

Комплектность средства измерений

Таблица 19 - Комплектность датчиков

Наименование	Обозначение	Количество
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200		модель и количество датчиков определяется при заказе
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-242-2203-2018	1 экз.
Комплект принадлежностей	-	1 компл.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам газоаналитическим Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, утвержденный приказом Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н)

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических Общие технические условия;

ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств содержания компонентов в газовых средах;

Техническая документация фирмы «Oldham SAS».

Изготовитель

Teledyne Oldham Simtronics SAS, Франция

Адрес: Z.I. EST, B.P. 417, 62027 ARRAS Cedex, France

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт http://www.vniim.ru

E-mail info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 76258-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бруски контрольные БК-150, БК-250, БК-350, БК-500

Назначение средства измерений

Бруски контрольные БК-150, БК-250, БК-350, БК-500 (далее - бруски) предназначены для измерений прямолинейности рабочих поверхностей средств измерений.

Описание средства измерений

Принцип действия брусков основан на измерении просвета, получаемого при соприкосновении рабочей поверхности брусков с измеряемой рабочей поверхностью, например, лекальной линейки, путем сравнения его с образцом просвета.

Бруски выполнены из цельного бруска металла с одной рабочей поверхностью и имеют в сечении прямоугольную форму. Рабочая поверхность бруска представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. На нерабочую поверхность брусков наносится лакокрасочное покрытие во избежание коррозии и наклеивается голографическая метка с товарным знаком предприятия изготовителя. На торцах бруска расположены теплоизолирующие ручки.

На боковые поверхности бруска нанесены сквозные отверстия диаметром 8 мм, отмечающие точки наименьшего прогиба, на которые брусок устанавливается на поверочной плите перед началом работы.

Бруски выпускаются в следующих модификациях: БК-150, БК-250, БК-350, БК-500, которые отличаются метрологическими характеристиками, габаритными размерами, массой.

Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.

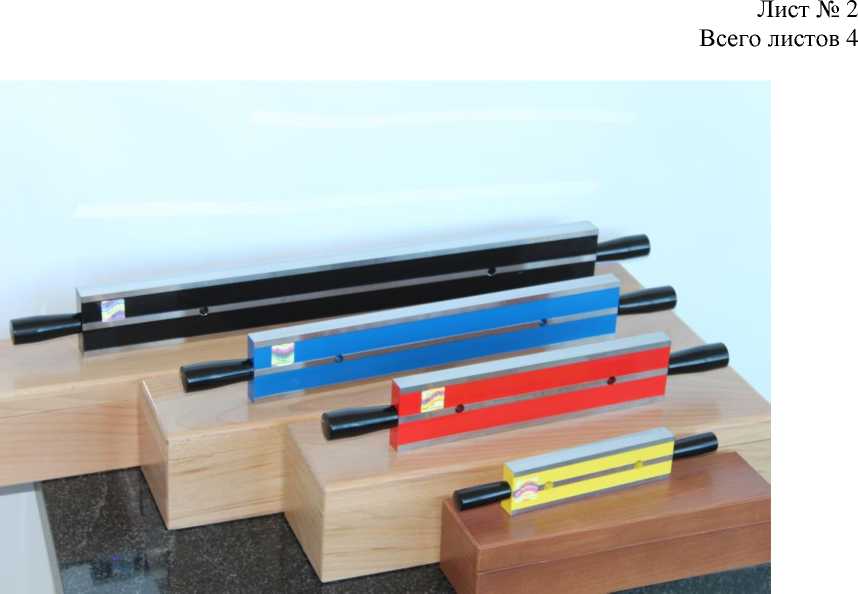

Общий вид брусков представлен на рисунке 1.

Рисунок 1 - Общий вид брусков контрольных БК-150, БК-250, БК-350, БК-500

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	БК-150	БК-250	БК-350	БК-500
Номинальная длина рабочей поверхности, мм	150	250	350	500
Номинальная ширина рабочей поверхности, мм	15	15	15	20
Отклонение от плоскостности рабочей поверхности, мкм, не более	0,2	0,4	0,6	1,0
Изменение отклонения от плоскостности рабочей поверхности вследствие нестабильности материала в течение года, мкм, не более	0,1	0,2	0,3	0,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
	БК-150	БК-250		БК-350		БК-500
Шероховатость рабочей поверхности Ra, мкм, не более	0,040
Допуск перпендикулярности боковых	12 степень точности по ГОСТ 24643-81
поверхностей к рабочей поверхности
Твердость рабочей поверхности HRCэ, не ниже	62
Габаритные размеры бруска без упаковки, мм, не более:
- длина	240	370			470	620
- высота	40	60			60	60
- ширина	15	15			15	20
Габаритные размеры бруска в упаковке, мм, не более:
- длина	270	400			510	660
- высота	70	100			100	100
- ширина	70	100			100	100
Масса без упаковки, кг, не более	0,75	2,3		2,8		4,8
Масса в упаковке, кг, не более	1,3	3,9		4,7		7,3
Условия эксплуатации:			80
- относительная влажность, %, не более
- диапазон рабочих температур, °С		от +17 до +23
- изменение температуры в течение часа, °С, не
более			0,5
Срок службы, лет, не менее	10

Знак утверждения типа

наносится механическим способом на боковую нерабочую поверхность бруска и (или) на специальную табличку, закрепленную механически на торце бруска, и печатным способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Брусок контрольный БК	БКЭ.081696.001	1 шт.
Укладочный ящик (футляр)	БКЭ.081696.002	1 шт.
Паспорт	БКЭ.081696.001 ПС	1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные документы, устанавливающие требования к брускам контрольным БК-150, БК-250, БК-350, БК-500

ГОСТ 8.661-2018 ГСИ. Государственная поверочная схема для средств измерений параметров отклонения от плоскостности оптических поверхностей размером до 200 мм;

ГОСТ 22601-77 Бруски контрольные. Технические условия.

Изготовитель

Общество с ограниченной ответственностью

(ООО «Энергоавтоматика»)

ИНН 3444160499

Адрес: 400087, г. Волгоград, ул. им. Рокоссовского, д. 38, кв. 1/2

Телефон: +7 (8442) 36-80-10

E-mail: volgamash@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «24» июня 2024 г. № 1490

Регистрационный № 19341-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

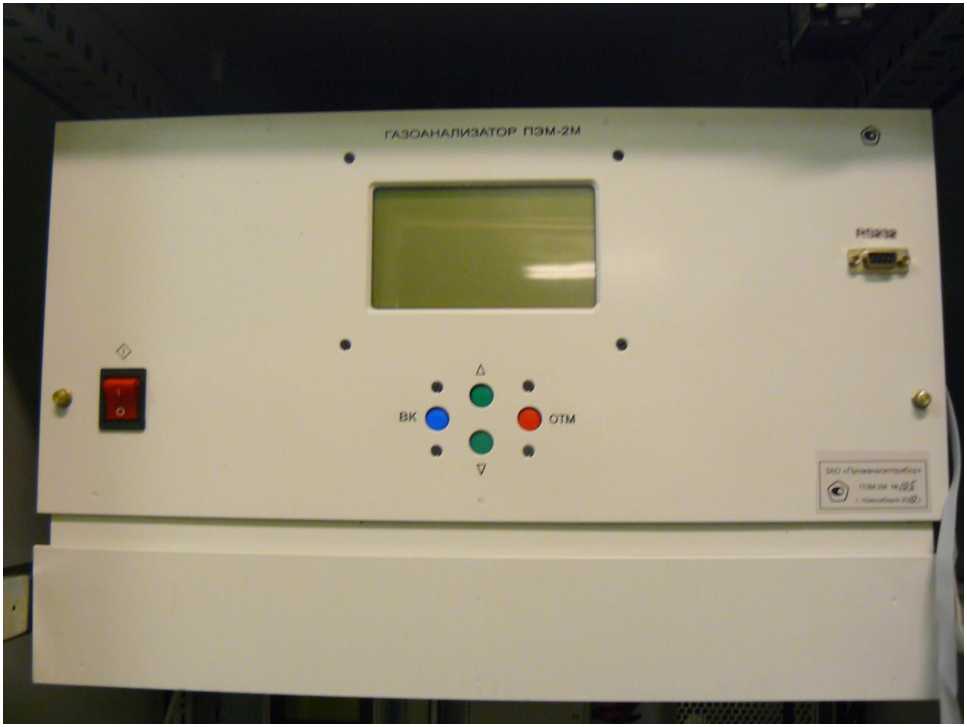

Газоанализаторы ПЭМ-2М

Назначение средства измерений

Газоанализаторы ПЭМ-2М предназначены для измерения массовой концентрации оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (CH4), объемной доли кислорода (O2), диоксида углерода (СО2) в дымовых газах топливосжигающих установок.

Описание средства измерений

Газоанализаторы ПЭМ-2М (далее газоанализаторы) представляют собой многоблочные многоканальные приборы непрерывного действия.

Принцип действия:

- по измерительным каналам массовой концентрации оксида азота, оксида углерода, диоксида азота, диоксида серы, метана и объемной доли диоксида углерода - оптикоабсорбционный в инфракрасной области спектра;

• - по измерительному каналу объемной доли кислорода - электрохимический (измерение объемной доли кислорода (О2) осуществляется выносным измерительным модулем).

Газоанализаторы выпускаются в двух исполнениях:

• - ПГРА 010.00.000-01 - переносной;

• - ПГРА 010.00.000-02 - стационарный.

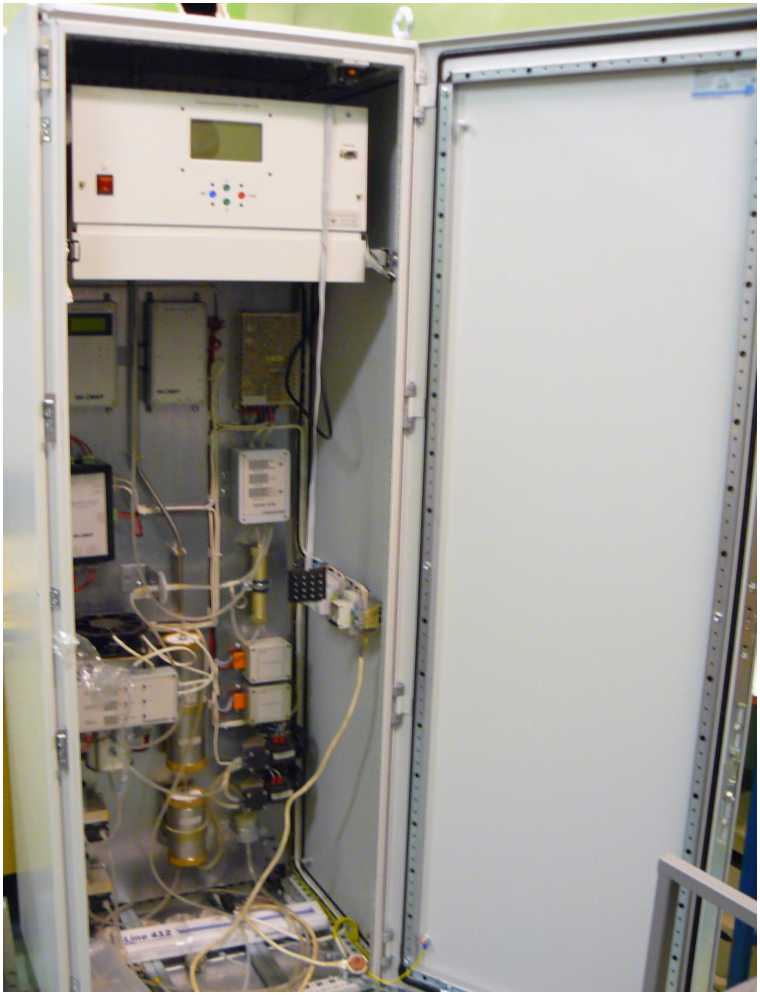

Конструктивно газоанализаторы состоят:

• - ПГРА 010.00.000-01 - из блока анализатора, блока пробоподготовки, подогреваемой линии пробоотбора и пробоотборного зонда;

• -  ПГРА 010.00.000-02  - из блока анализатора и системы пробоотбора и

пробоподготовки, смонтированной в напольном шкафу.

Газоанализаторы имеют выходные сигналы:

• - показания многострочного жидкокристаллического дисплея,

• - цифровой выход (интерфейс RS 485).

Кроме того, газоанализаторы имеют индикаторные каналы (пределы допускаемой погрешности не нормированы):

• - скорости потока пробы (диапазон показаний от 0 до 8 дм³/мин);

• - массовой концентрации паров воды в пробе на выходе из блока пробоподготовки (диапазон показаний от 0 до 17 г/м³);

• - температуры пробы на выходе из блока пробоподготовки (диапазон показаний от 20 до 70 °С).

Вид климатического исполнения газоанализатора - УХЛ 4.2 по ГОСТ 15150-69. По времени прогрева газоанализатор относится к группе П-2 по ГОСТ 13320-81.

должны

Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды IP30 по ГОСТ 14254-96

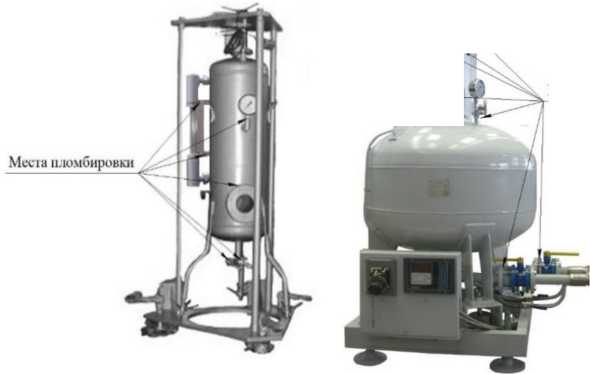

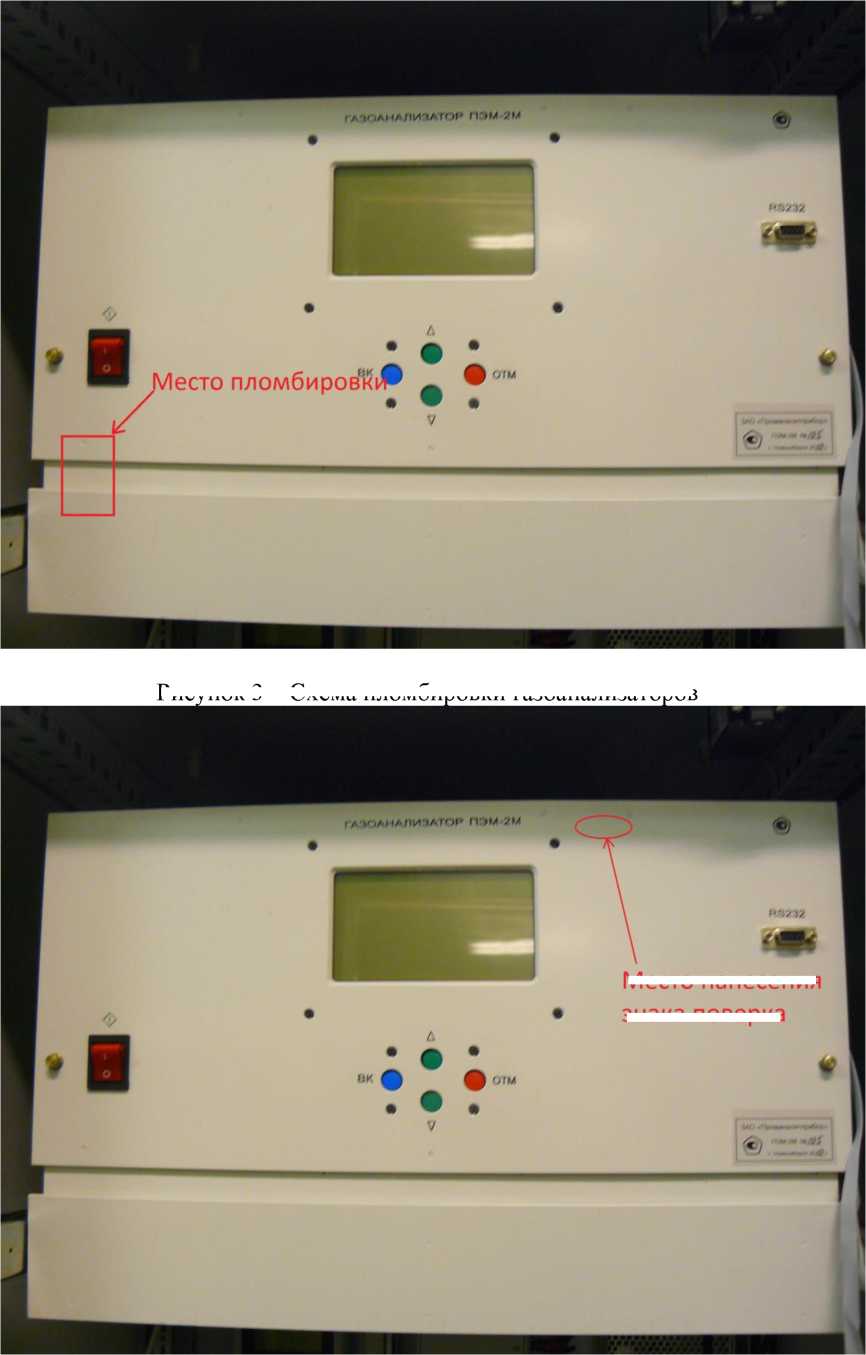

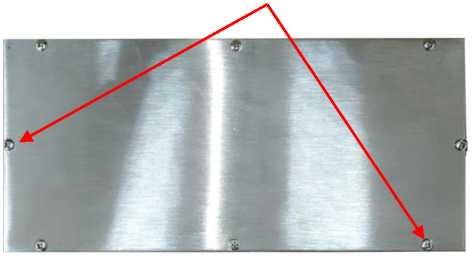

Общий вид газоанализаторов представлен на рисунках 1 и 2. Схема пломбировки газоанализаторов приведена на рисунке 3.

Рекомендуемое место нанесения знака поверки приведено на рисунке 4 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Рисунок 1 - Газоанализатор ПЭМ-2М (блок анализатора), - общий вид

Рисунок 2 - Газоанализатор ПЭМ-2М исполнения ПГРА 010.00.000-02, общий вид

Метрологические и технические характеристики

Таблица 2 - Основные

Определяемый компонент	Диапазон измерений		Пределы допускаемой основной погрешности, %		Номинальное значение единицы наименьшего разряда индикатора
	объемной доли определяемого компонента, %	массовой концентрации определяемого компонента, мг/м3	приведенной	относительной
Кислород (O2)	от 0 до 5 включ.	-	±5	-	0,1 % (об.д.)
	св. 5 до 21	-	-	± 5
Диоксид углерода (CO2)	от 0 до 30	-	±10	-	0,1 % (об.д.)
Оксид углерода (CO)	-	от 0 до 300 включ.	±10	-	1 мг/м3
	-	св. 300 до 3000	-	±10
Оксид азота (NO)	-	от 0 до 300 включ.	±10	-
	-	св. 300 до 2000	-	±10
Диоксид азота (N02)	-	от 0 до 500 включ.	±15	-
	-	св. 500 до 2000	-	±15
Диоксид серы (SO2)	-	от 0 до 500 включ.	±10	-
	-	св. 500 до 5000	-	±10
Метан (CH4)	-	от 0 до 200 включ.	±10	-
	-	св. 200 до 2000	-	±10

Таблица 3 -

Наименование характеристики	Значение
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности	0,2
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях (от 5 до 40 оС) на каждые 10 оС от условий, при которых проводилось определение основной погрешности, в долях предела допускаемой основной погрешности	±0,5
Пределы допускаемой дополнительной погрешности, вызванной изменением атмосферного давления в рабочих условиях (от 84,0 до106,7 кПа) на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях предела допускаемой основной погрешности	±0,3
Предел допускаемого времени установления показаний газоанализатора Т0,9д (без учета транспортного запаздывания), с	180
Время прогрева газоанализатора, мин, не более	30
Нормальные условия измерений: - диапазон температуры окружающей среды, оС - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа	от +15 до +25 80 от 84 до 106

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания переменным током частотой (50±1) Гц, В	от 207 до 253
Потребляемая электрическая мощность, Вт, не более	400
Габаритные размеры, мм, не более
Блок анализатора
- длина;	310
- ширина;	470
- высота.	300
Блок пробоподготовки (для исполнения ПГРА 010.00.000-01):
- длина;	250
- ширина;	500
- высота.	300
Пробоотборный зонд (для исполнения ПГРА 010.00.000-01):
- длина;	1000
- ширина;	300
- высота.	120
Система пробоотбора и пробоподготовки (для исполнения ПГРА 010.00.000-
02):
- длина;	600
- ширина;	500
- высота.	1900
Масса, кг, не более:
- Блок анализатора;	18
- Блок пробоподготовки (для исполнения ПГРА 010.00.000-01);	12
- Пробоотборный зонд (для исполнения ПГРА 010.00.000-01);	1,5
- Система пробоотбора и пробоподготовки (для исполнения
ПГРА 010.00.000-02).	170
Средняя наработка на отказ газоанализатора, ч	15000
Средний срок службы газоанализатора, лет	6
Средний срок службы электрохимического датчика, лет	1,5

Таблица 5 - Условия эксплуатации

Наименование характеристики	Значение
Параметры окружающей среды:
- диапазон температуры окружающей среды, oC	от +5 до +40
- диапазон атмосферного давления, кПа	от 84,0 до 106,7
- диапазон относительной влажности окружающего воздуха при
температуре 35 °С без конденсации влаги, %	от 30 до 90
- синусоидальные вибрации при частоте 25 Гц амплитудой, мм, не
более	0,1
Параметры газовой пробы на входе в пробоотборное устройство
(пробоотборный зонд):
- температура анализируемой среды, оС, не более	+800
- разрежение анализируемой среды, кПа, не более	4
- диапазон   относительной   влажности   анализируемой   среды
при температуре 35 °С без конденсации влаги, %	от +30 до +90
- содержание механических примесей, г/м3, не более	30
Пробоотборное устройство должно обеспечивать следующие параметры
газовой пробы на входе в газоанализатор:
- диапазон температуры газовой пробы, oC	от +20 до +40
- массовая концентрация паров воды, г/м3, не более	8
- содержание механических примесей, мг/м3, не более	1
- диапазон расхода газовой пробы, дм3/мин	от 2 до 7

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Газоанализатор ПЭМ-2М, в том числе:	ПГРА 011.00.000-01 или ПГРА 011.00.000-02	1
Блок анализатора	ПГРА 011.00.000	1
Блок пробоподготовки	ПГРА 012.00.000	1
Система пробоотбора и пробоподготовки	-	1
Подогреваемая линия	ПГРА 013.00.000	1
Кабель питания	-	1
Вставка плавкая	-	1
Руководство по эксплуатации	ПГРА 010.00.000 РЭ	1
Паспорт	ПГРА 010.00.000 ПС	1
Диск с ПО	-	по заказу
Методика поверки	МП-242-1080-2010 с изм. 1	1

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ПЭМ-2М

Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;

Приказ Росстандарта от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-002-50570197-2010 (ПГРА.010.00.000 ТУ) Газоанализатор ПЭМ-2М. Технические условия.

Изготовитель

Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»)

ИНН 5433132528

Юридический адрес: 633010, Новосибирская обл., г. Бердск, ул. Ленина, д.89/3, оф. 1 Адрес места осуществления деятельности/почтовый адрес: 633010, Новосибирская обл., г. Бердск, ул. Ленина, д. 89/3

Телефон / факс: 8 (383)-286-87-10, 285-31-04

Web сайт: www.promanalyt.ru

E-mail: info@ecomer.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 27046-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные ЭКГ КАП-01-«Кардиотехника-ЭКГ»

Назначение средства измерений

Комплекс аппаратно-программный ЭКГ КАП-01-«Кардиотехника-ЭКГ» предназначен для регистрации и измерений биоэлектрических потенциалов сердца в 12 стандартных отведениях с целью диагностики работы сердечно-сосудистой системы.

Описание средства измерений

Комплекс аппаратно-программный ЭКГ КАП-01-«Кардиотехника-ЭКГ» (далее - комплекс) обеспечивает 2-х и(или) 8-ми канальную регистрацию стандартной и крупномасштабной ЭКГ с уменьшенным уровнем шумов, расширенным частотным диапазоном, отображением малых элементов предсердно-желудочкового комплекса и оценкой поздних потенциалов желудочков.

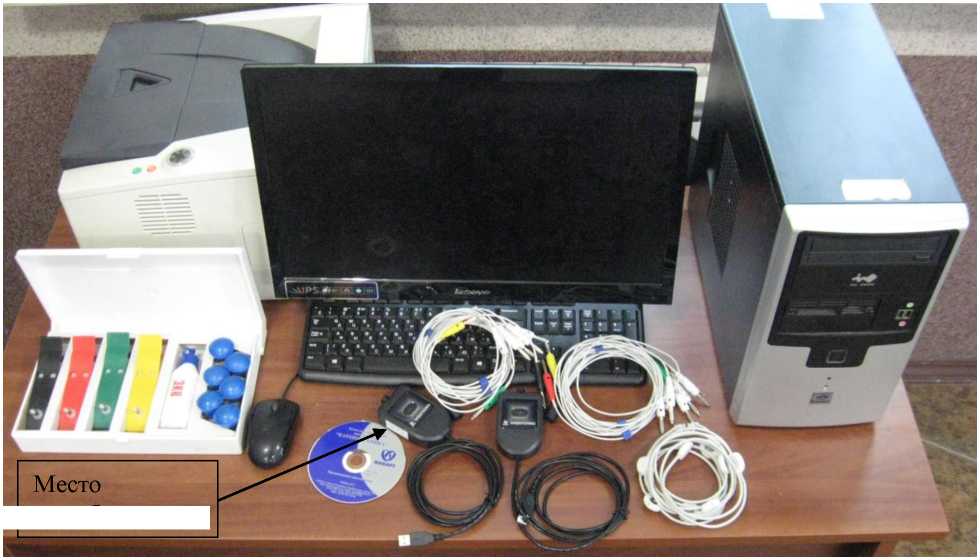

Общий вид комплекса изображен на рисунке 1.

Конструктивно комплекс состоит из электрокардиографа(ов) с кабелями отведений ЭКГ, электродов, персонального компьютера (ПК), принтера, комплекта соединительных кабелей и программного обеспечения (ПО). Электрокардиограф состоит из блока гальванической развязки с входными усилителями, блока измерения и регистрации ЭКГ . Блок гальванической развязки обеспечивает защиту от перегрузок при высоком напряжении и передачу данных и питания на измерительный блок. Блок измерения состоит из микропроцессора (МП) для обслуживания дельта-сигма аналого-цифрового преобразователя (АЦП). АЦП программируется на работу в «полном» или «экономичном» режиме работы. «Полный» режим обеспечивает частоту дискретизации сигнала 1028 Гц, «экономичный» режим - 257 Гц. Входные усилители усиливают входной сигнал, обеспечивая входной диапазон напряжений. Дополнительная фильтрация и обработка сигнала производится управляющей программой ПК. Сопряжение электрокардиографа с ПК осуществляется через USB интерфейс.

От несанкционированного вторжения электрокардиограф защищен пломбой, наносимой на две части корпуса. Место нанесения пломб изображено на рис. 1.

Программное обеспечение.

Программное обеспечение отвечает за преобразование первичных данных записей биосигналов человека, преобразование напряжений, полученных по всем каналам ЭКГ, в цифровой вид и их синхронизацию по времени.

Таблица 1

данные ПО

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
КТЕсдЗ	StdEcgAlgDll	1.00	430a8faf9848829fb5b bbadb4f185e41	md5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2

1.	Диапазон входных напряжений, мВ	от 0,01 до 10,0
2.	Пределы допускаемой относительной погрешности, %
при измерении напряжения в диапазонах:
	- от 0,1 до 0,5 мВ	±15
	- свыше 0,5 до 10,0 мВ	±7
3.	Входной импеданс, МОм, не менее	5
4.	Коэффициент ослабления синфазных сигналов, не менее	100 000
5.	Напряжение внутренних шумов, приведенных ко входу,
мкВ, не более:
	- для «полного» режима	10
	- для «экономичного» режима	20
6.	Постоянная времени, с, не менее	3,2

7. Неравномерность амплитудно-частотной характеристики
(АЧХ), %
- для «полного» режима работы:
	- в диапазоне частот (0,5 - 180) Гц	от - 10 до + 5
	- в диапазоне частот (180 - 250) Гц	от - 30 до + 5
- для «экономичного» режима работы:
	- в диапазоне частот (0,5 - 60) Гц	от - 10 до + 5
	- в диапазоне частот (60 - 75) Гц	от - 30 до + 5
8.	Пределы допускаемой относительной погрешности при
измерении интервалов времени в диапазоне измерения
	от 0,1 до 1,0 c, %	±7
9.	Эквивалентная скорость движения бумаги и скорость
	развертки на экране, мм/c	12,5;25;50
10.	Нелинейность при измерении напряжения во всем рабочем
	диапазоне, %	±2
11.	Пределы допускаемой относительной погрешности установки
	чувствительности, %	±5
12.	Дрейф «нулевой» линии в течение 1,5 мин , мм, не более	2
13.	Габаритные размеры без ПК (ДхШхВ), мм, не более	180х80х30
14.	Масса без ПК, кг, не более	0,2
15.	Характеристики электропитания комплекса:
	- напряжение переменного тока, В	220±22
	- частота, Гц	50±0,5
	- потребляемая мощность, В^А, не более	1,2
16.	Время установления рабочего режима, мин, не более	5
17.	Время непрерывной работы комплекса, ч, не менее	8
18.	Условия эксплуатации комплекса:
	- диапазон температуры окружающего воздуха, °C	от 10 до 35
	- относительная влажность воздуха, %	от 50 до 80
	- диапазон атмосферного давления, кПа	от 84 до 106,7
19.	Средний срок службы комплекса при средней
	интенсивности эксплуатации 8 ч в сутки, лет	5

Знак утверждения типа

наносится на переднюю панель электрокардиографа методом сеткографии и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Комплектность поставки должна соответствовать табл. 3.

Таблица 3

№ п/п	Наименование	Обозначение документа	Кол-во, шт.
1	Комплекс аппаратно-программный ЭКГ КАП-01-“Кардиотехника-ЭКГ”, в составе :	КЕАГ.941111.001	1
1.1	Электрокардиограф с кабелем отведений ЭКГ в восьмиканальном исполнении	КЕАГ.941311.001	1*
1.2	Электрокардиограф с кабелем отведений ЭКГ в двухканальном исполнении	КЕАГ.941311.001-01	1*
1.3	Кабель соединительный для подключения электродов электрокардиографических	КЕАГ.941311.001.КС	1*
1.4	Интерфейсный USB-кабель	ГОСТ 26415-85	1
1.5	Комплект                      электродов электрокардиографических	ТУ 9441-015-3186851 99	1
1.6	ПК**	-	1*
1.7	Принтер**	-	1*
1.8	Компакт диск с программным обеспечением	КЕАГ.941111.001.ДП	1
2	Руководство по эксплуатации	КЕАГ.941т.001.РЭ	1

Примечание: *- количество и исполнение электрокардиографов, количество кабелей, ПК и принтеров в комплексе оговаривается при заказе.

**- поставляются по желанию заказчика.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексу аппаратно-программному ЭКГ КАП-01-«Кардиотехника-ЭКГ»

ГОСТ Р 50267.25-94 «Изделия медицинские электрические. Часть 2. Частные требования безопасности к электрокардиографам»;

Р     50.2.009-2011     «ГСИ. Электрокардиографы,

и электрокардиоанализаторы. Методика поверки»;

Изготовитель

Непубличное акционерное общество «Институт кардиологической техники» (ИНКАРТ) (НАО «ИНКАРТ»)

ИНН 7802067700

Юридический адрес: 197341, г. Санкт-Петербург, вн.тер.г. муниципальный округ Комендантский Аэродром, ш. Фермское, д. 12, лит. Л, помещ. 72-Н, ком./р.м. 2/1

Адрес места осуществления деятельности: 197341, г. Санкт-Петербург, ш. Фермское, д. 12, лит. Л, помещ. 72-Н

Тел.: (812) 553-16-65, факс: (812) 327-43-82

E-mail: incart@incart.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ГЦИ СИ ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № 30022-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 83544-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Копры маятниковые РКМ-К

Назначение средства измерений

Копры маятниковые РКМ-К (далее - копры) предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб и (или) ударное растяжение.

Описание средства измерений

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе бойком маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца. Значение потенциальной энергии определяется массой, длиной маятника и углом зарядки.

Конструктивно копры состоят из: основания, на котором установлена вертикальная стойка с осью в подшипниках, маятника, закрепленного на этой оси, устройства позиционирования образца (наковальня), устройства подъёма, фиксации и пуска маятника, аналогового или аналогового и цифрового отсчетного устройства (в модификациях с электромеханическим или пневматическим взведением маятника).

В копрах, имеющих дополнительно к аналоговому цифровое отсчетное устройство ось вращения маятника связана с фотоэлектрическим датчиком угловых перемещений, который определяет угол зарядки и угол взлёта маятника после разрушения образца. Информация, получаемая с фотоэлектрического датчика угловых перемещений, отображается на цифровом отсчетном устройстве.

Требуемое значение потенциальной энергии производится путём установки соответствующего маятника (из комплекта поставки копра).

Цифровое отсчетное устройство представляет собой микропроцессорный пульт оператора или ПК и служит для установки методов испытаний и их параметров, для приема информации от микропроцессорного контроллера, обрабатывающего данные от фотоэлектрического датчика угловых перемещений, вычисления и отображения результатов испытаний.

Подъём и пуск маятника может осуществляться вручную или с помощью автоматического устройства - электромеханического или пневматического.

Копры могут оснащаться ограждениями рабочей зоны с системой блокировки пуска маятника при открытых ограждениях.

Копры маятниковые РКМ-К выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, габаритными размерами и массой.

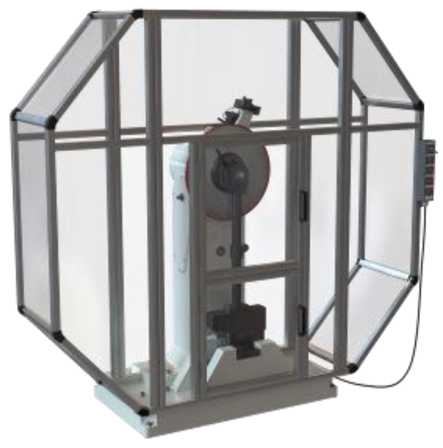

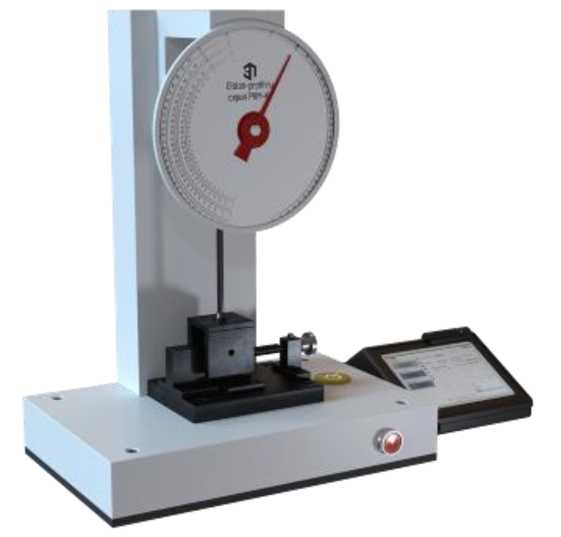

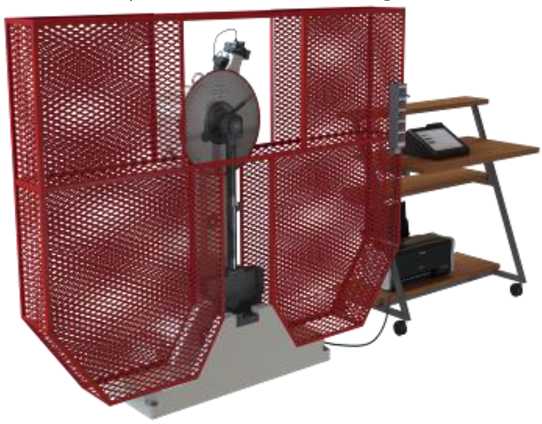

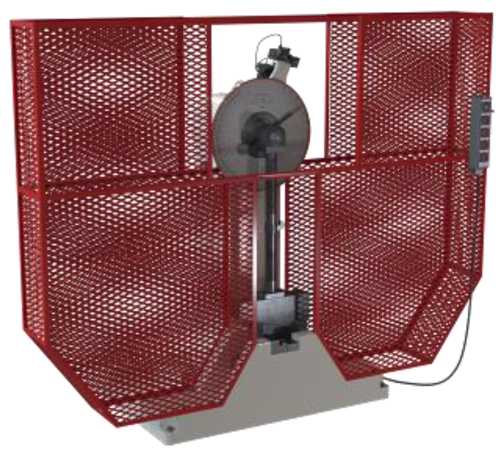

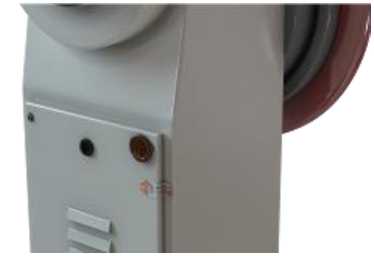

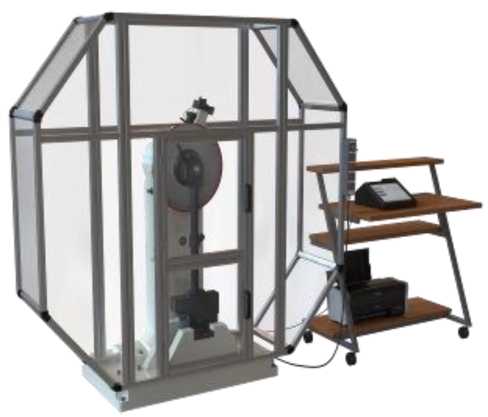

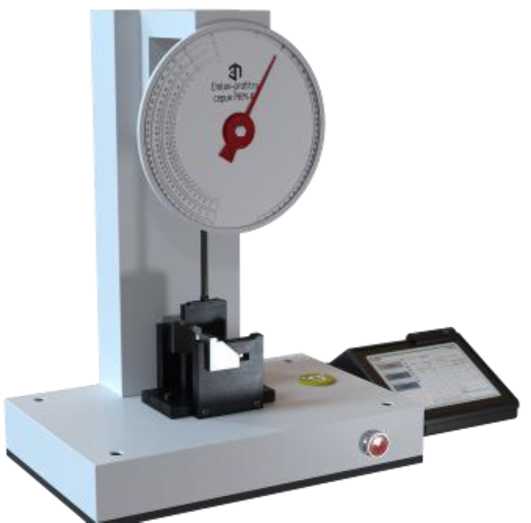

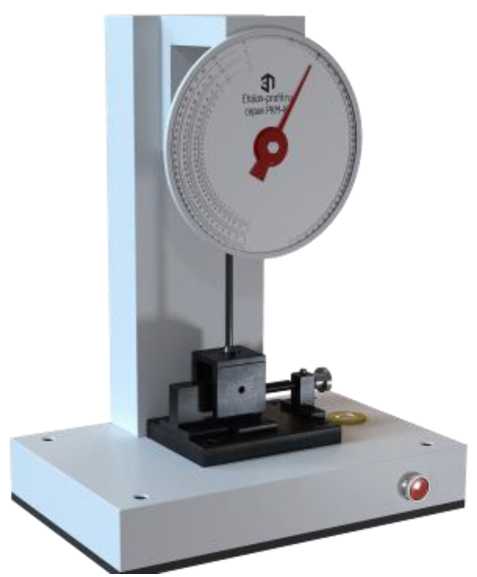

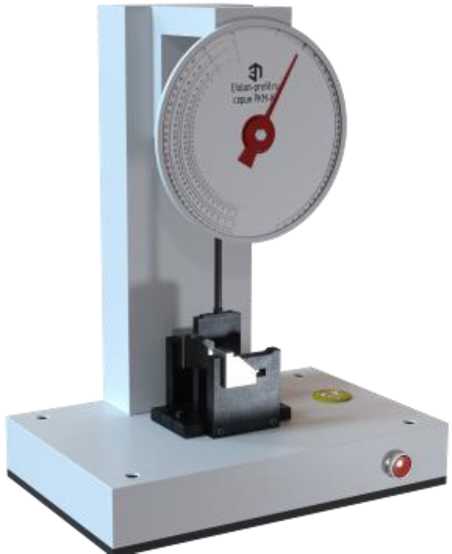

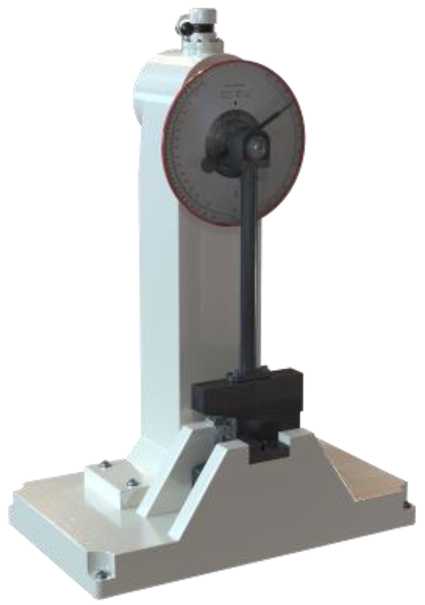

Общий вид копров маятниковых РКМ-К представлен на рисунках 1-5.

Модификации и схема обозначения копров имеют следующий вид:

РКМ-К A.B.C.D, где

РКМ-К - наименование типа средства измерений;

A - наибольший запас потенциальной энергии копра, Дж;

B - метод испытания (1 - по Шарпи; 2 - по Изоду);

C - тип отсчетного устройства (1 - аналоговое; 2 - аналоговое и цифровое);

D - взведение маятника (1 - ручное; 2 - электромеханическое; 3 - пневматическое).

Пример обозначения копров при заказе:

• - с наибольшим запасом потенциальной энергии копра 22 Дж;

• - с методом испытаний по Изоду;

• - с аналоговым и цифровым отсчетным устройством;

• - с ручным взведением маятника;

Копёр маятниковый РКМ-К 22.2.2.1 УХЛ 4.2.

Наименование модификации указано на маркировочной табличке, закрепленной на корпусе копров. Идентификация копра осуществляется визуальным осмотром таблички, отображающей информацию о производителе, модификации и заводском номере.

Нанесение знака поверки на копры не предусмотрено. Знак поверки наносится в свидетельство о поверке.

Пломбирование копров производится путем нанесения пломбы на корпус копра в виде клейма и наклейки со знаком отличия. Схема пломбировки указана на рисунках 6-7.

Рисунок - 2 Общий вид копров РКМ-К 5 (50).1.1 (2).1

Программное обеспечение

Программное обеспечение ProfIT-K (далее - ПО) предназначено для обработки, хранения, отображения результатов измерений на дисплее цифрового отсчетного устройства.

Конструктивно копры имеют защиту встроенного ПО от преднамеренных или производства, путем записи исполняемого

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ProfIT-K
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0

Метрологические и технические характеристики

Метрологические характеристики копров приведены в таблицах 2-7.

Таблица 2 -

РКМ-К 300 (450, 500, 800).1.C.D.

Наименование характеристики	Значение
Наибольший запас потенциальной энергии копра, Дж	300		450	500		800
Номинальное значение потенциальной энергии ударного маятника, Дж	150	300	450	250	500		800
Пределы допускаемого отклонения запаса потенциальной энергии ударного маятника от номинального значения, %	±0,5
Диапазон измерений энергии, % от номинального значения	От 10 до 90
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±1,5	±3	±4,5	±2,5	±5		±8
Потери энергии при свободном качании маятника за половину полного колебания, не более, %	±0,5
Скорость движения ударного маятника в момент удара, м/с	5±0,5

Таблица 3 -

РКМ-К 5 (50).1.C.1.

Наименование характеристики	Значение
Наибольший запас потенциальной энергии копра, Дж	5					50
Номинальное значение потенциальной энергии ударного маятника, Дж	1		2	4	5	7,5	15	25	50
Пределы допускаемого отклонения запаса потенциальной энергии ударного маятника от номинального значения, %	±0,5
Диапазон измерений энергии, % от номинального значения	От 10 до 90
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±0,01	±0,02		±0,04	±0,05	±0,075	±0,15	±0,25	±0,5
Потери энергии при свободном качании маятника за половину полного колебания, не более, %	±1			±0,5
Скорость движения ударного маятника в момент удара, м/с	3±0,25					4±0,25

Таблица 4 -

РКМ-К 5,5 (22).2.С.1.

Наименование характеристики	Значение
Наибольший запас потенциальной энергии копра, Дж	5,5			22
Номинальное значение потенциальной энергии ударного маятника, Дж	1	2,75	5,5		11	22
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Диапазон измерения энергии, % от номинального значения	От 10 до 90
Пределы допускаемой абсолютной погрешности измерения энергии, Дж	±0,01	±0,0275	±0,055		±0,11	±0,22
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %	±1	±0,5
Скорость движения ударного маятника в момент удара, м/с	3,5±0,25			3,5±0,25

Таблица 5 - Технические характеристики копров РКМ-К 5 (5,5, 22, 50, 300, 450, 500, 800).B.C.D.

Наименование характеристики	Значение
Отклонение от расстояния в свету между упорами наковальни 1 (метод Шарпи), мм, не более	±0,15
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания ударного маятника до середины образца (метод Шарпи) у, мм, не более	±1
Отклонение от касания бойка ударного маятника с образцом (метод Шарпи) St, мм, не более	±0,1
Отклонение от симметричности расположения упоров наковальни относительно бойка ударного маятника (метод Шар-пи) дг, мм, не более	±0,4
Угол клина бойка ударного маятника (метод Шарпи) (р, °	30±1
Отклонение от параллельности боковых поверхностей ударного маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи) pi, мм, не более	±1
Отклонения от перпендикулярности боковых поверхностей ударного маятника относительно вертикальной поверхности упоров и горизонтальной поверхности опор наковальни на длине 100 мм (метод Шарпи) p2, мм, не более	±0,3
Расстояние Lnp от оси качания ударного маятника до центра удара в зависимости от расстояния L от оси качания до середины образца, м, не более	0,995L±0,005L, где L - расстояние от оси качания до середины образца, м
Осевой люфт, В, оси качания ударного маятника, мм, натяг не допускается	±0,2

Таблица 6 - Технические характеристики копров РКМ-К 300 (450, 500, 800).1.C.D. Наименование характеристики

0,94

Полный средний срок службы, лет, не менее                       20
* - Без учета массы маятников Таблица 7 - Технические характеристики копров Р	КМ-К 5 (5,5, 22, 50).B.C.D.
Наименование характеристики	Значение
Наименование исполнения	РКМ-К 5/50.1.C.D	РКМ-К 5,5/22.2.C.D
Габаритные размеры, мм, не более (ширина, глубина, высота)	544x344x844	444x344x744
*Масса кг, не более	94	74
Потребляемая мощность, кВт, не более	0,15
Условия эксплуатации: -   температура окружающей среды, °С -   относительная влажность воздуха, % -   атмосферное давление, кПа	от +10 до +35; от 40 до 80; от 84 до 106
Параметры электрического питания от сети переменного тока: -   напряжение переменного тока, В -   частота переменного тока, Гц	230±23 50±1
Вероятность безотказной работы за 1000 часов	0,94
Полный средний срок службы, лет, не менее	20

* - Без учета массы маятников

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копра.

Комплектность средства измерений

Таблица 12 - Комплектность средства измерений

Наименование	Обозначение	Количество
Копер маятниковый	РКМ-К	1 шт.
Цифровое устройство*	-	1 шт.
Программное обеспечение (ПО)**	ProfIT-К	1 шт.
Датчик фотоэлектрический **	-	1 шт.
Ударный маятник	-	1 шт ***
Комплект принадлежностей	-	1 комплект
Контрольный образец (из комплекта поставки)	-	2 шт.
Программное обеспечение ProfIT-К для копров маятниковых серии РКМ-К. Руководство по эксплуатации**	РКМ-К A.B.C.D ПО	1 экз.
Копры маятниковые РКМ-К. Паспорт	РКМ-К A.B.C.D ПС	1 экз.

* - в зависимости от модификации копра;

** - при наличии цифрового отсчетного устройства;

*** - по заказу заказчика, но не менее одного с наибольшим запасом потенциальной энергии копра.

Сведения о методиках (методах) измерений

приведены в разделе 6 документа РКМ-К A.B.C.D ПС «Копры маятниковые РКМ-К. Паспорт».

Нормативные и технические документы, устанавливающие требования к копрам маятниковым РКМ-К

ГОСТ 10708-82 Копры маятниковые. Технические условия;

ТУ 26.51.62-004-06941442-21 Копры маятниковые серии РКМ-К. Технические условия.

Правообладатель

Общество     с     ограниченной

(ООО «Эталон-Профит»)

Юридический адрес: 153023, г. Иваново, ул. Революционная, д. 81А

Изготовитель

Общество     с     ограниченной

(ООО «Эталон-Профит»)

ИНН 3702173112

Адрес: 153023, г. Иваново, ул. Революционная, д. 81А Почтовый адрес: 153000, г. Иваново, пр-кт Ленина, д. 17, а/я 327 Тел: +7 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Web-сайт: http://tms-cs.ru/

Е-mail: tuev@tuev-sued.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 77596-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные подкладные Смарт

Назначение средства измерений

Весы автомобильные подкладные Смарт (далее — средство измерений) предназначены для измерений нагрузки на ось автомобильных транспортных средств (далее — ТС), выраженной в единицах массы.

Описание средства измерений

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести, определяемая долей полной массы ТС, которая прикладывается через ось ТС к грузоприемному устройству средства измерений, вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением измеряемой величины.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и могут быть переданы в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

Средство измерений имеет модульную конструкцию и включает в себя:

• - грузоприемное устройство (далее — ГПУ), которое состоит из двух платформ, представляющих собой металлоконструкцию для размещения на них колес ТС. Каждая платформа опирается на четыре или шесть тензорезисторных весоизмерительных датчиков (далее — датчик) LP7110 (LP7110H), изготовитель «LOCOSC Precision Technology Co., Ltd», Китай. Каждая платформа ГПУ оснащена пузырьковым указателем уровня для визуального контроля горизонтального положения ГПУ при взвешивании;

• - электронное устройство преобразования и обработки сигналов датчиков с показывающим устройством и органами управления средством измерений — весоизмерительный прибор СВ-05, изготовитель ООО «СмартВес», г. Санкт-Петербург;

• - или электронное устройство преобразования и передачи сигналов датчиков по беспроводному каналу связи, закрепляемое на ГПУ весов, функционирующее совместно с электронным устройством отображения измерительной информации и управления средством измерений — весоизмерительным прибором СВ-06, изготовитель ООО «СмартВес», г. Санкт-Петербург.

  отличаются

Средство измерений выпускается в модификациях, которые максимальными нагрузками и исполнением ГПУ:

• - Смарт-10 с платформами ГПУ, опирающимися на 4 датчика, и максимальной нагрузки (на ось), равным 10 т, и ценой деления шкалы 10 или 20 кг.

  со значением

• - Смарт-20 с платформами ГПУ, опирающимися на 6 датчиков, и максимальной нагрузки (на ось), равным 20 т, и ценой деления шкалы 20 кг.

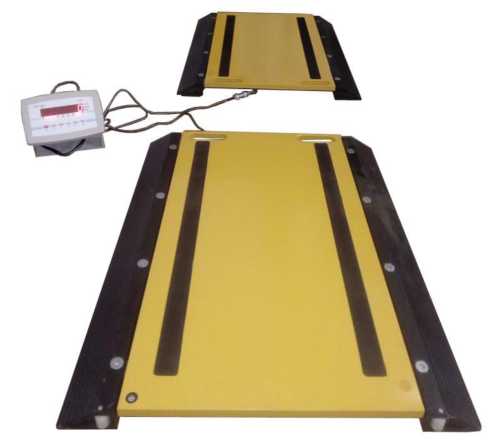

Общий вид ГПУ средства измерений представлен на рисунке 1.

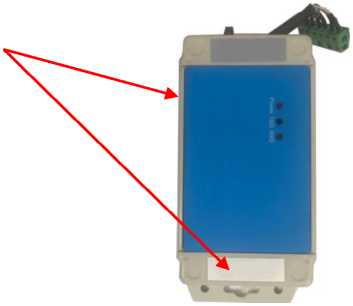

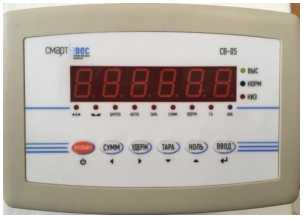

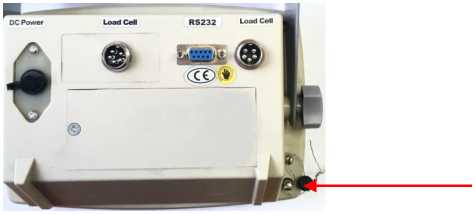

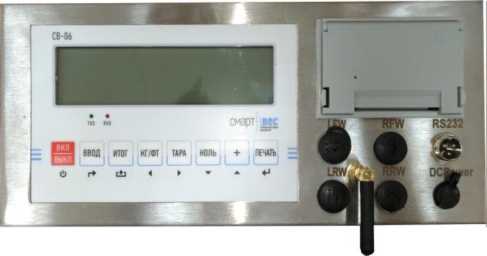

Общий вид электронных устройств, а также схема пломбировки для защиты от несанкционированного доступа представлены на рисунках 2 — 4.

На маркировочной табличке средства измерений, располагаемой на корпусе весоизмерительного прибора, указываются следующие основные данные:

• - наименование (или идентификационный знак) изготовителя;

• - обозначение типа (модификации) средства измерений;

• - заводской (серийный) номер средства измерений, идентификационные номера платформ ГПУ;

• - знак утверждения типа;

• - диапазон температуры (весоизмерительного прибора);

• - наибольший предел взвешивания (максимальная нагрузка), Max, т;

• - наименьший предел взвешивания (минимальная нагрузка), Min, т;

• - цена деления шкалы (d);

На маркировочной табличке, располагаемой на каждой платформе ГПУ, указываются следующие основные данные:

• - заводской (серийный) номер средства измерений, идентификационный номер платформы ГПУ;

• - диапазон температуры (ГПУ).

Программное обеспечение:

Программное обеспечение средства измерений (далее — ПО) является встроенным, хранится в энергонезависимом запоминающем устройстве. Изменение программного обеспечения через интерфейс пользователя, а также без применения специализированного оборудования изготовителя невозможно.

Для защиты от несанкционированного доступа к ПО, параметрам регулировки средства измерений используется пломбировка.

Уровень защиты ПО — «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 1) доступны для просмотра при включении средства измерений (весоизмерительного прибора).

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение (для весоизмерительного прибора)
	СВ-05	СВ-06
Идентификационное наименование ПО	—	—
Номер версии (идентификационный номер) ПО	не ниже Cb-05	не ниже Cb-06
Цифровой идентификатор ПО	—	—

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
	Смарт-10		Смарт-20
Наибольший предел взвешивания (максимальная нагрузка), Max, т	10		20
Наименьший предел взвешивания (минимальная нагрузка), Min, т	0,2	0,4	0,4
Действительная цена деления (d), кг	10	20	20
Число поверочных делений (п)	1000	500	1000
Пределы допускаемой погрешности (МРЕ), выраженной через цену деления d при поверке (в эксплуатации) для нагрузки, выраженной через цену деления d: - от 0 до 500d включ. - св. 500d до 1000d включ.	±2,0 (±3,0) ±3,0 (±5,0)

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания при использовании весоизмерительного прибора (через адаптер сетевого питания):
- напряжение переменного тока (номинальное), В	220 +10% 220 -15%
- частота переменного тока, Гц	50±1
Номинальное напряжение питания постоянного тока встроенной батареи весоизмерительного прибора СВ-05, В	4
Номинальное напряжение питания постоянного тока встроенной батареи весоизмерительного прибора СВ-06, В	6
Диапазон температуры, °C
- для ГПУ	от -30 до +50
- для весоизмерительного прибора	от -10 до +40
Габаритные размеры платформы ГПУ, мм, не более
- ширина	500
- длина	900
- высота	100
Масса платформы ГПУ, кг, не более	60

Знак утверждения типа

наносят на маркировочные таблички, расположенные на весоизмерительном приборе, ГПУ, а также на титульные листы эксплуатационной документации способом типографской печати.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Средство измерений	—	1 шт.
Руководство по эксплуатации, совмещенное с паспортом	СВП-010-000 РЭ	1 экз.
Методика поверки	МП 204-13-2019	1 экз.
Комплект принадлежностей (по отдельному заказу)	—

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам автомобильным подкладным Смарт

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-010-54260022-2018 «Весы автомобильные подкладные Смарт. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «СмартВес» (ООО «СмартВес»)

ИНН 7806108926

Юридический адрес: 141701, Московская обл., г. Долгопрудный, пр-д Лихаческий, д. 8, помещ./оф. XIII/215

Почтовый адрес: 141701, Московская обл., г. Долгопрудный, пр-д Лихаческий, д. 8, помещ./оф. XIII/215

Адрес: 141701, Московская обл., Талдомский р-н, д. Григорово Телефон/факс: (495) 408-67-90, 579-98-36, 579-98-41

Web-сайт: smartves.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / (495) 437-56-66

Web-сайт: vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1490

Регистрационный № 76780-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

Назначение средства измерений

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ предназначены для измерений, хранения и передачи единиц массы и объема жидкости.

Описание средства измерений

Принцип действия установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ основан на весовом или объемном методах измерений количества сжиженных углеводородных газов.

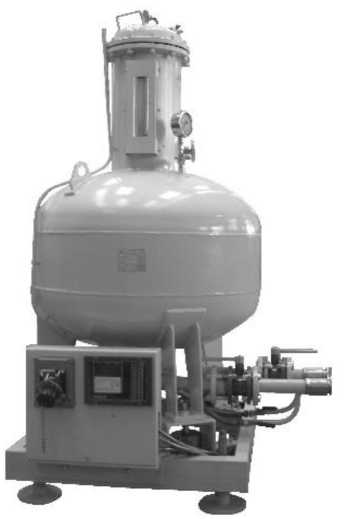

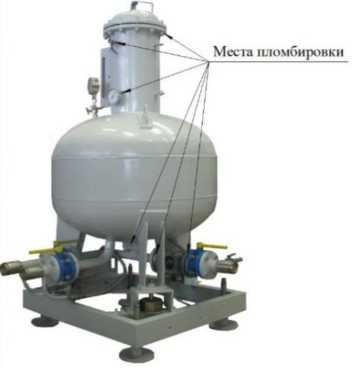

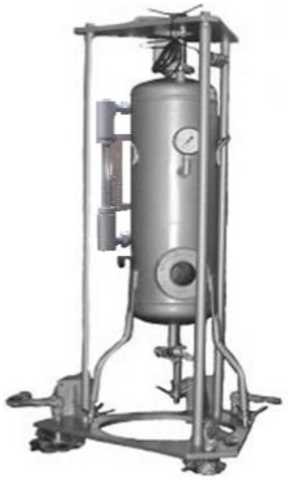

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из весоизмерительного устройства и (или) мерника эталонного 2-го разряда, термометров и манометров.

Весоизмерительные устройства установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из датчиков весоизмерительных тензорезисторных М (регистрационный номер № 53673-13) или датчиков весоизмерительных тензорезисторных Т (регистрационный номер   №53838-13),   преобразователя

весоизмерительного ТВИ-024 с цифровым табло и металлического каркаса с опорами.

Мерники эталонные 2-го разряда состоят из герметичного сварного сосуда, мерной трубки или трубки с мерной линейкой, гидравлических линий для слива и налива жидкой и паровой фазы измеряемой среды, обратных клапанов, устройств заземления, клапанных блоков, с установленными на них манометрами и термометрами.

В качестве манометров применяются манометры показывающие ТМ или ТМТБ (регистрационный номер № 25913-08), манометры деформационные с трубчатой пружиной серии 2 (регистрационный номер № 55984-13), манометры избыточного давления МП-У (регистрационный номер № 10135-15). В качестве термометров применяются термометры биметаллические БТ (регистрационный номер № 26221-08), термометры манометрические 73, 74 (регистрационный номер № 54521-13), термометры биметаллические 46 ,48, 50, 52, 53, 54, 55 (регистрационный номер № 63048-16), термометры биметаллические показывающие (регистрационный номер № 46078-16). Для измерений давления и температуры применяются манометры и термометры с диапазонами измерений, соответствующими диапазонам давления и температуры измеряемой среды соответственно.

Установки поверочные средств измерений объема или массы сжиженных углеводородныхных газов УПМ-СГ имеют следующие модификации: М и МВТ, отличающиеся наличием весоизмерительного устройства и программного обеспечения. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М имеют в своем составе мерник эталонный 2-го разряда, термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М выпускаются в передвижном и стационарном исполнении. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации МВТ имеют в своем составе весоизмерительное устройство с программным обеспечением, площадку для размещения гирь, мерник эталонный 2-го разряда термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ стационарном исполнении.

Установки поверочные средств измерений углеводородных газов УПМ-СГ имеют следующие отличающиеся диапазонами измерений объема и массы измеряемой среды.

В моделях 10, 25 модификации МВТ мерник эталонный 2-го разряда подвешен на датчике весоизмерительном тензорезисторном Т с помощью силопередающих элементов. В исполнениях 150, 500, 1000 модификации МВТ три датчика весоизмерительных М неподвижно закреплены на металлической каркасе, на них установлен мерник эталонный 2-го разряда.

Выставление установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ в вертикальное положение осуществляется по ампулам уровня или отвесу, установленных на мернике эталонном 2-го разряда, вращением винтов опор весоизмерительного устройства.

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ маркируются следующим образом: УПМ-СГ Х/Y-Z, где X -модель (принимает значения 10; 25; 150; 500; 1000), Y - пределы допускаемой относительной погрешности установок при измерении объема (принимает значения 0,05; 0,1), Z -модификация (принимает значения М; МВТ).

Общий вид установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ представлен на рисунке 1.

Пломбировка от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, в кране отвода паровой фазы, в кране подачи жидкой фазы, в сбросных кранах на горловине и на крышке, в винте регулировки шкалы мерника из состава установки.

Схема пломбировки установок поверочных сжиженных углеводородных газов УПМ-СГ представлена на рисунке 2.

Программное обеспечение

Программное обеспечение является встроенным.

Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.

Уровень защиты программного обеспечения «средний» в соответствии сР 50.2.0772014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью ввода пароля доступа.

Идентификационные данные программного обеспечения установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТВИ-024
Номер версии (идентификационный номер ПО)	SC-307
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модель	10	25	150	500	1000
Наименьший предел взвешивания*, кг	5	5	50	125	500
Наибольший предел взвешивания*, кг	10	25	150	500	1000
Цена деления шкалы весового терминала*, кг	0,001	0,001	0,01	0,01	0,1
Номинальная вместимость мерника при 20 оС, дм3	10	25	150	500	1000
Цена деления шкалы мерника, дм3	0,005	0,0125	0,075	0,25	0,5

таблицы 2

Наименование характеристики	Значение
Модель	10	25	150	500	1000
3	от 9,5	от 24,5	от 148,5	от 495	от 990
Диапазон шкалы мерника, дм3	до 10,5	до 25,5	до 151,5	до 505	до 1010
Пределы допускаемой относительной
погрешности установок при измерении	±0,1		±0,05; ±0,1
объема, %
Пределы допускаемой относительной
погрешности установок при измерении			±0,04
массы*, %
* Для установок УПМ-СГ модификации М	ВТ

Таблица 3 - Основные технические

Наименование характеристики	Значение
Модель	10	25	150	500	1000
		вода, сжиженные газы и другие
Измеряемая среда	низкокипящие жидкости не агрессивные
		к материалам установки
Температура измеряемой среды, °С	от -40 до +50
Давление измеряемой среды, МПа, не более	2,0
Параметры электрического питания*: - напряжение, В			220^32
- частота переменного тока, Гц			50±1
Потребляемая мощность, Вт*, не более	7
Габаритные размеры, мм, не более	700	700	1135	1470	1445
- длина	715			1580	1700
- ширина	144	715	1015	2220	2720
- высота	0	1440	1565
Масса, кг, не более	30	60	180	550	670
Условия эксплуатации:
- температура окружающей среды, °С			от -30 до +50
- относительная влажность, %			от 30 до 95
- атмосферное давление, кПа			от 84 до 106
Средний срок службы, лет			12
Средняя наработка на отказ, ч			20000
* Для установок УПМ-СГ модификации МВТ

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе мерника, методом предусмотренном изготовителем и в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Установка поверочная средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ	УПМ-СГ	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	1488.00.00.00.00РЭ	1 экз.
Методика поверки	МП 0742-1-2018	1 экз.
Комплект принадлежностей*	-	1 комп.
* - Поставляется в соответствии с заказом

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам поверочным средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы;

ТУ 4381-202-05806720-2015 Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ. Технические условия.

Изготовитель

Акционерное общество «Промприбор» (АО «Промприбор»)

ИНН 5702000191

Юридический адрес: 303858, Орловская обл., г. Ливны, ул. Мира, д. 40

Адрес: 303858, Орловская обл., г. Ливны, ул. Мира, д. 40

Телефон/факс: (48677) 7-77-22, 7-77-85

E-mail: sales@prompribor.ru

Web-сайт: prompribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: (843) 272-70-62, факс: (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

¹

В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

²

В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

³

Датчики отградуированы на один из следующих определяемых компонентов: пропан

(С3Н8),   2-метилпропан (изобутан i-C4H10),   2-метилпропен (изобутилен i-C4H8),

н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), 2-пропанол (изопропанол i-C3H7OH), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12).

⁴

Значения НКПР для определяемых компонентов (кроме 1-гексена) по ГОСТ 30852.192002, значения НКПР для 1-гексен (С6Н12) по справочнику «Пожаровзрывоопасность веществ и материалов и средств их тушения», часть I, А. Я. Корольченко, Д. А. Корольченко.

⁵

В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

⁶

В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

⁷

Датчики отградуированы на один из следующих определяемых компонентов: пропан (С3Н8), 2-метилпропан (изобутан i-C4H10), 2-метилпропен (изобутилен i-C4H8), н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12), 2-пропанол (изопропанол i-C3H7OH). Датчики, отградуированные по определяемому компоненту изопропанол имеют диапазон измерений от 0 до 50 % НКПР.

⁸

Значения НКПР для определяемых компонентов (за исключением 1-гексена) по ГОСТ 30852.19-2002, значения НКПР для 1-гексен (С6Н12). по справочнику «Пожаровзрывоопасность веществ и материалов и средств их тушения», часть I, А. Я. Корольченко, Д. А. Корольченко

⁹

В нормальных условиях эксплуатации, при отсутствии в анализируемой среде хлора, фтора, брома

¹⁰

Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.

¹¹

В нормальных условиях эксплуатации.

¹²

Значения погрешности установлены для следующих условиях эксплуатации:

- температура окружающей среды от 0 до +40 ^oC;

- относительная влажность от 10 до 95 %;

- атмосферное давление от 90 до 110 кПа;

- сопутствующие компоненты не более 0,5^ПДК.

¹³

В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях.

¹⁴

Предназначены для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)

¹⁵

В нормальных условиях эксплуатации.

¹⁶

Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.

---
