ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы «Орт-02»
Назначение средства измеренийСигнализаторы «Орт-02» (далее - сигнализатор) предназначены для автоматического контроля и выдачи сигнализации о превышении установленных значений до взрывоопасных концентраций горючих газов и паров горючих жидкостей в условиях открытых пространств под навесами, в помещениях с нерегулируемыми климатическими условиями объектов промышленного назначения, коммунальных хозяйств.
Описание средства измеренийСигнализатор «Орт-02» является стационарным, однокапальиым. двухслойным сигнализатором непрерывного действия с конвекционной подачей контролируемой среды.
Принцип действия сигнализатора - термохимический. Реакция окисления контролируемых веществ происходит на поверхности каталитически активированной платиновой проволоки с выделением тепла. В результате этого повышается температура проволоки, а следовательно и ее электрическое сопротивление пропорционально концентрации горючих веществ в контролируемой среде.
Сигнализатор имеет два концентрационных пороговых уровня - «Порог 1» и «Порш 2/?, при превышении которых, одновременно срабатывают световая и звуковая сигнализации, а также формируются соответствующие команды для управления внешними исполнительными устройствами.
Сигнализатор состоит из блока питания и сигнализации (БИС) и прсобразова1еля измерительного (ПИ), устанавливаемого в зоне контроля. Связь между БПС и ПИ осуществляется с помощью трехпроводной линии.
Сигнализатор изготавливается в общепромышленном исполнении «Орт-02» и во взрывозащищенном исполнении «Орт-02В» с маркировкой взрывозащиты ПИ - 1 Ex ib d IIВ 1’4 Gb X и БПС - [Ex ib Gb] ПВ.
Сигнализатор имеет:
-
- цифровое светодиодное отсчетное устройство (СОУ) «Концентрация Ех» с прямым отсчетом показаний для контроля наличия и динамики изменения концентрации определяемого компонента;
-
- индикатор световой «Тревога» с прерывистым свечением при срабатывании сигнализации «Порог 1» и непрерывным свечением при срабатывании сигнализации «Порог 2»;
-
- сигнализацию звуковую двухтональную при срабатывании сигнализации «Порог 1» и скользящего тона при срабатывании сигнализации «Порог 2»;
-
- кнопку «Сброс ’-Ф)» для выключения звуковой сигнализации после снижения концентрации взрывоопасных газов ниже уровней «Порог 2» и «Порог 1»;
-
- релейные выходы «Порог 1» и «Порог 2» для коммутации электрических цепей внешних исполнительных устройств при срабатывании сигнализации соответствующих им уровней:
-
- режим «Контроль» для оперативной проверки исправности световой и звуковой сигнализации, релейных выходов;
-
- кнопку «Пуск» для включения режима «Контроль» и световой индикатор работы сигнализатора в режиме «Контроль».
Общий вид сигнализаторов «Орт-02» и «Орт-02В» приведен на рисунках 1,2 с указанием мест пломбирования и нанесения знаков поверки.

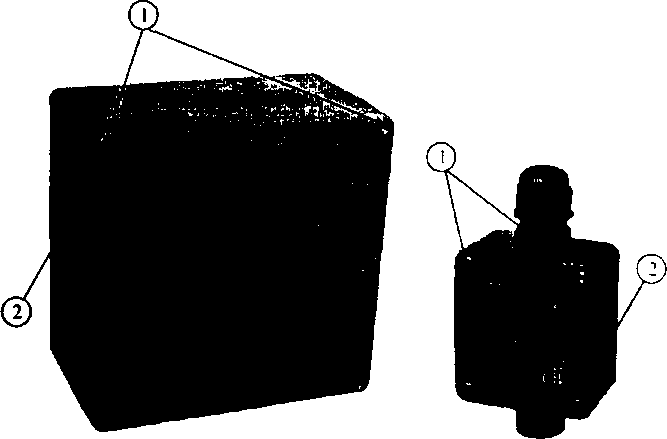

Рисунок 1 - Общий вид сигнализатора общепромышленного исполнения «Орт-02» © - места опломбирования;
CD- места нанесения знаков поверки.

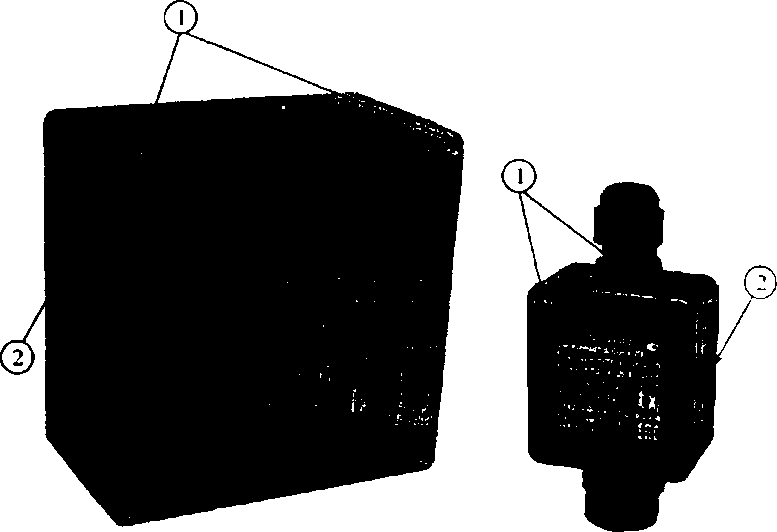

Рисунок 2 - Общий вид сигнализатора взрывозащищенного исполнен ня «Орт-02 В CD- места опломбирования;
(?)
места нанесения знаков поверки.
БПС сигнализатора имеет встроенное программное обеспечение (ПО).
Основные функции ПО:
-
- вычисление концентрации определяемого компонента;
-
- преобразование расчетных данных в соответствующие показания СОУ;
формирование сигналов световой и звуковой сигнализаций превышения концентрационных уровней «Порог 1» и «Порог 2»;
-
- управление работой релейных выходов «Порог 1» и «Порог 2»;
-
- индикация на СОУ служебных сообщений и информации об отказах (неисправностях) сигнализатора.
Конструкция СИ исключает возможность несанкционированного влияния па НО СИ и измерительную информацию.
Влияние метрологически значимой части ПО па результаты измерений сигнализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
«Орт-02» |
«Opi-U2B’/ f | |
|
Идентификационное наименование ПО |
Pr. GasS.hex |
i PrG2V13O.hcx ! |
|
Номер версии (идентификационный номер ПО) |
Г1О 1.0 |
! ПО 1.3 - |
|
Цифровой идентификатор ПО |
- |
1 ' | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения концентрации определяемого компонента в контролируемой среде, % НКПР |
от 0 до 60 |
|
Пределы допускаемой основной абсолютной погрешности, % НКПР |
-5.0 |
|
Предел допускаемой вариации показаний, % НКПР |
2.5 |
|
Время срабатывания при концентрации в 1,6 раза выше сигнальной, с, не более |
15 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения на каждые 10 °C температуры контролируемой среды, % НКПР |
1 ±1,0 |
|
Дрейф выходного сигнала в нормальных условиях за 6 мес. в непрерывном режиме работы, % НКПР, не более |
- 1 ±2,5 ; |
|
Номинальная функция преобразования ПИ по поверочному компоненту (метан) |
1о = 0,16000 4.000 где 1о- выходной ток ПИ. мА j С - концентрация определяемого компо- ! пента в контролируемой среде. % НКПР : |
|
Номинальная функция преобразования ПИ по не поверочным компонентам |
1о = 0.160000+4.000 где G - поправочный коэффшшеш ( для пропана G = 1.88: для гексана G S.OUj |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение ' |
|
Длина линии связи между БПС и ПИ, м |
ди 200 |
|
Потребляемая мощность, В А, не более |
10 | |
|
Габаритные размеры, мм, не более: -БПС |
160x160x94 |
|
-ПИ |
138x58x35 ‘ |
|
Масса, кг, не более: -БПС |
1.00 i |
|
-ПИ |
0.30 |
|
Степень защиты от попадания внутрь посторонних тел и воды: - для БПС |
IP54 |
|
- для ПИ «Орт-02» / «Орт-02В» |
IP55/IP65 ’ |
|
Условия эксплуатации: - температура контролируемой и окружающей среды, °C |
от -30 до +50 ; |
|
- напряжение питания, В |
2202 |
|
- атмосферное давление, кПа ( мм рт.ст.) |
от 84.0 до 106.7 (от 630 до 806) |
|
- относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
95 |
|
- средняя наработка на отказ, час, не менее |
30U0U |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на таблички, расположенные на корпусах БПС и ПИ сигнализатора методом трафаретной печати.
Комплектность средства измеренияТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение j |
Количество | |
|
«Орт-02» |
«Орт-02В» I | ||
|
Преобразователь измерительный |
ПЛРТ.468152.005 |
ПЛРТ.468152.005В 1 i |
1 шт. в зависимое ги от исполнения |
|
Блок питания и сигнализации |
ПЛРТ.413411.001 |
ПЛРТ.413411.001В j I |
1 пп. в зависимое I и от исполнения |
|
Приспособление для подачи ПГС |
ПЛРТ.625322.001 |
ПЛРТ.625322.001 В I |
дополнительный заказ |
|
Руководство по эксплуатации (паспорт) |
ПЛРТ.413410.001-01 РЭ 1 1 |
1 ЭКЗ. 1 | |
|
Методика поверки |
ПЛРТ.413410.001 МП |
1 ЭКЗ. ! | |
осуществляется по документу ПЛРТ.413410.001 МП «Сигнализаторы «Орт-02». Методика поверки», утвержденному ФГУП «ВНИИМС 20.10.2017 г.
Основные средства поверки:
- стандартные образцы - газовые смеси состава метан - воздух № 10532-2014,
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор как показано на рисунках 1.2.
Сведения о методиках (методах) измеренииприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требовании к епгиалннп орам «Орт-02»ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ТР ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
ТУ 4215-002-44920279-2004 Сигнализатор «Орт-02» Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ПОЛИОРТ» (ООО «ПОЛИОРТ»)
ИНН 6229066203
Адрес: 390044 г. Рязань, ул. Мервинская, д. 25
Телефакс 8 (4912) 24-76-51
E-mail: poliort@yandex.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефакс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
