ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока элегазовые ТРГ-УЭТМ^®

Трансформаторы тока элегазовые ТРГ-УЭТМ^® (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 35, 110, 220, 330, 500 и 750 кВ, частоты 50 Гц или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Конструкция трансформаторов представляет собой газонаполненный аппарат, главной изоляцией которого является элегаз (SF6), азот (N2) или смесь газов.

В верхней части трансформатора расположен металлический резервуар, находящийся под высоким напряжением, закрепленный на опорном изоляторе. На резервуаре размещена первичная обмотка и ее выводы. Изолятор и стойка с закрепленным на ней блоком обмоток установлены на основании. В основании расположены табличка технических данных, узел заземления и выводы вторичных обмоток.

Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации путем изменения количества витков первичной обмотки. Изменение количества витков первичной обмотки выполняется в головной части трансформатора без нарушения его герметизации (конструктивное исполнение 1). Трансформатор тока может быть выполнен в исполнении без возможности переключения коэффициентов трансформации по первичной стороне (отсутствует узел переключения) (конструктивное исполнение 2).

Вторичные обмотки намотаны на тороидальные магнитопроводы, изготовляемые из различных марок стали, и расположены внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции. Трансформатор снабжен сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.

Защита трансформатора при повышении давления элегаза (например, из-за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.

Трансформаторы выпускаются в исполнениях ТРГ-УЭТМ^®-35, ТРГ-УЭТМ^®-110, ТРГ-УЭТМ^®-220, ТРГ-УЭТМ^®-330, ТРГ-УЭТМ^®-500 и ТРГ-УЭТМ^®-750, которые отличаются габаритами, весовыми характеристиками, номинальным напряжением.

Предусмотрена возможность пломбирования выводов вторичных обмоток трансформаторов.

Условное обозначение типа трансформаторов приведено в таблице 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится фотохимическим способом или методом гравировки на табличку трансформаторов.

Нанесение знака поверки на средство измерений не предусмотрено.

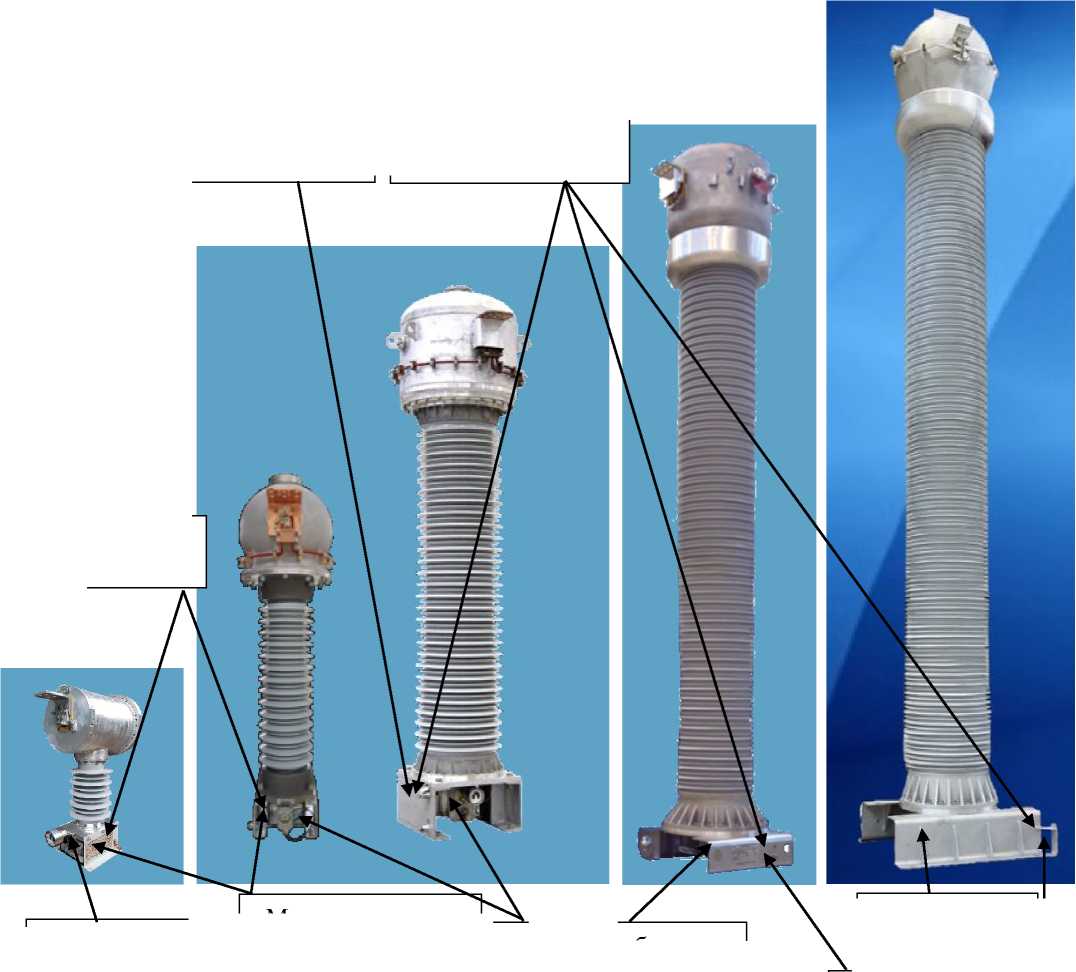

Общий вид трансформаторов, таблички, места нанесения заводского номера, нанесения знака утверждения типа и места пломбировки представлены на рисунке 1.

Место нанесения заводского номера

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбировки

Место пломбировки

Место пломбировки

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

ТРГ-УЭТМ^®-750

Рисунок 1 - Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220, ТРГ-УЭТМ®-330, ТРГ-УЭТМ®-500 и ТРГ-УЭТМ®-750

Таблица 1 - Условное обозначение

Номинальное напряжение, кВ

Знак охраны

Товарный знак предприятия

Газонаполненный

Рымовидная конструкция блока вторичных обмоток Трансформатор тока

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Срок службы трансформатора, лет, не менее____________________________

Средняя наработка до отказа, ч

наносится на табличку технических данных фотохимическим способом или методом гравировки, а также ставится на паспорт трансформатора.

Комплектность средства измерений

Таблица 5 - Комплектность средств измерений

раздел 2.2.13 «Методика измерений» руководств по эксплуатации 1БП.769.001 РЭ «Трансформаторы тока элегазовые ТРГ-УЭТМ^® на напряжения 35, 110, 220, и 330 кВ», 1БП.769.001-01 РЭ «Трансформаторы тока элегазовые ТРГ-УЭТМ^® на напряжения 500 и 750 кВ».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

1БП.769.001 ТУ Трансформаторы тока элегазовые ТРГ-УЭТМ^® на напряжения 35, 110, 220, 330, 500 и 750 кВ. Технические условия.

Общество с ограниченной ответственностью «Эльмаш (УЭТМ)»

(ООО «Эльмаш (УЭТМ)»)

ИНН 6686007865

Адрес: 620017, Свердловская обл., г. Екатеринбург, ул. Фронтовых бригад, д. 22

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

¹

В скобках значение длины пути утечки указано для ТРГ-УЭТМ^®-35.

²

Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры, отличные от указанных в таблице).

³

Конструктивное исполнение 1 - трансформатор с возможностью переключения коэффициента трансформации по первичной стороне; конструктивное исполнение 2 - трансформатор без возможности переключения коэффициента трансформации по первичной стороне;

⁴

Для климатических исполнений УХЛ_*, ХЛ_* нижние рабочее значение температуры окружающей среды равно минус 55 °С.

Таблица 4 - Показатели надежности
