МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 января 2020 г.                                             _№   63_____

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 58027 «Трансформаторы тока ТОМ-110 III» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ОАО «СЗТТ» от 11 октября 2019 г. № 07-156 и № 07-157, приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ТОМ-110 III, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60005-15, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 58027 «Трансформаторы тока ТОМ-110 III» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

Г^-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36E1BQ7EOFB8OEA1189DOBCB6DO90

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\______________________________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «23» января 2020 г. № 63

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОМ-110 III

Трансформаторы тока ТОМ-110 III (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления.

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

Трансформаторы выполнены в виде опорной конструкции, в верхней части которой расположен металлический корпус с первичной и вторичными обмотками. Металлический корпус закреплен на опорном изоляторе. Изолятор в свою очередь установлен на металлической плите, которая имеет отверстия для крепления трансформатора на месте установки и клеммную коробку, в которой размещены выводы вторичных обмоток. Конструкция первичной обмотки позволяет получать различные коэффициенты трансформации. Вторичные обмотки намотаны на тороидальные магнитопроводы и помещены в металлический кожух, установленный на подставке. Изоляция кожуха и подставки бумажно-масляная, рымовидного типа.

Маркировка выводов первичной обмотки рельефная, выполненная на корпусе трансформатора. Маркировка выводов вторичных обмоток выполнена липкой аппликацией, находящейся в клеммной коробке трансформатора.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток. Структура обозначения трансформаторов приведена в таблице 1. Обозначение модификации составляют по конкретным значениям квалификационных признаков, приписанных данной модификации и выбранных из набора признаков, приведенных в таблице 1.

Общий вид трансформаторов тока ТОМ-110 III представлен на рисунке 1.

2

Таблица 1 - Структура обозначения трансформаторов тока ТОМ-110 III

Т О М - 110 III - Ф - Х . Х - Х Х / Х / Х / Х / Х / Х - Х / Х УХЛ 1

Категория размещения по ГОСТ 15150 Климатическое исполнение по

______ГОСТ 15150    __________________ ___________Номинальный вторичный ток, А______ ______________Номинальный первичный ток, А______ ____________________Класс точности обм. № 6_____________ _________________________Класс точности обм. № 5_____________ _____________________________Класс точности обм. № 4_____________ __________________________________Класс точности обм. № 3_____________ ______________________________________Класс точности обм. № 2_____________ ____________________________________________Класс точности обм. № 1_____________ Количество вторичных

___________________________________________________обмоток, шт._________________________ Варианты переключения номинального ________________________________________________________тока_________________________________ Конструктивный вариант исполнения __________________________________________________модификации_____________________ Тип внешней изоляции:

________________________________________________________Ф - фарфоровая__________________ Категория в зависимости от длины пути утечки внешней изоляции по

_____________________________________________________________Гост 9920-89_____________________ _____________________________________________________________________Номинальное напряжение, кВ___________ ________________________________________________________________________С масляной изоляцией_______________ ________________________________________________________________Опорный_______________________ Трансформатор тока

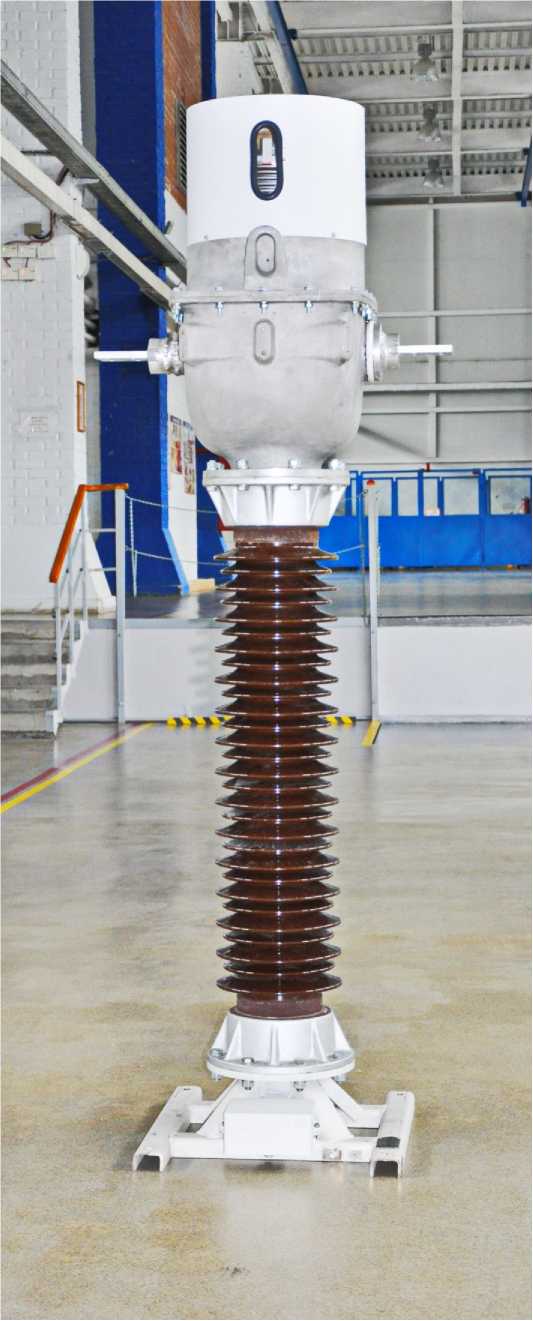

Рисунок 1 - Общий вид трансформаторов тока ТОМ-110 III

Программное обеспечение отсутствует.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку технических данных методом термотрансферной печати и на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

• - трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457- 00);

• - трансформаторы тока измерительные лабораторные ТТИ-100 (регистрационный номер в Федеральном информационном фонде 29922-05);

• - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на трансформатор и (или) паспорт и (или) свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ IEC 60044-1-2013 Трансформаторы измерительные. Часть 1. Трансформаторы тока ТУ 16-2013 ОГГ.671 214.003 ТУ Трансформаторы тока ТОМ-110 III. Технические условия

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

ИНН 6662005668

Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

Телефон: (343) 234-31-04, факс: (343) 212-52-55

E-mail: cztt@cztt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 350-25-83, факс: (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
