№1668 от 15.08.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 471697
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1668 от 15.08.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
15 августа 2023 г. № 1668
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_5 » _____2023 г. № _668
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Преобразователи расхода электромагнитные |
МастерФлоу |
МФ-2Р.2.1-Б2-20 зав. №№201038852, 301040803, МФ-5.2.1-В-300 зав. №№201055486, 301055486, МФ-10.2.1-Э-10 зав. №№201015002, 301015003 |
73383-18 |
МП 25500310-2018 |
МП 1505-12023 |
07.04. 2023 |
Общество с ограниченной ответственностью «ТехПромСервис» (ООО «ТехПромСервис»), г. Калуга |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» августа 2023 г. № 1668
Лист № 1 Регистрационный № 73383-18 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода электромагнитные МастерФлоу
Назначение средства измеренийПреобразователи расхода электромагнитные МастерФлоу (далее - преобразователи) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Описание средства измеренийПринцип действия преобразователей основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, движущейся в магнитном поле. ЭДС снимается электродами, расположенными в стенках трубопровода, усиливается и подается на аналого-цифровой преобразователь, на выходе которого формируется цифровой код, пропорциональный расходу измеряемой жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определенного вида в зависимости от используемого выхода или, непосредственно, в показания объема и объемного расхода, отображаемые на индикаторе.
Преобразователи состоят из измерительного участка и электронного блока. Измерительный участок выполнен либо в виде отрезка трубопровода из немагнитной стали, футерованного защитным материалом, либо в виде отливки из конструкционных пластмасс. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту.
По способу присоединения к трубопроводу преобразователи выпускаются следующих конструктивных исполнений: с фланцевым присоединением, с присоединением типа «сэндвич», с резьбовым присоединением.
Электронный блок может располагаться как в вертикальном, так и горизонтальном корпусах в соответствии с рисунками 1, 2.
Преобразователи преобразуют:
-
- объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированным по объему весом (ценой) - все исполнения;
-
- объемный расход жидкости в импульсную последовательность на частотном выходе, с частотой, пропорциональной этому расходу - исполнение МФ-Ч.
Преобразователи могут комплектоваться (по заказу) дополнительной платой токового выхода, преобразующей объемный расход жидкости в пропорциональный этому расходу сигнал постоянного тока - исполнения МФ-Т.
Преобразователи могут выполнять измерения прямого и реверсивного потоков -исполнение Р.
Преобразователи имеют встроенный интерфейс RS-232, а также (по заказу) могут комплектоваться интерфейсом RS-485 - исполнение С.
Преобразователи имеют вариант исполнения со встроенным блоком индикации для отображения на дисплее и сохранения в архиве измеренных параметров - исполнение И. Основные отображаемые параметры и их диапазоны приведены в таблице 1.
Таблица 1 - Основные отображаемые параметры и их диапазоны для исп. МФ-И
Отображаемый параметр |
Диапазон |
Объем, м3 |
от 0,000000 до 999999999,999999 |
Объемный расход, м3/ч |
от 0,0000 до 999999,9999 |
Время, час:мин |
от 00:00 до 99999:59 |
Преобразователи различных конструктивных исполнений в зависимости от заказа могут выпускаться нескольких классов (Б, Б2, В, Г, Д, Е, Э), отличающимися пределами допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости.
Преобразователи применяются в составе теплосчетчиков, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов. Требования к длине прямых участков в таблице 2.
Таблица 2 - Требования к длине прямых участков
Исполнения преобразователей |
Длина прямого участка, мм | |
До преобразователя |
После преобразователя | |
МФ-хх.21), МФ-хх.5 |
2DN |
2DN |
МФ-хх.10 |
- |
- |
МФ класса Э |
10DN |
10DN |
1) - в исп. МФ-хх.2Р (резьбовой тип присоединения) прямые участки 2DN встроены в преобразователь |
Номенклатурный ряд преобразователей в зависимости от конструктивного исполнения, класса, типа выхода и номинального диаметра (DN) приведен в таблице 3.
Таблица 3 - Номенклатурный ряд преобразователей
Конструктивное исполнение корпуса проточной части (исп.) |
Тип выхода (исп.) |
Класс | |||
Б, Б2 |
В |
Г, Д, Е |
Э | ||
«Сэндвич» металлический DN15 - DN100 (исп. МФ-хх.2), DN20, 25, 32 (исп. МФ-хх.2Р)1) |
Импульсный (МФ) |
+ |
- | ||
Частотный (МФ-Ч) | |||||
Токовый (МФ-Т) | |||||
Индикация (МФ-И) | |||||
Фланцевый металлический DN15 - DN300 (исп. МФ-хх.5) |
Импульсный (МФ) |
+ |
- |
+ | |
Частотный (МФ-Ч) | |||||
Токовый (МФ-Т) |
- | ||||
Индикация (МФ-И) |
+ | ||||
Пластиковый корпус DN10 (исп. МФ-хх.10) |
Импульсный (МФ) |
+ |
- |
+ | |
Частотный (МФ-Ч) | |||||
Токовый (МФ-Т) |
- | ||||
Индикация (МФ-И) |
+ | ||||
Пластиковый корпус DN 20, 32, 50 (исп. МФ-хх.10) |
Импульсный (МФ) |
+ |
+ | ||
Частотный (МФ-Ч) | |||||
Токовый (МФ-Т) |
- | ||||
Индикация (МФ-И) |
+ | ||||
1) - исп. МФ-хх.2Р имеют резьбовой тип присоединения |

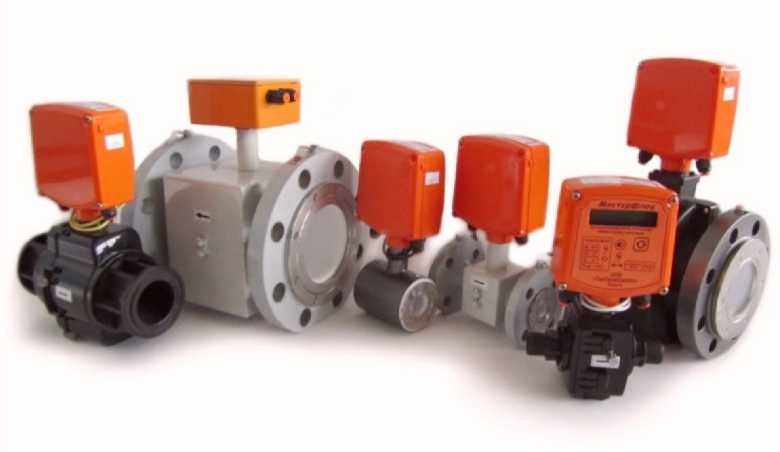

Общий вид преобразователей приведен на рисунке 1
Рисунок 1 - Общий вид преобразователей МастерФлоу
Пломбировка преобразователей осуществляется нанесением знака поверки давлением на мастику, расположенной в защитном колпачке, внутри корпуса электронного блока, на крепежном винте платы преобразователя. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

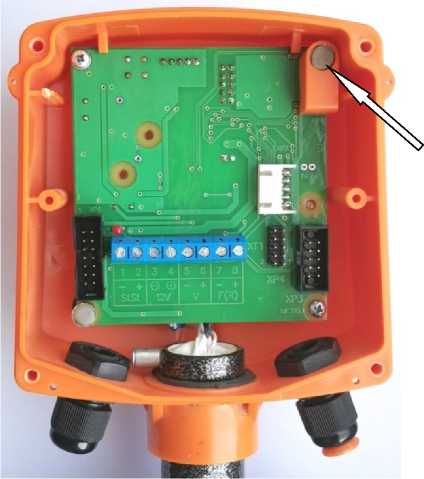

Вертикальный корпус электронного блока
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

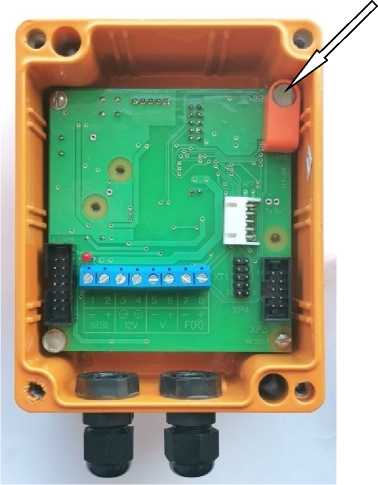

Горизонтальный корпус электронного блока
Заводской номер преобразователя в цифровом формате наносится на информационную табличку (шильдик) корпуса электронного блока преобразователя с помощью специализированного струйного принтера с термическим закреплением печати. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Изготовитель:__________________
_____________М3/имп
PN_________МПа
DN_________
Преобразователь расхода
электромагнитный МастерФлоу
МФ-_____________________СИ рег.№73383-18
Зав. №_________________Рисунок 3 - Схема нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение встроенное.
Алгоритм программного обеспечения (далее - ПО) микропроцессора обеспечивает измерение ЭДС, пропорциональной расходу, обработку измерительной информации и вывод результатов измерений в зависимости от используемого выхода в виде сигнала прямоугольной формы с частотой, прямо пропорциональной расходу, или в виде импульсного сигнала с программируемым по объему весом (ценой), или в виде кода, прямо пропорционального расходу, для управления платой токового выхода, или непосредственно на дисплей для исполнений с индикацией (в виде показаний накопленного объема и текущего объемного расхода).
ПО, реализуемое преобразователями, защищено от несанкционированного доступа к настройкам при помощи пломбирования (рисунки 2, 3).
Метрологические характеристики преобразователя нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | |
прошивка микропроцессора преобразователя расхода прямого |
прошивка микропроцессора преобразователя расхода реверсивного | |
Идентификационное наименование ПО |
mf-imp_freq.bin |
mf-imp_reverse.bin |
Номер версии (идентификационный номер) ПО |
2.6 и выше |
3.6 и выше |
Таблица 5 - Наибольшие расходы преобразователей (Онаиб, м3/ч) в зависимости от класса и номинального диаметра (DN)
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN |
DN | |
Классы |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
Наибольший расход (Онаиб), м3/ч | |||||||||||||
Б, Б2 |
1,7 |
5 |
10 |
18 |
30 |
45 |
75 |
120 |
180 |
300 |
570 |
1000 |
1800 |
В |
- |
6,5 |
12,5 |
20 |
38 |
55 |
80 |
130 |
200 |
360 |
620 |
1100 |
2000 |
Г, Д, Е |
- |
- |
12 |
- |
30 |
- |
75 |
- |
- |
- |
- |
- |
- |
Э |
1,0 |
4 |
8 |
15 |
24 |
35 |
60 |
100 |
150 |
240 |
460 |
800 |
1800 |
Таблица 6 - Значения наименьшего (^аим) и переходных (Qu^i, Qпер2) расходов для различных
классов п |
реобразователей | ||
Классы |
Qнаим |
Qпер1 |
Qпер2 |
Б, Б2 |
Рнаиб/2501) |
Qнаиб/150 |
Qнаиб/100 |
В |
Рнаиб/500 |
Рнаиб/250 |
Qнаиб/150 |
Г |
Рнаиб/500 |
Рнаиб/250 | |
Д |
()|1аиб/200('Р |
Qнаиб/1000 |
Рнаиб/500 |
Е |
- |
Qнаиб/1000 | |
Э |
Qнаиб/100 |
Qнаиб/10 |
- |
|
Таблица 7 - Метрологические характеристики
Наименование характеристики |
Класс (Исполнение) |
Диапазон объемных расходов | |||
от Qнаим до Qпер1 |
св. Qпер1 до Qпер2 |
св. Qпер2 до Qнаиб | |||
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке при применении импульсного канала или индикатора, % |
Б, В, Г, Д |
±3 |
±2 |
±1 | |
Б2 |
±3 |
±2 | |||
Е |
±2 |
±1 | |||
Э (МФ-хх.10) |
±0,5 |
±0,25 | |||
Э (МФ-хх.5) |
±1 |
±0,25 | |||
Пределы допускаемой относительной погрешности при измерении объемного расхода жидкости при применении частотного канала или индикатора, % |
Б, В, Г, Д |
±3 |
±2 |
±1 | |
Б2 |
±3 |
±2 | |||
Е |
±2 |
±1 | |||
Э (МФ-хх.10) |
±0,5 |
±0,25 | |||
Э (МФ-хх.5) |
±1 |
±0,25 | |||
Пределы допускаемой относительной погрешности при измерении объемного расхода жидкости при применении токового канала, % |
Б, Б2, В (МФ-Т) |
Диапазон объемных расходов | |||
от Qнаим до 0,025 • Qнаиб |
св. 0,025^наиб до Qнаиб | ||||
±5 |
±1 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальный диаметр1):
|
DN10, DN20, DN25, DN32 от DN15 до DN100 от DN15 до DN300 |
Измеряемая среда |
жидкость (вода) с удельной электропроводностью, не менее 1,040-3 См/м |
Температура измеряемой среды, °С |
от +0,5 до +150 |
Избыточное давление измеряемой среды, МПа, не более1) |
1,6 или 2,5 |
Параметры выходных сигналов1^
|
от 0,000001 до 10,0 от 0,1 до 1000 от 4 до 20 |
Гидравлические потери на номинальном (0,5^наиб) расходе, МПа, не более |
0,005 |
Номинальное напряжение электропитания постоянным током, В |
12±0,4 |
Потребляемая электрическая мощность, Вт, не более |
7,5 |
Габаритные размеры, мм, не более1)
|
450 485 600 |
Масса, кг, не более1) |
95 |
Условия эксплуатации:
|
от -10 до +50 95 от 84 до 106,7 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
75000 |
Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931-2008 |
группа С3 |
Исполнение по устойчивости к вибрациям по ГОСТ Р 529312008 |
группа N1 |
Степень защиты преобразователей по ГОСТ 14254-20152) |
IP65 |
|
наносится на информационную табличку (шильдик) корпуса электронного блока преобразователей с помощью специализированного струйного принтера с термическим закреплением печати, а также по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Лист № 7 Всего листов 8 Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь расхода электромагнитный |
МастерФлоу |
1 шт. |
В соответствии с заказом |
Руководство по эксплуатации |
ППБ.407112.001 РЭ |
1 экз. | |
Паспорт |
ППБ.407112.001 ПС |
1 экз. | |
Блок питания 12В 0,5А |
- |
1 шт. |
По заказу |
Комплект монтажных частей |
- |
1 комплект | |
Кабель для подключения к ПК |
- |
1 шт. | |
Интерфейс RS-485 |
- |
1 шт. | |
Плата токового выхода |
- |
1 шт. |
приведены в разделе 3 «Устройство и работа» эксплуатационного документа ППБ. 4071121.001 РЭ «Преобразователи расхода электромагнитные МастерФлоу». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ ППБ.407112.001-01932533-2017 Преобразователи расхода электромагнитные МастерФлоу. Технические условия.
ИзготовителиОбщество с ограниченной ответственностью «ТехПромСервис»
(ООО «ТехПромСервис»)
ИНН 4028062100
Адрес: 248016, г. Калуга, ул. Складская, д. 4
Телефон/факс: +7(4842) 55-02-48
Web -сайт: www.prompribor-kaluga.ru
E-mail: mail@prompribor-kaluga.ru
Общество с ограниченной ответственностью «ИВТрейд»
(ООО «ИВТрейд»)
ИНН 7842153762
Адрес: 197348, г. Санкт-Петербург, Коломяжский пр-т, д. 10, лит. АФ Телефон/факс: +7(800) 250-03-03, +7(812) 600-03-03
Web-сайт: www.teplocom-sale.ru
E-mail: info@teplocom-sale.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
