МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 августа 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

\_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 05 »     августа    2026 Г. № _⁵⁵⁴

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    августа 2026 Г. №    ¹⁵⁵⁴

Лист № 1 Регистрационный № 62523-15                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи силы измерительные ПСИ-02 (далее - ПСИ-02) предназначены для измерений силы натяжения арматурных пучков системы преднапряжения защитной оболочки АЭС.

Принцип действия ПСИ-02 основан на преобразовании силы сжатия, действующей на двенадцать независимых датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном с последующим преобразованием каждого сигнала в цифровой код.

Конструктивно ПСИ-02 состоит из модуля силы ДС-03 (далее - ДС-03), преобразователя сигнала датчика-струна (далее - ПСД-С-01) и кабелей, соединяющих ДС-03 с ПСД-С-01.

ДС-03 состоит из двенадцати независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами и двух обечаек, соединенных двумя фланцами. Нижнее силовводящее кольцо служит для установки ДС-03 на плите анкерного устройства армоканата. Силовводящие кольца обеспечивают равномерное распределение силы по всем двенадцати датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройства с катушкой. Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С-01. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.

ПСД-С-01 подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код, обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.

Сумма показаний двенадцати независимых датчиков силоизмерительных соответствует силе приложенной к ПСИ-02.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С-01, в левом верхнем углу.

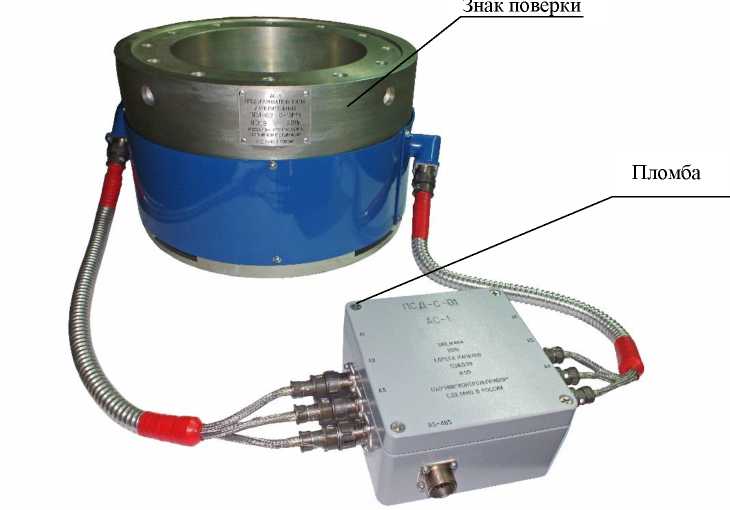

Фотография общего вида ПСИ-02 приведена на рисунке 1.

Пломба

Рисунок 1 - Общий вид ПСИ-02

Программное обеспечение (далее - ПО) включает в себя:

• - автономное ПО;

• - встроенное ПО.

Автономное ПО предназначено для поверки ПСИ-02, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:

• - обмен информацией между ПЭВМ и ПСИ-02;

• - настройку каналов измерения ПСИ-02;

• - визуализацию и сохранение полученных данных по результатам измерений;

• - анализ результатов поверки;

• - формирование отчётов по результатам поверки.

Встроенное ПО устанавливается в ПСД-С-01 выполняет функции по обработке, хранению и передаче измерительной информации и обеспечивает:

• - настройку измерительных каналов ПСД-С-01;

• - выдачу импульса запроса и съем данных с датчиков силоизмерительных;

• - сохранение полученных результатов измерения в памяти ПСД-С-01;

• - передачу полученных результатов измерения в ПЭВМ по ее запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения (автономного ПО)

Таблица 2 - Идентификационные данные программного обеспечения (встроенного ПО)

Защита программного обеспечения и измерительной информации от непреднамеренных

и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основный технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-02 несмывающейся краской.

Комплект поставки приведён в таблице 5.

Таблица 5 - Комплект поставки

Продолжение таблицы 5

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4343-140-04671464-2011 Преобразователи силы измерительные ПСИ-02 АМЦ2.782.002. Технические условия

Акционерное общество «Контрольприбор»

(АО «Контрольприбор»)

ИНН 5837055156

Юридический адрес: 440004, г. Пенза, ул. Центральная, стр. 1В

Адрес места осуществления деятельности: 440039, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Ленина, стр. 22А

Телефон (факс): (8412) 45-80-48, 45-80-66

Е-mail: kontrolpribor@mail.ru

Web-site: www.kontrolpribor.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru, http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-site: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « 05 »     005555 2026 г. №    _ 554

Лист № 1 Регистрационный № 62522-15                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи силы измерительные ПСИ-01 (далее - ПСИ-01) предназначены для измерений силы натяжения армоканатов системы преднапряжения защитной оболочки АЭС.

Принцип действия ПСИ-01 основан на преобразовании силы сжатия, действующей на шесть независимых измерительных датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном и последующим преобразованием каждого сигнала в цифровой код.

Конструктивно ПСИ-01 состоит из модуля силы ДС-01 (далее - ДС-01), преобразователя сигнала датчика-струна (далее - ПСД-С) и кабелей, соединяющих ДС-01 с ПСД-С.

ДС-01 состоит из шести независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами. Нижнее силовводящее кольцо служит для установки ДС-01 на плите анкерного устройства армоканата. Верхнее и нижнее силовводящие кольца могут быть сплошными или разрезными. Силовводящие кольца обеспечивают равномерное распределение силы по всем шести датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройствас двумя катушками (основной и резервной). Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.

ПСД-С подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код по основному и резервному каналу. ПСД-С обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.

Сумма показаний шести независимых датчиков силоизмерительных по основному измерительному каналу или по резервному измерительному каналу соответствует силе приложенной к ПСИ-01.

Фотографии общего вида и варианты исполнения ПСИ-01, отличающиеся исполнением верхних и нижних силовводящих колец приведены на рисунках 1 и 2.

Знак поверки

Пломба

ДС-01 с разрезными кольцами        ПСД-С

ПСИ-01 с разрезными кольцами

Рисунок 1

Знак поверки

Пломба

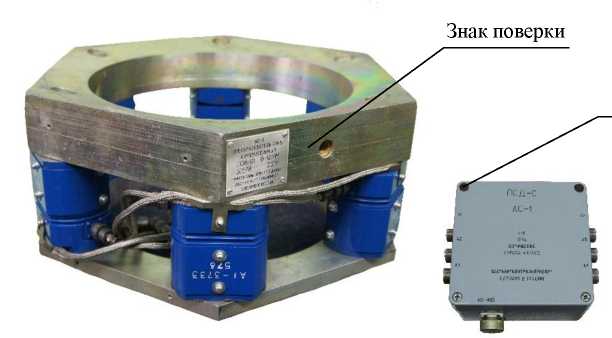

ДС-01 с целыми кольцами         ПСД-С

ПСИ-01 с целыми кольцами

Рисунок 2

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С, в левом верхнем углу.

Программное обеспечение (далее - ПО) включает в себя:

• - автономное ПО;

• - встроенное ПО.

Автономное ПО предназначено для поверки ПСИ-01, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:

• - обмен информацией между ПЭВМ и ПСИ-01;

• - настройку каналов измерения ПСИ-01;

• - визуализацию и сохранение полученных данных по результатам измерений;

• - анализ результатов поверки;

• - формирование отчётов по результатам поверки.

Встроенное ПО устанавливается в ПСД-С выполняет функции по обработке, хранению и передаче измерительной информации и обеспечивает:

- настройку измерительных каналов ПСД-С;

- выдачу импульса запроса и съем данных с датчиков силоизмерительных;

- сохранение полученных результатов измерения в памяти ПСД-С;

- передача полученных результатов измерения в ПЭВМ по ее запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам автономного ПО из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения (автономного ПО)

Таблица 2 - Идентификационные данные программного обеспечения (встроенного ПО)

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основный технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-01 несмывающейся краской.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ТУ 4343-133-04671464-06 Преобразователи силы измерительные ПСИ-01 АМЦ2.782.000. Технические условия

Акционерное общество «Контрольприбор»

(АО «Контрольприбор»)

ИНН 5837055156

Юридический адрес: 440004, г. Пенза, ул. Центральная, стр. 1В

Адрес места осуществления деятельности: 440039, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Ленина, стр. 22А

Телефон (факс): (8412) 45-80-48, 45-80-66

Е-mail: kontrolpribor@mail.ru

Web-site: www.kontrolpribor.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20 Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-site: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
