МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 декабря 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»    _^ека(^ря     2024 Г. № _875

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2875

Регистрационный № 71161-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10)

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10), (далее - датчики), предназначены для измерений избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления-разрежения (ДИВ), разности давлений (ДД), гидростатического давления (ДГ). Датчики могут использоваться для измерений других функционально связанных с давлением - расхода, уровня, плотности и т.д.

основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.

Конструктивно датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола. Датчики могут иметь взрывобезопасные исполнения.

Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) выпускаются в следующих модификациях, (ЭМИС-БАРРО 10М) многопредельные датчики с механическими переключателями диапазона измерений, ЭнИ-12Н (ЭМИС-БАРРО 10Н) и ЭнИ-12Н8 (ЭМИС-БАРРО 10Н8)-многопредельные датчики, дополнительно имеющие возможность перенастройки пределов измерения по HART-каналу.

По виду измеряемого давления датчики подразделяются на следующие исполнения: -датчики абсолютного давления:

ЭнИ-12Р -ДА (ЭМИС-БАРРО 10Р-ДА),

ЭнИ-12Н-ДА (ЭМИС-БАРРО ЮЫ-ДА),

ЭнИ-12Н8-ДА (ЭМИС-БАРРО 10ЫS-ДА);

-датчики избыточного давления: ЭнИ-12М-ДИ, (ЭМИС-БАРРО 10М-ДИ), ЭнИ-12Р-ДИ (ЭМИС-БАРРО 10Р-ДИ), ЭнИ-12Н-ДИ (ЭМИС-БАРРО 10Ы-ДИ),

ЭнИ-12Н8-ДИ (ЭМИС-БАРРО 10П8-ДИ);

-датчики разрежения: ЭнИ-12Р-ДВ (ЭМИС-БАРРО 10Р-ДВ), ЭнИ-12Н -ДВ (ЭМИС-БАРРО 10H-ДВ), ЭнИ-12Н8-ДВ (ЭМИС-БАРРО 10HS-ДВ);

-датчики избыточного давления - разрежения: ЭнИ-12Р-ДИВ (ЭМИС-БАРРО 10Р-ДИВ), ЭнИ-12Н-ДИВ (ЭМИС-БАРРО 10H-ДИВ), ЭнИ-12Н8-ДИВ (ЭМИС-БАРРО 10HS-ДИВ);

-датчики разности давлений: ЭнИ-12Н-ДД (ЭМИС-БАРРО 10H-ДД), ЭнИ-12Н8-ДД (ЭМИС-БАРРО 10HS-ДД);

-датчики гидростатического давления: ЭнИ-12Н8-ДГ (ЭМИС-БАРРО 10HS-ДГ), ЭнИ-12Н -ДГ (ЭМИС-БАРРО 10H-ДГ).

Перечисленные датчики также отличаются диапазонами рабочих температур.

Общий вид средств измерений представлен на рисунках 1-7.

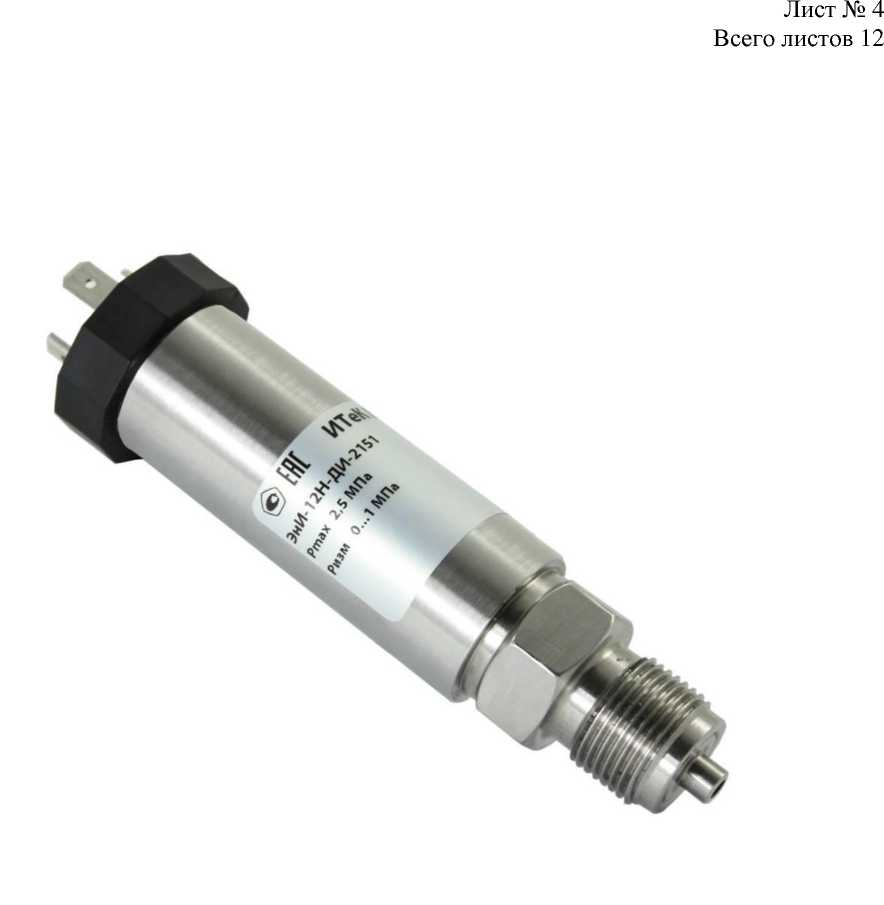

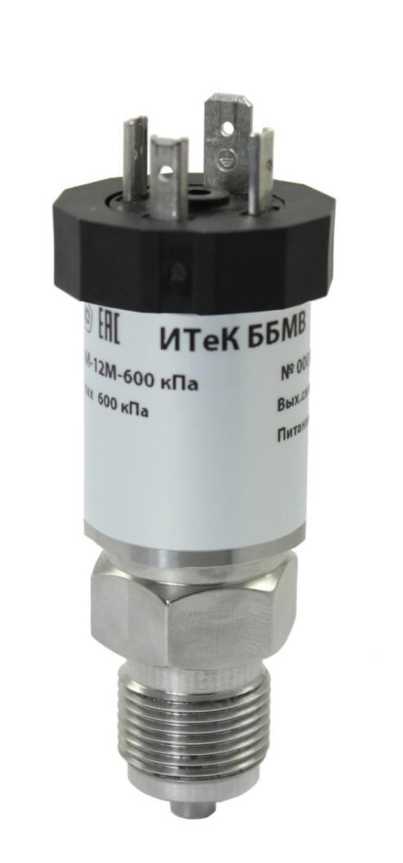

Рисунок 1 - Датчики давления ЭнИ- 12М-ДИ (ЭМИС-БАРРО 10М-ДИ)

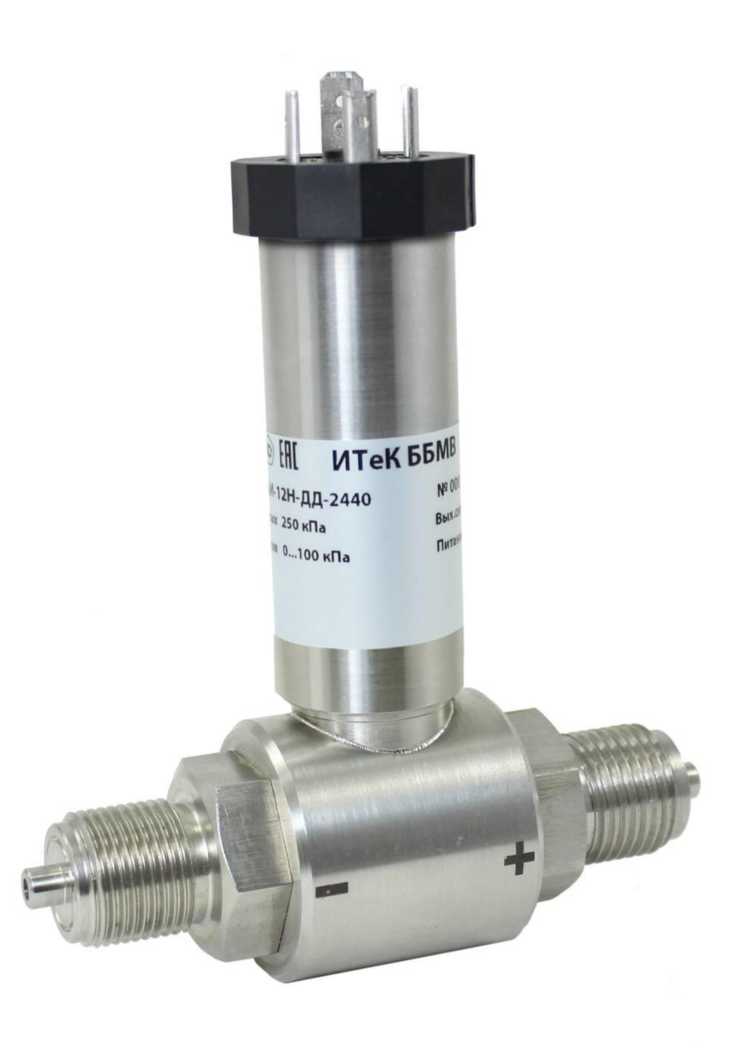

Рисунок 2 - Датчики давления ЭнИ-12Н-ДД (ЭМИС-БАРРО 10Н-ДД)

Рисунок 3 - Датчики давления: ЭнИ-12Р-ДИ (ЭМИС-БАРРО ЮР-ДИ). ЭнИ- 12Р-ДИВ (ЭМИС-БАРРО 10Р-ДИВ), ЭнИ-12Р-ДВ (ЭМИС-БАРРО 10Р-ДВ), ЭнИ-12Р-ДА (ЭМИС-БАРРО 10Р-ДА). ЭнИ-12Н-ДИ (ЭМИС-БАРРО 10Н-ДИ). ЭнИ-12Н-ДИВ (ЭМИС-БАРРО 10Н-ДИВ). ЭнИ-12Н-ДВ (ЭМИС-БАРРО 10Н-ДВ). ЭнИ-12Н-ДА (ЭМИС-БАРРО 10Н-ДА)

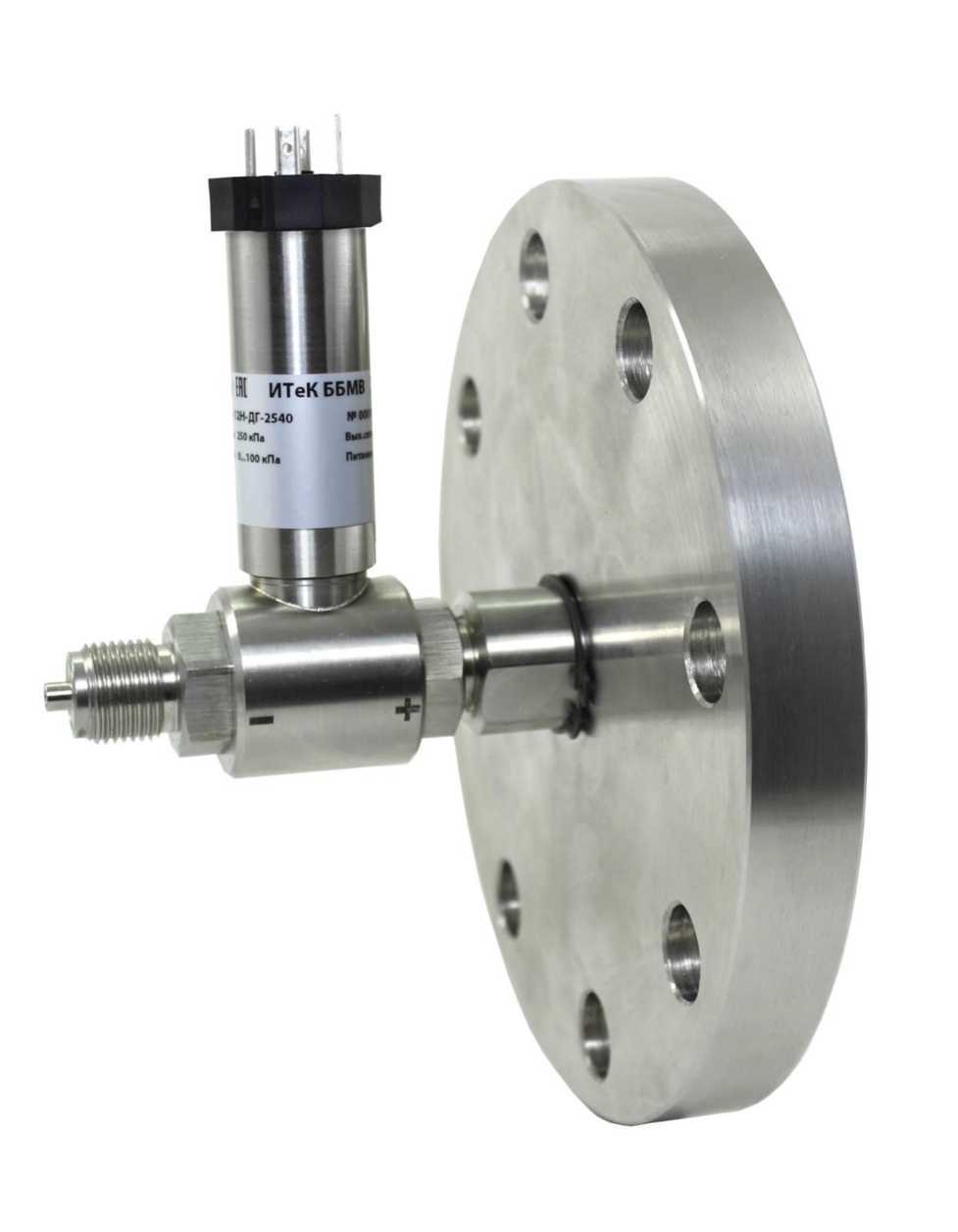

Рисунок 4 - Датчики давления ЭнИ-12Н-ДГ (ЭМИС-БАРРО ЮН-ДГ)

Рисунок 5 - Датчики давления: ЭнИ-12Н8-ДА (ЭМИС-БАРРО IOHS-ДА), ЭнИ- 12П8-ДИ (ЭМИС-БАРРО 10НS-ДИ), ЭнИ-12НS-ДВ (ЭМИС-БАРРО 10НS-ДВ), ЭнИ-12НS-ДИВ (ЭМИС-БАРРО 10НS-ДИВ)

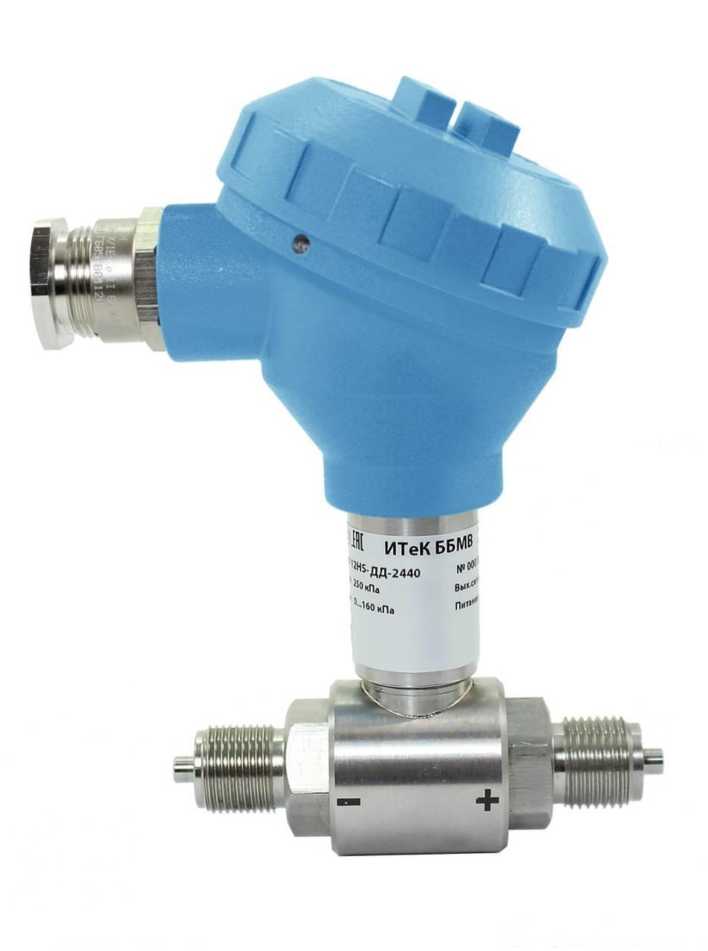

Рисунок 6 - Датчики давления ЭнИ-12Н8-ДД (ЭМИС-БАРРО 10Н8-ДД)

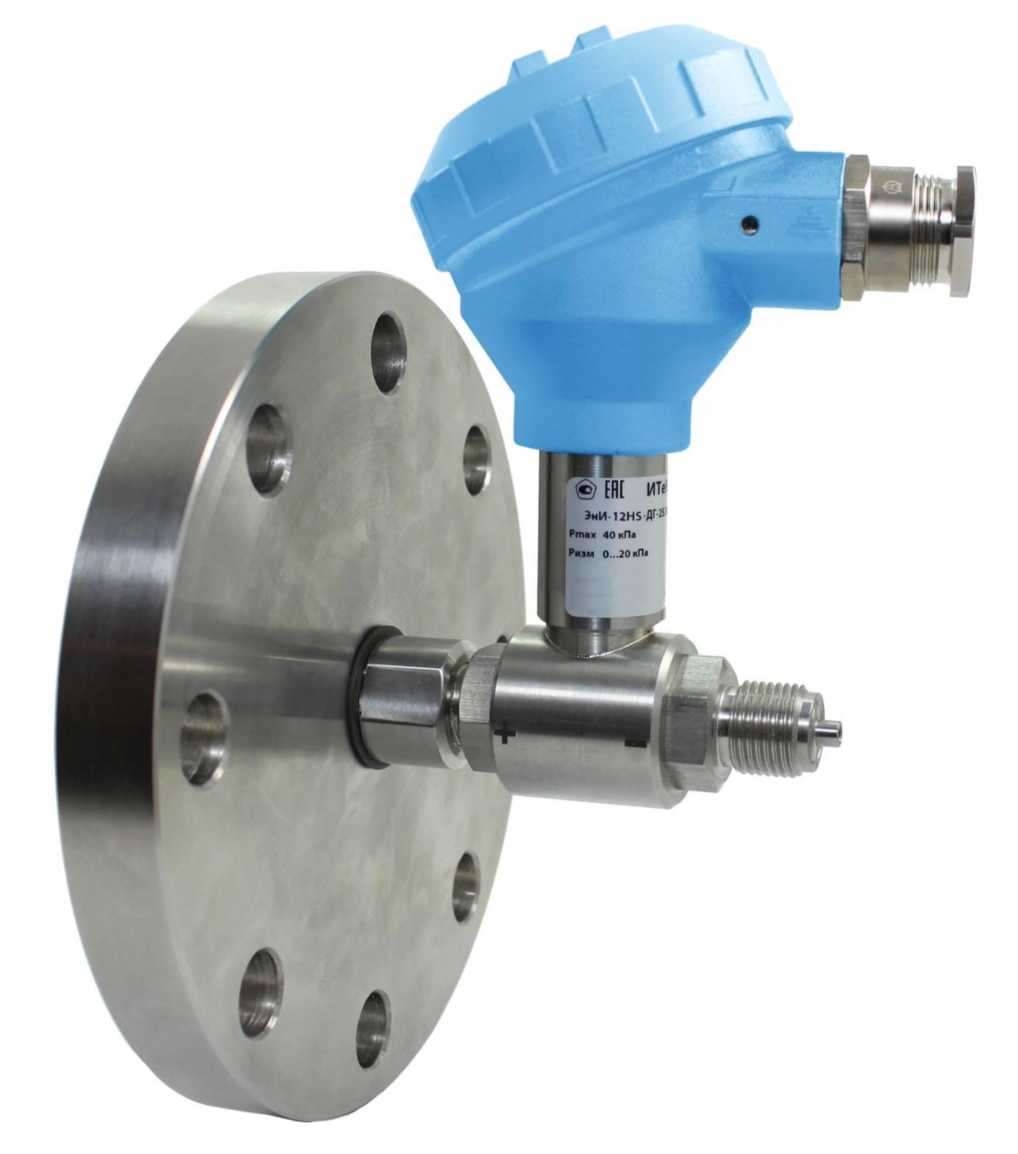

Рисунок 7 - Датчики давления ЭнИ-12Н8-ДГ (ЭМИС-БАРРО 10П8-ДГ)

Пломбирование датчиков давления ЭнИ-12 (ЭМИС-БАРРО 10) не предусмотрено.

Программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю. Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Внешнее ПО датчиков не является метрологически значимым и предназначено для сбора, хранения и визуализации результатов измерений.

Таблица 1 — Идентификационные данные внутреннего ПО

Таблица 2 -

данные внешнего ПО

Метрологические и технические характеристики приведены в таблицах 3 - 5.

Таблица 3 - Диапазоны измерения, минимальный шаг изменения диапазона измерений, диапазон изменения выходного сигнала, пределы допускаемой основной погрешности датчиков при нормальных условиях

Таблица 4 - Пределы допускаемых погрешностей датчиков

Таблица 5 - Технические характеристики

наносится на титульный лист типографским способом. На датчике знак наносится способом, который обеспечивает долговечность маркировки.

Комплексность датчиков приведена в таблице 6.

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 8.802-2012«ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1x10 в шестой степени Па»

ГОСТ Р 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4x10 в ст.4 Па»

ТУ 4212-013-59541470-2016 «Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10). Технические условия»

Общество с ограниченной ответственностью «Инженерно-техническая компания ББМВ» (ООО «ИТеК ББМВ»)

ИНН 7448038112

Юридический адрес:   454112,   Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Победы, д. 290, оф. 128

Телефон: +7 (351) 239-11-01

E-mail: info@en-i.ru

Web-сайт: www.eni-bbmv.ru

Федеральное государственное унитарное научно-исследовательский       институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2875

Регистрационный № 71842-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ЭнИ-100 (СУЭР-100)

предназначены для измерений и непрерывного преобразования избыточного давления, абсолютного давления, разрежения, избыточного давления-разрежения, разности давлений, гидростатического давления в выходной сигнал постоянного тока и/или в сигнал для передачи по протоколу HART. Датчики могут использоваться для расчета других величин, функционально связанных с измеряемым давлением: уровня, плотности жидкости, расхода жидкости.

Принцип действия датчиков давления ЭнИ-100  (СУЭР-100) основан

на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.

Конструктивно датчики давления ЭнИ-100 (СУЭР-100) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола. Датчики могут иметь взрывобезопасные исполнения.

Корпус ЭП датчика по запросу потребителя может быть покрашен в любой цвет, отличающийся от основных цветов лакокрасочного покрытия, либо быть без лакокрасочного покрытия.

Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.

Датчики давления ЭнИ-100   (СУЭР-100) являются многопредельными

с возможностью изменения пределов измерения с помощью кнопок блока индикации и по HART-каналу.

По виду измеряемого давления датчики подразделяются на следующие исполнения: -датчики абсолютного давления              ЭнИ-100-ДА (СУЭР-100-ДА),

-датчики избыточного давления              ЭнИ-100-ДИ (СУЭР-100-ДИ),

-датчики разрежения                        ЭнИ-100-ДВ (СУЭР-100-ДВ),

-датчики избыточного давления - разрежения ЭнИ-100-ДИВ (СУЭР-100-ДИВ), -датчики разности давлений                  ЭнИ-100-ДД (СУЭР-100-ДД),

-датчики гидростатического давления          ЭнИ-100-ДГ (СУЭР-100-ДГ).

Перечисленные датчики также отличаются диапазонами измерений и диапазонами рабочих температур.

В датчиках реализована функция коррекции нулевого сигнала. Датчики являются многопредельными с возможностью перестройки пределов измерений пользователем.

В зависимости от технических и метрологических характеристик, датчики могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения датчика в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте.

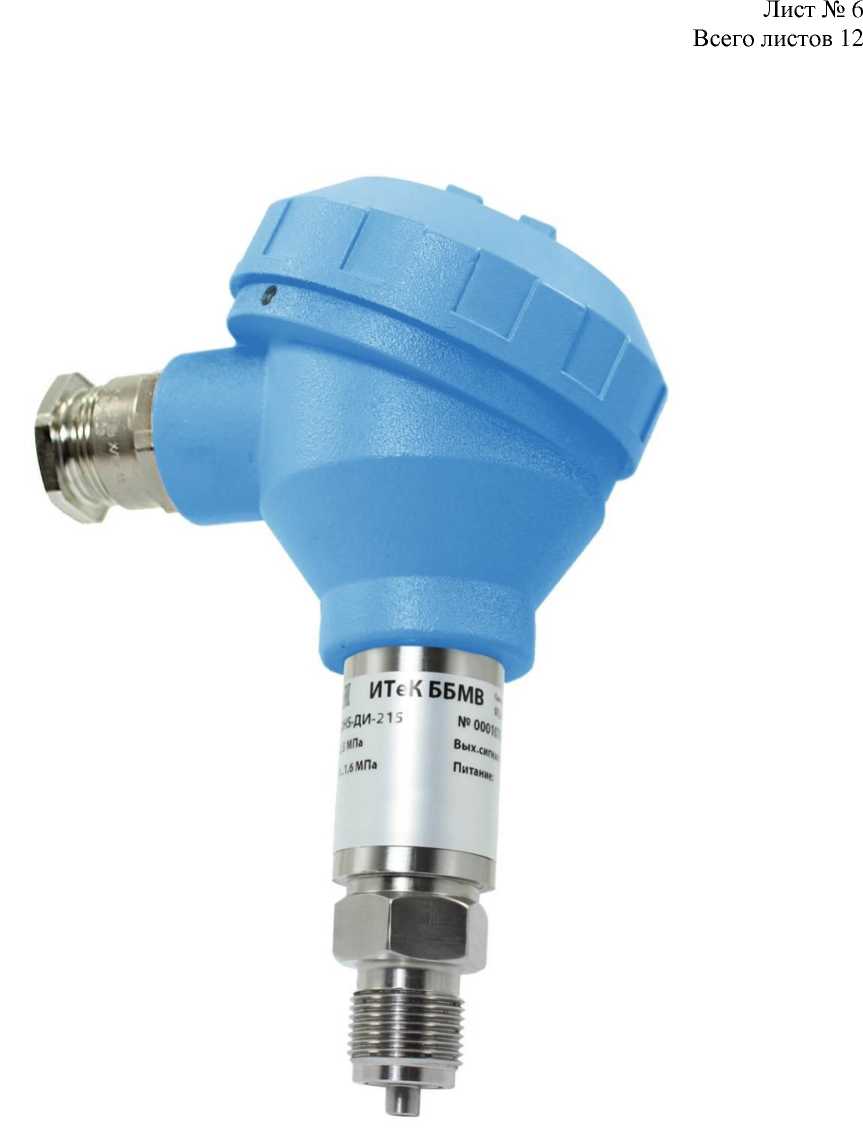

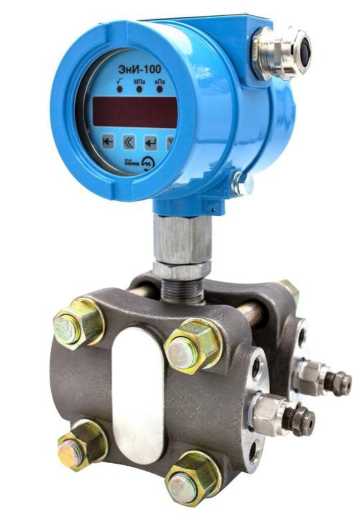

Общий вид датчиков представлен на рисунках 1 - 12.

Заводской номер наносится на табличку в виде буквенно-цифрового обозначения, прикрепленную к корпусу датчика. Место крепления таблички с заводским номером указано на рисунке 1-2.

Пломбирование датчиков давления ЭнИ-100 (СУЭР-100) не предусмотрено.

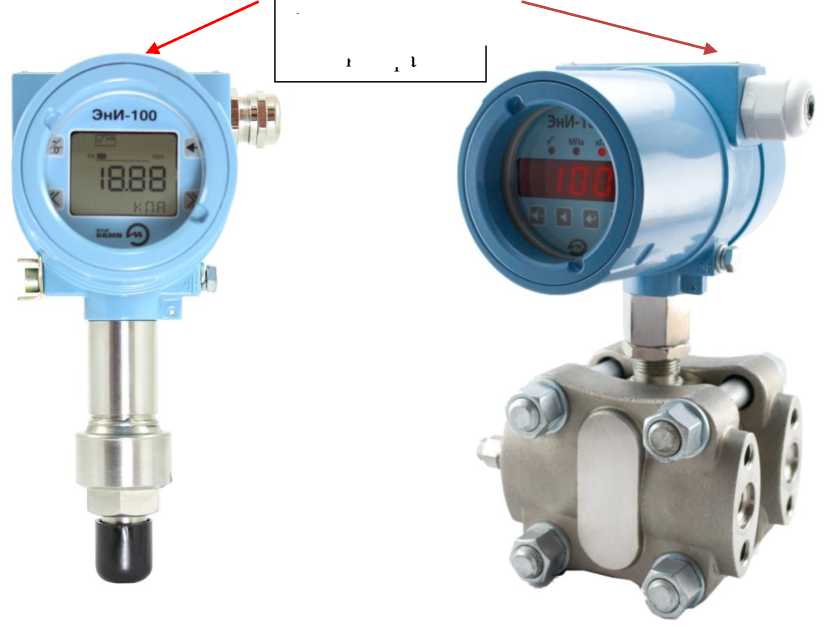

Место нанесения заводского номера

Рисунок 2 - Общий вид фланцевых датчиков давления ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ,

ЭнИ-100-ДИВ, ЭнИ-100-ДД, в т.ч. взрывозащищенных

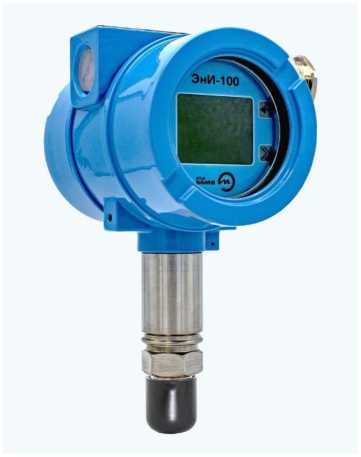

Рисунок 1 - Общий вид штуцерных датчиков давления ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, в т.ч. взрывозащищенных

Рисунок 3 - Общий вид датчиков давления

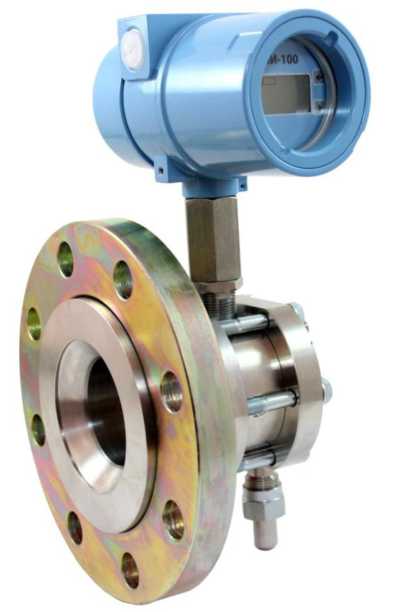

ЭнИ-100-ДГ, в т.ч. взрывозащищенных

Рисунок 4 - Общий вид датчиков давления

СУЭР-100-ДГ, в т.ч. взрывозащищенных

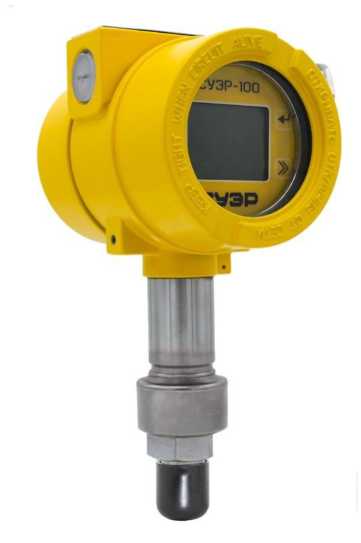

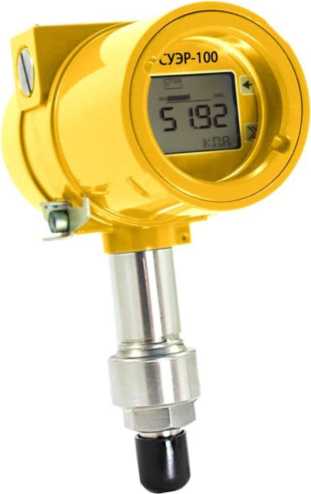

Рисунок 5 - Общий вид штуцерных датчиков давления СУЭР-100-ДИ,

СУЭР-100-ДА,СУЭР-100-ДВ, СУЭР-100-ДИВ, в т.ч.

взрывозащищенных

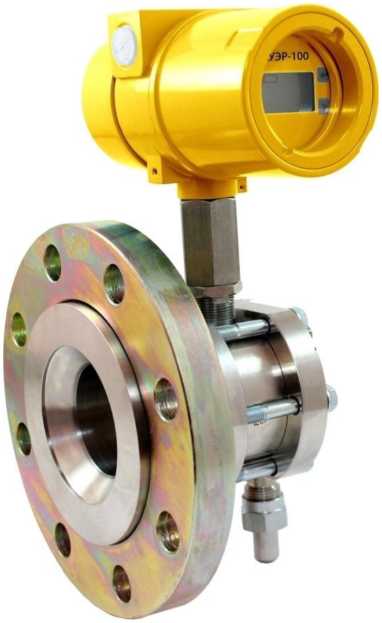

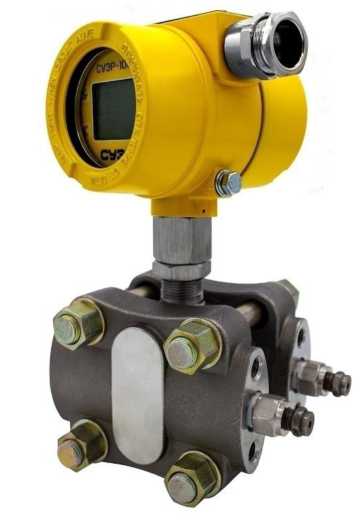

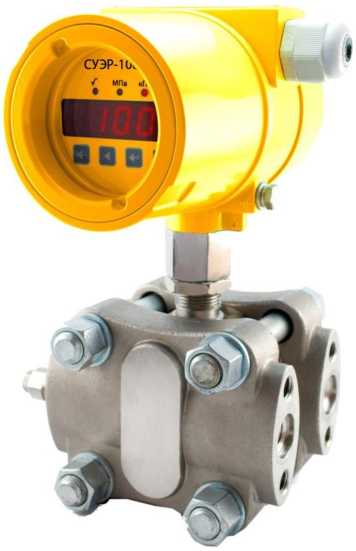

Рисунок 6 - Общий вид фланцевых датчиков давления СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, СУЭР-100-ДД, в т.ч. взрывозащищенных

Рисунок 7 - Общий вид штуцерных датчиков давления (вариант корпуса ЭП) ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, в т.ч. взрывозащищенных

Рисунок 8 - Общий вид фланцевых датчиков давления (вариант корпуса ЭП) ЭнИ-100-ДИ, ЭнИ-100-ДА, ЭнИ-100-ДВ, ЭнИ-100-ДИВ, ЭнИ-100-ДД, в т.ч. взрывозащищенных

Рисунок 9 - Общий вид штуцерных датчиков давления (вариант корпуса ЭП)

СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, в т.ч. взрывозащищенных

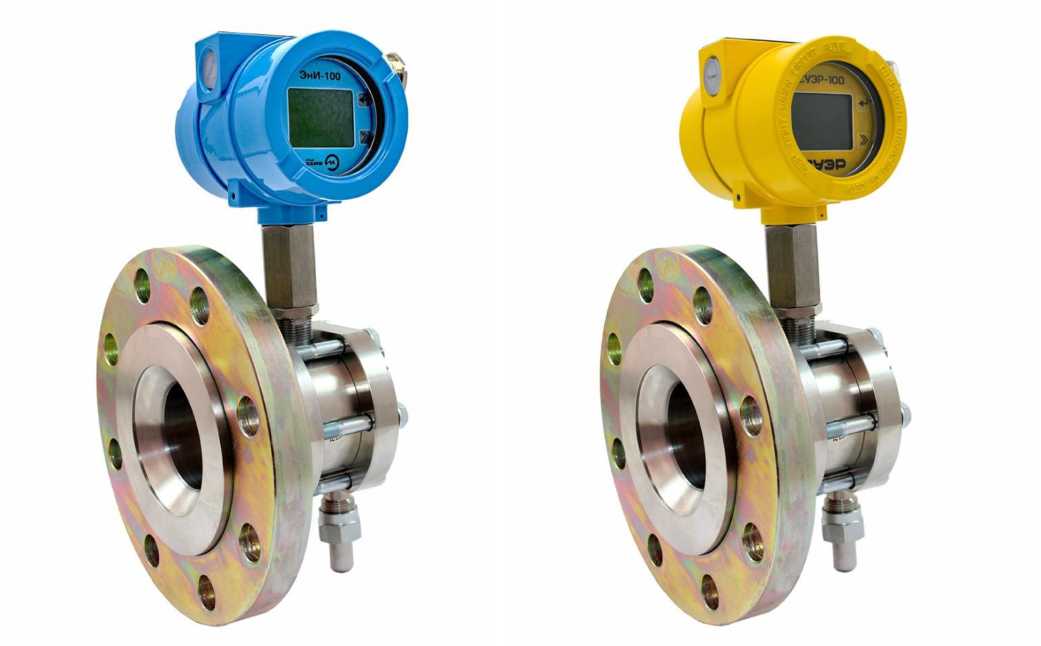

Рисунок 10 - Общий вид фланцевых датчиков давления (вариант корпуса ЭП)

СУЭР-100-ДИ, СУЭР-100-ДА, СУЭР-100-ДВ, СУЭР-100-ДИВ, СУЭР-100-ДД, в т.ч. взрывозащищенных

Рисунок 12 - Общий вид датчиков давления (вариант корпуса ЭП)

СУЭР-100-ДГ, в т.ч. взрывозащищенных

- Общий вид датчиков давления (вариант корпуса ЭП) ЭнИ-100-ДГ, в т.ч. взрывозащищенных

Внутреннее программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю.

Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего ПО

Основные метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Диапазоны измерений, минимальный шаг изменения диапазона измерений, выходные сигналы, пределы допускаемой основной приведенной погрешности датчиков

Таблица 3 - Пределы допускаемых приведенных погрешностей датчиков

Примечания:

Таблица 4 - Пределы допускаемой дополнительной приведенной погрешности от воздействия изменения статического (избыточного) давления

Таблица 5 - Основные технические

наносится на титульный лист типографским способом. На корпус датчиков знак утверждения типа наносится способом, который обеспечивает долговечность маркировки.

Комплексность датчиков приведена в таблице 6.

Таблица 6 - Комплектность

Сведения о методах измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений ЭнИ-100 (СУЭР-100)

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне I’lO^-1 - 1^10⁷»;

ТУ 4212-010-59541470-2012 «Датчики давления ЭнИ-100 (СУЭР-100). Технические условия».

Общество с ограниченной ответственностью «Инженерно-техническая компания ББМВ» (ООО «ИТеК ББМВ»)

ИНН 7448O38ll2

Юридический адрес:   454112,   Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Победы, д. 29O, оф. 128

Телефон: +7 (35l) 239-11-01

E-mail: info@en-i.ru

Web-сайт: www.eni-bbmv.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2875

Регистрационный № 78201-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ

Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (далее по тексту - ТС) предназначены для измерения температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТС.

Принцип работы ТС основан на явлении изменения электрического сопротивления при изменении температуры.

В исполнениях ТС с измерительным преобразователем сигнал от чувствительного элемента (далее по тексту - ЧЭ) преобразуется в токовый сигнал с наложенным на него цифровым сигналом по протоколу HART, либо в цифровой выходной сигнал по протоколу Profibus (PA), или в цифровое значение температуры для получения визуальной информации об измеряемой температуре с применением жидкокристаллического индикатора (далее по тексту - ЖКИ).

ТС имеют модификации и исполнения:

- в зависимости от НСХ;

-по количеству и классу допуска ЧЭ;

-по наличию и виду измерительного преобразователя (далее по тексту-ИП);

-по форме, диаметру и материалу защитной арматуры (при ее наличии), длине монтажной части, по виду присоединения к процессу, по типу корпуса.

ТС состоят из первичного преобразователя температуры - измерительного элемента, включающего один или несколько ЧЭ с НСХ 50П, 100П, Pt100, Pt500, Pt1000, 50М, 100М по ГОСТ 6651-2009, изоляцию и металлическую оболочку. Многозонные ТС могут иметь от 2 до 30 конструктивно связанных измерительных элементов.

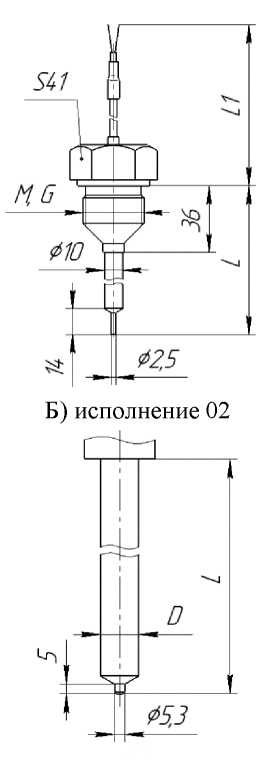

Измерительный элемент может быть конструктивно выполнен на базе кабеля нагревостойкого с минеральной изоляцией в стальной оболочке. Измерительный элемент может быть помещен в защитную арматуру из металлов или других материалов. ТС могут быть выполнены без корпуса или с корпусом (в том числе выносным), в который устанавливаются клеммные колодки и/или ИП. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в корпус ЖКИ.

Конструктивно ТС могут быть выполнены с удлинительными проводами или с разъемами, которые могут быть установлены на измерительном элементе, на защитной арматуре или на удлинительных проводах.

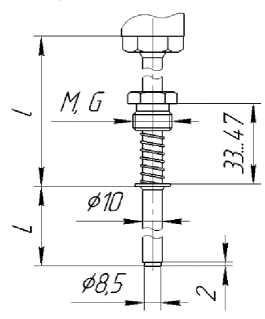

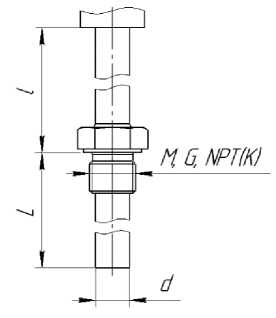

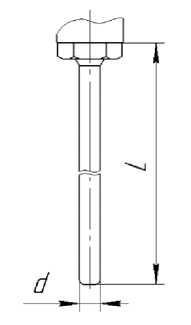

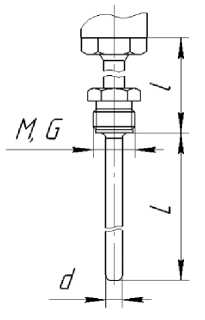

Схема заказа ТС приведена в таблице 1.

Таблица 1 - Схема заказа ТС

таблицы 1

Пример записи заказа ТС:

ЭнИ-300 ТСП - 01 -    - 2 - 01 - А- Н10    - 320 - 0 - 8 - 2х 100П - В - 4 - А - К (-50+660)°С - С0

1 2   3 4 5 6 7   8 9 10 11 12   13 14 15 16

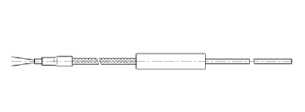

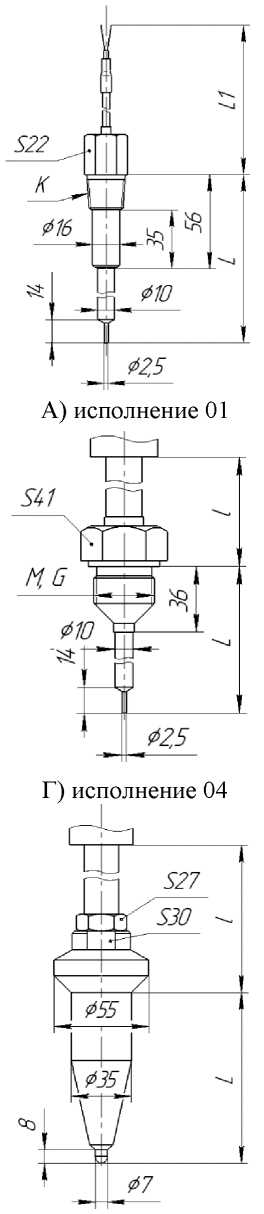

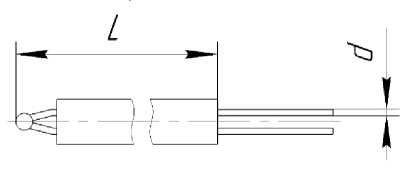

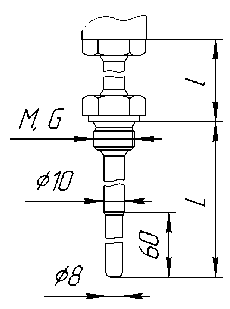

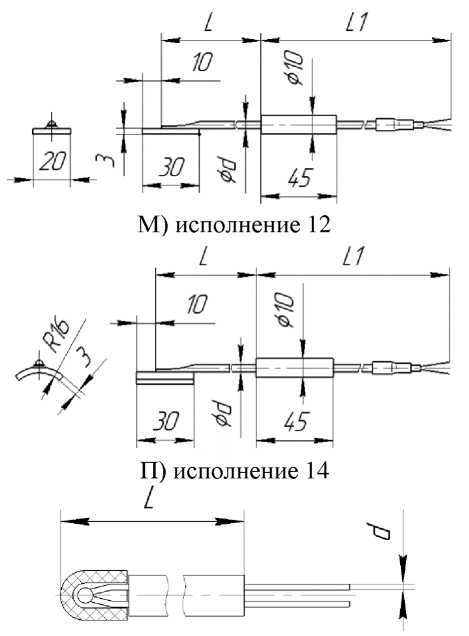

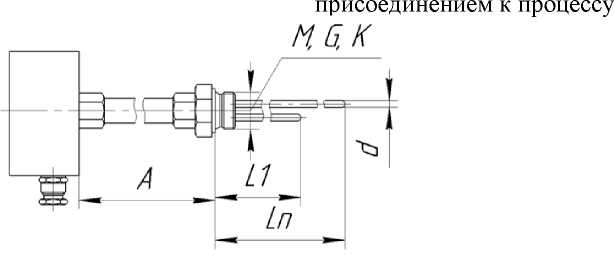

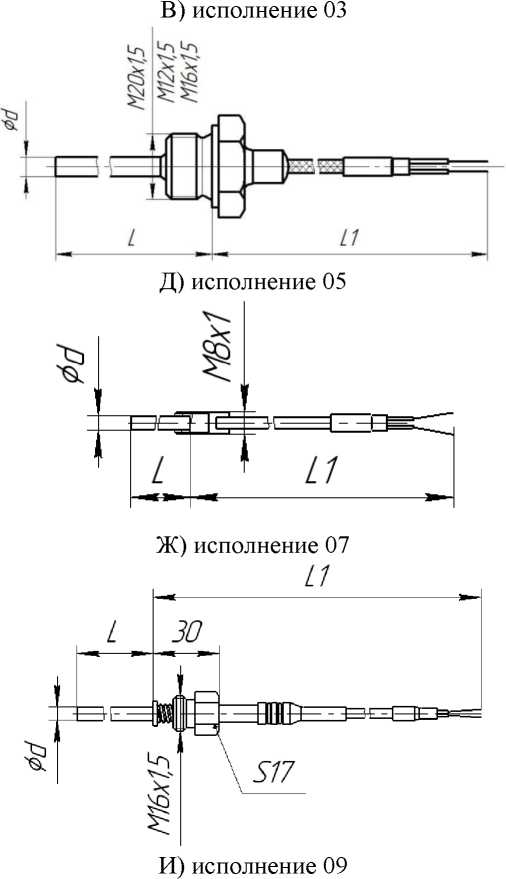

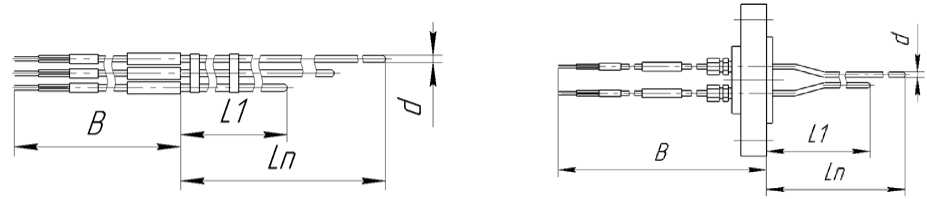

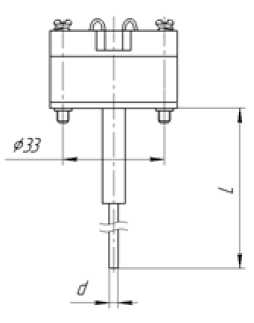

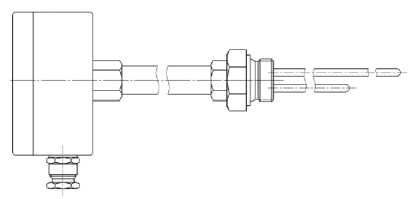

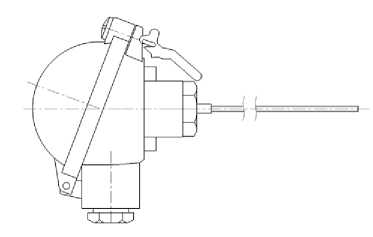

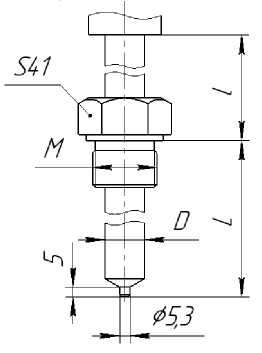

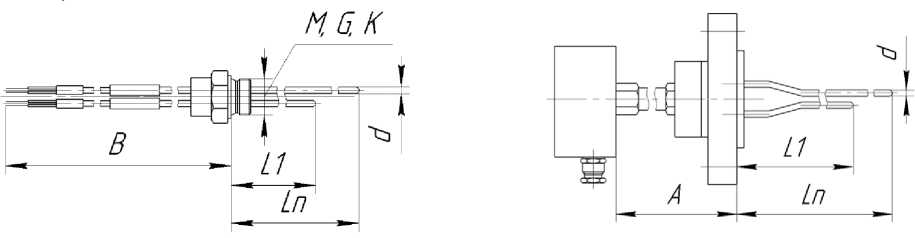

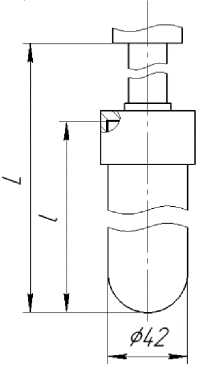

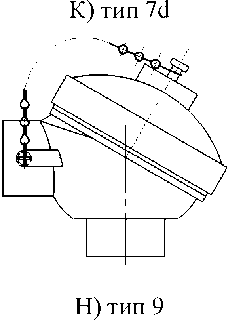

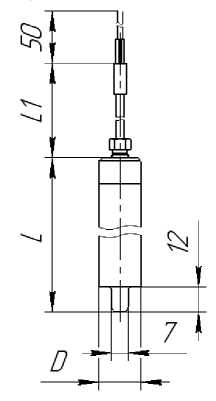

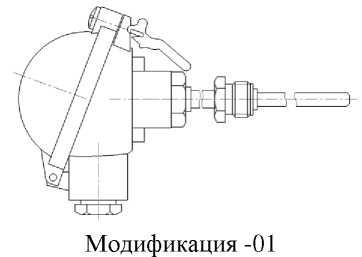

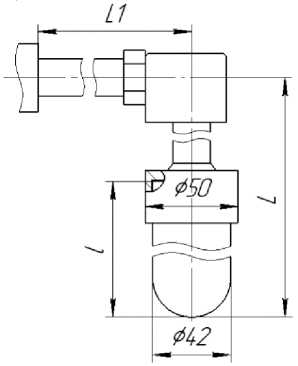

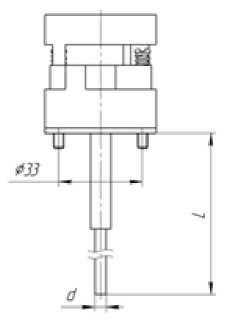

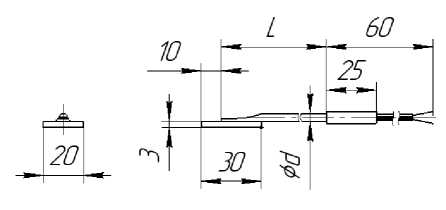

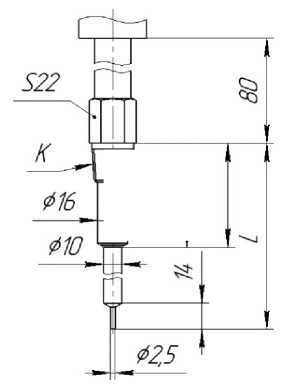

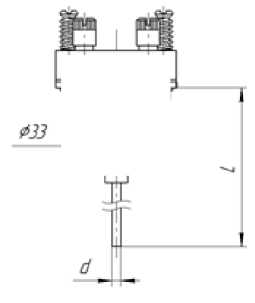

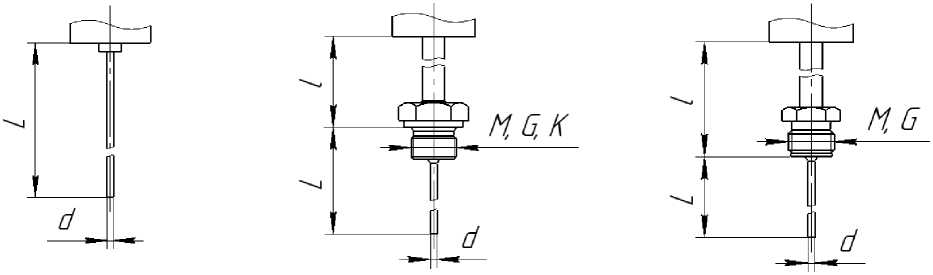

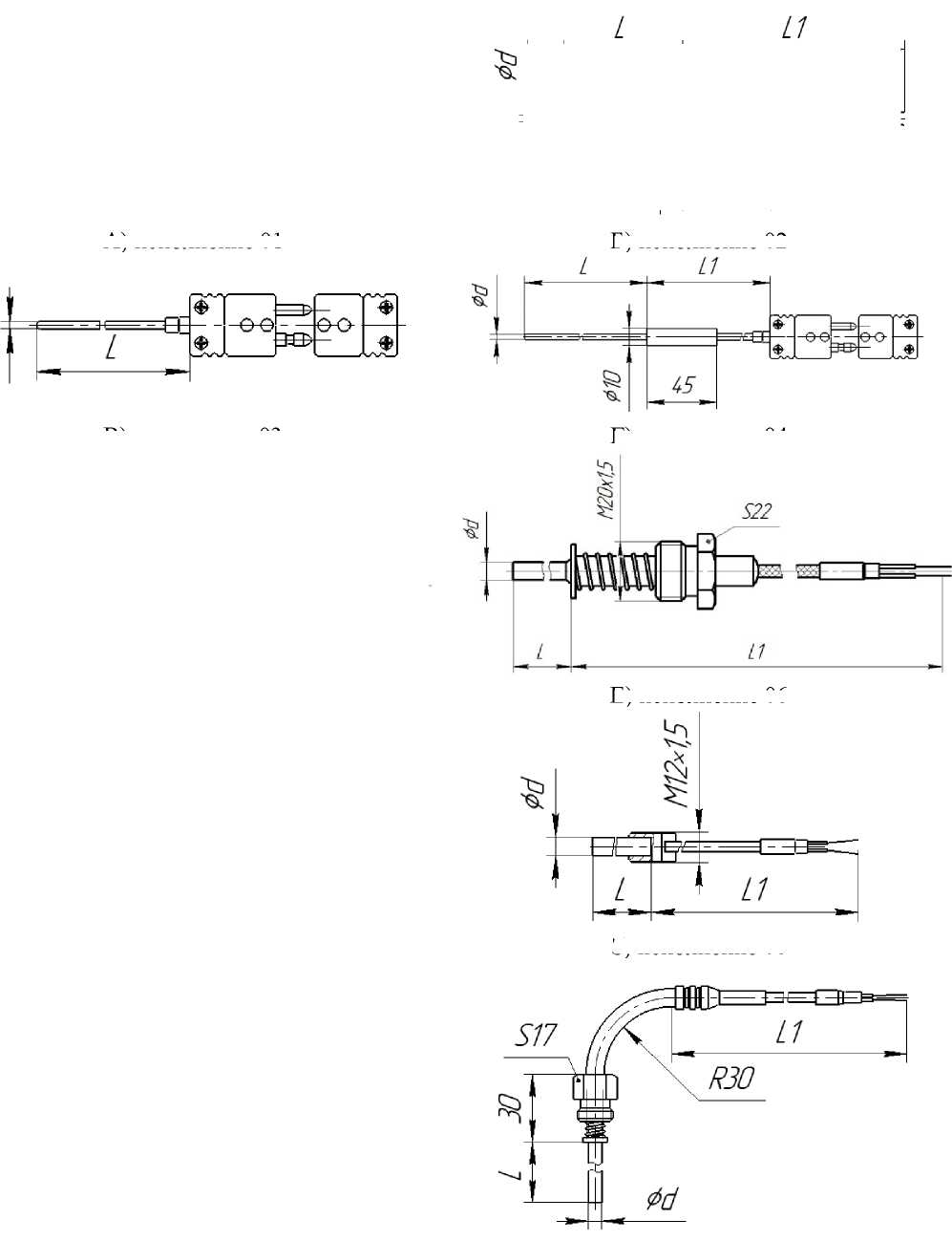

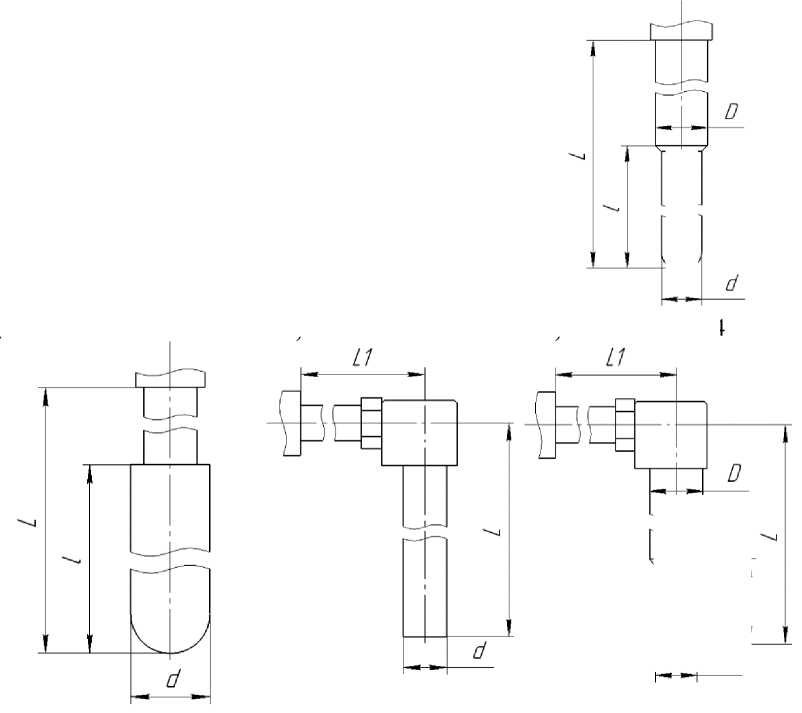

Внешний вид некоторых модификаций ТС приведен на рисунке 1.

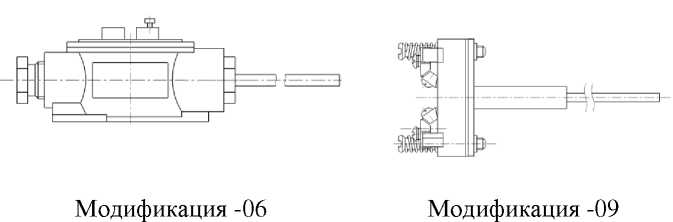

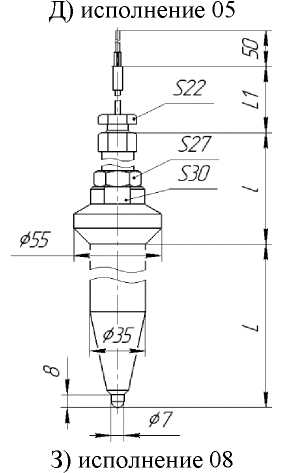

Модификация -05

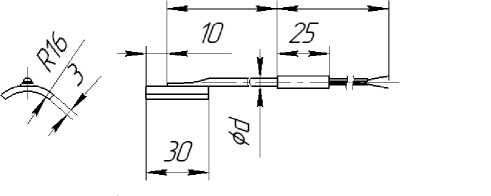

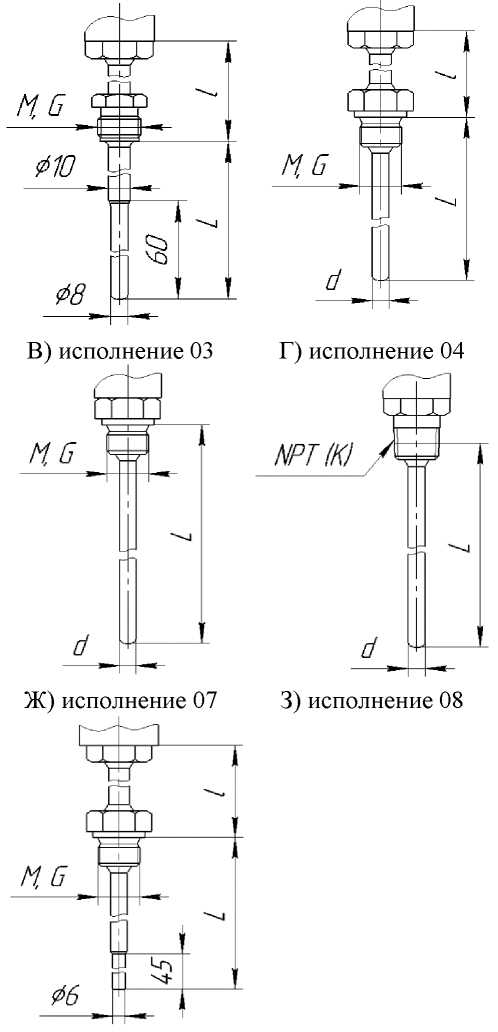

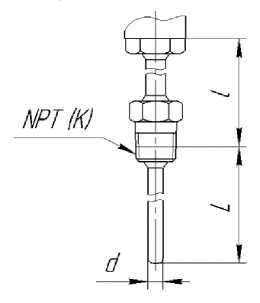

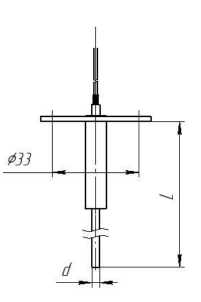

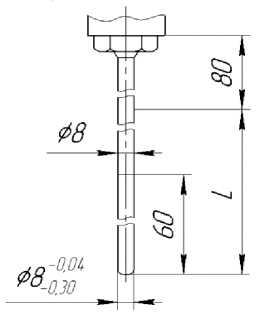

Рисунок 1 - Внешний вид некоторых модификаций ТС

Модификация -10

Пломбирование ТС не предусмотрено.

Программное обеспечение (ПО) состоит из встроенного и автономного ПО.

Встроенное ПО является метрологически значимым. Данное ПО предназначено для обработки сигнала электрического сопротивления и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция датчика температуры исключает возможность несанкционированного влияния на ПО и измерительную информацию. По у ТС без встроенного ИП и с аналоговым ИП отсутствует.

Таблица 2

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014 -для встроенного программного обеспечения.

Основные метрологические характеристики приведены в таблицах 3-6, где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых температур в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и маркировке ТС.

Дополнительные метрологические характеристики приведены в таблице 7. Основные технические характеристики приведены в таблице 8.

Таблица 4 - Основные метрологические характеристики ТС с ИП с выходным сигналом постоянного тока

Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше.

Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для ТС с пределом допускаемой основной погрешности ±0,15 %, не менее 100 °С для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °С для остальных ТС.

Таблица 6 - Основные метрологические и технические характеристики ТС с ИП с выходным цифровым сигналом Profibus (РА)

Таблица 7 - Дополнительные

Таблица 8 - Основные технические

Средний срок службы и средняя наработка на отказ в зависимости от температуры применения указаны в таблице 9.

на отказ

и

н

Таблица 9 - Средний

Примечание:

• ⁽¹⁾ - указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на ТС.

• ⁽²⁾ - указан средний срок службы в средах, не разрушающих материал защитной арматуры, материал защитной оболочки ЧЭ.

Для многозонных ТС с первичной поверкой до ввода в эксплуатацию назначенный срок службы 10 лет.

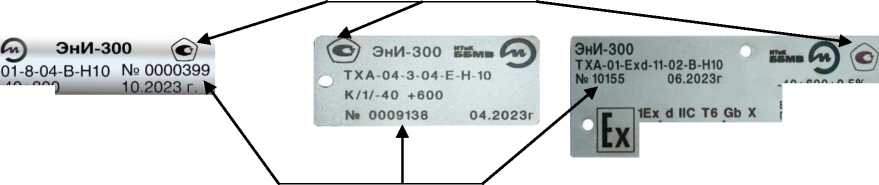

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и (или) на маркировочную табличку ТС способом, обеспечивающим долговечность маркировки.

Комплектность ТС приведена в таблице 10.

Таблица 1О - Комплектность ТС

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления

и никеля. Методика поверки;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для температуры;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления

и никеля. Общие технические требования и методы испытаний;

Общество с ограниченной ответственностью «Инженерно-техническая компания ББМВ» (ООО «ИТеК ББМВ»)

ИНН 7448038112

Юридический адрес:   454112,   Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Победы, д. 290, оф. 128 Телефон: +7 (351) 239-11-01

E-mail: info@en-i.ru

Web-сайт: www.en-i.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2875

Регистрационный № 79691-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ЭнИ-300 ТНН,

ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК

Назначение средства измерений Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300

ЭнИ-300 ТЖК, ЭнИ-300 ТМК (далее - термопреобразователи или

для измерений температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТП.

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (далее - ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов. В исполнениях ТП с измерительным преобразователем (далее - ИП) сигнал от ЧЭ преобразуется в токовый сигнал, либо в токовый сигнал с наложенным на него цифровым сигналом по протоколу HART, либо цифровой выходной сигнал по протоколу Profibus (PA), либо в цифровое значение температуры для получения визуальной информации об измеряемой температуре с применением жидкокристаллического индикатора (далее - ЖКИ).

ТП состоят из измерительной вставки, либо из проволочного ЧЭ в керамической изоляции установленного неразборно в защитную арматуру. Вставка конструктивно изготовлена из термопарного кабеля с минеральной изоляцией в металлической оболочке. ТП может иметь один, два или несколько ЧЭ с изолированными, в том числе открытыми, и неизолированными рабочими спаями с различными типами номинальной статической характеристики преобразования (далее - НСХ) по ГОСТ Р 8.585-2001. Многозонные ТП могут иметь от 2 до 30 конструктивно связанных ЧЭ.

ТП могут иметь защитную арматуру из металлов или других материалов. ТП могут быть выполнены без корпуса (соединительной головки) или с ним, в том числе выносным. В соединительную головку устанавливаются клеммные колодки и/или ИП.

Корпуса имеют несколько модификаций, отличающихся конструкцией, материалом и степенью защиты оболочки по ГОСТ 14254-2015. Головки типа 1 - 6, 1d и 11 выполнены из алюминиевого сплава, типа 7, 7d, 7od - из нержавеющей стали, головки типа 8 - 10 -

из полимерного материала. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в корпус типа 7od и 11 ЖКИ. Корпус типа 11 предназначен для установки ИП с ЖКИ или без ЖКИ.

ТП могут быть выполнены с удлинительными проводами или с разъемами, которые могут быть установлены на измерительной вставке, защитной арматуре ТП или на удлинительных проводах.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены которых зависит от допускаемых параметров

ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, изготовлены (в соответствии с кодом заказа)

как с металлической, так и с неметаллической

собой малоинерционные ТП без соединительной могут применяться для измерений, например, температуры в труднодоступных местах, где требуется изгиб ТП при монтаже, температуры различных поверхностей, температуры подшипниковых узлов, температуры корпусов и головок червячных прессов.

Модификация -О4 - представляют собой малоинерционные ТП и применяются для измерений, например, температуры уходящих газов на газоперекачивающих агрегатах, температуры пара на ТЭС, температуры факела на вышках сжигания попутного газа.

Модификация -О5 - кабельные ТП, имеют исполнения без присоединительного штуцера, с подвижным или неподвижным присоединительными штуцерами.

Модификация -О6 - ТП предназначены для измерений температуры окружающего воздуха как внутри помещений, так и снаружи. Имеют исполнения с алюминиевыми или пластиковыми соединительными головками.

Модификация -О9 - данные ТП могут применяться как самостоятельные изделия, так и в качестве термометрических вставок. Возможны исполнения с клеммной колодкой, свободными выводами, с ИП, с ИПс ЖКИ.

Модификация -1О - многозонные ТП, могут иметь от 2 до 30 конструктивно связанных ЧЭ. Могут применяться в самых разных областях для измерения температуры - от емкостей для жидкостей до доменных печей.

ТП могут изготавливаться во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка».

Схема заказа ТП приведена в таблице 1.

Таблица 1 - Схема заказа ТП

Х

Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

-Х

Х

-Х

Общий вид конструктивного исполнения корпусов ТП приведен на рисунке 1.

В) тип 2

Г) тип 3

Ж) тип 5

М) тип 8

П) тип 10

Р) тип 11

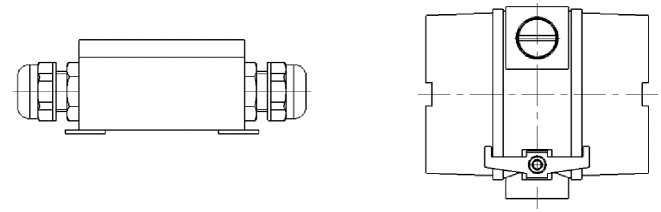

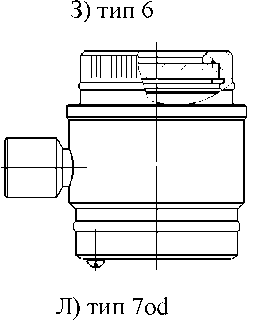

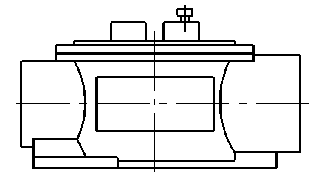

Рисунок 1 - Общий вид конструктивного исполнения корпусов ТП

А) исполнение 01

Б) исполнение 02

Д) исполнение 05

Е) исполнение 06

И) исполнение 09

К) исполнение 10

Л) исполнение 11

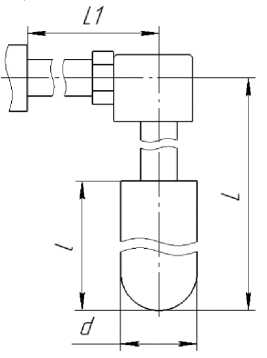

Рисунок 2 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -О1

А) исполнение 01

Б) исполнение 02

В) исполнение 03

Д) исполнение 05

З) исполнение 08

Е) исполнение 06

И) исполнение 09

Ж) исполнение 07

К) исполнение 10

Рисунок 3 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -О2

Е) исполнение 06

К) исполнение 10

А) исполнение 01

Л)исполнение 11

/ 60

Н) исполнение 13

Р) исполнение 15                            С) исполнение 16

Рисунок 4 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -03

А) исполнение 01

Б) исполнение 02

В) исполнение 03

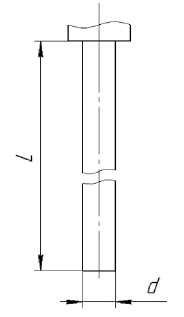

Рисунок 5 - Чертежи

конструктивного исполнения защитной арматуры ТП модификации -05

Рисунок 6 - Чертёж конструктивное

м

туры исполнения 01 ТП

Ж) исполнение 07

В) исполнение 03

Е) исполнение 06

И) исполнение 09

Рисунок 7 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -О4

А) исполнение 01

Б) исполнение 02

В) исполнение 03

Г) исполнение 04

Рисунок 8 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -О9

Б) многозонные ТП в исполнении с фланцевым присоединением к процессу

А) многозонные ТП в исполнении без присоединительного элемента

В) многозонные ТП в исполнении со штуцерным присоединением к процессу

Г) многозонные ТП в исполнении с соединительной коробкой и фланцевым

Рисунок 9 - Чертежи конструктивного исполнения многозонных ТП модификация -10

Д) многозонные ТП в исполнении с соединительной коробкой и штуцерным присоединением к процессу

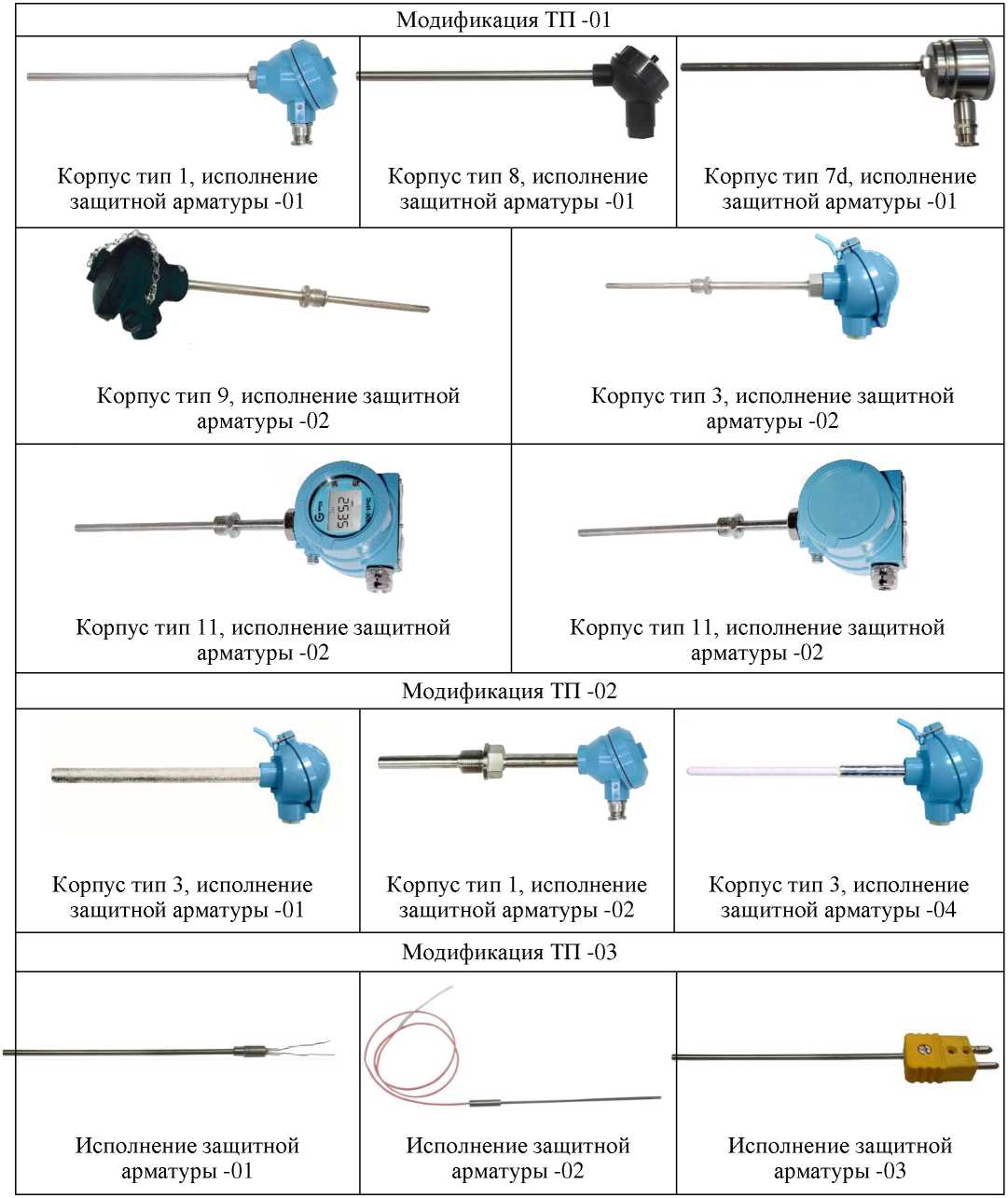

Фотографии внешнего вида некоторых модификаций ТП приведены на рисунке 10.

Допускается изготовление ТП с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунке 10.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочную табличку, прикрепляемую на корпусе (соединительной головке) ТП или к защитной арматуре.

Общий вид маркировочных табличек с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 11.

Конструкция не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.

Место нанесения знака утверждения

Место нанесения заводского номера

Рисунок 11 - Общий вид маркировочных табличек с указанием мест нанесения знака утверждения типа и заводского номера

-40+60010,5%

Вых.сигнал: 4-20MA/HART Питание: 12-24В •40*C<t,<+80’C                     П

ОС ВСИ 'ВНИИФТРИ*

RU C-RU.XXXXXXXXXXZ23

ББМВ

ТХА-

I К/1/ -40+800

Термопреобразователи, комплектующиеся ИП, имеют только встроенное, метрологически значимое программное обеспечение (далее - ПО). Данное ПО устанавливается на заводе изготовителе во время производственного цикла. ПО предназначено для обработки сигнала ТЭДС и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция ТП исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные встроенной части ПО термопреобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Метрологические характеристики ТП приведены в таблицах 3-7. Основные технические характеристики ТП приведены в таблице 8.

Таблица 3 - Метрологические характеристики ЧЭ ТП без ИП

Таблица 4 -

• ⁽¹⁾ Разность верхнего и нижнего пределов диапазона измерений должна быть:

-не менее 400 °С для ТП с пределом допускаемой основной приведенной погрешности

±0,25 %,

-не менее 200 °С для ТП с пределом допускаемой основной приведенной погрешности

• ⁽²⁾ У ТП с ИП типов ЭнИ-300 ТНН, ЭнИ-300 ТХА, имеющих нижний предел измерений температуры свыше плюс 800 °С, погрешность выбирается из приведенной погрешности, определенной при заказе, и абсолютной, равной ±4 °С, в зависимости от того, что больше.

Таблица 7 - Пределы допускаемой дополнительной приведенной погрешности ТП с ИП

Наименование характеристики

Пределы допускаемой дополнительной приведенной погрешности ТП с ИП при изменении температуры окружающей среды от нормальных условий (от +18 до +22 °С включ.), % от диапазона измерений на каждые 10 °С, не более

• - для ТП с пределами допускаемой основной приведенной погрешности ±0,25 %, ±0,3 %

• - для ТП с пределами допускаемой основной приведенной погрешности ±0,4 %, ±0,5 %

• - для ТП с пределами допускаемой основной приведенной погрешности ±1 %

  Значение

  ±0,15

  ±0,25

  ±0,5

Таблица 8 - Основные технические характеристики ТП

Наименование характеристики

Таблица 9 - Показатели надежности

Примечания:

• ⁽¹⁾ Указаны предельные значения температуры применения. Конкретный диапазон измерений указан в паспорте на СИ.

• ⁽²⁾ Указан средний срок службы в средах, не разрушающих материал защитной арматуры, материал защитной оболочки ЧЭ.

• ⁽³⁾ Для многозонных ТП назначенный срок службы 10 лет.

наносится на маркировочную табличку ТП способом, обеспечивающим долговечность маркировки, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 1О - Комплектность ТП

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-014-59541470-2018 Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК и термопреобразователи сопротивления ЭнИ-300 ТСМ, ЭнИ-300 ТСП. Технические условия

Общество с ограниченной ответственностью «Инженерно-техническая компания

ББМВ» (ООО «ИТеК ББМВ»)

ИНН 7448038112

Юридический адрес: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Победы, д. 290, оф. 128

Адрес места осуществления деятельности: 454008, г. Челябинск, п. Керамзавода, д. 126, стр. 1

Телефон: +7 (351) 239-11-01

E-mail: info@en-i.ru

Web-сайт: www.en-i.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
