Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» августа 2020 г. № 1359

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Датчики угла поворота Л178

Датчики угла поворота Л178 (далее - датчики) предназначены для преобразования угла поворота оси в дискретные электрические сигналы.

Конструкция датчиков выполнена в герметичном литом корпусе, устанавливаемом на буксы колесных пар локомотива.

Принцип действия датчиков основан на прерывании светового потока 42-зубым модулятором, соединенным с колесной парой.

Датчики имеют 6 исполнений, характеристики которых приведены в разделе «Метрологические и технические характеристики», а состав приведен в разделе «Комплектность средства измерений».

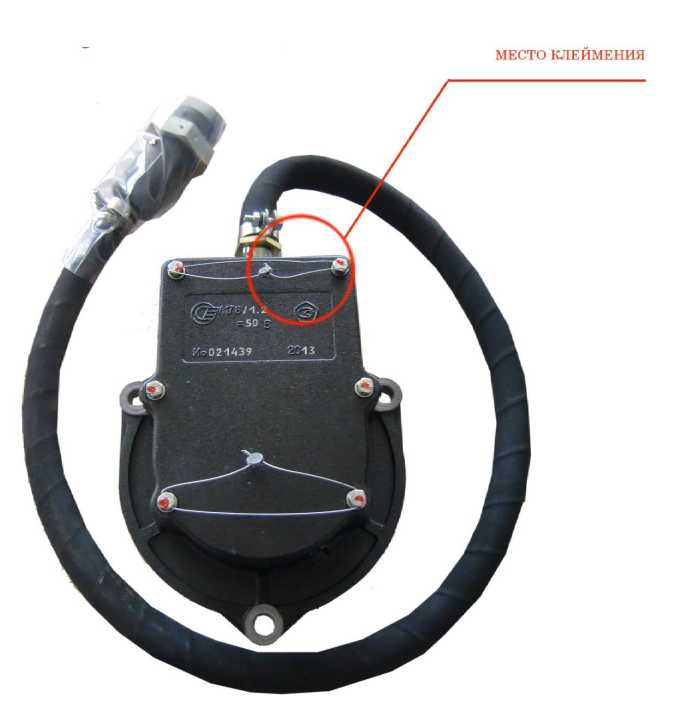

Фотография общего вида приведена на рисунке 1.

Рисунок 1.

Основные параметры, размеры, модификации датчиков и их особенности приведены в

таблице 1 для всего диапазона рабочих условий эксплуатации. Таблица 1

Электрическое сопротивление изоляции датчика между токоведущими цепями и корпусом в зависимости от климатических условий эксплуатации, не менее:

а) при нормальных условиях - 20 МОм;

б) при наибольшем значении рабочих температур - 5 МОм;

в) при наибольшем значении влажности - 1 МОм

Электрическая прочность изоляции между отдельными токоведущими цепями и корпусом в нормальных климатических условиях должна обеспечивать отсутствие пробоев и поверхностных перекрытий изоляции при испытательном напряжении не менее 500В в течение (60+-) секунд.

Условия эксплуатации:

• - температура окружающего воздуха от минус 60 до плюс 70 °С

• - с относительной влажность воздуха (98 ± 2) % при 25 °С

• - атмосферное давление, кПа (мм рт. ст.)           84-106,7 (630-800)

• - устойчивость к механическим воздействиям соответствует требованиям ОСТ32.146-2000 для группы условий эксплуатации ММЗ.

Условия транспортирования:

• - транспортирование автомобильным, железнодорожным или речным транспортом в климатических условиях по группе ОЖ4 ГОСТ 15150-69.

Условия хранения в складских помещениях:

• - хранение в климатических условиях по группе Ж3 ГОСТ 15150-69;

• - отсутствие в помещении хранения агрессивных примесей, вызывающих коррозию.

наносят на корпус датчика при отливке детали корпуса, на титульные листы паспорта, формуляра и руководства по эксплуатации (место нанесения - вверху справа) типографским способом.

Комплект поставки приведён в таблице 2.

Таблица 2

осуществляется по документу ЦАКТ.402131.001 Д1 «Датчик угла поворота типа Л178. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» в 2001 году.

Перечень основных рекомендуемых средств поверки:

- установка для поверки и диагностики комплексов УПДК (Диапазон задания постоянной частоты вращения вала установки от 0 до 2122 об/мин. Пределы допускаемой абсолютной погрешности при задании частоты вращения вала установки в диапазоне от 50 до 2122 об/мин составляют ± 3 об/мин. Диапазон измерений угловых перемещений вала установки от 0 до 360° в диапазоне частоты вращения от 280 до 2122 об/мин. Пределы допускаемой абсолютной погрешности при измерении углов поворота составляют ± 0,3°).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационном документе.

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»)

ИНН: 5836605167

Адрес: 440052, г. Пенза, ул. Гоголя, 51/53 Тел.: (8412) 32-41-47, факс: (8412) 32-21-29

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20; www.penzacsm.ru

Телефон/факс: (8412) 49-82-65, e-mail: pcsm@sura.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30033-10 от 04.08.2011 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии                                           А.В. Кулешов
