МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

02 апреля 2024 г.

863

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

______________________________Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « _^9 » _____2024 Г.     __ Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

1

3

4

5

6

7

8

1.

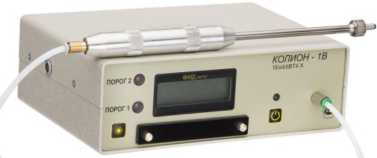

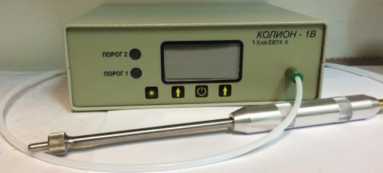

Газоанализаторы

КОЛИОН-1

16298-09

Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология»

(ООО «БАП «Хромдет-Экология»), г. Москва

121351, г. Москва. ул. Молодогвардейская, д. 61, стр.

20

Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»), г. Москва

1.

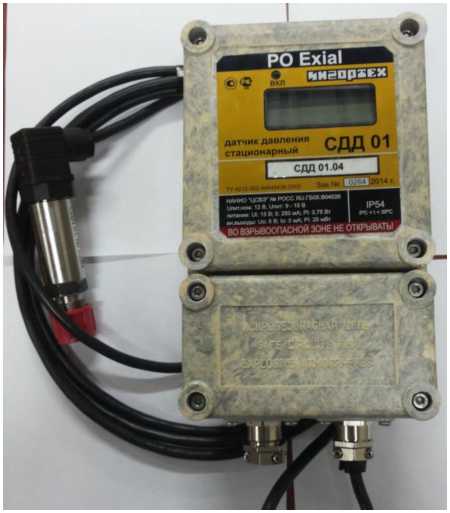

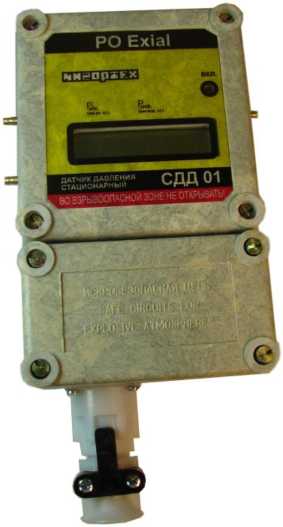

Датчики давления стационарные

СДД 01

40834-14

Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «Ингортех»), г.

Екатеринбург

620144, г. Екатеринбург, ул. Куйбышева, д. 30.

620072, г. Екатеринбург, ул. Бетонщиков, д. 5 стр. 7

Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «Ингортех»), г. Екатеринбург

3.

Газоанализаторы портативные

Сенсон-В

8000

81084-20

Общество с ограниченной ответственностью «НИИИТ» (ООО «НИИИТ»), г. Москва

123592, г. Москва, ул.

Кулакова, д. 20, стр. 1Г

123592, г. Москва, вн.тер.г. муниципальный округ Строгино, ул. Кулакова, д. 20, стр. 1Л, помещ. 1/3

Общество с ограниченной ответственностью «НИИИТ» (ООО «НИИИТ»), г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 863

Лист № 1

Всего листов 9

Регистрационный № 81084-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные Сенсон-В 8000

Назначение средства измерений

Газоанализаторы портативные Сенсон-В 8000 (далее - газоанализаторы) непрерывного автоматического измерения концентраций горючих и также кислорода и диоксида углерода в воздушных средах, в воздухе открытых пространств промышленных объектов, для подачи

предназначены для токсичных газов, а рабочей зоны и предупредительной сигнализации о достижении установленных пороговых значений.

Описание средства измерений

Газоанализаторы представляют собой автоматические портативные многоканальные приборы непрерывного действия.

Принцип действия газоанализаторов определяется типом используемого сенсора:

  • - термокаталитические - для измерений довзрывоопасных концентраций горючих газов и паров углеводородов;

  • - оптические - для измерений концентраций горючих газов, паров углеводородов и диоксида углерода;

  • - электрохимические - для измерений концентраций кислорода и вредных газов;

  • - фотоионизационные - для измерений низких концентраций летучих органических соединений (ЛОС).

Способ отбора пробы - диффузионный либо принудительный с помощью пробоотборного устройства.

Газоанализаторы состоят из пластикового корпуса, в котором могут быть установлены от одного до четырех сменных сенсоров, микропроцессор, устройство сигнализации и блок аккумуляторов. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. На лицевой панели размещены: жидкокристаллический (цветной) цифровой дисплей с подсветкой, кнопки управления.

В состав газоанализаторов могут входить до трех электрохимических сенсоров и один сенсор на выбор: оптический, термокаталитический, фотоионизационный.

Газоанализаторы обеспечивают выполнение следующих функций:

  • - непрерывное измерение концентрации определяемого компонента;

  • - сигнализацию (звуковая, световая, вибрация) при выходе за установленные пороги;

  • - сохранение журнала событий о значениях концентрации определяемого компонента;

  • - передача данных о значениях концентрации определяемого компонента по беспроводному цифровому каналу (по дополнительному заказу).

Общий вид газоанализатора представлен на рисунке 1.

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

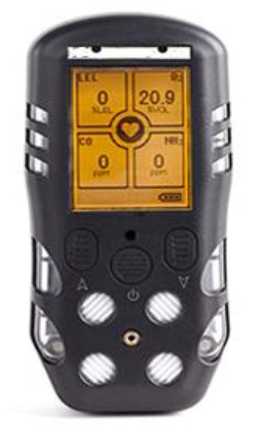

вид спереди

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

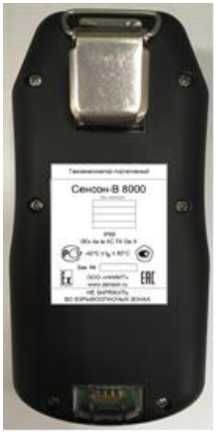

вид сзади

Рисунок 1 - Общий вид Газоанализаторов портативных Сенсон-В 8000

Пломбирования газоанализаторов не предусмотрено.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение «SensВ8000» (далее -ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

  • - расчет содержания определяемого компонента;

  • - контроль целостности программных кодов ПО, калибровочных констант;

  • - контроль внутренних параметров газоанализатора (заряд батареи).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование характеристики

Значение

Идентификационное наименование ПО

SensВ8000

Номер версии (идентификационный номер) ПО

не ниже V.1.5

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов по каналам с электрохимическим сенсорами

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности2^

в поддиапазонах

приведенн ой,1) %

относитель ной, %

Диоксид азота (N02)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±15

-

св. 10 до 20 млн-1

-

±15

от 0 до 100 млн 1

от 0 до 20 млн-1 включ.

±15

-

св. 20 до 100 млн-1

-

±15

Оксид азота (N0)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±15

-

св. 10 до 20 млн-1

-

±15

от 0 до 250 млн 1

от 0 до 20 млн-1 включ.

±15

-

св. 20 до 250 млн-1

-

±15

Аммиак (NH3)

от 0 до 100 млн 1

от 0 до 10 млн-1 включ.

±15

-

св. 10 до 100 млн-1

-

±15

от 0 до 500 млн 1

от 0 до 30 млн-1 включ.

±15

-

св. 30 до 500 млн-1

-

±15

Сероводород

(H2S)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±10

-

св. 10 до 20 млн-1

-

±10

от 0 до 100 млн 1

от 0 до 20 млн-1 включ.

±10

-

св. 20 до 100 млн-1

-

±10

Диоксид серы (SO2)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±15

-

св. 10 до 20 млн-1

-

±15

от 0 до 100 млн 1

от 0 до 20 млн-1 включ.

±15

-

св. 20 до 100 млн-1

-

±15

Оксид углерода (CO)

от 0 до 300 млн 1

от 0 до 50 млн-1 включ.

±10

-

св. 50 до 300 млн-1

-

±10

от 0 до 1000 млн 1

от 0 до 100 млн-1 включ.

±10

-

св. 100 до 1000 млн-1

-

±10

Хлор (С12)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±15

-

св. 10 до 20 млн-1

-

±15

Хлористый водород (HC1)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±20

-

св. 10 до 20 млн-1

-

±20

Метанол

(CH3OH)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±20

-

св. 10 до 20 млн-1

-

±20

Формальдегид (Н2СО)

от 0 до 20 млн 1

от 0 до 10 млн-1 включ.

±20

-

св. 10 до 20 млн-1

-

±20

Водород (Н2)

от 0 до 4 % об.д.

от 0 до 2 % об.д. включ.

±10

-

св. 2 до 4 % об.д.

-

±10

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности2^

в поддиапазонах

приведенно

й,1) %

относитель ной, %

Кислород (O2)

от 0 до 30 % об.д.

от 0 до 10 % об.д. включ.

±5

-

св. 10 до 30 % об.д.

-

±5

  • 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений;

  • 2) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

- по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений массовой концентрации мг/м3. Пересчёт результатов измерений, выраженных в объёмных долях, млн-1, в единицы массовой концентрации, мг/м3, осуществляется автоматически для условий 20 °С и 760 мм рт.ст;

- время установления показаний Т0,9 не более 30 секунд

Таблица 3 - Основные метрологические характеристики газоанализаторов по каналу с термокаталитическими сенсорами

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной абсолютной погрешности2^

Метан (CH4)

от 0 до 100 % НКПР (от 0 до 4,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,2 % об.д. включ.)

±5 % НКПР

(±0,2% об.д.)

Пропан (C3H8)

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,85 % об.д. включ.)

±5% НКПР

(±0,09% об.д.)

Водород (Н2)

от 0 до 100 % НКПР (от 0 до 4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,0 % об.д. включ.)

±5% НКПР

(±0,1% об.д.)

Гексан (СбН14)

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,5 % об.д. включ.)

±5% НКПР

(±0,05% об.д.)

Бутан (C4H10)

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,7 % об.д. включ.)

±5% НКПР

(±0,07% об.д.)

Изобутан

(i-C4Hi0)

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 0,65 % об.д. включ.)

±5% НКПР

(±0,07 % об.д.)

Этанол (C2H5OH)

от 0 до 100 % НКПР (от 0 до 3,1 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 1,55 % об.д. включ.)

±5% НКПР

(±0,16% об.д.)

Метанол

(СНзОН)

от 0 до 100 % НКПР (от 0 до 6 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 3,0 % об.д. включ.)

±5% НКПР

(±0,3% об.д.)

Пары углеводородов (С210) (по пропану)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5% НКПР

Пары бензина3)

от 0 до 50 % НКПР

от 0 до 50 % НКПР

±5% НКПР

Пары керосина4)

от 0 до 50 % НКПР

от 0 до 50 % НКПР

±5% НКПР

Продолжение таблицы 3

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной абсолютной погрешности2)

Пары дизельного топлива5)

от 0 до 50 % НКПР

от 0 до 50 % НКПР

±5% НКПР

  • 1) Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011;

  • 2) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации;

  • 3) Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

  • 4) Пары керосина по ГОСТ Р 52050-2006;

  • 5) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

- время установления показаний Т0,9 не более 15 секунд.

Таблица 4 - Основные метрологические характеристики газоанализаторов по каналу с оптическими сенсорами

Определяе мый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной погрешности2)

абсолютно й

относитель ной, %

Метан

(CH4)

от 0 до 100 % НКПР (от 0 до 4,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,2 % об.д. включ.)

±5 %

НКПР

(±0,2 %

об.д.)

-

св. 50 до 100 % НКПР (св. 2,2 до 4,4 % об.д.)

-

±10

Пропан

зН8)

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,85 % об.д. включ.)

±5%

НКПР

(±0,09 %

об.д.)

-

св. 50 до 100 % НКПР (св. 0,85 до 1,70 % об.д.)

-

±10

Гексан

бН14)

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,5 % об.д. включ.)

±5%

НКПР

(±0,05 % об.д.)

-

св. 50 до 100 % НКПР (св. 0,5 до 1,0 % об.д.)

-

±10

Бутан

(C4H10)

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,7 % об.д. включ.)

±5%

НКПР

(±0,07 % об.д.)

-

св. 50 до 100 % НКПР (св. 0,7 до 1,4 % об.д.)

-

±10

Определяе мый компонент

Диапазон показаний объемной доли определяемого компонента1

Диапазон измерений объемной доли определяемого компонента1

Пределы допускаемой основной погрешности2

абсолютно й

относитель ной, %

Изобутан

(i-C4Hio)

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,65 % об.д. включ.)

±5%

НКПР (±0,07 % об.д.)

-

св. 50 до 100 % НКПР (св. 0,65 до 1,30 % об.д.)

-

±10

Этанола (C2H5OH)

от 0 до 100 % НКПР (от 0 до 3,1 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 1,55 % об.д. включ.)

±5%

НКПР (±0,16 % об.д.)

-

Метанол

(CНзOH)

от 0 до 100 % НКПР (от 0 до 6 % об.д.)

от 0 до 50 % НКПР (от 0 до 3,0 % об.д.)

±5%

НКПР

(±0,3 %

об.д.)

-

Пары углеводоро дов (С210)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

св. 50 до 100 % НКПР

±10

Пары

бензина3

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Пары керосина4

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Пары дизельного топлива5

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Диоксид углерода

(СО2)

от 0 до 5 % об.д.

от 0 до 2,5 % об.д. включ.

±0,2%

об.д.

-

св. 2,5 до 5,0 % об.д.

-

±10

Таблица 5 - Основные метрологические характеристики газоанализаторов по каналу с фотоионизационными сенсорами

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой основной приведенной погрешности1) %

Изобутилен

(i-C4H8)

от 0 до 40

±20

от 0 до 2000

±20

Ацетон (СзНбО)

от 0 до 100

±20

от 0 до 2000

±20

Бензол (СбНб)

от 0 до 20

±20

от 0 до 1000

±20

Толуол (С7Н8)

от 0 до 20

±20

от 0 до 1000

±20

Ксилол (С8Н10)

от 0 до 20

±20

от 0 до 1000

±20

Этилацетат (С4Н8О2)

от 0 до 200

±20

от 0 до 8000

±20

Пары

углеводородов (С210)

от 0 до 40

±20

от 0 до 2000

±20

Пары бензина2)

от 0 до 2000

±20

Пары керосина3)

от 0 до 2000

±20

Пары топливо дизельного4)

от 0 до 2000

±20

Пары углеводородов нефти5)

от 0 до 2000

±20

  • 1) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

  • 2) Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013

  • 3) Пары керосина по ГОСТ Р 52050-2006;

  • 4) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

  • 5) Пары нефти по ГОСТ Р 51858-2002.

- по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений массовой концентрации мг/м3. Пересчёт результатов измерений, выраженных в объёмных долях, млн-1, в единицы массовой концентрации, мг/м3, осуществляется автоматически для условий 20 °С и 760 мм рт.ст;

- время установления показаний Т0,9 не более 30 секунд

Таблица 6 - Пределы допускаемой вариации и дополнительной погрешности газоанализаторов

Значение

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды в диапазоне условий эксплуатации от -40 до -30 °С включ. в долях от пределов допускаемой основной погрешности:

- электрохимический

2

- термокаталитический

0,5

- оптический

0,5

- фотоионизационный

1

Пределы допускаемой дополнительной погрешности при изменении атмосферного давления от нормальных условий эксплуатации в пределах рабочих условий эксплуатации, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды в диапазоне рабочих условий, на каждые 10 %, в долях от предела допускаемой основной погрешности для сенсоров:

- электрохимический

0,5

- термокаталитический

0,2

- оптический

0,5

- фотоионизационный

0,5

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Таблица 7 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Габаритные размеры (высота^ширина^длина), мм, не более

155x75x40

Масса, кг, не более

0,340

Нормальные условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 97,3 до 105,3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность (без конденсации влаги), %

  • - атмосферное давление, кПа

от -30 (-401)) до +50

от 20 до 95 от 84 до 106,7

Степень защиты по ГОСТ 14254-2015

IP 67

Маркировка взрывозащиты

0Ex da ia IIC T4 Ga X

Напряжение питания постоянного тока от литий-ионного аккумулятора, подзаряжаемого, В

3,7

Время прогрева, мин, не более

2

Средний срок службы, лет

10

Средняя наработка на отказ, ч2)

16000

  • 1) При использовании морозостойкой аккумуляторной батареи и дисплея;

  • 2) Без учета чувствительного элемента (сенсора).

Знак утверждения типа

наносится на маркировочную таблицу газоанализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - комплектность

Наименование

Обозначение

Количество

Газоанализатор портативный Сенсон-В 8000

-

1 шт.

Калибровочная насадка

-

1 шт.

Зарядное устройство

-

1 шт.

Клипса для ремня

-

1 шт.

Руководство по эксплуатации

ТЦВА.413735.031 РЭ

1 экз.

Паспорт

ТЦВА.413735.031 ПС

1 экз.

Методика поверки

МП-194/07-2020

1 экз.

Упаковка

-

1 шт.

Чехол1)

-

По заказу

Сведения и методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к газоанализаторам портативным Сенсон-В 8000

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования;

ТУ 26.51.53-007-17182181-2020 Газоанализаторы портативные Сенсон-В 8000. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «НИИИТ» (ООО «НИИИТ»)

ИНН 7731481013

Адрес места осуществления деятельности: 123592, г. Москва, вн.тер.г. муниципальный округ Строгино, ул. Кулакова, д. 20, стр. 1Л, помещ. 1/3

Телефон: +7 (495) 799-44-50

Web-сайт: www.senson.ru

E-mail: info@senson.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 863

Лист № 1

Всего листов 13

Регистрационный № 16298-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы КОЛИОН-1

Назначение средства измерений

Газоанализаторы КОЛИОН-1 (переносные и стационарные модели) предназначены для измерения концентрации газообразных веществ в воздухе или других газах и сигнализации о превышении заданных уровней.

Газоанализаторы осуществляют:

- измерение массовой концентрации или объемной доли компонента, если в воздухе присутствует один компонент или содержание других компонентов пренебрежимо мало;

доли

- измерение суммарной массовой концентрации или суммарной объемной загрязнителей, если в воздухе присутствует смесь компонентов;

доли

- индикацию текущих значений массовой концентрации или объемной измеряемых веществ;

- световую и звуковую (для переносных моделей) сигнализацию при превышении заданной пороговой концентрации (порога) для каждого из измеряемых веществ, кроме кислорода, и о выходе концентрации кислорода за пределы заданных порогов (верхнего и нижнего);

- формирование релейных сигналов при превышении измеряемой концентрацией заданных порогов (для стационарных моделей).

Описание средства измерений

Газоанализаторы КОЛИОН-1 выпускаются в виде стационарных и переносных моделей, отличающихся типами детекторов, количеством измерительных каналов (детекторов), диапазоном измерений, электропитанием, видом взрывозащиты (таблица 1).

Переносные модели и стационарная модель КОЛИОН-1А-01С выпускаются в одноблочном исполнении. Переносные модели имеют встроенный блок аккумуляторов. Стационарная модель КОЛИОН-1А-01С может дополнительно комплектоваться блоком реле (БР)

Стационарные модели КОЛИОН-1В-01С и КОЛИОН-1В-03С состоят из трех блоков: блока измерительного (БИ), блока побудителя расхода (БПР), встроенного в БИ, блока питания и выходных сигналов (БПВС) с электропитанием от сети переменного тока напряжением 220 В.

Принцип действия газоанализаторов основан на измерении концентрации веществ фотоионизационным (ФИД), термокаталитическим (ТКД) и электрохимическими (ЭХД) детекторами.

ФИД всех моделей газоанализаторов, за исключением КОЛИОН-1В-06, предназначен для измерения концентрации органических и неорганических веществ, с энергией ионизации ниже 10,64 эВ. ФИД модели КОЛИОН-1В-06 предназначен для измерения концентрации пропана, метанола, формальдегида и других веществ с энергией ионизации ниже 11, 8 эВ.

ТКД предназначен для измерение объемной доли метана и других горючих газов.

ЭХД предназначены для селективного измерения концентрации оксида углерода, сероводорода, диоксида азота и кислорода.

Газоанализаторы КОЛИОН-1 относятся к индивидуально градуированным средствам измерения. Градуировка ФИД производится по государственным стандартным образцам и аттестованным по РМГ 60-2003 газовым смесям (ГСО/ПГС с относительной погрешностью определения концентрации не более ±7%), по согласованию паспорте на газоанализатор.

с заказчиком и указывается в

защищенности от воздействия

14254-96. По устойчивости к

По устойчивости к механическим воздействиям, по окружающей среды газоанализаторы соответствуют ГОСТ воздействию температуры и влажности окружающего воздуха газоанализатор относится к группе В1. Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150-69.

Маркировка взрывозащиты газоанализаторов КОЛИОН-1 приведена в таблице 1.

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru
Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

Таблица 1

Переносные модели

КОЛИОН - 1В

1ExibllBT4

КОЛИОН-1В-02

КОЛИОН-1В-03

КОЛИОН-1В-04

КОЛИОН-1В-05

КОЛИОН-1В-06

КОЛИОН-1В-07

КОЛИОН-1В-21

1ExibdIIBT4 X

КОЛИОН-1В-22

КОЛИОН-1В-23

КОЛИОН-1В-24

КОЛИОН-1В-25

КОЛИОН-1В-26

К ОЛИОН-1В-27

Стационарные модели

КОЛИОН-1В-01С, КОЛИОН-1В-03С

Блоки БИ, БПР

1ExibllBT4

Блок БПВС

[Exib]IIB

КОЛИОН-1А-01С

Без средств взрывозащиты

Рис. 1 Фотография внешнего вида газоанализатора КОЛИОН - 1В - переносные модели.

Колион -1 В-01 с

1Ех1ЬПВТ4 '

ПОРОГ

'I

КОНЦЕНТРАЦИЯ

urfu*

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

Рис. 3. Фотография внешнего вида газоанализатора КОЛИОН-1В-01С, БИ.

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

Рис. 4. Фотография внешнего вида газоанализаторов КОЛИОН-01В-01С и КОЛИОН-1В-03С, БПВС.

Рис.2. Фотография внешнего вида газоанализатора КОЛИОН-1В-01С, БИ.

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru
Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

Рис.6. Фотография внешнего вида газоанализатора БР КОЛИОН-1А-01С.

Рис.5. Фотография внешнего вида газоанализатора КОЛИОН-1А-01С.

Метрологические и технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности измерений приведены в таблице 1.

Таблица 1

Модель газоанализатора

Детектор

измеряемый компонент

Диапазон измерений, массовая концентрация, мг/м3

Пределы допускаемой основной погрешности измерений, %

приведенная

относительная

колион-

ФиД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10

+ 15

-

св. 10 до 2000

-

+ 15

колион--

О2

ФиД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10

+ 15

-

св. 10 до 2000

-

+ 15

ЭХД

оксид углерода

от 0 до 20

+ 15

-

св.20 до 300

-

+ 15

колион-IB-

ОЗ

ФиД

газы и пары с энергией ионизации

от 0 до 10

+ 15

-

св. 10 до 2000

-

+ 15

Модель газоанализатора

Детектор

Измеряемый компонент

Е< 10,64 эВ

Диапазон измерений, массовая концентрация, мг/м3

Пределы допускаемой основной погрешности измерений, %

приведенная

относительная

ЭХД

сероводород

от 0 до 10

+ 15

-

св. 10 до 30

-

+ 15

КОЛИОН-1В-

О4

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10

+ 15

-

св. 10 до 2000

+ 15

ЭХД

диоксид азота

от 0 до 2

+ 15

-

св. 2 до 10

-

+ 15

КОЛИОН-1В-

05

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10

+ 15

-

св. 10 до 2000

+ 15

ЭХД

кислород

от 0 до 30 об. доля, %

+ 3,5

-

КОЛИОН-1В-

06

ФИД

газы и пары с энергией ионизации Е< 11,8 эВ

от 0 до 10

+ 15

-

св. 10 до 5000

+ 15

КОЛИОН-1В-

07

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 100

+ 15

-

св. 100 до

5000

+ 15

КОЛИОН-1В-

21

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50%

НКПР

+ 10

КОЛИОН-1В-

22

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50%

НКПР

+ 10

ЭХД

оксид углерода

от 0 до 20

+ 20

-

св. 20 до 300

-

+ 20

Модель газоанализатора

Детектор

Измеряемый компонент

Диапазон измерений, массовая концентрация, мг/м3

Пределы допускаемой основной погрешности измерений, %

приведенная

относительная

КОЛИОН-1В-

23

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50%

НКПР

+ 10

ЭХД

сероводород

от 0 до 10

+ 20

-

св. 10 до 30

-

+ 20

КОЛИОН-1В-

24

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50%

НКПР

+ 10

ЭХД

кислород

от 0 до 30 об. доля, %

+ 3,5

-

КОЛИОН-1В-

25

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50 %

НКПР

+ 10

ЭХД

кислород

от 0 до 30 об. доля, %

+ 3,5

-

ЭХД

сероводород

от 0 до 10

+ 20

-

св. 10 до 30

-

+ 20

КОЛИОН-1В-

26

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50 %

НКПР

+ 10

ЭХД

кислород

от 0 до 30 об. доля, %

+ 3,5

-

ЭХД

оксид углерода

от 0 до 20

+ 20

-

св. 20 до 300

-

+ 20

Модель газоанализатора

Детектор

Измеряемый компонент

Диапазон измерений, массовая концентрация, мг/м3

Пределы допускаемой основной погрешности измерений, %

приведенная

относительная

КОЛИОН-1В-

27

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 50

+ 20

-

св. 50 до 2000

+ 20

ТКД

метан (другие горючие и взрывоопасные вещества)

от 0 до 2,2 об. доля, % от 0 до 50%

НКПР

+ 10

ЭХД

сероводород

от 0 до 10

+ 20

-

св. 10 до 30

-

+ 20

ЭХД

оксид углерода

от 0 до 20

+ 20

-

св. 20 до 300

-

+ 20

КОЛИОН-1А-

01С*

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10 св. 10 до 100

+ 15

+ 15

от 0 до 10 св.10 до 2000

+ 15

+ 15

от 0 до 0,5 об. доля, % по гексану

+ 10

КОЛИОН-IB-

OIC*

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10

+ 15

-

св. 10 до 2000

-

+ 15

от 0 до 0,5 об. доля, % по гексану

+ 10

КОЛИОН-1В-

03С*

ФИД

газы и пары с энергией ионизации Е< 10,64 эВ

от 0 до 10 св. 10 до 2000

+ 15

+ 15

ЭХД

сероводород

от 0 до 10

св. 10 до 30

+ 15

+ 15

*стационарные модели.

Предел допускаемой дополнительной погрешности в долях основной погрешности ( Л ): - от изменения температуры на каждые 10 °С от значения 20 °С (в диапазоне от минус 35 °С до плюс 45 °С), не более

О,5Л

О,3Л

О,2Л

5

- от изменения давления (от 84 до 106,7) кПа, не более

- от изменения относительной влажности на каждые 10 % относительно 20 %, не более Время выхода на режим:

для переносных газоанализаторов, мин, не более

для стационарных моделей газоанализаторов, мин, не более

Время установления показаний то,9:

для ФИД, с, не более

для ТКД, с, не более

для ЭХД, с, не более

Время срабатывания сигнализации при превышении порога, с, не более Допускаемое изменение выходного сигнала за 8 переносных газоанализаторов, не более Продолжительность непрерывной работы переносных блока аккумуляторов составляет, не менее Допускаемое изменение выходного сигнала за 7 стационарных газоанализаторов, не более

часов непрерывной

работы

+ О,2Л

газоанализаторов до разрядки

суток непрерывной работы

+ О,5Л

Масса, габаритные размеры и потребляемая мощность газоанализаторов приведены в таблице 2.

Таблица 2

Модель газоанализатора

Наименование блока

Габаритные размеры, мм, не более

Масса, кг, не более

Потребляемая мощность, В • А, не более

КОЛИОН-1В

КОЛИОН-1В-О2

КОЛИОН-1В-О3

КОЛИОН-1В-О4

КОЛИОН-1В-О5

КОЛИОН-1В-О6

КОЛИОН-1В-О7

КОЛИОН-1В-21

КОЛИОН-1В-22

КОЛИОН-1В-23

КОЛИОН-1В-24

КОЛИОН-1В-25

КОЛИОН-1В-26

КОЛИОН-1В-27

21Ох19Ох9О

1,5

1,5

КОЛИОН-1А-01С

300х250х150

4

10

КОЛИОН-1В-01С

Блок измерительный (БИ)

220х220х100

1,5

КОЛИОН-1В-03С

Блок питания и выходных сигналов (БПВС)

210х165х100

1,5

10

Условия эксплуатации:

от минус 30 до плюс 45; от 84 до 1О6,7;

от 3О до 9О.

2

1ОООО

1

6

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха при 25 °С (без конденсации влаги), %

  • - средний срок службы:

ЭХД, лет, не менее лампа ФИД, ч, не менее ТКД, год, не менее

  • - средний срок службы, лет, не менее

Знак утверждения типа

наносится на лицевую панель газоанализатора методом печати на лазерном принтере на самоклеющейся пленке с последующим ламинированием, и на титульные листы документации.

Комплектность средства измерения

Комплект поставки газоанализаторов в зависимости от модели приведены в таблицах 3 - 13.

Газоанализатор КОЛИОН-1В

Таблица 3

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.019

1

Пробоотборник

ЯРКГ 30.0030.014

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Паспорт

ЯРКГ 2.840. 003-01ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003-01РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-02

Таблица 4

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.023

1

Пробоотборник

ЯРКГ 30.0030.014

1

Пробоотборник

ЯРКГ 30.0030.014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Паспорт

ЯРКГ 2.840.003 - 04ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 04РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-03

Таблица 5

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.023-01

1

Пробоотборник*

ЯРКГ 30.0030.014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Наименование

Обозначение

Количество, шт.

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Паспорт

ЯРКГ 2.840.003-05 ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003-05РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-04

Таблица 6

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.023-02

1

Пробоотборник*

ЯРКГ 30.0030.014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Паспорт

ЯРКГ 2.840.003 - 07ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 07РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-05

Таблица 7

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.030

1

Пробоотборник

ЯРКГ 30.0030.014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Паспорт

ЯРКГ 2.840.003 - 08ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 08РЭ

1

Методика поверки

ЯРКГ 2.840.003 ДЛ

1

Газоанализатор КОЛИОН-1В-06

Таблица 8

Наименование

Обозначение

Количество шт.

Блок измерительный (БИ)

ЯРКГ 2 840.031

1

Пробоотборник

ЯРКГ 30. 0030. 014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Паспорт

ЯРКГ 2.840.003 - 09ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 09РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-07

Таблица 9

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.032

1

Пробоотборник

ЯРКГ 30.0030.014

1

Насадка фильтрующая

ЯРКГ 5.886.010

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

БПС 0-0,35

1

Сумка-укладка

ЯРКГ 4.471.001

1

Фильтр-поглотитель

ЯРКГ 5.886.008

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Паспорт

ЯРКГ 2.840.003 -10 ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 10РЭ

1

Методика поверки

ЯРКГ 2.840.003 01ДЛ

1

Газоанализатор КОЛИОН-1А-01С

Таблица 10

Наименование

Обозначение (тип)

Количество, шт.

Газоанализатор

ЯРКГ 2.840.003-02

1

Блок реле

ЯРКГ 5.422.074-01

Определяется при заказе

ЯРКГ 5.422.074*

Определяется при заказе

Трубка фторопластовая ф4, 2х1

-

1 м

Микронасос

ANR 20020 147

ASF THOMAS

1

Фильтр-поглотитель контурный

ЯРКГ 5.886.011

1

Фильтр-поглотитель контрольный

ЯРКГ 5.886.008

1

Фильтр противопылевой

ЯРКГ 74.0015.059

4

Трубка

ЯРКГ 6.453.006

1

Паспорт

ЯРКГ 2.840.003-02ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003-02РЭ

1

Методика поверки

ЯРКГ 2.840.003-02ДЛ

1

* для газоанализатора с устройством принудительной подачи пробы ПРУС-1

Газоанализатор КОЛИОН-1В-01С

Таблица 11

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.021

1

Блок питания и выходных сигналов (БПВС)

ЯРКГ 2.087.007

1

Блок побудителя расхода (БПР)

ЯРКГ 2.961.002

1

Пробоотборник

ЯРКГ 6.453.002

По отдельному заказу

Трубопровод

ЯРКГ 8.626.015

По отдельному заказу

Фильтр

ЯРКГ 740015.059

По отдельному заказу

Розетка с кожухом

ОНЦ - РГ - 09 - 4/14

2

Розетка с кожухом

РС4

1

Розетка с кожухом

РС7

1

Упаковка

ЯРКГ 4.471.002

1

Паспорт

ЯРКГ 2.840.003 - 03ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 03РЭ

1

Методика поверки

ЯРКГ 2.840.003ДЛ

1

Газоанализатор КОЛИОН-1В-03С

Таблица 12

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ)

ЯРКГ 2.840.022

1

Блок питания и выходных сигналов (БПВС)

ЯРКГ 2.087.007

1

Блок побудителя расхода (БПР)

ЯРКГ 2.961.002

1

Пробоотборник

ЯРКГ 6.453.002

По отдельному заказу

Трубопровод

ЯРКГ 8.626.015

По отдельному заказу

Фильтр

ЯРКГ 740015 059

По отдельному заказу

Розетка с кожухом

ОНЦ - РГ - 09 - 4/14

2

Розетка с кожухом

РС4

1

Розетка с кожухом

РС7

1

Упаковка

ЯРКГ 4.471.002

1

Паспорт

ЯРКГ 2.840.003 - 06ПС

1

Руководство по эксплуатации

ЯРКГ 2.840.003 - 06РЭ

1

Методика поверки

ЯРКГ 2.840.003 - 01ДЛ

1

Газоанализаторы КОЛИОН-1В-21, КОЛИОН-1В-22, КОЛИОН-1В-23,

КОЛИОН-1В-24, КОЛИОН-1В-25, КОЛИОН-1В-26, КОЛИОН-1В-27

Таблица 13

Наименование

Обозначение

Количество, шт.

Блок измерительный (БИ):

КОЛИОН-1В-21

ЯРКГ 2.840.038

1

КОЛИОН-1В-22

ЯРКГ 2.840.038-01

КОЛИОН-1В-23

ЯРКГ 2.840.038-02

КОЛИОН-1В-24

ЯРКГ 2.840.038-03

КОЛИОН-1В-25

ЯРКГ 2.840.038-04

КОЛИОН-1В-26

ЯРКГ 2.840.038-05

КОЛИОН-1В-27

ЯРКГ 2.840.038-06

Пробоотборник

ЯРКГ 6.457.001

1

Трубка соединительная

ЯРКГ 8.626.037

1

Фильтр противопылевой

ЯРКГ 740015.059

4

Зарядное устройство

W 10-9-1,3

1

Сумка-укладка

ЯРКГ 4.471.002

1

Фильтр-обнулитель

ЯРКГ 5.886.015

1

Заглушка

ЯРКГ 8.658.003

1

Втулка силиконовая

ЯРКГ 8.626.038

1

Удлинитель пробоотборника

ЯРКГ 30.0030.018

По отдельному заказу

Устройство для защиты детектора

ЯРКГ5.886.009

По отдельному заказу

Планшет

ЯРКГ 4.160.001

По отдельному заказу

Насадка фильтрующая

ЯРКГ 5.886.010

По отдельному заказу

Ротаметр

РМА-0.063 ГУЭ

По отдельному заказу

Паспорт

ЯРКГ 2.840. 003 ПС2

1

Руководство по эксплуатации

ЯРКГ 2.840.003 РЭ2

1

Методика поверки

ЯРКГ 2.840.003 ДЛ2

1

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации «Газоанализаторы КОЛИОН-1».

Нормативные и технические документы, устанавливающие требования к газоанализаторам КОЛИОН-1

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Технические условия ТУ 4215-007-11269194-06.

Изготовитель

Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»)

Юридический адрес: 105094, г. Москва, Семеновская наб., д. 2/1, стр. 1, помещ. II, ком. № 3

Адрес места осуществления деятельности: 121351, г. Москва, ул. Молодогвардейская, д. 61, стр. 20

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E- mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 863

Лист № 1

Всего листов 5

Регистрационный № 40834-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления стационарные СДД 01

Назначение средства измерений

Датчики давления стационарные СДД 01 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования разности давлений (дифференциального давления) и абсолютного давления газов, а также избыточного давления газов и жидкостей, в выходной аналоговый или в цифровой сигнал.

Описание средства измерений

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

Под воздействием измеряемого давления тензочувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на встроенный микропроцессор датчика для усиления и преобразования в нормированный электрический выходной сигнал и в цифровой код значения измеряемого давления. Датчики оснащены жидкокристаллическим дисплеем, на котором индицируются результаты измерения давления в цифровом виде и светодиодным индикатором, сигнализирующим о наличии напряжения питания.

Датчики выпускаются в исполнениях с встроенными тензомодулями: ТДМ4-М, предназначенным для измерений разности давлений газов, и/или ТДМ2-А, предназначенным для измерений абсолютного давления газов, и с выносным тензомодулем (интегральным тензопреобразователем серии «Д»), предназначенным для измерений избыточного давления газов и жидкостей. В состав датчиков могут входить один или два измерительных канала в различных сочетаниях.

Конструктивно датчики выполнены в виде единого корпуса, разделенного на аппаратное отделение, в котором расположены тензомодули ТДМ4-М и/или ТДМ2-А, а также электронные платы микропроцессора, и отделение кабельных вводов, в котором расположены кнопки управления датчика и клеммы подключения выносного тензомодуля для измерений избыточного давления, источника питания и вторичных приборов. Аппаратное отделение и отделение кабельных вводов оборудованы съемными крышками. Датчики имеют ручку для переноски и фланцы с отверстиями для крепления на месте установки. По степени защиты от воздействий твердых частиц, пыли и воды приборы соответствуют классу IP54 по ГОСТ 14254.

Датчики могут применяться в составе систем газоаналитических шахтных многофункциональных «Микон 1Р», «Микон III», Transmitton, Davis Derby, аппаратуре «КРУГ», с прочими устройствами и системами, совместимыми по электрическим характеристикам с датчиками СДД 001, а также в качестве автономного средства измерений.

Датчики имеют взрывозащищенное исполнения «искробезопасная электрическая цепь» и маркировку взрывозащиты РО ЕxiaI по ГОСТ Р 51330.10.

Внешний вид датчика приведен на рисунке 1.

Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru
Приказ Росстандарта №863 от 02.04.2024, https://oei-analitika.ru

а) датчик с встроенными тензомодулями         б) датчик с выносным тензомодулем

разности давлений и/или абсолютного давления             избыточного давления

Рисунок 1 - Внешний вид датчиков давления стационарных СДД 01

Программное обеспечение

Датчики имеют программное обеспечение (ПО), разработанное изготовителем для обработки результатов измерений и управления работой датчика.

ПО выполняет следующие функции: выбор единицы измерения давления, выбор режима работы датчика, прием, обработка и отображение измерительной информации, формирование выходных сигналов; взаимодействие с пользователем посредством кнопок, установленные в отделении кабельных вводов. ПО позволяет проводить настройку параметров датчиков, автоматическую диагностику состояния приборов и вывод на экран сообщений об отказах тензомодулей. Критериями отказа являются отсутствие выходного сигнала, отсутствие отображения текущих измеряемых давлений на ЖКД и выход погрешности за установленные пределы

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

СДД

sdd.bin

2.4 и выше

0x3483

CRC-16

Влияние встроенного ПО датчиков учтено при нормировании метрологических характеристик. Информация о версии ПО и контрольной сумме исполняемого кода доступна через меню датчика. Ограничение доступа к настройкам обеспечивается через пароль доступа в меню настройки.

Уровень защиты ПО датчиков от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики датчиков приведены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений*

- дифференциального давления, кПа

от 0 до 5,89/40/100/500/1000

- абсолютного давления, кПа

от 53,2 до 114,4; от 26,6 до 199,5;

- избыточного давления, МПа

от 60 до 200/500/1000/2500 от 0 до 0,6/1/2,5/6/10/25

Пределы допускаемой основной приведенной погрешности измерений, %

- дифференциального давления

+2,0

- абсолютного давления

±2,0

- избыточного давления

+2,0

Вариация показаний, % от диапазона измерений:

- дифференциального давления

1,0

- абсолютного давления

1,0

- избыточного давления

1,0

Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, %

- дифференциального давления

+1,0

- абсолютного давления

+1,0

- избыточного давления

±1,0

Максимальное допускаемое испытательное давление, %

- для встроенных тензомодулей

200

- для внешнего тензомодуля

150

Напряжение питания постоянного тока, В

- номинальное

12

- допустимое рабочее

от 8 до 15

Потребляемая мощность, мВ-А, не более

180

Выходные сигналы:

- напряжение постоянного тока, В

от 0,4 до 2,0

- постоянный ток, мА

от 0 до 5; от 1 до 5

- цифровой

RS-485

Габаритные размеры** (длинахвысотахширина), мм,

175x374x90

не более

Масса, г, не более

2700

Средний срок службы, лет,

5

Средняя наработка на отказ, ч

10000

* - по дополнительному заказу возможны изменения диапазонов измерений давлений ** - без учета выносного тензомодуля.

Условия эксплуатации:

от 5 до 35 от 87,8 до 119,7

100 1,0 в соотв. с санитарными нормами по ГОСТ 12.1.005 и уровнями ПДК

Диапазон рабочих температур окружающего воздуха, °С Атмосферное давление, кПа

Относительная влажность (с конденсацией влаги), %, не более Содержание пыли, г/м3, не более

Содержание агрессивных примесей, не более

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатациии, паспорта, печатным методом или другим способом на корпус датчика.

Комплектность средства измерений

Наименование

Количество

1

Датчик давления стационарный СДД 01

1 шт.

2

Выносной тензопреобразователь

3

Специальный торцевой ключ

1 шт.

4

Комплект крепежных элементов

1 компл.

5

Руководство по эксплуатации РЭ 4212-3О2-44645436-2ОО5

1 экз

6

Методика поверки МП 231-ОО24-2О14

1 экз.

7

Паспорт ПС 4212-3О2-44645436-2ОО5

1 экз.

Примечание - Специальный торцевой ключ и Методика поверки поставляются по одной штуке (экземпляру) на каждые пять датчиков, поставляемых в один адрес, но не менее одного на партию.

Сведения о методиках (методах) измерений

Сведения о методе измерений приведены в документе «Датчик давления стационарный СДД 01. Руководство по эксплуатации РЭ 4212-302-44645436-2005».

Нормативные и технические документы, устанавливающие требования к датчикам давления стационарным СДД 01

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;

ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-10Па»;

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4- 4 Па»;

Технические условия ТУ 4212-3О2-44645436-2ОО5.

Изготовитель

Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «Информационные горные технологии»)

Адрес места осуществления деятельности: 620072, г. Екатеринбург, ул. Бетонщиков, д. 5 стр. 7

Тел.+7(343) 257-72-76, факс: +7(343)257-62-81

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

1

Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011;

2

Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

3

Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

4

Пары керосина по ГОСТ Р 52050-2006;

5

Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

- время установления показаний Т0,9 не более 40 секунд

______________________Наименование характеристики______________________ Пределы допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации св. -30 до +15 включ. и св. +25 до +50 в долях от пределов допускаемой основной погрешности:

  • -  электрохимический

  • -  термокаталитический

  • -  оптический

  • -  фотоионизационный




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
