Приложение № 1 к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №2008
Изменения в описание типа на машины испытательные универсальные RTF, RTGОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные RTF, RTG
Назначение средства измеренийМашины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание средства измеренийКонструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, и персонального компьютера
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

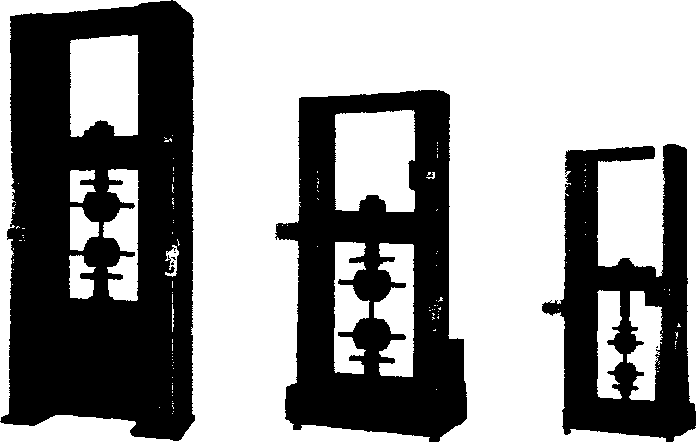

Общий вид машин представлен на рисунках 1,2, 3.
Рисунок 1 -RTF-2430 (напольное исполнение)
Рисунок 2 -RTF-1350 (настольное исполнение)
Рисунок 3 -RTF-1310, RTG-1310
(настольное исполнение)
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:
Машина испытательная универсальная XXX - Х_~ XXX - X, где
12 3 4
-
1 - модификация машины в соответствии с классификацией производителя (RTF двухколонная, технология F, RTG двухколонная, технология G);
-
2 - масса машины (1 - настольная до 500 кг, 2 - напольная свыше 500 кг);
-
3 - наибольшая предельная нагрузка измерения в кН;
4-высота рамы.
На маркировочной табличке машины указывают:
-
- обозначение машины;
-
- знак утверждения типа;
-
- заводской номер;
-
- год и месяц изготовления.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB , при включении компьютера и машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1____________________________________________________________________________
Идентификационные данные (признаки) | Значение
|
1 |
2 |
|
Наименование ПО |
Машины |
|
Идентификационное наименование ПО |
TACT |
|
Номер версии (идентификационный номер) ПО |
1.1.0.ХХХХ |
|
Цифровой идентификатор ПО |
f86dd277f2cl 1734229Ы 1697dc7ce09 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Таблица 2
|
Модель |
RTF-2430 |
RTF-2425 |
RTF-2410 |
RTF-2350 |
RTF-2325 |
|
Наибольшая предельная нагрузка, кН |
300 |
250 |
100 |
50 |
25 |
|
Диапазон измерений перемещения активного захвата, мм |
1265 |
1160 |
1160 |
1210 | |
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 500 |
),0005 - 100( | |||
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1 |
±0,5 | |||
|
Габаритные размеры, мм, не более |
1022x800x2560 |
1022x632x2275 | |||
|
Масса, кг, не более |
1300 |
780 | |||
|
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
|
Диапазон рабочих температур, °C |
От 4-5 до 4- 40 | ||||
|
Относительная влажность, % |
20-80 | ||||
Таблица 3
|
Модель |
RTF-1350 |
RTF-1325 |
RTF-1310 |
RTF-1250 |
RTF-1225 |
|
Наибольшая предельная нагрузка, кН |
50 |
25 |
10 |
5 |
2,5 |
|
Диапазон измерений перемещения активного захвата, мм |
1000 |
1100 | |||
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0 |
,0005 - 1000 | |||
|
Модель |
RTF-1350 RTF-1325 RTF-1310 RTF-1250 RTF-1225 | |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагоузки |
±0,5 | |
|
Габаритные размеры, мм, не более |
937x584x1655 |
680x430x1555 |
|
Масса, кг, не более |
330 |
110 |
|
Электрическое питание - от сети переменного тока с параметрами: напряжение. В частота, Гц |
от 187 до 242 от 49 до 51 | |
|
Диапазон рабочих температур, °C |
От +5 до + 40 | |
|
Относительная влажность, % |
20-80 | |
Таблица 4
|
Модель |
RTF-1210 |
RTG-1310 |
RTG-1250 |
RTG-1225 |
RTG-1210 |
|
Наибольшая предельная нагрузка, кН |
1 |
10 |
5 |
2,5 |
1 |
|
Диапазон измерений перемещения активного захвата, мм |
1100 | ||||
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 1000 |
0,05 - 1000 | |||
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±0,5 |
±1 | |||
|
Габаритные размеры, мм, не более |
680x430 Х1555 |
708x436x1555 | |||
|
Масса, кг, не более |
110 |
100 | |||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
|
Диапазон рабочих температур, °C |
От +5 до + 40 | ||||
|
Относительная влажность, % |
20-80 | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Комплектность средства измерений
шт.
шт.
-
3. Руководство по эксплуатации
шт.
ПоверкаОсуществляется в соответствии с документом «Машины испытательные универсальные RTF, RTG. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.
Сведения о методиках (методах) измеренийИзмерения на машинах проводится согласно разделу 5 «Виды испытаний» документа «Машина испытательная универсальная RTF, RTG. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным RTF, RTG-
1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 Техническая документация фирмы «A&D Company, Limited», Япония.
Фирма «A&D Company, Limited», Япония
3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan
Phone: 81 (3) 5391-6132 Fax: 81 (3) 5391-6148,
ЗаявительОбщество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17
ИНН 7731547200
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail: info@and-rus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Приложение № 2 к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №2008
Изменения в описание типа на машины испытательные универсальные RTF, RTGОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные RTF, RTG
Назначение средства измеренийМашины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание средства измеренийКонструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, и персонального компьютера
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

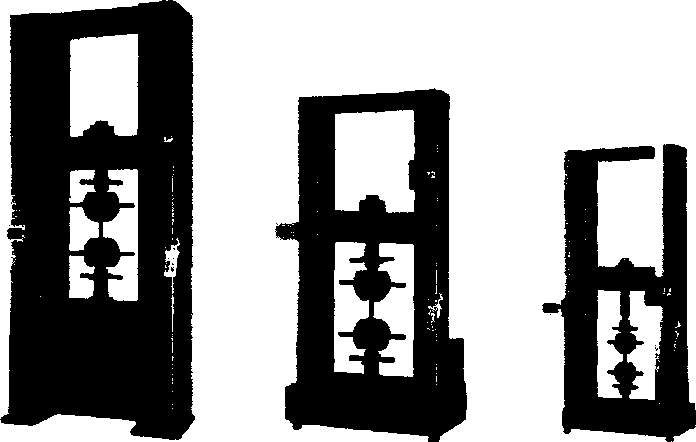

Общий вид машин представлен на рисунках 1, 2, 3.
Рисунок 1 -RTF-2430 (напольное исполнение)
Рисунок 2 -RTF-1350 (настольное исполнение)
Рисунок 3 -RTF-1310, RTG-1310
(настольное исполнение)
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:
Машина испытательная универсальная XXX - X.- XXX - X, где
12 3 4
-
1 - модификация машины в соответствии с классификацией производителя (RTF двухколонная, технология F, RTG двухколонная, технология G);
-
2 - масса машины (1 - настольная до 500 кг, 2 - напольная свыше 500 кг);
-
3 - наибольшая предельная нагрузка измерения в кН;
4-высота рамы.
На маркировочной табличке машины указывают:
-
- обозначение машины;
-
- знак утверждения типа;
-
- заводской номер;
-
- год и месяц изготовления.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB , при включении компьютера и машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1____________________________________________________________________________
Идентификационные данные (признаки)Значение
|
1 |
2 |
|
Наименование ПО |
Машины |
|
Идентификационное наименование ПО |
TACT |
|
Номер версии (идентификационный номер) ПО |
1.1.0.ХХХХ |
|
Цифровой идентификатор ПО |
ffi6dd277£2cl 1734229b11697dc7ce09 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики Таблица 2
|
Модель |
RTF-2430 |
RTF-2425 |
RTF-2410 |
RTF-2350 |
RTF-2325 |
|
Наибольшая предельная нагрузка, кН |
300 |
250 |
100 |
50 |
25 |
|
Диапазон измерений перемещения активного захвата, мм |
1265 |
1160 |
1160 |
1210 | |
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 500 |
),0005 - 1000 | |||
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1 |
±0,5 | |||
|
Габаритные размеры, мм, не более |
1022x800x2560 |
1022x632x2275 | |||
|
Масса, кг, не более |
1300 |
780 | |||
|
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
|
Диапазон рабочих температур, °C |
От +5 до + 40 | ||||
|
Относительная влажность, % |
20-80 | ||||
Таблица 3
|
Модель |
RTF-1350 |
RTF-1325 |
RTF-1310 |
RTF-1250 |
RTF-1225 |
|
Наибольшая предельная нагрузка, кН |
50 |
25 |
10 |
5 |
2,5 |
|
Диапазон измерений перемещения активного захвата, мм |
1000 |
1100 | |||
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 1000 | ||||
|
Модель |
RTF-1350 RTF-1325 RTF-1310 RTF-1250 RTF-1225 | |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой наглузки |
±0,5 | |
|
Габаритные размеры, мм, не более |
937x584x1655 |
680x430x1555 |
|
Масса, кг, не более |
330 |
110 |
|
Электрическое питание - от сети переменного тока с параметрами: напряжение. В частота, Гц |
от 187 до 242 от 49 до 51 | |
|
Диапазон рабочих температур, °C |
От +5 до + 40 | |
|
Относительная влажность, % |
20-80 | |
Таблица 4
|
Модель |
RTF-1210 |
RTG-1310 |
RTG-1250 |
RTG-1225 |
RTG-1210 |
|
Наибольшая предельная нагрузка, кН |
1 |
10 |
5 |
2,5 |
1 |
|
Диапазон измерений перемещения активного захвата, мм |
1100 | ||||
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 1000 |
0,05 - 1000 | |||
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±0,5 |
±1 | |||
|
Габаритные размеры, мм, не более |
680x430 X1555 |
708x436x1555 | |||
|
Масса, кг, не более |
110 |
100 | |||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
|
Диапазон рабочих температур, °C |
От +5 до + 40 | ||||
|
Относительная влажность, % |
20-80 | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Комплектность средства измерении
шт.
шт.
шт.
ПоверкаОсуществляется в соответствии с документом «Машины испытательные универсальные RTF, RTG. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.
Сведения о методиках (методах) измеренийИзмерения на машинах проводится согласно разделу 5 «Виды испытаний» документа «Машина испытательная универсальная RTF, RTG. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным RTF, RTG-
1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 Техническая документация фирмы «A&D Company, Limited», Япония.
Фирма «A&D SCALES СО., LTD», Республика Корея
191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, Korea
ЗаявительОбщество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17
ИНН 7731547200
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail: mfo@and-rus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
