№2213 от 12.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 600253
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2213 от 12.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
№ 2213
12 сентября 2024 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _-2 » 2024 г. № _^2^1з
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационн ый номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Меры напряженности магнитного поля экранированные |
М-117А |
42442-09 |
Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУС ТИКА»), Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15 |
Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУС ТИКА»), Юридический адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 |
Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2024 г. № 2213
Лист № 1
Всего листов 5
Регистрационный № 42442-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры напряжённости магнитного поля экранированные М-117А
Назначение средства измерений
Меры напряженности магнитного поля экранированные М-117А
(далее - мера) предназначены для воспроизведения напряжённости постоянного и переменного магнитных полей в рабочем пространстве меры.
Описание средства измеренийПринцип действия меры основан на преобразовании постоянного (переменного) электрического тока, протекающего по обмотке меры, в напряжённость постоянного (переменного) магнитного поля. Значение напряжённости магнитного поля H в рабочем объёме меры пропорционально значению тока I в обмотке H = K ■ I. Коэффициент пропорциональности K называется коэффициентом преобразования (или постоянной) меры.
Конструктивно мера состоит из ферромагнитного экрана, в геометрическом центре которого находится каркас с катушкой меры.
Ферромагнитный экран состоит из двух соосных цилиндров, выполненных из пермаллоя и помещенных в защитный кожух, что обеспечивает ослабление в рабочем объеме меры не менее, чем в 2000 раз напряженности внешнего магнитного поля, направленного перпендикулярно оси экрана.
Каркас и катушка меры выполнены из пластмассы. На катушке симметрично относительно ее центра расположены две основные и две вспомогательные обмотки. Основные обмотки формируют магнитное поле в рабочем объеме меры. Вспомогательные обмотки компенсируют поле основных обмоток вне меры. В центре катушки находится цилиндрический рабочий объем, геометрический центр которого меры. Относительно каркаса катушка может продольная ось рабочего объема совпадает перпендикулярна продольной оси каркаса меры.
совпадает с геометрическим центром каркаса находиться в одном из двух положений -с продольной осью каркаса меры или
В боковой стенке катушки расположено сквозное гнездо для крепления сменной вставки, предназначенное для размещения преобразователей средств измерений напряжённости магнитного поля или измерительных катушек магнитной индукции.
К источнику тока мера подключается с помощью соединительных проводов, идущих от обмоток меры.

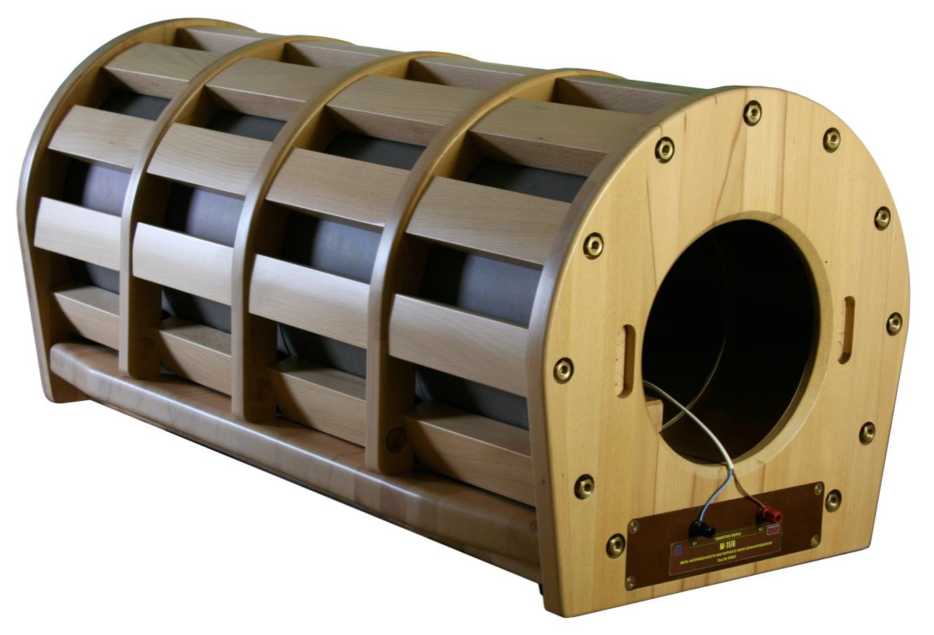

Рисунок 1 - Мера напряженности магнитного поля экранированная М-117А

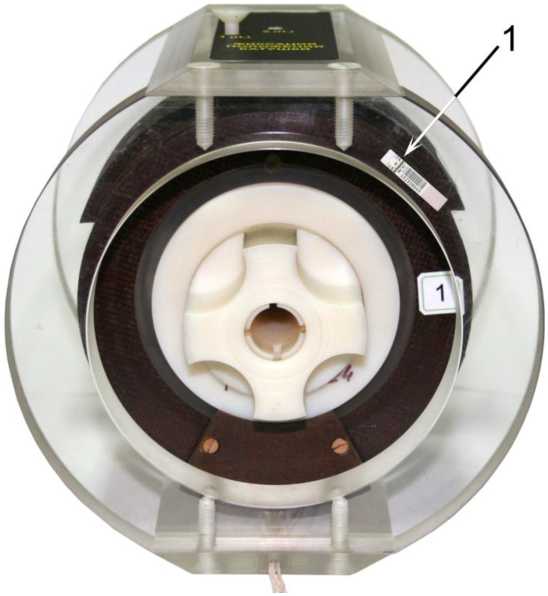

Рисунок 2 - Каркас с катушкой меры напряженности магнитного поля экранированной М-117А
1 - место для размещения поверительного клейма в виде наклейки
Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых значений напряжённости постоянного магнитного поля (среднеквадратических значений напряженности переменного магнитного поля), А/м |
от 0 до 1000 * |
|
Значение коэффициента преобразования (постоянной) меры, 1/м |
от 140 до 180 ** |
|
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры, % |
±1 |
|
Рабочий объём меры |
цилиндр диаметром 16 мм и длиной 16 мм |
|
Неоднородность напряжённости магнитного поля в рабочем объёме меры, %, не более |
0,3 |
|
Рабочий диапазон частот, кГц |
от 0 до 10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Установленный срок службы, лет |
10 |
|
Масса с экраном, кг, не более |
102 |
|
Габаритные размеры с экраном (длина^ширина^высота), мм, не более |
1200x600x600 |
|
Климатические условия применения:
|
20±5 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
* Для обеспечения воспроизведения мерой напряженности постоянного (переменного) магнитного поля во всём диапазоне необходимо для питания меры применять источник постоянного (переменного) тока с пределами регулирования напряжения не менее 10 В (40 В), тока - не менее 8 А. ** Действительное значение коэффициента преобразования (постоянной) меры указывается в формуляре. | |
наносится типографским способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на торцевую поверхность каркаса катушки меры.
Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
1. Мера напряженности магнитного поля экранированная М-117А в составе:
|
МКИЯ.422541.004 |
1 1 |
|
2. Вставка в сборе |
ММН 317/24 |
1 |
|
3. Вставка метрологическая |
МП 0907.10 |
1 |
|
4. Кольцо вставки метрологической |
МП 0907.20 |
2 |
|
5. Фиксатор |
ММН 317/07 |
1 |
|
6. Демагнетизатор ДМ-117А |
МКИЯ.422289.004 |
1 |
|
7. Щит транспортный |
МЭМ 0820.20 |
2 |
|
8. Болт М10Х12.9.016 по ГОСТ 7805-70 |
22 | |
|
9. Шайба 10 65Г 02.9 по ГОСТ 6402-70 |
22 | |
|
10. Шайба 028x011 |
22 | |
|
11. Опора центрующая |
МЭМ 0820.30 |
1 |
|
12. Штанга размагничивания |
МЭМ 0820.40 |
1 |
|
13. Болт М8х25.9.016 по ГОСТ 7805-70 |
2 | |
|
14. Шайба 865Г 02.9 по ГОСТ 6402-70 |
2 | |
|
15. Шайба 8 03.016 по ГОСТ 11371-78 |
2 | |
|
16. Провод соединительный 1,5 м |
3 | |
|
17. Транспортная тара меры М-117А |
М-117/Я1 |
1 |
|
18. Транспортная тара демагнетизатора ДМ-117А |
М-117/Я2 |
1 |
|
19. Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации |
МКИЯ.422541.004 РЭ |
1 |
|
20. Мера напряженности магнитного поля М-117А. Формуляр |
МКИЯ.422541.004 ФО |
1 |
|
21. Меры напряженности магнитного поля экранированные М-117А. Методика поверки |
МКИЯ.422541.004 МП |
1 |
МКИЯ.422541.004 РЭ «Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к мерам напряженности магнитного поля экранированным М-117А1) СТО 20883295-011-2008 «Мера напряженности магнитного поля экранированная М-117А. Стандарт организации»
2) ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»
ИзготовительОбщество с ограниченной ответственностью «МИКРОАКУСТИКА»
(ООО «МИКРОАКУСТИКА»)
Юридический адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27
Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10
Е-mail: akustika@etel.ru www.mikroakustika.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон (343) 350-25-83, факс (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
