ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех»

Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термопреобразователей сопротивления платиновых (ТСП) с индивидуальными статическими характеристиками (ИСХ), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, преобразователей с унифицированными выходными сигналами в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.

Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход прибора, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у прибора частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и может осуществлять информационную связь с компьютером и другими изделиями.

Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) приборами. Преобразователи предназначены для функционирования с помощью внешнего программного обеспечения (ПО). Связь «ЭЛЕМЕР-БРИЗ ТМ2-Ех» с компьютером осуществляется по HART-протоколу.

Преобразователи «ЭЛЕМЕР-БРИЗ ТМ2-Ех» исполнений БРИЗ ТМ2-Ех/К1-12, БРИЗ ТМ2-Ех/К1-12Ш, БРИЗ ТМ2-Ех/К1-17Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных и выходных цепей, цепей питания и сигнализации и предназначены для измерений и преобразования сигналов с размещаемых во взрывоопасной зоне ТС, ТСП с ИСХ, представленными в виде функции Каллендара-Ван Дюзена, ТП, потенциометрических устройств в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, цифровой сигнал HART-протокола и дискретный сигнал.

Фотографии общего вида приборов представлены на рисунке 1.

знака поверки

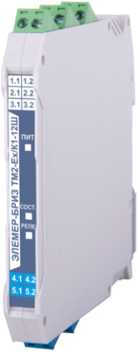

б) ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12Ш

а) ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12

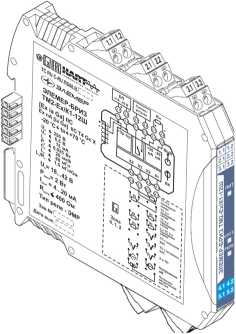

в) ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17Ш

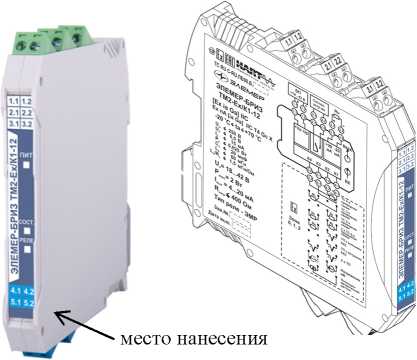

Рисунок 1 - Общий вид исполнений преобразователей измерительных

(барьеров искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех»

Заводской номер и знак утверждения типа наносятся на маркировочную табличку, закрепленную на боковой панели приборов, термотрансферным способом. Обозначения мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

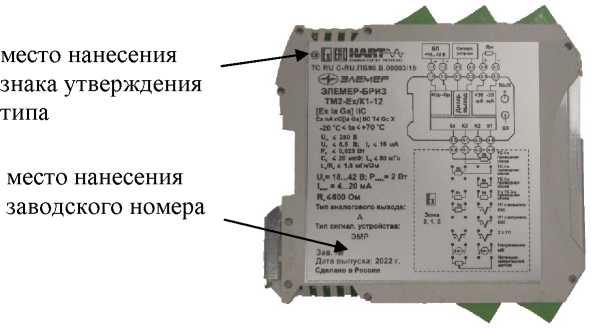

Рисунок 2 - Обозначения мест нанесения заводского номера и знака утверждения типа

В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит из встроенной в преобразователи метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО предназначено для взаимодействия преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех» с компьютером и не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку параметров связи преобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения.

Идентификационные данные внутреннего ПО приведены в таблице 1.

Таблица 1

Идентификационные данные внешнего программного обеспечения приведены в таблице 2.

Таблица 2

Метрологические и основные технические характеристики преобразователей приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех»

(Rmax(Umax) “ Rmin(Umin)) “ ДИапаЗОН ИЗМереНИЙ, Ом ИЛИ мВ;

(Imax - Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА).

Yxi ± C^ocHt/C^max ^_т[_п) + owl / (Imax   Imin)) ' Ю0 %,                          (3)

где AocHt - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (°C);

(tmax ^— tmin) - диапазон измерений, °C;

AochI, (Imax - Imin) - то же, что в формуле (2).

• 6) Пределы допускаемой основной приведенной погрешности аналогового выхода ys2 (для типа входного сигнала в виде отношения сопротивлений постоянному току потенциометрического датчика с диапазоном от 0,1 до 10 кОм) рассчитывают по формуле

KZ2 = ± (Доснн/ЮО + &_0Ciil/(Jmax ~ Imin)) ' Ю0 %>                                  (4)

где Аоснн - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART; AochI, (Imax - Imin) - то же, что в формуле (2).

• 7) ⁽**⁾ По отдельному заказу.

• 8) (  ) Вход для потенциометрических устройств с номинальным сопротивлением от 0,1 до 10 кОм,

Таблица 4 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех» (выходные сигналы и дополнительная погрешность)

Таблица 5 - Основные технические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех»

наносится на боковую панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.

Комплектность поставки преобразователей представлена в таблице 6.

Таблица 6

Сведения о методиках (методах) измерений приведены в п. 3.2 руководства по эксплуатации НКГЖ.411531.004-03РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины;

Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуски;

ГОСТ 13384-94 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 х10'¹⁶ до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 4227-139-13282997-2015 Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ NAM-Ех», «ЭЛЕМЕР-БРИЗ ТМ2-Ех». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1

Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
