МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 апреля 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 68284 «Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ИЦ «АСИ» от 28 марта 2019 г. № 336 и № 337 приказываю:

• 1. Внести изменения в описание типа на весы вагонные для статистического взвешивания и взвешивания в движении вагонов и поездов «РТВ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69638-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 31-2018 «Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ». Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 28 марта 2019 г., и распространить действие документа на ранее выпущенные весы вагонные для статистического взвешивания и взвешивания в движении вагонов и поездов «РТВ».

• 3. Переоформить свидетельство об утверждении типа № 68284 «Весы вагонные для статистического взвешивания и взвешивания в движении вагонов и поездов «РТВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 69638-17, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕД ДЕ НИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E88OE9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                _____________✓

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2019 г. № 1032

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ»

Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ» (далее - весы) предназначены для:

• - повагонного статического измерения массы порожних и груженых железнодорожных вагонов широкой и узкой колеи с сухими сыпучими, твердыми, а также жидкими грузами;

• - повагонного, потележечного или поосного измерения массы в движении порожних и груженых вагонов в составе поезда без расцепки и/или поездов в целом с сухими сыпучими, твердыми, а также жидкими грузами;

• - измерения массы тележки вагона при взвешивании в движении.

Принцип действия весов основан на преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести от взвешиваемого вагона, находящегося на весах, в аналоговый электрический сигнал с последующим его преобразованием в цифровой и выводом результатов измерений на устройства для их отображения/регистрации.

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде параллельных участков рельс, объединенных в платформу с четырьмя весоизмерительными тензорезисторными датчиками рельсового типа (далее - датчик), встроенными по два на участке рельса. ГПУ включает в себя от одной до восьми платформ.

В состав весов также входят подъездные пути, примыкающие и расположенные по обе стороны от ГПУ. При статическом измерении массы все оси взвешиваемого вагона должны располагаться в зоне взвешивания.

Датчики подключаются посредством устройств(а) обработки аналоговых данных (далее -УОАД) - прибора(ов) весоизмерительного(ых) ПВ-15 к программно-техническому комплексу (далее - ПТК), выполненному на базе персонального компьютера или контроллера. ПТК производит обработку данных, управление процессом взвешивания и отображение/регистрацию результатов измерений и включает в себя программное обеспечение «АРМ «Весы вагонные».

УОАД располагается в защитном ящике, установленном рядом с весами или в платформе, на которой размещается ГПУ весов.

В весах предусмотрены следующие основные устройства:

а) при статическом взвешивании:

• - полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

• - устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

б) при взвешивании в движении:

• - устройство первоначальной установки нуля;

• - устройство автоматической установки нуля;

• - устройство распознавания вагонов;

• - устройство отображения результатов взвешивания (массы вагона, состава) и печати;

- устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании вагонов без расцепки; - устройство автоматического определения направления движения;

- устройство сигнализации о превышении предела допускаемой скорости движения.

Маркировочная табличка изготавливается из пластины или наклейки и устанавливается на корпусе ящика защитного или на платформе. От снятия маркировочной таблички предусмотрена защита несъемным контрольным знаком.

На табличке нанесена следующая маркировка:

- торговая марка изготовителя и его полное наименование;

- обозначение типа весов;

- серийный номер;

- год изготовления;

- направление движения (если взвешивание возможно только в одном направлении);

- напряжение питания, В;

- частота, Гц;

- диапазон температур, °С;

- идентификатор программного обеспечения;

- знак утверждения типа;

- класс точности по ГОСТ OIML R 76-1-2011;

- класс точности при взвешивании вагонов по ГОСТ 8.647-2015;

- класс точности при взвешивании состава из вагонов в целом по ГОСТ 8.647-2015;

- максимальная нагрузка в виде: Мах =

- максимальная нагрузка на платформу в виде: Махп =

- минимальная нагрузка в виде: Min =

• - минимальная нагрузка на платформу в виде Min_n =

• - цена деления при взвешивании в движении в виде: d =...... кг;

• - поверочный интервал весов при статическом взвешивании в виде: e =...... кг;

• - максимальная рабочая скорость в виде: Vmax=...... км/ч;

• - минимальная рабочая скорость в виде: Vmin =...... км/ч

Весы выпускаются в следующих модификациях РТВ-[1] [2/3]-[4]-[5] ([6/7]; [8/9]; [10/11]; [12/13]; [14/15]), которые отличаются режимом взвешивания, значением максимальных нагрузок при разных режимах взвешивания, числом поверочных интервалов (n) в режиме статического взвешивания, количеством платформ в ГПУ и классом точности взвешивания вагонов и составов в различных диапазонах скоростей. Расшифровка обозначений приведена в таблице 1.

Продолжение таблицы 1

Пример записи при заказе весов:

РТВ-Дв Х/200-Х-4 (2/1; 2/1; 2/2; 5/2; 5/2):

Весы для взвешивания в движении на высоких скоростях, максимальная нагрузка 200 т; 4 платформы в ГПУ; класс точности, в диапазоне скорости от 1 до 10 км/ч включ., при взвешивании вагона - 2, состава в целом - 1; класс точности, в диапазоне скорости св. 10 до 20 км/ч включ., при взвешивании вагона - 2, состава в целом - 1; класс точности, в диапазоне скорости св. 20 до 40 км/ч включ., при взвешивании вагона - 2, состава в целом - 2; класс точности, в диапазоне скоростей св. 40 до 60 км/ч включ., при взвешивании вагона - 5, состава - 2; класс точности, в диапазоне скорости св. 60 до 90 км/ч включ., при взвешивании вагона - 5, состава в целом - 2.

Общий вид весов представлен на рисунках 1 и 2.

Схема пломбировки УОАД ПВ-15 от несанкционированного доступа представлена на рисунке 3.

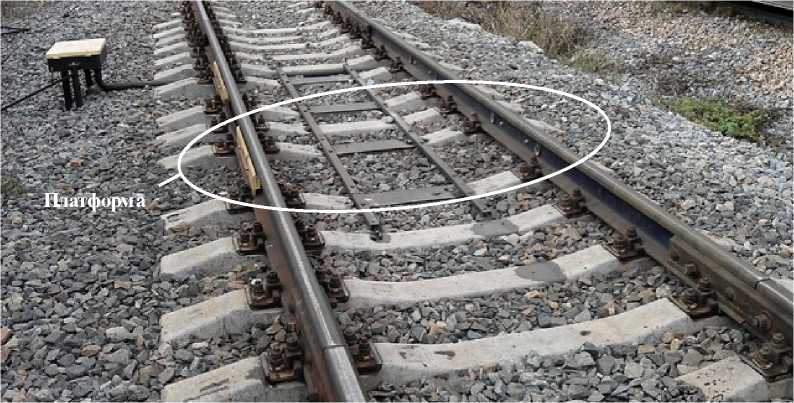

Рисунок 1 - Общий вид ГНУ весов на железобетонных шпалах

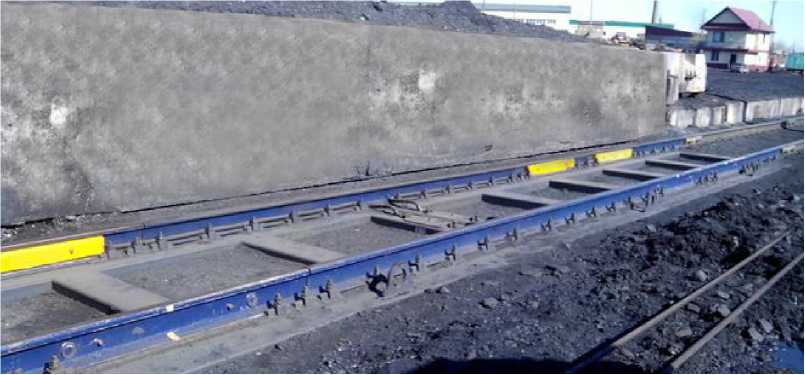

Рисунок 2 - Общий вид ГНУ весов на основании

Место пломбой виде наклейки

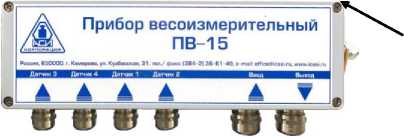

Рисунок 3 - Схема пломбировки УОАД НВ-15 от несанкционированного доступа

пломбировки или пломбой в разрушаемой

Нрограммное обеспечение (далее - НО) УОАД НВ-15 является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

НО «АРМ «Весы вагонные» является автономным и состоит из метрологически значимой и метрологически незначимой частей.

Метрологически значимая часть защищена от случайных или намеренных изменений следующим образом:

а) после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC-32 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле WinVesy.exe фиксированным значением.

б) для защиты от незаконного распространения ПО используется электронный ключ. При запуске программы проверяется соответствие версии ПО АРМ «Весы вагонные» с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, АРМ запускается в демонстрационном режиме без возможности проведения измерений.

в) используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, регулировка) с помощью пароля;

г) изменение ПО весов через интерфейс пользователя невозможно;

д) при изменении метрологически значимых параметров регулировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

е) хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по CRC-32 со скрытым полиномом).

В ПО предусмотрены функции, которые позволяют реализовывать:

- отображение результатов взвешивания (массы вагона и поезда);

- исключение возможности корректировки результатов взвешивания;

- вычисление значения перегруза или недогруза вагона относительно массы, указанной в перевозочных документах или трафаретного значения его грузоподъемности, вводимого оператором;

- привязку результатов взвешивания к дате и времени, а также их хранение в защищённой локальной базе данных;

- автоматическое определение положения локомотива и исключение его массы из результатов взвешивания при взвешивании в движении вагонов без расцепки;

- автоматическое определение направления при взвешивании в движении;

- автоматическое определение скорости движения каждого взвешиваемого вагона;

- простановку отметок о несоблюдении скоростного режима;

- идентификацию типа вагонов по количеству осей при взвешивании в движении;

- определение направления движения и скорости каждого вагона при взвешивании в движении;

- вычисление разности нагрузок по бортам, от тележки и оси вагона;

- расчёт и отображение проекции центра масс взвешиваемого вагона;

- формирование и печать протоколов с результатами взвешивания по различным параметрам запроса;

- диагностику оборудования весов с оперативным информированием о неисправностях. Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

1 Статическое взвешивание

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................III (средний)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), указанных в таблице 3.

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 4 - Метрологические характеристики весов

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

2 Взвешивание в движении

Таблица 6 - Метрологические характеристики

Таблица 7 - Классы точности при взвешивании в движении вагона/состава в целом при различных диапазонах скоростей

Пределы допускаемой погрешности весов при взвешивании в движении вагона при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 8.

Таблица 8 - Пределы допускаемой погрешности весов при взвешивании в движении вагона

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 8.

При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 8, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 9.

Таблица 9 - Пределы допускаемой погрешности весов при взвешивании в движении состава в целом

где n - количество контрольных вагонов в составе

Пределы допускаемой погрешности измерений массы тележки вагона при взвешивании в движении на скорости от 1 км/ч до 90 км/ч для всех классов точности приведены в таблице 10.

Таблица 10 - Пределы допускаемой погрешности измерений массы тележки вагона

наносится на маркировочную табличку, расположенную на корпусе ящика защитного или на платформе, а также на титульные листы эксплуатационной документации.

Таблица 11 - Комплектность средства измерений

осуществляется по документу МП 31-2018 «Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ». Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 28 марта 2019 г.

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования»;

- контрольные весы и контрольные вагоны, соответствующие требованиям, изложенным в МП 31-2018.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.647-2015 Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ТУ 4274-028-10897043-2016 Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов «РТВ». Технические условия

Общество с ограниченной ответственностью «Инженерный центр «АСИ»

(ООО «ИЦ «АСИ»)

ИНН 4207011969

Адрес: 650000, г. Кемерово, ул. Кузбасская, 31

Телефон (факс): +7 (384-2) 36-61-49

Web-сайт: www.icasi.ru

E-mail: office@icasi.ru

Закрытое акционерное общество  Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12,

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)

Адрес: 650991, г. Кемерово, ул. Дворцовая, 2

Телефон: +7 (3842) 36-43-89, факс: +7 (3842) 75-88-66

Е-mail: kemcsm@kmrcsm.ru

Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312319 от 10.10.2017 г.
