№423 от 02.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27539
О переоформлении свидетельства об утверждении типа средства измерений № 40954 "Анализаторы радиосетей R&S TSMW" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ02 марта 2017 г.
К» 423___________
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 40954 «Анализаторы радиосетей R&S TSMW» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия) г. Москва от 10 февраля 2017 г. № Р12401/01 и № Р12401/02 приказываю:
-
1. Внести изменения в описание типа на анализаторы радиосетей R&S TSMW, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 45329-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об " утверждении типа № 40954 «Анализаторы радиосетей R&S TSMW», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45329-10, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(-------------------------------\
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Федеральное агентство по техническому регулированиЮ'ИЛ-^ «С^С.ГОЛубвВ метрологии, _______ц
СВЕ ДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17,11.2016 до 17.11.2017
/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2017 г. № 423
Изменения в описание типа на анализаторы радиосетей R&S TSMW
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы радиосетей R&S TSMW
Назначение средства измеренийАнализаторы радиосетей R&S TSMW предназначены для измерения параметров, анализа покрытия и оптимизации сетей беспроводной связи в диапазоне частот от 30 МГц до 6 ГГц.
Описание средства измеренийАнализаторы радиосетей R&S TSMW представляют собой двухканальные супергетеродинные приемники с управлением от внешнего компьютера. Принцип работы анализаторов основан на гетеродинном переносе части спектра исследуемого сигнала на промежуточную частоту (ПЧ), при этом частота гетеродина задается пользователем и является фиксированной при проведении измерений. Сигнал на ПЧ подвергается параллельной обработке в реальном времени с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов LTE, WiMAX, GSM, WCDMA, TETRA. Декодированная системная информация, а также оцифрованный сигнал через интерфейс LAN поступает на внешний компьютер.
На компьютере с помощью специализированного программного обеспечения ROMES производится измерение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот), расчет зон покрытия сетей беспроводной связи и т.д. Расчет зон покрытия проводится при подключении к анализатору приемника системы позиционирования GPS и пеленгации сигналов базовых станций сетей беспроводной связи анализатором при его передвижении.
Конструктивно анализаторы радиосетей R&S TSMW выполнены в виде портативного моноблока. На лицевой панели приборов находятся кнопка включения и индикаторы режимов работы. На задней панели находятся: два высокочастотных входа, разъем подключения постоянного питающего напряжения, разъем интерфейса LAN, разъемы для подключения приемника GPS, входы для внешней опорной частоты и секундных меток.
Анализаторы радиосетей R&S TSMW имеют следующие опции:
-
- К1 - интерфейс передачи I/Q данных (IQ Streaming)
-
- К21 - анализ GSM/WCDMA;
-
- К26 - анализ TETRA;
-
- К27 - анализ спектра;
-
- К28 - анализ WiMAX;
-
- К29 - анализ LTE;
-
- TSMW-Z1 - адаптер питания.
Общий вид анализаторов радиосетей TSMW и обозначение места нанесения знака утверждения типа средства измерений приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

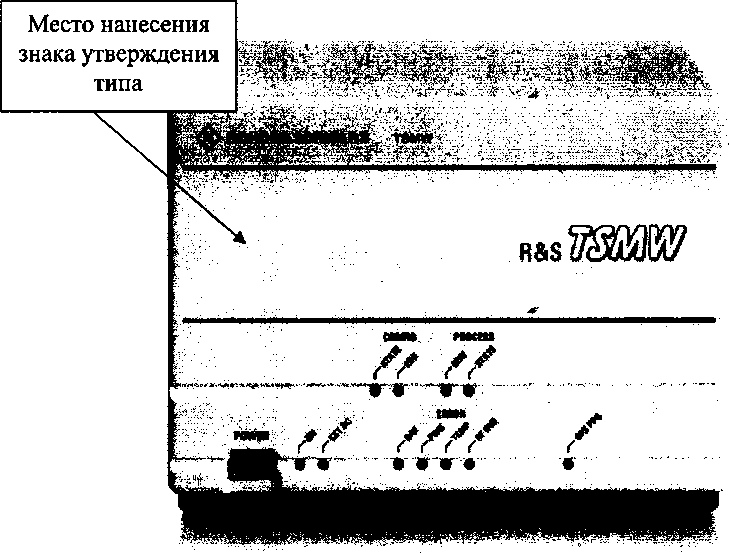

Рисунок 1 - Общий вид средства измерений

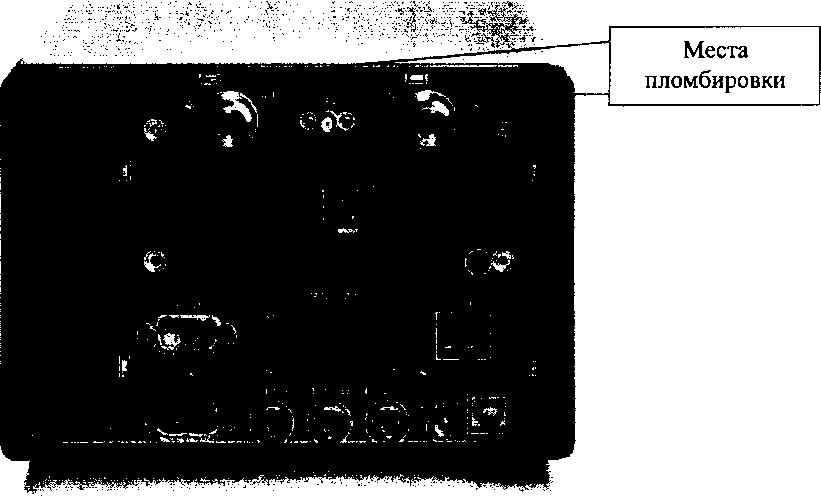

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеДля управления режимами работы анализаторов радиосетей R&S TSMW и обработки измерительных сигналов применяется внешнее программное обеспечение «ROMES», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. Программное обеспечение предназначено только для работы с анализаторами радиосетей R&S TSMW и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов радиосетей R&S TSMW за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ROMES |
|
Номер версии (идентификационный номер) ПО |
Версия 4.8х и выше |
|
Цифровой идентификатор ПО |
нет данных |
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов радиосетей R&S TSMW приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон частот, МГц |
от 30 до 6000 | |
|
Номинальное значение частоты внутреннего опорного кварцевого генератора, МГц |
10 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора, Son |
±1'10'6 | |
|
Диапазон перестройки фильтров |
от 30 до 600 МГц включ. |
фиксированный НЧ |
|
преселекции, в диапазоне частот, по уровню минус 6 дБ, МГц |
св. 0,6 до 1,2 ГГц включ. св. 1,2 до 1,7 ГГц включ. св. 1,7 до 2,5 ГГц включ. |
перестраиваемый полосовой 40 |
|
св. 2,5 до 6 ГГц включ. |
фиксированный ВЧ | |
|
Диапазон измеряемых уровней, дБмЕ |
1т° |
от среднего уровня шумов до +5 |
|
Средний уровень собственных шумов, дБмВт/Гц2, не более: |
с выключенным предусилителем |
-153 |
|
с включенным предусилителем |
-163 | |
|
Пределы допускаемой абсолютной |
до 2,5 ГГц включ. |
±1,0 |
|
погрешности измерения уровня сигнала, в диапазоне частот, дБ |
свыше 2,5 ГГц |
±1,5 |
|
Относительный уровень интермодуляционных искажений 3 порядка Ьимз, в зависимости от состояния предусилителя и уровня сигнала на смесителе LCMec., дБн3, не более |
выключен, Гсмес. = "35 дБмВт |
-65 |
|
включен, Гсмес. = -45 дБмВт |
-60 | |
|
Полоса анализа, МГц |
от 0,2 до 20 | |
|
Параметры АЦП: Разрешение, бит Память, миллионов отсчетов |
14 200 | |
|
Демодуляция системной информации стандартов беспроводной связи |
LTE, GSM, TETRA, WCDMA, WiMAX | |
|
Уровень сигнала, требуемый для |
LTE |
минус 123 |
|
декодирования системной информации, дБмВт, не более |
WiMAX |
минус 97 |
|
GSM |
минус 118 | |
|
WCDMA |
минус 112 | |
|
TETRA |
минус 110 | |
|
Входное сопротивление ВЧ входов анализатора, Ом |
50 | |
|
КСВН входа в диапазоне частот, не более |
3,5 | |
|
Разъем СВЧ входа: |
N-тип «розетка» | |
Здесь и далее:
-
1 дБмВт - дБ относительно 1 мВт
-
2 дБмВт/Гц - дБ относительно 1 мВт приведенный к полосе пропускания 1 Гц 3дБн - дБ относительно несущей
Таблица 3 - основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 18 |
|
Потребляемая мощность, Вт, не более |
65 |
|
Масса, кг, не более |
5,1 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
180x130x270 |
|
Рабочие условия применения:
|
от +5 до +40 от 40 до 95 |
|
Условия хранения и транспортирования:
|
от -25 до +85 не более 95 |
|
Время прогрева, мин |
15 |
|
Средняя наработка на отказ, лет |
10 |
наносится на переднюю панель анализаторов радиосетей R&S TSMW методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор радиосетей R&S TSMW |
1 шт. | |
|
Опция К27 |
1 шт. | |
|
Опции: KI, К21, К26, К28, К29 |
в соответствии с заказом | |
|
Источник питания TSMW-Z1 |
в соответствии с заказом | |
|
Программное обеспечение ROMES |
1 шт. | |
|
Шнур питания от автомобильного прикуривателя |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 1455-2010 с изменениями № 1 |
1 экз. |
|
Упаковочная тара |
1 шт. |
осуществляется по документу МП РТ 1455-2010 с изменениями № 1 “ГСИ. Анализаторы радиосетей R&S TSMW. Методика поверки”, утвержденному ФБУ «Ростест-Москва» 11 января 2017 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS -12RG (регистрационный номер 43830-10);
-
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер 43643-Ю);
-
- генератор сигналов высокочастотный векторный R&S SMBV100A модели В106 (регистрационный номер 41800-09);
-
- тестер радиокоммуникационный CMW500 (регистрационный номер 61050-15);
-
- аттенюатор ступенчатый RSC (регистрационный номер № 48368-11);
-
- анализатор цепей векторный ZNB8 (регистрационный номер 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам радиосетей R&S TSMWГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ИзготовительФирма “Rohde & Schwarz GmbH & Со. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Тел.:+49 89 41 29 0
Факс:+49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр. 1
Тел.:+7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации № RA.RU.310639 выдан 16.04.2015 г.
