№1475 от 17.07.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 462588
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1475 от 17.07.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
17 июля 2023 г. № 1475
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства
по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя Е.Р.Лазаренко f \
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и
метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « _7 » июля_____2023 Г. № _475
Сведения
об утвержденном типе средства измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Комплексы измерительновычислительные |
ТН-02 |
72985-18 |
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть -Верхняя Волга"), г. Нижний Новгород |
30.10.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июля 2023 г. № 1475
Лист № 1
Всего листов 7
Регистрационный № 72985-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные ТН-02
Назначение средства измеренийКомплексы измерительно-вычислительные ТН-02 (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, формирования управляющих аналоговых сигналов, вычисления расхода, количества и показателей качества нефти и нефтепродуктов.
Описание средства измеренийПринцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.
ИВК состоит из модулей ввода/вывода аналоговых сигналов и обработки данных, измерительных преобразователей (при наличии) и искробезопасных барьеров (при наличии). Конфигурация ИВК по составу оборудования, его количеству, требованиям к функциям определяется заказом.
Состав ИВК указан в таблице 1.
Таблица 1 - Состав ИВК
|
Тип сигнала |
Измерительный преобразователь |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сила постоянного тока) |
Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-AO-S (далее - АСТ20М) (регистрационный номер 69025-17) |
Модули аналогового ввода AI XX 01Y, AI XX 04Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-2AO-S (регистрационный номер 69025-17) | ||
|
- | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер 55661-13) | |
|
Преобразователи измерительные MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер 68653-17) |
Продолжение таблицы 1
|
Тип сигнала |
Измерительный преобразователь |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (частота, импульсы) |
- |
Модули счета импульсов DA XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
Аналоговый выход (сила постоянного тока) |
ACT20M (регистрационный номер 69025-17) |
Модули аналогового вывода AO XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
- | ||
|
Примечание - Указана максимально возможная комплектация ИВК. В зависимости от заказа в состав ИВК могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||

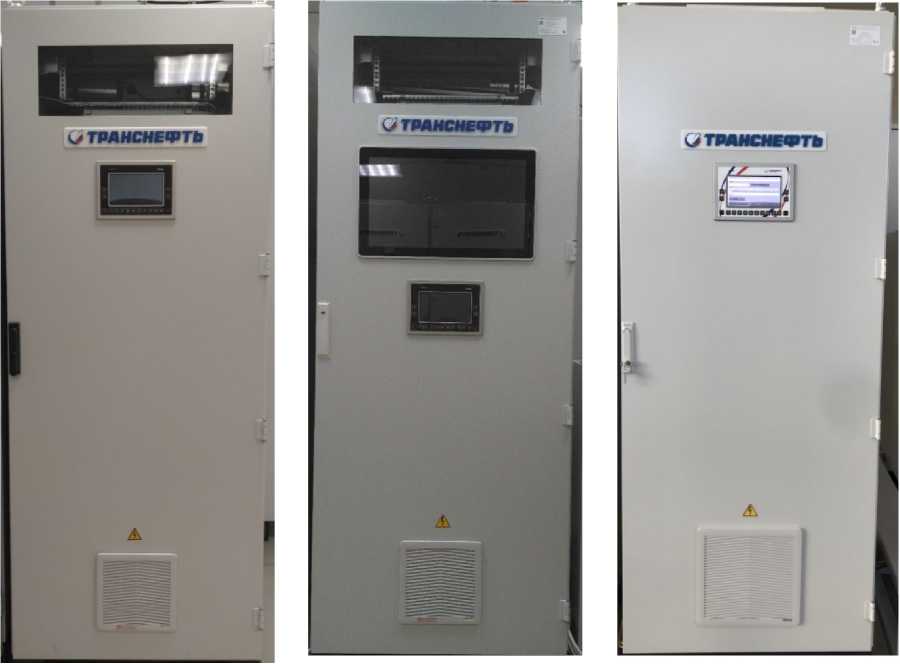

Общий вид ИВК представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК
ИВК обеспечивает выполнение следующих основных функций:
-
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
-
- формирование управляющих аналоговых сигналов;
- вычисления мгновенных и средневзвешенных значений расхода, количества и показателей качества нефти и нефтепродуктов (ГОСТ 8.587-2019, Р 50.2.076-2010, МИ 35712016);
- обработку результатов метрологических характеристик МИ 3233-2009, МИ 3265-2010, МИ 3288-2010, МИ 3189-2009,
измерений при проведении поверки и контроля в соответствии с МИ 3287-2010, МИ 3380-2012,
МИ 3312-2011, МИ 3151-2008, МИ 3272-2010,
МИ 2816-2012, МИ 3234-2009, ГОСТ Р 8.908-2015,
МИ 3532-2015, И-17.060.00-ЦМО-008-14, И-17.060.00-ЦМО-009-14;
-
- регистрацию, хранение и передачу на верхний уровень информации;
-
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Заводской номер ИВК в виде цифрового обозначения наносится на маркировочную табличку, закрепленную на двери ИВК, с помощью специализированного струйного принтера с термическим закреплением печати.
Программное обеспечениеПрограммное обеспечение (далее - ПО) обеспечивает реализацию функций ИВК.
Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИВК приведены в таблицах 2-8.
Таблица 2 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
SIKNCalc.app |
Sarasota.app |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
2.1.1.1 |
1.1.1.18 |
1.1.1.20 |
|
Цифровой идентификатор ПО |
2A31D101 |
5889F587 |
A1BA2403 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 3 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
AnalogC onverter. app |
MI3380.app |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
1.1.1.47 |
1.1.1.37 |
|
Цифровой идентификатор ПО |
444B492A |
BA6C5B95 |
409A5405 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 4 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MI3233.app |
MI3265.app |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
1.1.1.30 |
1.1.1.30 |
|
Цифровой идентификатор ПО |
BE141C12 |
92BFC5A4 |
21687EEE |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 5 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KMH PP.app |
KMH PP AREOM.app |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
1.2.2.1 |
1.1.1.5 |
|
Цифровой идентификатор ПО |
EF501008 |
1084DB15 |
E1462ACC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 6 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MI3151.app |
MI3272.app |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
1.1.1.50 |
1.1.1.14 |
|
Цифровой идентификатор ПО |
F25665DA |
8A8EC471 |
99B92E3C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 7 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MI3189.app |
KMH PV.app |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
1.1.2.1 |
1.1.1.2 |
|
Цифровой идентификатор ПО |
7F21EA91 |
3423F417 |
5CE4A85B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Таблица 8 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MI3571.app |
MI3234.app |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
1.1.1.34 |
1.1.1.33 |
|
Цифровой идентификатор ПО |
438A80CC |
538C7537 |
6AAB1DAB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.
Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014.
Лист № 5 Всего листов 7 Метрологические и технические характеристики
Таблица 9 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности при измерении силы постоянного тока (от 4 до 20 мА), %: 1) основная: - при отсутствии измерительного преобразователя |
±0,10 |
|
- при наличии измерительного преобразователя |
±0,12 |
|
2) в рабочих условиях: - при отсутствии измерительного преобразователя |
±0,11 |
|
- при наличии измерительного преобразователя |
±0,19 |
|
Пределы допускаемой приведенной погрешности при измерении сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 (в диапазоне от минус 50 до плюс 150 °С), %: 1)основная |
±0,15 |
|
2) в рабочих условиях |
±0,35 |
|
Пределы допускаемой относительной погрешности при измерении частоты (периода импульсного сигнала), % |
±0,01 |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов (количества импульсов за интервал времени), импульс |
±1 |
|
Пределы допускаемой приведенной погрешности при воспроизведении силы постоянного тока (от 4 до 20 мА), %: 1) основная: - при отсутствии измерительного преобразователя |
±0,10 |
|
- при наличии измерительного преобразователя |
±0,12 |
|
2) в рабочих условиях: - при отсутствии измерительного преобразователя |
±0,11 |
|
- при наличии измерительного преобразователя |
±0,20 |
|
Пределы допускаемой относительной погрешности при вычислении расхода, количества и показателей качества нефти и нефтепродуктов, % |
±0,02 |
|
Пределы допускаемой относительной погрешности при вычислении коэффициентов преобразования преобразователей расхода при определении метрологических характеристик, % |
±0,025 |
|
Примечания 1 Пределы допускаемой основной приведенной погрешности ИВК нормированы для диапазона | |
|
температуры окружающей среды от плюс 15 до плюс 25 °С. 2 Пределы допускаемой приведенной погрешности ИВК в рабочих условиях нормированы для диапазона | |
|
температуры окружающей среды от плюс 5 до плюс 15 °С и от плюс 25 до плюс 40 °С. 3 Нормирующим значением для приведенной погрешности является разность между максимальным и | |
|
минимальным значениями диапазона измерений. 4 Погрешность измерений аналоговых сигналов нормирована с учетом преобразования аналоговых | |
|
сигналов в цифровое значение. | |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входов подключения первичных преобразователей с выходными сигналами, шт.:
|
от 8 до 50 от 4 до 10 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
- частотного/импульсного (с частотой до 10 кГц) |
от 6 до 15 |
|
- сигнал типа сухой контакт, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % (без конденсации влаги) |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
0,9 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
2200 |
|
- ширина |
1200 |
|
- глубина |
800 |
|
Масса, кг, не более |
320 |
наносится на маркировочную табличку, закрепленную на двери каждого шкафа ИВК, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульного листа паспорта по центру типографским способом.
Комплектность средства измерений
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные ТН-02 |
- |
1 шт. |
|
Паспорт (формуляр) |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийТЕВД.421000.102 ТУ Комплексы измерительно-вычислительные ТН-02. Технические условия.
ИзготовительАкционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603950, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: (831) 438-22-00, факс: (831) 438-22-05
Web-сайт: http://vvmn-nn.transneft.ru
E-mail: referent@tvv.transneft.ru
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
