О переоформлении свидетельства об утверждении типа средства измерений № 66648 "Счетчики электрической энергии статистические однофазные А1" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1630 от 01.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» августа 2018 г. №1630
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические однофазные А1
Назначение средства измеренийСчетчики электрической энергии статические однофазные А1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, показателей качества электрической энергии (отклонение напряжения, отклонение основной частоты напряжения, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения) в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации:
-
- количества электрической энергии активной, кВт^ч;
-
- количества электрической энергии реактивной, квар^ ч;
-
- значения текущего времени;
-
- значения показателей качества электрической энергии;
-
- действующего тарифа с учетом наличия до 24 временных зон суток (до 24 переключений тарифов в течение суток) раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для каждого месяца года.
Конструкция счетчиков состоит из корпуса и крышки клеммной колодки (зажимной платы). В корпусе расположены печатная плата, клеммная колодка (зажимная плата), измерительные элементы, имеющие одну цепь измерения тока и одну цепь измерения напряжения в однофазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, реле отключения нагрузки. Крышка клеммной колодки (зажимной платы) при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационновычислительных комплексах контроля и учета электроэнергии.
Для передачи результатов измерений и информации во внешние измерительные системы (далее - ИС), связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика на базе которых могут быть реализованы совместно или по отдельности:
-
- радиомодуль;
-
- интерфейс оптического типа;
-
- интерфейс передачи данных RS-485;
-
- импульсное выходное устройство.
Импульсное выходное устройство и цифровой интерфейс передачи данных RS-485 гальванически изолированы от сети переменного тока и требуют внешнего источника питания.
Счетчики имеют встроенные энергонезависимые часы реального времени и обеспечивает поддержку текущего астрономического времени (секунды, минуты, часы) и календаря (число, месяц, год).
Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.
Счетчики обеспечивают выполнение следующих функций:
- дистанционное отключение подключаемой нагрузки посредством команды от ИС;
- автоматическое отключение подключаемой нагрузки при превышении установленного значения потребляемой мощности электрической энергии и повторное подключение после снижения потребителем потребляемой мощности электрической энергии подключаемой нагрузки и нажатием кнопки на щитке счетчика;
- контроль вскрытия кожуха (крышки корпуса);
- контроль вскрытия крышки клеммной колодки (зажимной платы) счетчика;
- контроль температуры внутри счетчика;
- контроль возникновения магнитного поля;
- контроль пропадания напряжения сети переменного тока.
Модификации счетчиков и структура обозначения возможных исполнений счетчиков приведена ниже.
А1__x Х(Х)А IQ OR L S NW -x
Класс точности
Варианты: A, B, C (в соответствии с таблицей 2)___________________________
W: модификация без радиомодуля ______нет символа: счетчик c радиомодулем
N: модификация без дисплея _________нет символа: счетчик c дисплеем________
S: корпус наружной установки M1: счетчик в корпусе «мини» M2: счетчик в корпусе «мини» с удлиненной клеммной колодкой Н: счетчик в корпусе «нано» _____________нет символа: счетчик в обычном корпусе _________________Наличие реле управления нагрузкой_____ ____________________Наличие интерфейса RS-485___________ ________________________Наличие оптического порта____________
Q: модификация с нормируемыми измерениями характеристик показателей качества электроэнергии нет символа: модификация без нормируемых измерений характеристик ______________________________показателей качества электроэнергии
Наличие контроля тока в нейтральном ________________________________проводе______________________________
Базовый/номинальный (максимальный ток), A
____________________________________Варианты: в соответствии с таблицей 2 _______________________________________Номинальное фазное напряжение, В_____ ________________________________________________Тип счетчика (наименование)___________
Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Пример записи счетчика электрической энергии статического однофазного, с номинальным напряжением 230 В, с базовым (максимальным) током 5 (60) А, c наличием контроля тока в нейтральном проводе, с наличием оптического порта, с интерфейсом RS-485, с реле управления нагрузкой, выполненном в обычном корпусе, с дисплеем, с радиомодулем, класса точности 1 при измерении активной энергии, 1 - при измерении реактивной энергии, при заказе и в документации другой продукции - счетчик электрической энергии статический однофазный А1 230В 5(60)А ЮЯЬ-С.

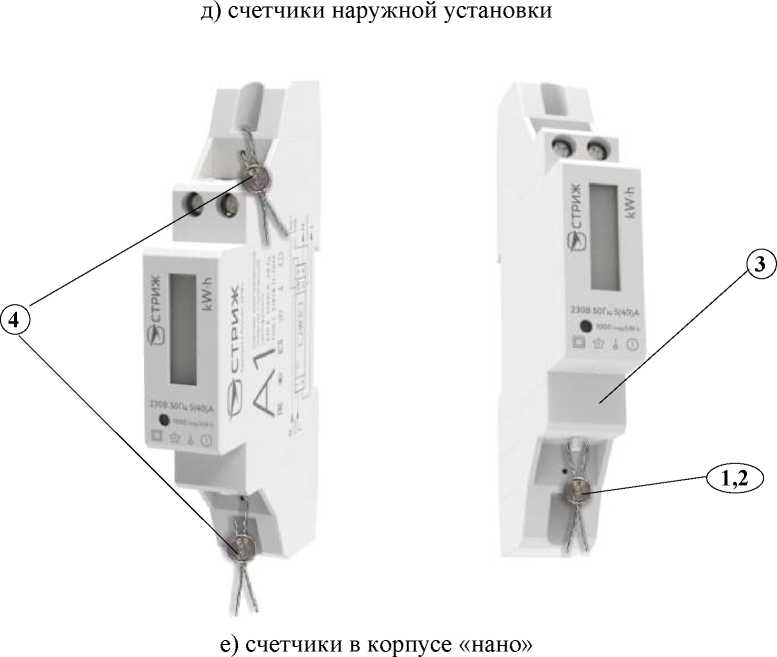

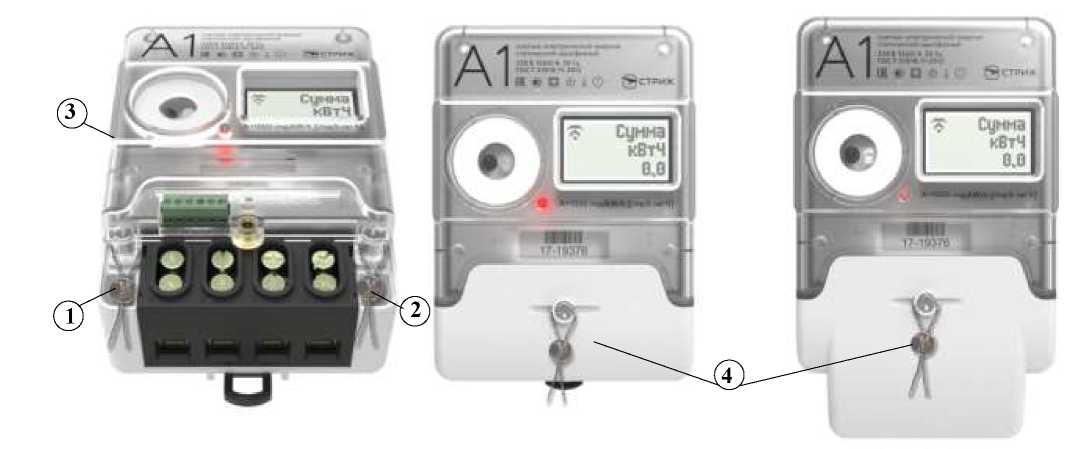

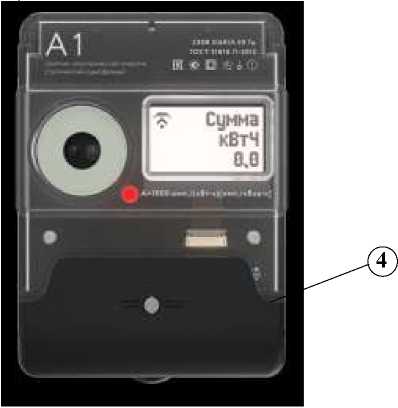

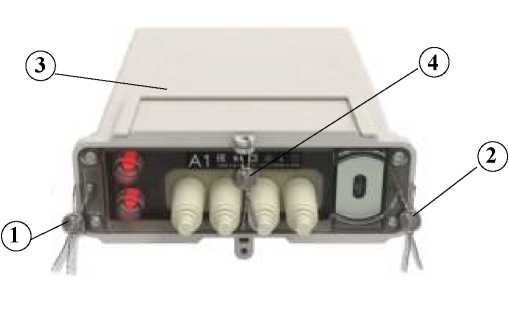

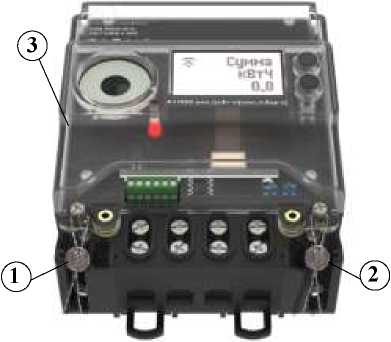

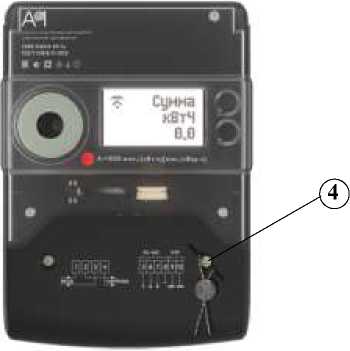

Общий вид и схемы пломбировки счетчиков показаны на рисунке 1.
3
умна
2
1
а) счетчики в обычном корпусе
3
2
1
4
в) счетчики в корпусе «мини» с
б)
счетчики в новом корпусе «мини»
умма
г) счетчики в старом корпусе «мини»
удлиненной клеммной колодкой
1
-
1 - Место пломбирования производителя
-
2 - Место пломбирования метрологической службы
-
3 - Место нанесения поверительного клейма метрологической службы
-
4 - Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке
Рисунок 1 - Общий вид и схемы пломбировки счетчиков
Программное обеспечениеСчетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:
-
- обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;
-
- регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса, наличия магнитного поля;
-
- хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;
-
- ведения архива и журнала событий;
-
- измерения текущего значения времени;
- передачи результатов измерений и информации в ИС;
- управление реле отключения нагрузки.
Встроенное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
А1 |
|
Номер версии ПО (идентификационный номер) не ниже |
1.1 |
|
Цифровой идентификатор ПО |
-* |
|
Примечание - * - Данные недоступны, так как встроенное ПО не может быть | |
|
модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенного ПО счетчиков и измерительную информацию. Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристикиДиапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблицах 2-5.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии для модификаций: - A (по ГОСТ 31819.22-2012) |
0,5S |
|
- B (по ГОСТ 31819.22-2012) |
0,5S |
|
- C (по ГОСТ 31819.21-2012) |
1 |
|
Класс точности при измерении реактивной электрической энергии для модификаций (по ГОСТ 31819.23-2012): | |
|
- A |
0,5* |
|
- B |
1 |
|
- C |
1 |
|
Постоянная счетчика, имп./кВт^ч (имп./квар^ч) |
1000 |
|
Номинальное напряжение ином, В |
230 |
|
Предельный рабочий диапазон напряжений, В |
от 0,8ином до 1,2ином |
|
Базовый ток 1б (для класса точности 1 по ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012), А |
5, 10, 20 |
|
Номинальный ток (для класса точности 0,5 S по ГОСТ 31819.22-2012 и класса точности 0,5), А |
5 |
|
Максимальный ток 1макс, А |
60, 80, 100, 120 |
|
Номинальное значение частоты сети, Гц |
50±0,5 |
|
Диапазон измерений фазного напряжения переменного тока, В |
от 0,8ином до 1,2ином |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений фазного напряжения переменного тока, % ** |
±0,5 |
|
Диапазон измерений силы переменного тока, А |
от 0,01'7(5 (ном) до 1,2^7б (ном) |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % ** |
±0,5 |
|
Диапазон измерений отрицательного отклонения напряжения Щ-), % |
от 0 до 90 |
|
Диапазон измерений положительного отклонения напряжения 5U(+), % |
от 0 до 50 |
|
Пределы допускаемой основной абсолютной погрешности измерений отрицательного или положительного отклонения напряжения, % ** |
±0,5 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц ** |
±0,01 |
|
Диапазон измерений отклонения частоты Д/ Гц |
от -7,5 до +7,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений отклонения частоты, Гц ** |
±0,01 |
|
Диапазон измерений длительности провала и прерывания напряжения Д7п, c |
от 0,02 до 60 |
|
Пределы допускаемой основной абсолютной погрешности измерений длительности провала и прерывания напряжения, с ** |
±0,04 |
|
Диапазон измерений глубины провала напряжения 5ип, % |
от 10 до 99 |
|
Пределы допускаемой основной абсолютной погрешности измерений глубины провала напряжения, % ** |
±0,5 |
|
Диапазон измерений длительности перенапряжения Д^ери, с |
от 0,02 до 60 |
|
Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с ** |
±0,04 |
|
Диапазон измерений коэффициента мощности КР |
от -1 до +1 |
|
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности ** |
±0,02 |
|
Диапазон измерений активной мощности Р, Вт |
от 0,8ином до 1,2•Uном, от 0,01'7б (ном) до 1,2^7б (ном^ 0,25 < |Кр| < 1 |
|
Пределы допускаемой основной относительной погрешности измерений активной мощности, % **
|
и- н о |
|
Диапазон измерений реактивной мощности Q, вар |
от 0,8ином до 1,2•Uном, от О,01'7б (ном) до 1,2^7б (ном^ 0,25 < |KQ| < 1 |
|
Пределы допускаемой основной относительной погрешности измерений реактивной мощности, % **
|
и- н о |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений полной мощности S, В^А |
от 0,8^ном до 1,2'^ном, от 0,01 1 (ном) до 1,2 '1б (ном) |
|
Пределы допускаемой основной относительной погрешности измерений полной мощности, % ** - модификация А |
±0,5 |
|
- модификация В и С |
±1,0 |
|
Пределы допускаемой основной абсолютной погрешности хода встроенных часов, с/сутки |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной температурной погрешности хода встроенных часов, с/°С в сутки |
±0,1 |
|
Стартовый ток, А, не менее: - для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012 |
0,001 Тном |
|
0,001 Тном |
|
класса точности 1 ГОСТ 31819.23-2012 |
0,004 •Тб |
|
Полная мощность, потребляемая цепью тока, при номинальном токе, номинальной частоте и нормальной температуре, В •А, не более |
0,1 |
|
Полная (активная) мощность, потребляемая цепью напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, В-А (Вт), не более (без радиомодуля) |
10,0 (2,0) |
|
Количество тарифов |
4 |
|
Степень защиты по ГОСТ 14254-96, для счетчиков модификаций: - в обычном корпусе, не менее |
IP54 |
|
- в корпусе «мини», не менее |
IP54 |
|
- в корпусе наружной установки, не менее |
IP65 |
|
- в корпусе «нано», не менее |
IP51 |
|
Габаритные размеры (длина х высота х ширина), мм, не более, для | |
|
счетчиков: | |
|
- в обычном корпусе |
120х175х61 |
|
- в корпусе «мини» |
94x130x56 |
|
- в корпусе «мини» с удлиненной клеммной колодкой |
94х156х56 |
|
- в корпусе наружной установки |
145х195х126 |
|
- в корпусе «нано» |
65x120x18 |
|
Масса счетчиков, кг, не более - в обычном корпусе |
0,6 |
|
- в корпусе «мини» |
0,5 |
|
- в корпусе наружной установки |
0,9 |
|
- в корпусе «нано» |
0,2 |
|
Напряжение питания от встроенного источника постоянного тока, В, не менее |
2 |
|
Срок службы встроенного источника постоянного тока, лет, не |
16 |
|
менее | |
|
Длительность хранения информации при отключении питания, лет |
30 |
|
Средняя наработка счетчика на отказ, ч, не менее |
280000 |
|
Средний срок службы, лет, не менее |
30 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
окружающего воздуха +25 °С, %, не более |
от -40 до +70 95 |
|
Примечания * - диапазоны измерений и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах 3-5. ** - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на каждые 10 °С, составляют Ц от пределов допускаемой основной погрешности. | |
Пределы допускаемой основной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии соответствуют значениям, указанным в таблице 3.
Таблица 3
|
Значение силы переменного тока, А |
Коэффициент sin р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,01-4™ < I < 0,05-4™ |
1 |
+1,0 |
|
0,05Лом < 1 < |макс |
+0,5 | |
|
0,027ном < I < 0,10-4™ |
0,5 |
+1,0 |
|
0,10^1ном < 1 < |макс |
+0,6 | |
|
0,10^1ном < 1 < 4макс |
0,25 |
±1,0 |
Пределы допускаемой дополнительной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах +2 % от fH0M. соответствует значениям, указанным в таблице 4.
Таблица 4
|
Значение силы переменного тока, А |
Коэффициент sin р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,05^1ном < 1 < 4макс |
1 |
+0,20 |
|
0,10^1ном < 1 < 4макс |
0,5 |
Средний температурный коэффициент счетчиков класса точности 0,5 в температурных поддиапазонах от -40 до +70 °С при измерении реактивной энергии прямого и обратного направлений соответствует значениям, указанным в таблице 5.
Таблица 5
|
Значение силы переменного тока, А |
Коэффициент sin р (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной энергии и мощности, %/°С |
|
0,05Лом — 1 — 1макс |
1 |
±0,03 |
|
0,10^ном — 1 — 1макс |
0,5 |
±0,05 |
наносится на щиток счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность счетчиков приведена в таблице 6.
Таблица 6
|
Наименование |
Количество |
|
Счетчик электрической энергии статический однофазный А1* |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. на партию |
|
Методика поверки |
1 экз. на партию |
|
Комплект монтажных изделий* |
1 комплект |
|
Примечания * - Модификация счетчика, наличие комплекта монтажных частей и принадлежностей определяются договором на поставку. | |
осуществляется по документу МП 68074-17 «Счетчики электрической энергии статические однофазные А1. Методика поверки с изменением № 1», утвержденному ООО «ИЦРМ» 20.06.2018 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде № 39138-08);
- частотомер 53220А (регистрационный номер в Федеральном информационном фонде № 51077-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт, и (или) на корпус счетчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим однофазным А1ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТУ 4228-001-29475497-2017 Счетчики электрической энергии статические однофазные А1. Технические условия
ИзготовительОбщество с ограниченной ответственностью «СОВРЕМЕННЫЕ РАДИО ТЕХНОЛОГИИ» (ООО «СРТ»)
ИНН 7733316720
Адрес: 143026, г. Москва, территория Сколково инновационного центра, Большой б-р, д. 42, стр.1, пом. 338
Телефон: +7 (495) 240-82-42
Е-mail: info@srt-lpwan.ru
Web-сайт: www.srt-lpwan.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1 августа 2018 г. № 1630
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66648 «Счетчики электрической энергии статистические однофазные А1» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СРТ» от 17 июля 2018 г. № 76/18 и № 77/18 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии статистические однофазные А1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68074-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить в качестве документа на поверку МП 68074-17 «Счетчики электрической энергии статистические однофазные А1. Методика поверки с изменением № 1», утвержденного ООО «ИЦРМ» 20.06.2018 и распространить действие документа на счетчики электрической энергии статистические однофазные А1, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66648 «Счетчики электрической энергии статистические однофазные А1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68074-17, в связи с заменой документа на методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
1 Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CM1 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
