Лист № 1 Регистрационный № 83650-21                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенна измерительная электрического поля П6-220 (далее - антенна) предназначена для измерения напряжённости электрического поля в диапазоне частот от 9 кГц до 30 МГц.

Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Антенна имеет функцию бланкирования активной части, предотвращающую перегрузки средств измерений. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.

Антенна измерительная электрического поля представляет собой коническую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот (от 0,009 до 30 МГц) и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом. Приёмными элементами антенны являются два конических вибратора, диполи которых образованы восьмью алюминиевыми стержнями и двумя дисками. Четыре стержневые стяжки обеспечивают антенне необходимую жёсткость. Вибраторы закреплены на боковых поверхностях прямоугольного металлического корпуса, в котором размещены согласующий усилитель и фильтры питания. На нижней поверхности корпуса размещены СВЧ - выход с волновым сопротивлением 50 Ом N-типа (розетка) и разъём питания (вилка РС-4ТВ).

Питание антенны осуществляется от батарейного источника питания напряжением плюс 15 В ± 10%, минус 15 В ± 10%.

Установка антенны возможна на опору любого типа.

Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2.

Заводской номер наносится на этикетку, выполненную типографским способом, на корпус антенн в виде наклейки. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

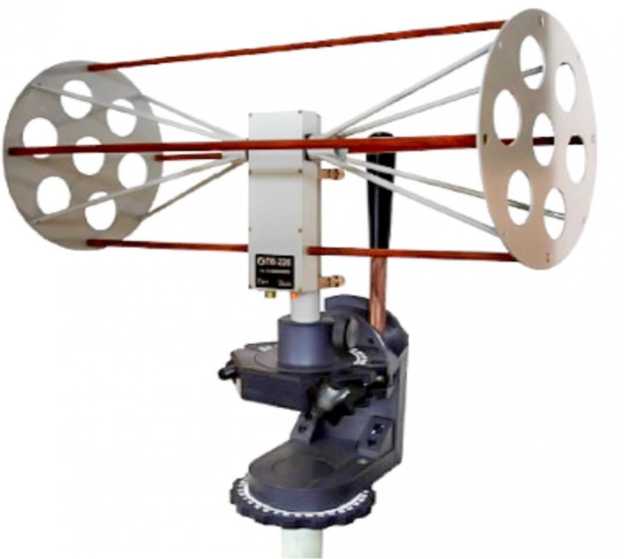

Рисунок 1 - Внешний вид антенны П6-220

места для пломбировки от

несанкционированного доступа

заводского номера

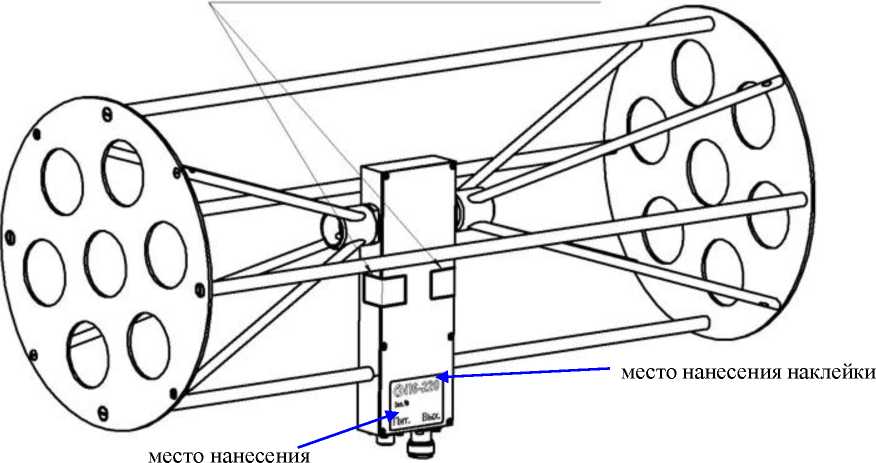

Рисунок 2 - Места пломбировки антенны П6-220

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом, а на корпус антенны методом наклейки.

Таблица 3 - Комплектность средства измерений

приведены в разделе 6 «Проведение измерений» документа КНПР.464611.004 РЭ «Антенна измерительная электрического поля П6-220». Руководство по эксплуатации.

ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц.

Технические условия КНПР.464611.004 ТУ

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921

Юридический адрес: 305021, г. Курск, ул. К. Маркса 70Б Телефон/Факс: (4712) 39-06-32

E-mail: info@skard.ru

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») Адрес: 305021, г. Курск, ул. К. Маркса 70Б

ИНН 4629049921

Телефон/Факс: (4712) 39-06-32 E-mail: info@skard.ru

Испытательный центр Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

141006, Московская обл., г. Мытищи, ул. Комарова, 13

Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48 Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И ЛЕЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

03 марта 2026 г.                                                                              365

_____ № ______

Москва

внесении изменений в приказ едерального агентства по техническому регулированию и метрологии от 29 января 2026 г.

№ 141 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической оибки п р и к а з ы в а :

• 1. Внести изменения в пункты 1 и 2 приложения к приказу от 29 января 2026 г. № 141 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилага тся к настоя ему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоя его приказа оставля за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

Лист № 1 Регистрационный № 82813-21                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны широкополосные измерительные рупорные П6-421, П6-421М предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений плотности потока энергии электромагнитного поля, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Принцип действия антенн широкополосных измерительных рупорных П6-421, П6-421М (далее - антенны П6-421, П6-421М) основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую им высокочастотную мощность в тракте.

Антенны П6-421, П6-421М состоят из пирамидального рупора. Рупор выполнен на базе Н-образного волновода, в центре которого встроены металлические пластины экспоненциальной формы. Рупор имеет форму усеченной пирамиды с квадратным основанием и вершиной.

Антенны П6-421,  П6-421М имеют коаксиальный СВЧ выход с волновым

сопротивлением 50 Ом N-типа.

Антенны П6-421, П6-421М имеют линейную поляризацию.

Для крепления антенн П6-421, П6-421М на заднем фланце их корпуса предусмотрены 6 отверстий М8.

Элементы антенн П6-421, П6-421М, влияющие на их метрологические характеристики, защищены от несанкционированного доступа пломбой (наклейкой) и лакокрасочным покрытием.

Общий вид антенны П6-421 приведён на рисунке 1. Общий вид антенны П6-421М приведён на рисунке 2.

Схема пломбирования от несанкционированного доступа антенн П6-421 приведена на рисунке 1.

Схема пломбирования от несанкционированного доступа антенн П6-421М приведена на рисунке 2.

Место нанесения знака утверждения типа и заводского номера на антенну П6-421 приведено на рисунке 1.

Место нанесения знака утверждения типа и заводского номера на антенну П6-421М приведено на рисунке 2.

Заводской номер наносится на корпус антенн П6-421 и П6-421М на металлический шильдик методом лазерной гравировки. Формат нанесения заводского номера буквенноцифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

1 2

• 1 - рупор

• 2 - соединитель N типа

• 3 - место пломбирования от несанкционированного доступа

• 4 - место нанесения знака утверждения типа и заводского номера

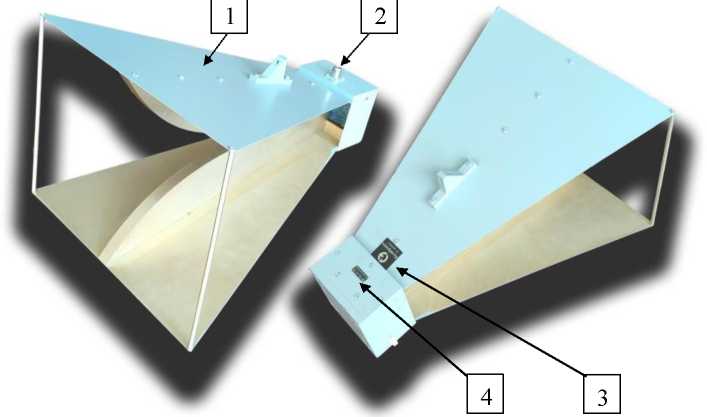

Рисунок 1 - Общий вид антенны П6-421 с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
