Изменения в описание типа комплексы средств измерений модульные КСИМ-03ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы средств измерений модульные КСИМ-03
Назначение средства измерений тельными ПИТ ME, МКСИ-03 (с модулями МВАИ-3, МВАО-3, МВСТ-3, МВПС-3)Комплексы средств измерений модульные КСИМ-03 с преобразователя^ измери-
, модулем
МПГР и предназначены: для преобразования входного аналогового сигнала от первичных преобразователей в цифровой выходной сигнал или сигнал постоянного тока ГОСТ а с модулем МГРИ - для преобразования входного цифрового или аналогового сигнала в выходной сигнал постоянного тока ГОСТ 26.011-80.
26.011-80,
Принцип действия модулей КСИМ-03 основан на аналогово-цифровом преобразовании сигналов первичных датчиков под управлением микропроцессора с последующим масштабированием, линеаризацией принимаемых сигналов и параметрированием входэв модуля под конкретный источник входного сигнала.
КСИМ-03 представляет собой комплекс, состоящий из:
-
1) преобразователей измерительных ПИТ ME (далее - ПИТ ME), имеющих два исполнения ПИТ-ТС ME и ПИТ-ТП ME, отличающихся типом первичного преобразователя
-
2) преобразователей измерительных МКСИ-03 (далее - МКСИ-03) с:
~ модулями ввода аналоговой информации МВАИ-3 (далее - МВАИ-3);
-
- модулями ввода аналоговых сигналов МВАО-3 (далее - МВАО-3);
-
- модулями ввода сигналов термопреобразователей МВСТ-3 (далее-МВС'
■3);
-
- модулями ввода пневматических сигналов МВПС-3 (далее - МВПС-3);
-
- модулей питания и гальванического разделения МПГР (далее - МПГР;
И), наружных
-
- модулей гальванического разделения искробезопасных МГРИ (далее - МГР
Модули КСИМ-03 применяются во взрывоопасных зонах помещений и установок согласно маркировке взрывозащиты.
Исполнения модулей КСИМ-03 приведены в таблице 1.
Таблица 1 - Исполнения модулей КСИМ-03
|
Обозначение исполнения |
Шифр исполнения |
Количество входов |
Тип входа | |
|
ЦКЛГ.426431.002 |
МВАИ-3 |
6 |
Токовый 4-20 мА, ГОСТ 26.011-: вид взрывозащиты “искробезопас! трическая цепь” по ГОСТ Р 51330 |
Ю; гая элек- 10-99 |
|
ЦКЛГ.426431.006 |
МВАО-3 |
12 |
Токовый 4-20 мА, ГОСТ 26.011-! общепромышленное исполнение |
so, |
|
ЦКЛГ.426432.000 |
МВПС-3 |
6 |
Пневматический 20-100 кПа, ГОСТ 26.015-81 | |
|
ЦКЛГ.426432.004 |
МВСТ-3 |
6 |
Сигнал от термопреобразователей тивления по ГОСТ 6651-2009; сигнал от термопар с НСХ по ГОСТ Р 8.585-2001; вид взрывозащиты “искробезопас: электрическая цепь” по ГОСТ Р 51330.10-99 |
сопро- 1ая |
|
ЦКЛГ.426431.003 |
МПГР |
1 |
Токовый 4-20 мА, ГОСТ 26.011-вид взрывозащиты “искробезопасна трическая цепь” по ГОСТ Р 51330.1 ( |
80; я элек- )-99 |
|
ЦКЛГ.426431.005 |
МГРИ |
1 |
Токовый 4-20 мА, ГОСТ 26.011-вид взрывозащиты “искробезопас] трическая цепь” по ГОСТ 30852.10- |
80; 1ая элек-2002 |
|
ЦКЛГ.405511-002 |
ПИТ-ТС ME |
1 |
Сигнал от термопреобразователей тивления по ГОСТ 6651-2009; вид взрывозащиты “искробезопас] трическая цепь” по ГОСТ 30852.10-: |
сопро- 1ая элек- 2002 |
|
ЦКЛГ.405521.003 |
ПИТ-ТП ME |
1 |
Сигнал от термопар с НСХ по ГОСТ Р 8.585-2001; вид взрывозащиты “искробезопас! трическая цепь” по ГОСТ 30852.10-! |
гая элек- 2002 |
31.001-03, МВ АО-3, с-плате, в
МКСИ-03 выпускается в одном исполнении МКСИ-03-01 М ЦКЛГ.4214: максимальное количество модулей ввода - 8, монтаж на щите. Модули МВАИ-3, МВСТ-3, МВПС-3 устанавливаются в каркас через разъемы, закрепленные на кроо произвольном порядке. Код конфигурации отображается на жидкокристаллическом индикаторе МКСИ-03. На индикаторе отображаются также сетевой номер, дата и время.
Крепление модулей ПИТ-ТС ME, ПИТ-ТП ME, МГРИ, МПГР на стене или опоре осуществляется при помощи монтажного кронштейна - DIN- рейки.
К КСИМ-03 может быть подключено до 304 измерительных входов, за счег наращивания модулей МКСИ-03, МПГР, МГРИ и ПИТ-МЕ.
Количество и тип поставляемых модулей ввода определяются при заказе.
Модули КСИМ-03 могут эксплуатироваться также и самостоятельно.
Внешний вид модулей КСИМ-03 приведен на рисунках 1-2, схемы мест пломбирования модулей на рисунках 3-4.
Рисунок 2 - Внешний вид модулей МГРИ, ПИТ-ТП ME, ПИТ-ТС ME, МПГ
Места пломбирования
мвст-з
мцп-sr
МВАОЗ
11<23.1BC,<LO3^
Ц^ШВСьВДЬм* L<2wAL<IhTh
НС ВДШПМЗД! НС «СЛИ*иийЗ|
С,<ОЛм£ Ц-С40ЫГЙ I <50'С
0®
3—№^0<ХХ) ьбойй

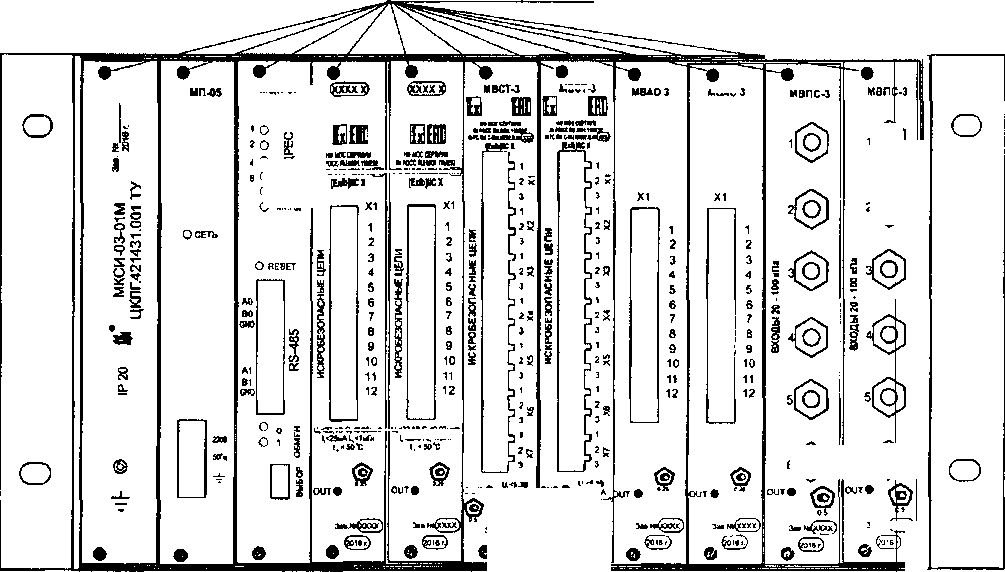

Рисунок 3 - Схема мест пломбирования модулей МКСИ-03-01 М
40 g о ?
О ENABLE О мимд
OUT* |OUT*
С,4.1«м* Ц«40*л
Место пломбирования

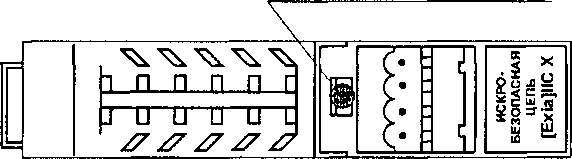

Рисунок 4 - Схема мест пломбирования МГРИ, МПГР, ПИТ ME
Модули КСИМ-03 имеют встроенное внутрисхемное метрологически зная! граммное обеспечение (ПО). ПО осуществляет функции сбора, обработки и передачи измеренных данных.
Встроенное ПО имеет неизменяемую часть, записанную изготовителем в зависимую FLASH память микропроцессора и содержащую программы расчетных алгоритмов, и изменяемую часть, записанную в энергонезависимую память EEPROM микропроцессора и содержащую базы данных настройки и калибровки измерительного канала.
Идентификационные данные ПО модулей КСИМ-03 приведены в таблице 2. Таблица 2 - Идентификационные данные ПО
имое про-
энергоне-
й ксим-оз
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифрово] фикатор трольна HcnonHfleN |
i иденти- TO (koh-я сумма юго кода) |
|
Программное обеспечение модуля ввода аналоговой информации МВАИ-3 |
МВАИ-3 426431.002 |
ПО.У2 |
ОхВЕЗ. |
\8FC3 |
|
Программное обеспечение модуля ввода аналоговых сигналов МВАО-3 |
МВАО-3 426431.006 |
ПО.УЗ |
0x7EEj |
XFC64 |
|
Программное обеспечение модуля ввода пневматических сигналов МВПС-3 |
МВПС-3 426432.000 |
ПО.УЗ |
OxADf: |
37169 |
|
Программное обеспечение модуля ввода сигналов термопреобразователей МВСТ-3 |
МВСТ-3 426432.004 |
ПО.УЗ |
0х2АЕ< |
ЮЕ2Е |
|
Программное обеспечение модуля питания и гальванического разделения МПГР |
МПГР 426431.003 |
ПО.У5 |
OxEOU |
J70DF |
|
Программное обеспечение модуля гальванического разделения искробезопасного МГРИ |
МГРИ 426431.005 |
ПО.У2 |
0x6F6: |
18FA2 |
|
Программное обеспечение преобразователя измерительного ПИТ-ТС ME |
ПИТ-ТС ME 405511.002 |
ПО.У5 |
Ox3B88 |
9DAC |
|
Программное обеспечение преобразователя измерительного ПИТ-ТП ME |
ПИТ-ТП ME 405521.003 |
ПО.У4 |
OxFCE |
C8A4 |
КСИМ-03 поддерживает протокол Modbus RTU для обмена данными по интерфейсу связи RS-485. Для отображения измеренных данных, переданных по интерфейсу связи RS-485, используется ПО верхнего уровня, разрабатываемое в соответствии с описанием протокола обмена данными. ПО верхнего уровня не оказывает влияния на метрологические характеристики модулей КСИМ-03.
Уровень защиты ПО модулей КСИМ-03 от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.
В программном обеспечении модулей КСИМ-03 реализованы следующие защиты ПО и данных от непреднамеренных и преднамеренных изменений и искажений:
- программное обеспечение и данные записаны в FLASH и EEPROM микропроцессора с установкой FUSE битов защиты от чтения и записи, исключающих какие-лябо изменения прошивки;
е методы
-
- все данные защищены контрольной суммой;
-
- контрольная сумма проверяется на каждом цикле работы программы, пр л несовпадении контрольной суммы осуществляется сигнализация частым миганием индикатора "ОБМЕН" (МПГР, МГРИ, ПИТ ME) или выводится сообщение на ЖКИ модуля МЦИ (МКСИ-03);
-
- операции настройки и конфигурирования баз данных возможны только с
помощью
штатных аппаратных и программных средств, поставляемых изготовителем КСИМ-03, только после вскрытия пломб и разрешения режима приоритетного программирования установкой перемычки на соединитель S1 (МПГР, МГРИ, ПИТ ME) или переходом по паролю в режим приоритетного программирования в сервисной программе (МКСИ-03).
граммами
Код идентификации ПО распознается и отображается сервисными пре: TS_MKSI (МКСИ-03), PM_SERV.exe. (МГРИ, МПГР, ПИТ ME)
ице 3.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в табл] Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристик |
Знач( |
:ние |
|
Модуль ввода аналоговых сигналов МВАИ-3 и МВАО-3 | ||
|
Диапазоны изменения входного тока, мА |
4- |
20 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
0- |
00 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0, |
25 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °C, % |
±0,1 |
25 |
|
Маркировка взрывозащиты модуля МВАИ-3 по ГОСТ Р 51330.10-99 |
[Ex ib] |
псх |
|
Модуль ввода сигналов термопреобразователей МВСТ-3 | ||
|
Диапазон изменения входного сигнала, мВ |
от мину до плюс |
2 3,005 66,466 |
|
Диапазон изменения входного сигнала, Ом |
17,240-: |
:83,850 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
0-1 |
00 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0, |
5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °C, % |
±0,< |
25 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, °C |
±1, |
0 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.10-99 |
[Ex ib] |
ПСХ |
|
Модуль ввода пневматических сигналов МВПС-3 | ||
|
Диапазон изменения входного давления, кПа |
20-1 |
30 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
0-К |
)0 |
таблицы 3
|
Наименование характеристик |
Значе |
тие |
|
Пределы допускаемой основной приведенной к диапазону изменения |
|
7 | ||
|
выходного сигнала погрешности преобразования, % |
±0, |
5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °C, % |
±о,; |
15 |
|
Габаритные размеры МКСИ-03-01 М, мм, не более |
335x17 |
5x220 |
|
Масса МКСИ-03-01 М, кг, не более |
5, |
) |
|
Потребляемая МКСИ-03 мощность, В-A, не более |
4( |
) |
|
Модуль питания и гальванического разделения МПГР | ||
|
Диапазоны изменения входного тока, мА |
4- |
20 |
|
Диапазоны изменения выходного тока, мА |
4- |
20 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
0- |
00 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности, % |
±0 |
1 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 °C, % |
±0 |
1 |
|
Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, % |
±о,: |
>5 |
|
Потребляемая мощность, Вт, не более |
2, |
5 |
|
Габаритные размеры , мм, не более |
23x10( |
1x115 |
|
Масса, кг, не более |
0,1 |
2 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.10-99 |
[Ex ia] |
псх |
|
Модуль гальванического разделения искробезопасный МГРИ | ||
|
Диапазоны изменения входного сигнала, мА |
4- |
20 |
|
Диапазон изменения входного цифрового сигнала, мА |
4- |
20 |
|
Диапазон изменения выходного тока, мА |
4- |
20 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0,1 |
>5 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 °C, % |
±о,: |
15 |
|
Потребляемая мощность, Вт, не более |
2,( |
) |
|
Габаритные размеры , мм, не более |
23хЮ( |
Х115 |
|
Масса преобразователя, кг, не более |
0,1 |
2 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.10-99 |
[Ex ibl |
псх |
|
Преобразователь измерительный ПИТ ME | ||
|
Диапазон изменения входного сигнала ПИТ-ТС ME, Ом |
8,620-2 |
33,850 |
|
Диапазон изменения входного сигнала ПИТ-ТП ME, мВ |
от мину< до плюс |
: 3,005 56,4666 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
0-1 |
00 |
|
Окончание таблицы 3 | ||
|
Наименование характеристик |
Значень |
:е |
|
Диапазон изменения выходного сигнала, мА |
4-: |
20 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0, |
25 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 °C, % |
±0,1 |
25 |
|
Пределы допускаемой дополнительной абсолютной погрешности ПИТ-ТП ME, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, °C, не более |
1,' |
3 |
|
Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, % |
±0,: |
25 |
|
Потребляемая мощность, Вт, не более |
2,' |
) |
|
Габаритные размеры, мм, не более |
23х10( |
1x115 |
|
Масса, кг, не более |
0,1 |
2 |
|
Маркировка взрывозащиты по ГОСТ 30852.0-2002 |
[Ex ia] |
ПСХ |
|
Время установления рабочего режима КСИМ-03, не более, мин |
Г | |
|
Время установления выходного сигнала КСИМ-03 при изменении входного сигнала скачком от 0 до 100 % (кроме МВПС-3), с, не более |
П | |
|
Средняя наработка до отказа КСИМ-03, ч, не менее |
100( |
100 |
|
Средний срок службы КИСМ-03, лет, не менее |
Е | |
|
Условия эксплуатации КСИМ-03 - диапазон температуры окружающей среды, °C |
5- |
50 |
|
- диапазон атмосферного давления, кПа |
84,0- |
106,7 |
|
- относительная влажность воздуха при температуре 35 °C и более низких температурах без конденсации влаги, % |
до 1 |
Ю |
|
- параметры питания МКСИ-03 - напряжение питания, В |
187- |
242 |
|
- частота питания, Гц |
49- |
51 |
|
- параметры питания ПИТ-ME, МГРИ, МПГР - напряжение питания постоянного тока, В |
22- |
26 |
|
- сопротивление нагрузки, включая сопротивление линии связи, Ом |
0-1 |
300 |
|
- вибрация: - частота, Гц |
10- |
55 |
|
- амплитуда смещения, мм |
0,1 |
5 |
наносится на маркировочную табличку передней панели модулей КСИМ-03 методом трафаретной печати на пленочном материале, на титульные листы эксплуатационных документов -типографским способом.
Комплектность средства измеренийКомплектность комплексов приведена в таблице 4 Таблица 4
|
Обозначение |
Наименование |
Количество |
Примеча |
ние |
|
ЦКЛГ.421431.001-03 |
Преобразователь измерительный МКСИ-03-01 М. Базовый блок |
1 шт. |
8 модулей: щитовой м |
шода, знтаж |
|
ЦКЛГ.426431.002 |
Модуль ввода аналоговой информации МВАИ-3 |
до 8 шт. | ||
|
ЦКЛГ.426431.006 |
Модуль ввода аналоговых сигналов МВАО-3 |
до 8 шт. | ||
|
ЦКЛГ.426432.000 |
Модуль ввода пневматических сигналов МВПС-3 |
до 8 шт. | ||
|
ЦКЛГ.426432.004 |
Модуль ввода сигналов термопреобразователей МВСТ-3 |
до 8 шт. | ||
|
ЦКЛГ.426431.003 |
Модуль питания и гальванического разделения МПГР |
до 31 шт. | ||
|
ЦКЛГ.426431.005 |
Модуль гальванического разделения искробезопасный МГРИ |
до 31 шт. | ||
|
ЦКЛГ.405511.002 |
Преобразователь измерительный ПИТ-ТС ME |
до 31 шт. | ||
|
ЦКЛГ.405521.003 |
Преобразователь измерительный ПИТ-ТП ME |
до 31 шт. | ||
|
ЦКЛГ.426441.001 |
Модуль преобразования интерфейса МПИ-07 |
1 шт. |
По отдельному |
I заказу |
|
ЦКЛГ.685631.002 |
Компенсационная коробка КК-6 в комплекте МВСТ-3 |
до 8 шт. |
По отдельном! |
'заказу |
|
Рельс монтажный NS 35/7,5 DIN VDE 0611 |
По отдельном; для МГРИ, МГ ПИТ ME |
1 заказу 1ГР и | ||
|
ЦКЛГ.421431.001 ПС |
Преобразователь измерительный МКСИ-03. Паспорт |
1 экз. | ||
|
ЦКЛГ.426431.003 ПС |
Модуль питания и гальванического разделения МПГР. Паспорт |
1 экз. | ||
|
ЦКЛГ.426431.005 ПС |
Модуль гальванического разделения искробезопасный МГРИ. Паспорт |
1 экз. | ||
|
ЦКЛГ.405541.002 ПС |
Преобразователь измерительный ПИТ ME. Паспорт |
1 экз. | ||
|
ЦКЛГ.421431.001 РЭ |
Преобразователь измерительный МКСИ-03. Руководство по эксплуатации |
1 экз. |
На партию, но нее 1 экз. на ка изделий в оди1 |
не ме-ждые 5 г адрес |
|
ЦКЛГ.426431.003 РЭ |
Модуль питания и гальванического разделения МПГР. Руководство по эксплуатации |
1 экз. |
На партию, но нее 1 экз. на ка изделий в оди! |
не ме-ждые 10 [ адрес |
|
ЦКЛГ.426431.005 РЭ |
Модуль гальванического разделения искробезопасный МГРИ. Руководство по эксплуатации |
1 экз. |
На партию, но нее 1 экз. на ка изделий в одш |
не ме-ждые 10 адрес | |
Окончание таблицы 4
|
Обозначение |
Наименование |
Количество |
Примеча |
ние |
|
ЦКЛГ.405541.002 РЭ |
Преобразователь измерительный ПИТ ME. Руководство по эксплуатации |
1 экз. |
На партию, но нее 1 экз. на к; изделий в оди] |
не ме- 1ждые 10 i адрес |
|
МП-2201-0004-2011 |
Методика поверки |
1 экз. |
На партию, но нее 1 экз. на к: комплексов в о; |
не ме- 1ждые 5 1ин адрес |
|
TS_MKSI.exe |
Компакт-диск с сервисной программой МКСИ-03 |
1 шт. |
На партию, но нее 1 экз. на к; изделий в оди] |
не ме- 1ждые 5 1 адрес |
|
PM_SERV.exe |
Компакт-диск с сервисной программой МГРИ, МПГР, ПИТ ME |
1 шт. |
На партию, но нее 1 экз. на к< изделий в оди1 |
не ме-окдые 10 I адрес |
|
Примечания
|
етанием ка). матика» | |||
рений мо-У «Воро-
осуществляется в соответствии с документом по поверке "Комплекс средств изме дульный КСИМ-03. Методика поверки МП-2201-0004-2011", утвержденным ФБ нежский ЦСМ» 30 июня 2011.
нормиро-р.), разре-воспроиз-
Перечень основных средств поверки (эталонов): калибратор-измеритель ванных сигналов 3M3001, ВПИ 25 мА, ПГ± (0,02 % измеряемого тока +2 ед. мл. шающая способность 1 мкА, калибратор электрических сигналов ТС-305, предел ведения генерации напряжения постоянного тока 120 мВ, ПГ±(0,03 % показаний + 0,005 мВ); калибратор давления РРС, от минус 0,85 до плюс 70000 кПа, ПГ ±0,05 % ; магазин сопротивления измерительный МСР-60М, от 0,01 до 1000 Ом, КТ 0,02/2 • 10 5.
Знак поверки наносится на лицевую панель модулей.
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководствах по эксплуатации:
ЦКЛГ.421431.001 РЭ «Преобразователь измерительный МКСИ-03. Руковэдство по эксплуатации»;
ЦКЛГ.405541.002 РЭ «Преобразователь измерительный ПИТ ME. Руководство по эксплуатации.
ЦКЛГ.426431.003 РЭ «Модуль питания и гальванического разделения МПГР. «Руководство по эксплуатации;
ЦКЛГ.426431.005 РЭ «Модуль гальванического разделения искробезопасный МГРИ. Руководство по эксплуатации»;
Нормативные документы, устанавливающие требования к комплексам средст з изме
рения модульного КСИМ-03ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
ИзготовительЗакрытое акционерное общество «Научно-производственное предприятие «Центрав-томатика» (ЗАО «НПП «Центравтоматика»)
Юридический адрес: Ростовская ул., д. 45«л», г. Воронеж, 394090
Тел.: (473) 237-50-40
Тел./факс: (473) 222-30-40, 22-32-52
ИНН 3663028158
E-mail: ko@centravtomat.ru
Web: www.centravtomat.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области» («Воронежский ЦСМ»)
ФБУ «Воронежский ЦСМ»
Регистрационный номер 30061- 10
Юридический адрес: Станкевича ул., д. 2, г. Воронеж, 394018
Тел./факс (473) 220 77 29
E-mail: mail@csm.vrn.ru
Web: www.csm-vrn.ru
