МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 мая 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/-----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O29D109BOOOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

V.

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Твердомеры универсальные

Integral 5

C

85657-22

29140, 29151

EASYDUR SRL, Италия

EASYDUR SRL, Италия

ОС

МП 34 261-2021

1 год

EASYDUR SRL, Италия

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург

29.12.2021

2.

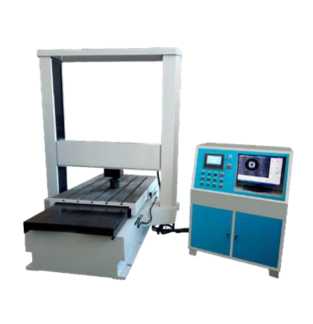

Твердомеры

ИТБ

С

85658-22

ИТБ-62-1-АС зав.№ ИТБ62-01.10.2020-1; ИТБ-3000-1-АЖ зав. № ИТБ3000-01.10.2020-1, ИТБ-3000-И-АЖ зав. № ИТБ3000-01.10.2020-2

Общество с ограниченной ответственностью "Метро-тест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск

Общество с ограниченной ответственностью "Метро-тест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск

ОС

1600-01-22 МП

1 год

Общество с ограниченной ответственностью "Метро-тест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск

ФБУ "Нижегородский ЦСМ", г. Нижний Новгород

10.02.2022

3.

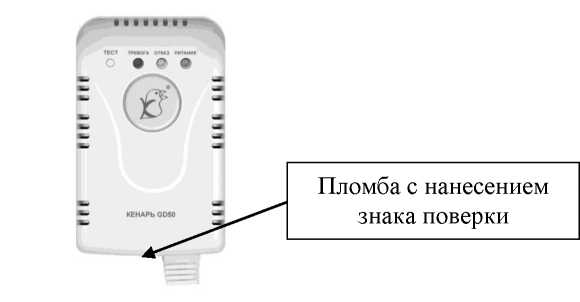

Сигнализаторы загазованности

Кенарь GD50

С

85659-22

5121090203 (модификация Кенарь GD50-CN), 5321090180 (модификация Кенарь GD50-C), 5221090103 (моди-

Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г.

Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г.

ОС

МП26.51.5 3-003474051872021

1 год

Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г.

ОАО "Мед-техника", г. Волгоград

25.11.2021

фикация Кенарь GD50-L), 5021090141 (модификация Кенарь GD50-N), 5321090179 (модификация Кенарь GD50-C), 5121090202 (модификация Кенарь GD50-CN), 5221090102 (модификация Кенарь GD50-L), 5321090178 (модификация Кенарь GD50-C), 5221090101 (модификация Кенарь GD50-L), 5121090201 (модификация Кенарь GD50-CN), 5021090142 (модификация Кенарь GD50-N)

Москва

Москва

Москва

4.

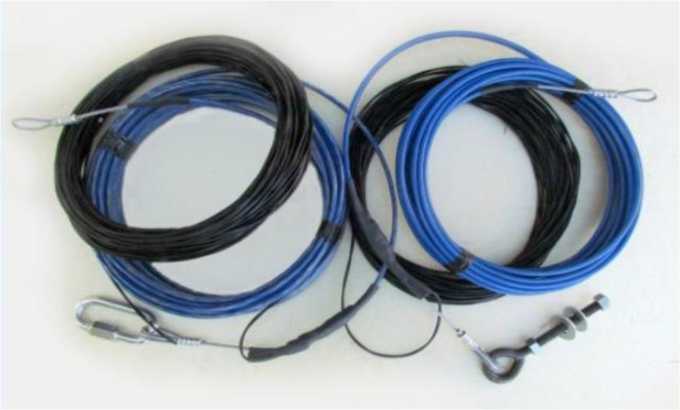

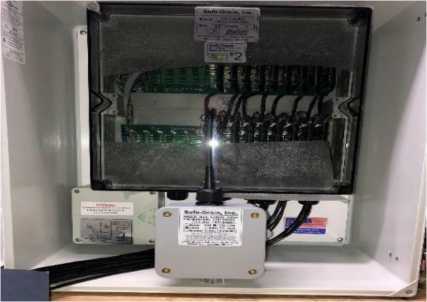

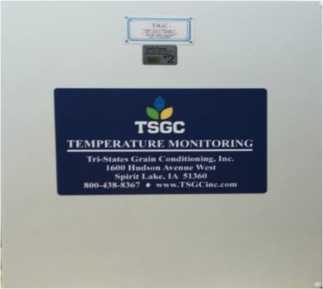

Система дистанционного контроля температуры

"Safetrac k"

Е

85660-22

498623

Общество с ограниченной ответственностью "ЧЕРКИЗОВО-МАСЛА" (ООО "ЧЕРКИЗОВО-МАСЛА"), Липецкая обл., г. Елец

Общество с ограниченной ответственностью "ЧЕРКИЗОВО-МАСЛА" (ООО "ЧЕРКИЗОВО-МАСЛА"), Липецкая обл., г. Елец

ОС

МП- 440/02 2022

2 года

Общество с ограниченной ответственностью "ЧЕРКИ ЗОВО- МАСЛА" (ООО "ЧЕР КИЗОВО-МАСЛА"), Липецкая обл., г. Елец

ООО "ПРОММАШ ТЕСТ", г. Москва

01.03.2022

5.

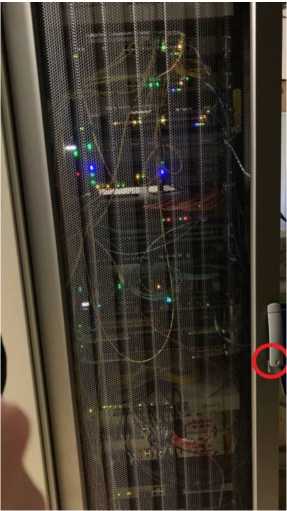

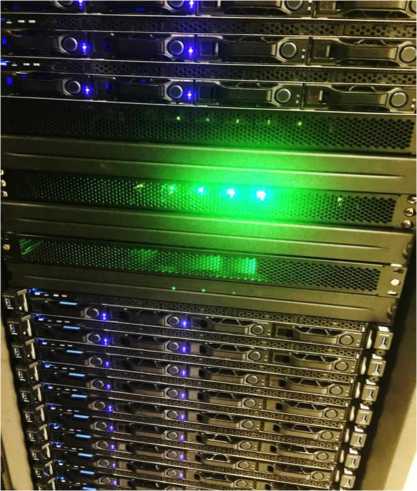

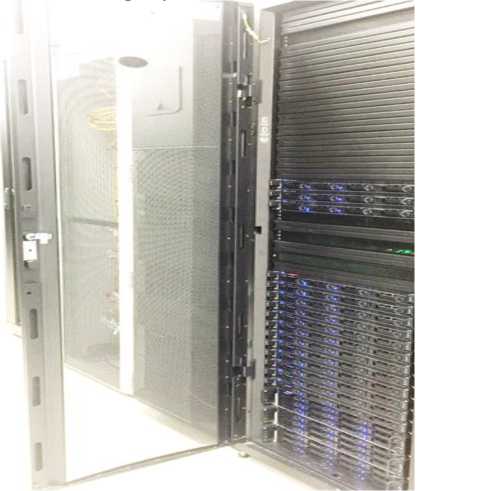

Системы измерений передачи данных

Nokia C MG_v11

С

85661-22

555ced18-1865-4522-a201-1298136d30b1; c795d04a-017a-

Nokia Solutions and Networks Oy, Финлян дия

Nokia Solutions and Networks Oy, Финляндия

ОС

МП5295-020464519432021

2 года

Nokia Solutions and Networks Oy, Финляндия

ООО "НТЦ СОТСБИ", г. Санкт-Петербург

14.03.2022

49f9-9a7c- 8346c9d2e220; c47c6113-e86b-4d06-bf9f-4d92461fb67b; d542f217-c4e7-4ba5-5ff379fe283c

6.

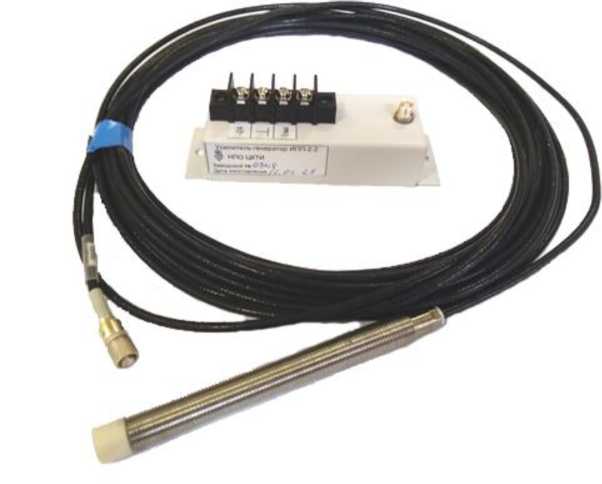

Преобразователи перемещений

ИПП-2-2

С

85662-22

0948, 0949

Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ"), г. Санкт-Петербург

Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ"), г. Санкт-Петербург

ОС

МП 26.51.66.13 1-07705762252 2022

2 года

Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

21.03.2022

7.

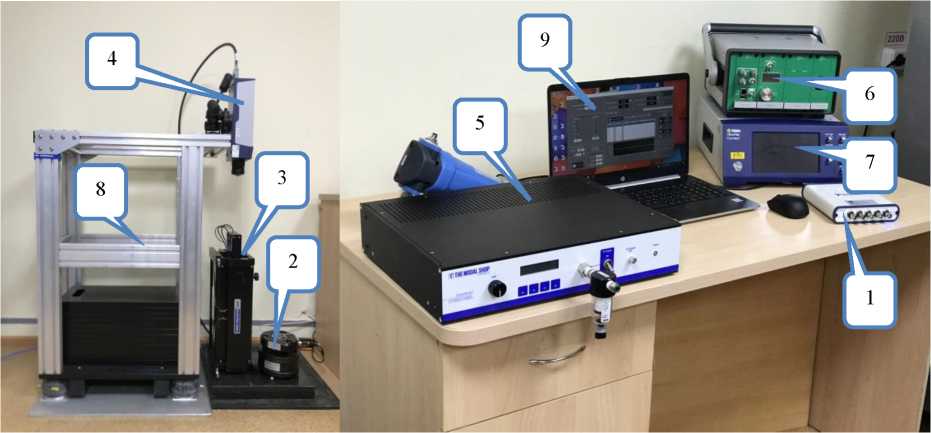

Виброустановка поверочная с лазерным виброметром

АТ- 9000- VFX

Е

85663-22

20020

Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва

Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва

ОС

МП 2520099-2022

2 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области" (ФБУ "Самарский ЦСМ"), г. Самара

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

21.03.2022

8.

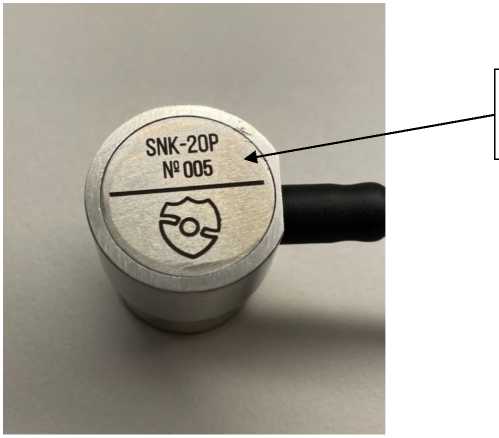

Преобразо-

SNK-

С

85664-22

002, 003, 004

Общество с

Общество с

ОС

СНК.43365

1 год

Общество с

АО "НИЦПВ",

22.03.2022

ватели акустической эмиссии

20P

ограниченной ответственностью "Стратегия НК" (ООО "Стратегия НК"), г. Екатеринбург

ограниченной ответственностью "Стратегия НК" (ООО "Стратегия НК"), г. Екатеринбург

0.001-2022 МП

ограниченной ответственностью "Стратегия НК" (ООО "Стратегия НК"), г. Екатеринбург

г. Москва

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО УК "Перспектива"

Обозначение отсутствует

Е

85665-22

83

Общество с ограниченной ответственностью "Электроконтроль" (ООО "Электроконтроль"), г. Москва

Общество с ограниченной ответственностью Управляющая Компания "Перспектива" (ООО УК "Перспектива"), г. Воронеж

ОС

МП 26.51/138/2 2

4 года

Общество с ограниченной ответственностью "Электроконтроль" (ООО "Электроконтроль"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

25.03.2022

10.

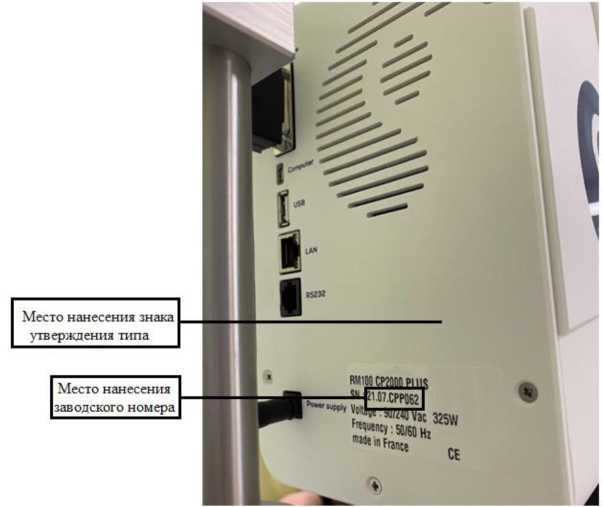

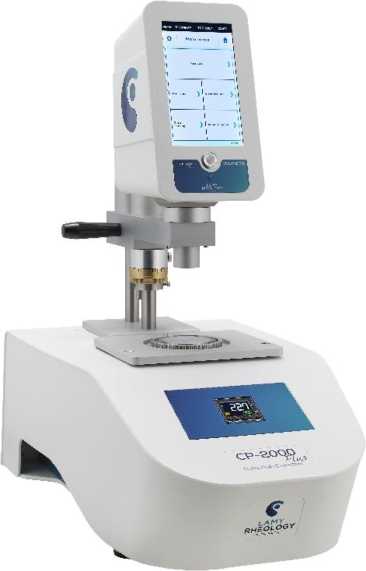

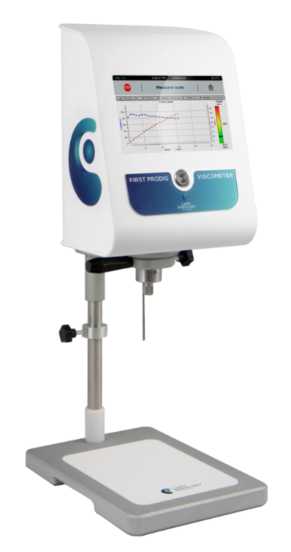

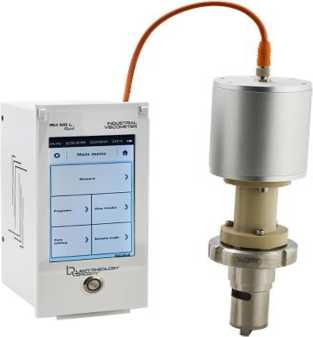

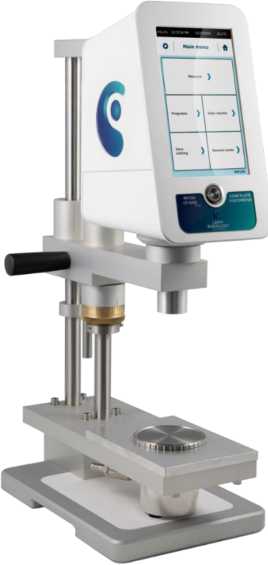

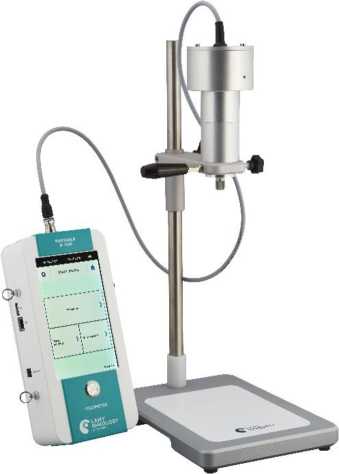

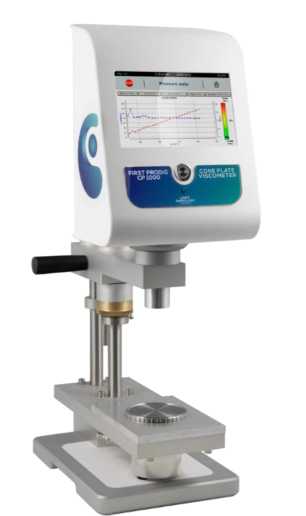

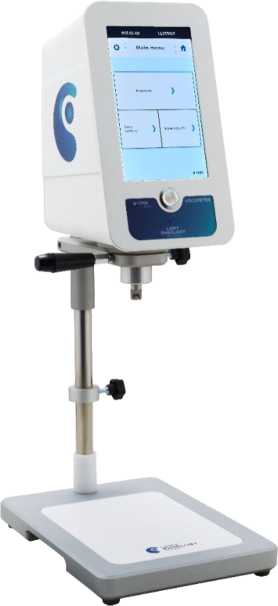

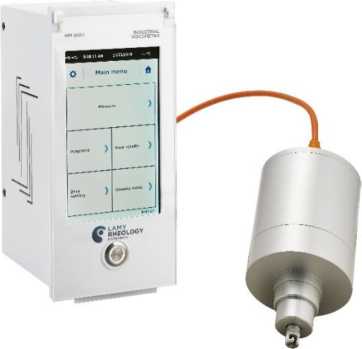

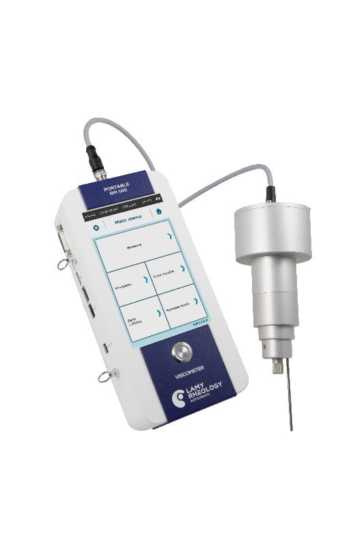

Вискозиметры ротационные

LAMY RHEOL OGY

С

85666-22

21.10.PF118FA; 21.07.CPP062

LAMY RHEOLOGY, Франция

LAMY RHEOLOGY, Франция

ОС

МП 23020158-2021

1 год

Общество с ограниченной ответственностью "Базис Групп" (ООО "Базис Групп"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

30.03.2022

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии ООО

Обозначение отсутствует

Е

85667-22

32

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

ОС

МП 26.51/137/2 2

4 года

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

ООО "Энерго-тестконтроль", г. Москва

25.03.2022

"Симбирская энергосбытовая компания" №32

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Орион"

Обозначение отсутствует

Е

85668-22

104

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й

ОС

МП 0232022

4 года

Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва

ООО "Спец-энергопроект", г. Москва

29.03.2022

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО Сбербанк (ЦОД "Сколково")

Обозначение отсутствует

Е

85669-22

001

Общество с ограниченной ответственностью "Альфа- Энерго" (ООО "Альфа-Энерго"), г. Москва

Публичное акционерное общество "Сбербанк России" (ПАО Сбербанк), г. Москва

ОС

МП 26.51/139/2 2

4 года

Общество с ограниченной ответственностью "Альфа- Энерго" (ООО "Альфа-Энерго"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

31.03.2022

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электри-

Обозначение отсутствует

Е

85670-22

001

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

Общество с ограниченной ответственностью "КЭС" (ООО "КЭС"), г. Краснодар

ОС

МИ 3000 2018

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике", г. Владимир

ООО "АСЭ", г. Владимир

04.02.2022

ческой энергии (АИИС КУЭ) ООО "КЭС" (5-я очередь)

15.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Остов"

Обозначение отсутствует

Е

85671-22

102

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й

ОС

МП 015 2022

4 года

Общество с ограниченной ответственностью "Стройэнерге-тика" (ООО "Стройэнерге-тика"), г. Москва

ООО "Спец-энергопроект", г. Москва

22.03.2022

16.

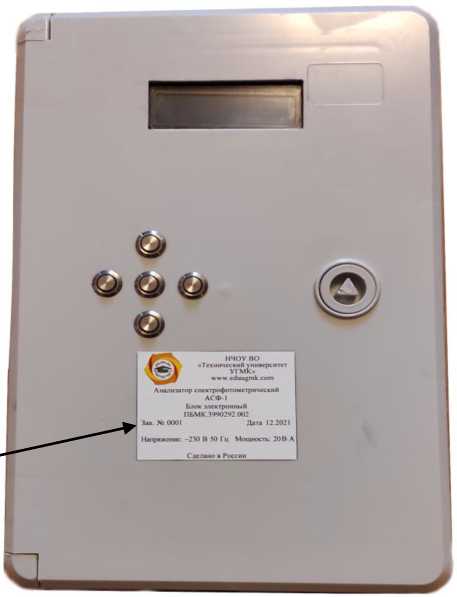

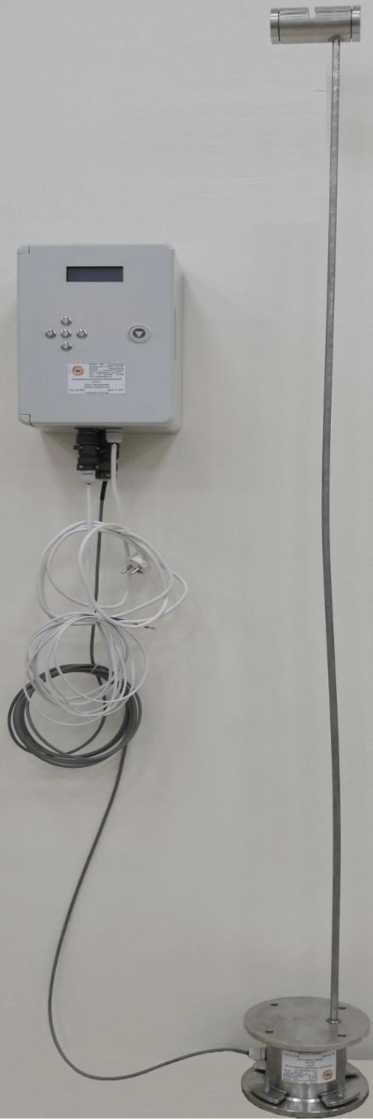

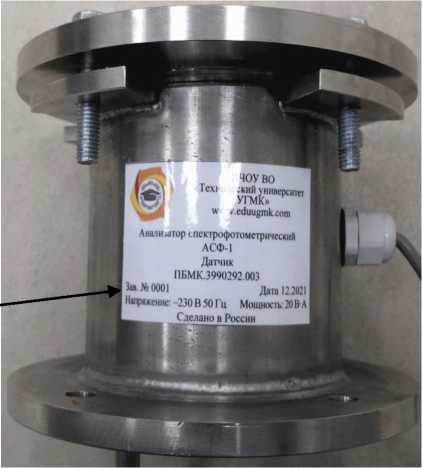

Анализаторы спектрофо-тометриче-ские

АСФ-1

Е

85672-22

0001, 0002

Негосударственное частное образовательное учреждение высшего образования "Технический университет УГМК" (НЧОУ ВО "Технический университет УГМК"), Свердловская область, г. Верхняя Пышма

Негосударственное частное образовательное учреждение высшего образования "Технический университет УГМК" (НЧОУ ВО "Технический университет УГМК"), Свердловская область, г. Верхняя Пышма

ОС

МП 112 223-2021

1 год

Негосударственное частное образовательное учреждение высшего образования "Технический университет УГМК" (НЧОУ ВО "Технический университет УГМК"), Свердловская область, г. Верхняя Пышма

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург

22.03.2022

17.

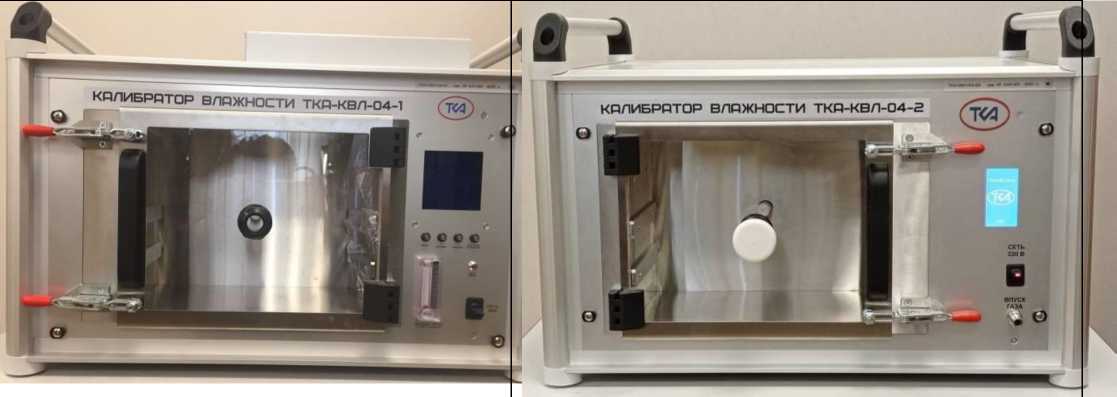

Калибраторы влажности

ТКА- КВЛ-04

С

85673-22

041-001; 042-001

Общество с ограниченной ответственностью "Научнотехническое

Общество с ограниченной ответственностью "Научнотехническое

ОС

МП 2411 0194-2022

1 год

ООО "НТП "ТКА", г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

06.04.2022

предприятие "ТКА" (ООО "НТП "ТКА"), г. Санкт- Петербург

предприятие "ТКА" (ООО "НТП "ТКА"), г. Санкт-Петербург

18.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Дан-ковский филиал АО "ЧМПЗ"

Обозна чение отсутствует

Е

85674-22

001

Общество с ограниченной ответственностью "Рустех" (ООО "Ру-стех"), г. Иваново

Публичное акционерное общество "Группа Черкизово" (ПАО "Группа Черкизово"), Московская обл., г. Кашира, д. Топканово

ОС

МП ЭПР- 478-2022

4 года

Общество с ограниченной ответственностью "Рустех" (ООО "Ру-стех"), г. Иваново

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

01.02.2022

19.

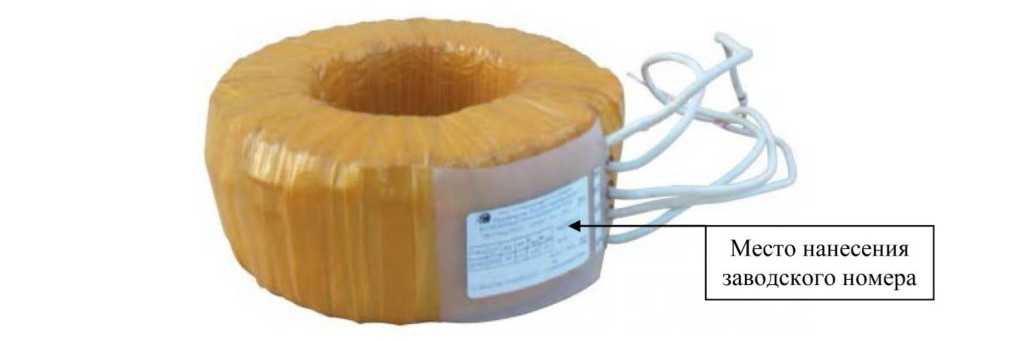

Трансформа торы тока

ТВУ- 110-50

Е

85675-22

388-А, 388-В,388- С, 437-А, 437-В, 437-С, 456-А, 456 В, 456-С, 457-А, 457-В, 457-С, 513- А, 513-В, 513-С, 706-А, 706-В, 706-С

ПО "Урал-электротяж-маш", г. Свердловск

ПО "Урал-электротяж-маш", г. Свердловск

ОС

ГОСТ 8.217-2003

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

05.04.2022

20.

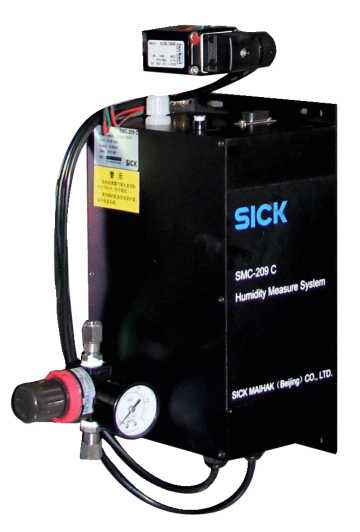

Анализаторы влажности

SMC- 209C

Е

85676-22

GA349220130112, GA349220130174

Фирма "SICK MAIHAK (Beijing) Co.,Ltd", Китай

Фирма "SICK MAIHAK (Beijing) Co.,Ltd", Китай

ОС

МП- 454/03 2022

1 год

Общество с ограниченной ответственностью "ЗИК" (ООО "ЗИК"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

09.03.2021

21.

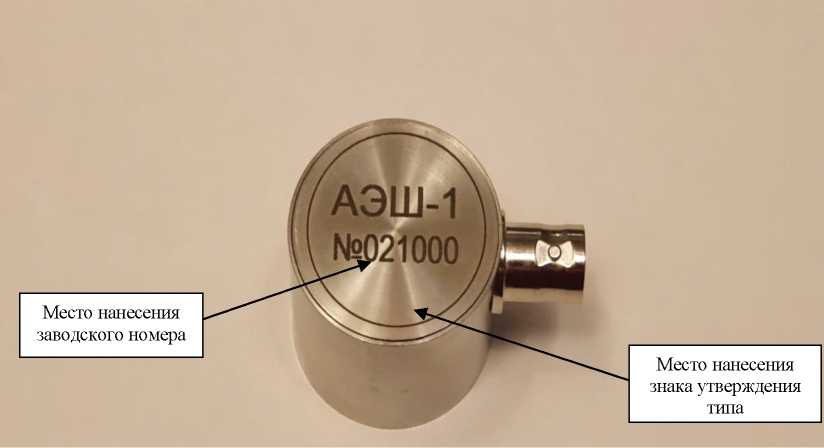

Преобразователи акустической эмиссии ши-

АЭШ-1

С

85677-22

021001, 021002, 021003

Общество с ограниченной ответственностью "БИЗОН

Общество с ограниченной ответственностью "БИЗОН

ОС

БГКН.4335 51-2021 МП

1 год

Общество с ограниченной ответственностью "БИЗОН

АО "НИЦПВ", г. Москва

19.10.2021

рокополос-ные

ЛТД" (ООО "БИЗОН ЛТД"), г. Саров Нижегородской обл.

ЛТД" (ООО "БИЗОН ЛТД"), г. Саров Нижегородской обл.

ЛТД" (ООО "БИЗОН ЛТД"), г. Саров Нижегородской обл.

22.

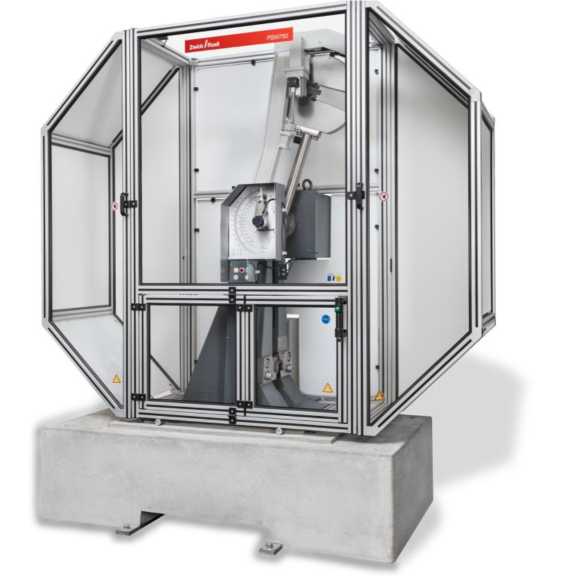

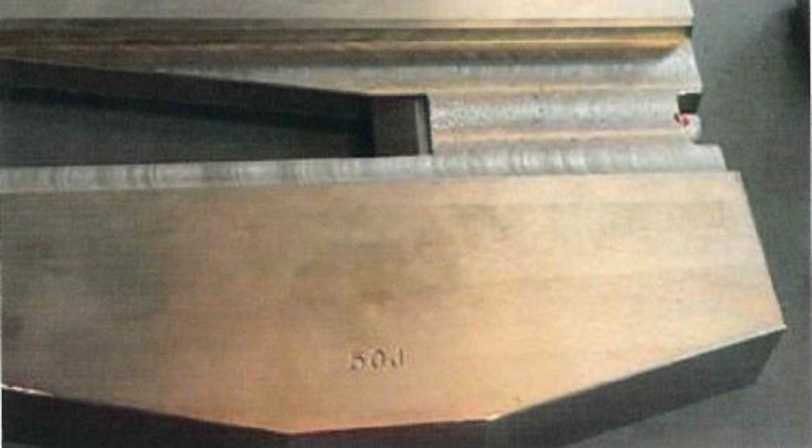

Копры маятниковые

HIT750P

С

85678-22

734344-2020

"ZwickRoell GmbH & Co. KG", Германия

"ZwickRoell GmbH & Co. KG", Германия

ОС

ТИнТ 263 2021

1 год

Общество с ограниченной ответственностью "ОМ-трэйдинг (оборудование и монтаж)", сокращенно ООО "ОМ-трэйдинг", г. Москва

ООО "Те-стИнТех", г. Москва

24.03.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Лист № 1 Регистрационный № 85657-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные Integral 5

Назначение средства измерений

Твердомеры универсальные Integral 5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.

Описание средства измерений

Принцип действия твердомеров основан:

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры состоят из устройства приложения нагрузки, измерительного блока, панели управления и камеры.

Встроенная панель управления используется для ввода исходных параметров, старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

Определение размеров отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью камеры, входящей в комплектность твердомера.

Нанесение знака поверки на твердомеры не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра твердомера, наносятся гравировкой на табличку (шильд), установленную на тыльной стороне корпуса твердомеров.

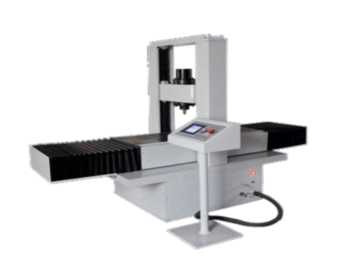

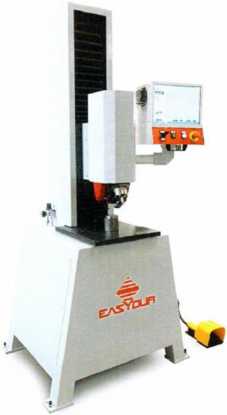

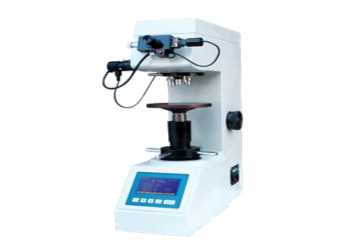

Общий вид твердомеров представлен на рисунке 1.

Пломбирование твердомеров универсальных Integral 5 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров - встроенное. ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UNIVERSED
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики твердомеров по шкалам Бринелля

Шкала Бринелля	Испытательные нагрузки, Н	Пределы допускаемого относительного отклонения испытательных нагрузок, %
5/62,5 HB(HBW)	612,9	±1,0
2,5/62,5 HB(HBW)
2,5/187,5 HB 2,5/187,5 HBW	1839
10/250 HB(HBW)	2452
5/250 HB(HBW)
10/500 HB(HBW)	4903
5/750 HB 5/750HBW	7355
10/1000 HB(HBW)	9807
10/3000 HB 10/3000 HBW	29420

Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твердости	Диапазоны измерений твердости по шкалам Бринелля, НВ (HBW)
	от 8 до 50 включ.	св. 50 до 95 включ.	св. 95 до 200 включ.	св. 200 до 450 включ.	св. 450 до 650 включ.
	Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля HB(HBW)
5/62,5 HB(HBW) 10/250 HB(HBW)	±1,5		—	—	—
10/500 Hb(hBw)	±1,5	±2,9	—	—	—
2,5/62,5 HB(HBW) 5/250 HB(HBW) 10/1000 HB(HBW)	±1,5	±2,9	±6,0	—	—
2,5/187,5 HB 5/750 HB 10/3000 HB	—	—	±6,0	±13,5	—
2,5/187,5 HBW 5/750 HBW 10/3000 HBW	—	—	±6,0	±13,5	±19,5

Таблица 4 - Метрологические характеристики твердомеров по шкалам Роквелла и

Супер-Роквелла

Испытательные нагрузки, Н		Пределы допускаемого относительного отклонения испытательных нагрузок, %
Предварительная	Основные	Предварительная	Основные
Шкала Роквелла
98,07	588,4; 980,7; 1471	±2,0	±0,5
Шкала Супер-		’оквелла
29,42	147,1; 294,2; 441,3	±2,0	±0,66

Таблица 5 - Метрологические характеристики твердомеров по шкалам Роквелла

Обозначение шкалы Роквелла	Диапазоны измерений твердости по шкалам Роквелла	Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла
HRA	от 70 до 93 HRA	±1,2 HRA
HRB	от 25 до 100 HRB	±2,0 HRB
HRC	от 20 до 35 HRC включ. св. 35 до 55 HRC включ. св. 55 до 70 HRC	±2,0 HRC ±1,5 HRC ±1,0 HRC

Таблица 6 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла

Обозначение шкалы Супер-Роквелла	Диапазоны измерений твердости по шкалам Супер-Роквелла	Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла
HRN15	от 70 до 94 HRN15	±1,0 HRN15
HRN30	от 40 до 76 HRN30 включ.	±2,0 HRN30
	св. 76 до 86 HRN30	±1,0 HRN30
HRN45	от 20 до 78 HRN45	±2,0 HRN45
HRT30	от 15 до 82 HRT30	±2,0 HRT30

Таблица 7 - Метрологические характеристики твердомеров по шкалам Виккерса

Испытательные нагрузки, Н	Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Виккерса, %
98,07	±1,0
294,2
490,3
980,7

Таблица 8 - Метрологические характеристики твердомеров по шкалам Виккерса

Обозначение шкалы Виккерса	Диапазон измерения твердости по шкалам Виккерса HV
	от 50 до 150 включ.	св. 150 до 250 включ.	св. 250 до 525 включ.	св. 525 до 1500 включ.
	Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса HV
HV10	±4,5	±7,5	±15,8	±45,0
HV30
HV50
HV100

Таблица 9 - Метрологические характеристики камеры

Наименование характеристики	Значение
Диапазон измерений, мм	от 0 до 8
Пределы допускаемой абсолютной погрешности измерений диаметров (для шкал Бринелля), мм - на одно миллиметровое деление - на всю длину шкалы	±0,01 ±0,02
Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса), мм - в поддиапазоне от 0 до 0,040 мм включ. - в поддиапазоне св. 0,200 до верхнего предела измерений, мм	±0,0004 ±0,002
Пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,040 до 0,200 включ., мм, %	±1,0

Таблица 10 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение, В	220 ± 22
- частота, Гц	50 ± 1
Потребляемая мощность, Вт, не более	1
Диаметр шарика для шкал Бринелля, мм	2,5; 5,0; 10,0
Габаритные размеры твердомера, мм, не более - высота	2000
- ширина	1300
- глубина	720
Масса, кг, не более	500
Условия эксплуатации: - температура окружающей среды, °С	от +18 до +25
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист инструкции по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Твердомер универсальный в составе: - устройство приложения нагрузки - измерительный блок - панель управления - камера	Integral 5	1 шт.
Инструкция по эксплуатации Integral 5	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Проведение испытаний» Инструкции по эксплуатации Integral 5.

Нормативные документы, устанавливающие требования к твердомерам универсальным Integral 5

Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса

Техническая документация EASYDUR SRL, Италия

Правообладатель

EASYDUR SRL, Италия

Адрес: Via Maja 5 - 21051 Arcisate - Varese - Italia

Телефон: +39 0332 203626

Web-сайт: www.easydur.com

E-mail: info@easydur.com

Изготовитель

EASYDUR SRL, Италия

Адрес: Via Maja 5 - 21051 Arcisate - Varese - Italia

Телефон: +39 0332 203626

Web-сайт: www.easydur.com

E-mail: info@easydur.com

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Тел.: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Лист № 1 Регистрационный № 85658-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры ИТБ

Назначение средства измерений

Твердомеры ИТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка

Твердомеры состоят из устройства приложения нагрузки (механизированного или автоматического), блока управления процессом испытаний (ЖК-дисплей с набором функциональных клавиш, сенсорный экран или система тяг и рычагов) и обработки (вывода) результатов измерений (цифровое индикаторное устройство, встроенная оптическая система, микроскоп, система анализа изображения (далее-САИ) и (или) персональный компьютер (далее-ПК) с программным обеспечением (далее-ПО).

Твердомеры изготавливаются в шестнадцати модификациях, отличающихся степенью автоматизации, способом и местом расположения органов управления процессом испытаний и обработкой (выводом) результатов измерений.

Структура условного обозначения твердомеров ИТБ:

ИТБ-XXXX-A-BCD, где:

ИТБ - испытательный твердомер Бринелля;

ХХХХ - максимальная испытательная нагрузка: (62,5; 3000) кгс;

А - исполнение твердомера (I - встроенная оптическая система измерения отпечатков или (и) подключение к ПК с ПО; II - измерение отпечатка при помощи микроскопа и (или) САИ); III - встроенная система автоматического измерения отпечатков)

В - рабочий цикл испытания (М - механизированный; А - автоматический);

С - вид отсчетного устройства контроля нагрузки (без обозначения - аналоговый индикатор; (С - сенсорный экран или (и) ПК с ПО; Ж - ЖК-дисплей с кнопочным управлением или (и) ПК с ПО) - цифровой индикатор));

D - дополнительная функция (Б - большой стол; Д - дугообразный стол; П - подвижный стол, У - увеличенная рабочая зона).

На силовой раме твердомера установлена маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде буквенноцифрового кода, состоит из арабских цифр и букв латинского алфавита, наносится типографским способом.

Пломбирование твердомеров ИТБ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера.

Знак поверки наносится на свидетельство о поверке.

Фотографии общего вида твердомеров представлены на Рисунках 1-16.

г

Рисунок 10. Общий вид твердомеров ИТБ-3000-11-АЖ

Программное обеспечение

Твердомеры ИТБ, оснащенные механизированным или автоматическим устройствами выбора нагрузки, имеют возможность обмена данными с ПК при помощи ПО.

ПО предназначено для управления твердомером, сохранения результатов испытаний на жёстком диске для дальнейшей обработки, вывода информации о результатах испытаний (в виде таблицы, протокола) на дисплей ПК с возможностью дальнейшей распечатки, а также осуществляет экспорт результатов испытания для возможности анализа данных за пределами программного комплекса.

Программное обеспечение защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	M-Test Твердомер
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Твердомеры оснащенные системой анализа изображения (САИ) имеют возможность обмена данными с ПК при помощи ПО.

ПО предназначено для отображения и анализа отпечатков.

Программное обеспечение защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	M-Test Твердомер
Номер версии (идентификационный номер ПО)	не ниже 2.0
Цифровой идентификатор ПО	-

Твердомеры ИТБ с цифровым устройством индикации имеют в своем составе встроенное программное обеспечение «М-Test TV» (далее-ПО). ПО предназначено, для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на внешний дисплей.

Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения указаны в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения:

Идентификационные данные (признаки)	Значение
Идентификационное наименование	M-Test TV
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики представлены в таблицах 4-6.

Таблица 4 - Метрологические характеристики твердомеров ИТБ

Наименование характеристики	Значение
1	2	3	4	5	6	7	8	9	10
Модификация	ИТБ-62,5Л-АС	ни cf W н S	НН cf W н S	ИТБ-3000-ЦП; Ш)-АС	ИТБ-3000-!(П)-АЖ	ИТБ-3000-!(П)-АСУ	mb-3000-I-MC(I(n)M^	ИТБ-3000-П-АЖД(АЖБ)	ИТБ-3000-П(Ш)-АЖП
Шкалы твердости	HB			HB, H			[BW
Диапазон испытательных нагрузок, Н (кгс)	от 9,88 (1) до 612,9 (62,5)			от 612,9 (62,5) до 29420 (3000)			от 1839 (187,5) до 29420 (3000)
Пределы допускаемой относительной погрешности испытательных нагрузок, %	±1,0

Таблица 4 - Продолжение

1	2	3	4	5	6	7	8	9	10
Пределы допускаемой
относительной
погрешности твердомера,%					±3,0
Диапазон измерений твердости, НВ (HBW)	от 8 до 450			от 8 до 450 от 95 до 650

Таблица 5 - Технические характеристики твердомеров ИТБ

Наименование характеристики	Значение
1	2	3	4	5	6	7	8	9	10
Модификация	ИТБ-62,5-1-АС	ни cf W н S	НН cf W н S	ИТБ-3000-!(П; Ш)-АС	ИТБ-3000-!(П)-АЖ	ИТБ-3000-!(П)-АСУ	ИТБ-3000-!-МС(1(П)МЖ)	ИТБ-3000-11-АЖД(АЖБ)	ИТБ-3000-П(Ш)-АЖП
Диапазон времени
выдержки, с				от 0 до 180
Габаритные размеры твердомера, мм, не более*
- длина	790	720	680	1040	910	1040	910	1050	2000
- ширина	500	400	580	620	720	620	600	750	1500
- высота	810	650	880	1180	1060	1180	1060	1900	2000
Масса, кг, не более*	90	110	110	210	210	205	240	450	3000
Характеристики микроскопа:
- общее увеличение				20х
- диапазон показаний, мм				от 0 до 8
- отклонение, мм				± 0,02
Характеристики системы анализа изображения:
- диапазон увеличения;				от 20х до 200х
- матрица, Мпикс;					2
- разрешение, пикс				1600х1280
*по согласованию с заказчиком габаритные размеры и масса изделия могут быть изменены

Таблица 6 - Общие технические характеристики твердомеров.

Наименование параметра	Значение параметра
Параметры   электрического   питания   для   твердомеров   с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более	220 ±22 400
Средний срок службы твердомеров, лет, не менее	10
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +28 до 80 от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 7 - Комплектность твердомеров ИТБ

Наименование	Примечание	Количество
1	2	3
Твердомер	модификация по заказу	1 шт.
Индентор 0 1,0 мм	По заказу	1 шт.
Индентор 0 2,0 мм		1 шт.
Индентор 0 2,5 мм*		1 шт.
Индентор 0 5,0 мм*		1 шт.
Индентор 0 10,0 мм*		1 шт.
Микроскоп	В зависимости от модификации твердомера	1 шт.
Система анализа изображения (САИ) в составе: - цифровой микроскоп - персональный компьютер - переносной носитель информации с ПО	По заказу	1 к-т.
ПК с ПО	По заказу	1 к-т.
Встроенный или выносной минипринтер**		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.
* в зависимости от модификации; ** по согласованию

Сведения о методиках (методах) измерений

Твердомеры ИТБ «Руководство по эксплуатации» Раздел 9 - Проведений испытаний.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»:

ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля»;

Технические условия МРСЕ.441118.016ТУ «Твердомеры ИТБ, ИТР, ИТРС, ИТВ, ИТБРВ»

Правообладатель

Общество с ограниченной ответственностью «Метротест» (ООО «Метротест») ИНН 0264052072

Юридический адрес и место осуществления деятельности: 452683, Россия, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 19 А, строение 3.

Тел.: 8(34783) 3-66-13

Web-сайт: www.metrotest.ru

Е-mail: info@metrotest.ru

Изготовитель

Общество с ограниченной ответственностью «Метротест» (ООО «Метротест») ИНН 0264052072

Юридический адрес и место осуществления деятельности: 452683, Россия, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 19 А, строение 3.

Тел: 8(34783) 3-66-13

Web-сайт: www.metrotest.ru

Е-mail: info@metrotest.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1

Тел:Факс: 8 800 200 22 14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Уникальный номер записи об аккредитации в Реестре в реестре аккредитованных в области обеспечения единства измерений № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Регистрационный № 85659-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы загазованности Кенарь GD50

Назначение средства измерений

Сигнализаторы загазованности Кенарь GD50 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания метана (CH4), пропана (C3H8) и оксида углерода (CO) в воздухе жилых, бытовых, коммунально-бытовых, административных и общественных помещений и выдаче сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия сигнализаторов по каналу контроля содержания метана (CH4) или пропана (C3H8) - полупроводниковый, по каналу контроля содержания оксида углерода (CO) -электрохимический, основанные на регистрации изменения электрохимических характеристик сенсора в зависимости от содержания контролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу срабатывания. При повышении уровня выходного сигнала относительно уровня опорного сигнала, компаратор выдает сигнал на срабатывание сигнализации.

Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены электронный блок, состоящий из блока питания, один или два (в зависимости от модификации) измерительных модуля с сенсорами и устройство сигнализации, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации.

Сигнализаторы выпускаются в следующих модификациях:

• - Кенарь GD50-C - сигнализаторы контроля содержания оксида углерода (CO);

• - Кенарь GD50-N - сигнализаторы контроля содержания метана (CH4);

• - Кенарь GD50-L - сигнализаторы контроля содержания пропана (C3H8);

• - Кенарь GD50-CN - сигнализаторы контроля содержания оксида углерода (CO) и метана (CH4).

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.

Рисунок 1 - Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки)

Программное обеспечение

Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении установленного значения нижнего концентрационного предела распространения пламени (далее - НКПР) метана (CH4), пропана (C3H8) или порогового значения концентрации оксида углерода (CO).

ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера в руководстве по эксплуатации (паспорте) сигнализатора.

ПО является метрологически значимым.

Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.

Конструктивно сигнализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО сигнализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	ПГ
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Определяемый компонент	Пороги срабатывания сигнализации	Пределы допускаемой абсолютной погрешности срабатывания сигнализации
Кенарь GD50-C	оксид углерода (CO)	100 мг/м3	±25 мг/м3
Кенарь GD50-N	метан (CH4)	10 % НКПР*	±5 % НКПР*
Кенарь GD50-L	пропан (C3H8)	10 % НКПР*	±5 % НКПР*
Кенарь GD50-CN	оксид углерода (CO)	100 мг/м3	±25 мг/м3
	метан (CH4)	10 % НКПР*	±5 % НКПР*

- НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время срабатывания сигнализации, с, не более: - по каналу контроля содержания метана (CH4)	50
- по каналу контроля содержания пропана (C3H8)	50
- по каналу контроля содержания оксида углерода (CO)	300
Время выдачи сигнала для срабатывания клапана, с, не более	15
Время прогрева, с, не более	180
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В	от 197 до 243
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, Вт, не более	3,0
Габаритные размеры корпуса сигнализаторов (длинахширинахвысота), мм, не более	110х70х40
Масса, кг, не более	0,15
Рабочие условия измерений: - температура окружающей среды, оС	от 0 до +55
- атмосферное давление, кПа	от 84,0 до 106,7
- относительная влажность при температуре окружающей среды +25 °С, %	от 20 до 95
Средний срок службы, лет	5
Средняя наработка на отказ, ч	50000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сигнализатор загазованности Кенарь GD50*	-	1 шт.
Пластина крепежная	-	1 шт.
Крепежный комплект	-	1 шт.
Руководство по эксплуатации	РЭ 26.51.53-003-47405187-2021	1 экз.
Паспорт	ПС 26.51.53-003-47405187-2021	1 экз.
* - Исполнение в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение и область применения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 26.51.53-003-47405187-2021 «Сигнализаторы загазованности Кенарь GD50. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Премьер Групп» (ООО «Премьер Групп»)

Место нахождения и адрес юридического лица: 107078, г. Москва, Мясницкий проезд, д.4, стр.1, эт. 3, помещение I, комн. 6

ИНН 9701006825

Изготовители

Общество с ограниченной ответственностью «Премьер Групп» (ООО «Премьер Групп»)

Адрес деятельности: 140730, Московская область, г. Рошаль, ул. Косякова, дом 18, зд. 202, блок 3, этаж 3, пом. 24.

Место нахождения и адрес юридического лица: 107078, г. Москва, Мясницкий проезд, д.4, стр.1, эт. 3, помещение I, комн. 6

ИНН 9701006825

Испытательный центр

Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)

Место нахождения и адрес юридического лица: 400002, Волгоградская область, г. Волгоград, ул. Революционная, 57 А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311945 от 15.11.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Регистрационный № 85660-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система дистанционного контроля температуры «Safetrack»

Назначение средства измерений

Система дистанционного контроля температуры «Safetrack» (далее по тексту - система) предназначена для измерений и преобразования сигналов термопар в значения температуры зерна и продуктов его переработки при хранении в складах силосного типа на предприятии.

Описание средства измерений

К данному типу относится система дистанционного контроля температуры «Safetrack» с заводским № 498623, установленной на ООО «ЧЕРКИЗОВО-МАСЛА», расположенного в городе Елец, Липецкой области.

Принцип действия системы основан на измерении сигналов от дистанционных сканеров, измеряющих температуру по принципу термопар, которые расположены в различных точках зернохранилища, с последующим преобразованием этих сигналов в значения измеряемой температуры.

Конструктивно система состоит из дистанционных сканеров, размещенных в силосах, соединительные кабели которых подключены к коммутационной коробке. В коммутационной коробке расположены контроллеры программируемые Simatic S7-1200 (номер в Федеральном информационном фонде средств измерений 63339-16), которые в свою очередь передают данные по протоколу MODBUS через линию связи RS485 на персональный компьютер, с установленным программным обеспечением «SCADA». Составляющие системы представлены на рисунках 1-2.

Заводской 498629 нанесен на шильдик корпуса распределительной коробки методом штамповки.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из двух частей:

• - внутреннего ПО STEP 7 Basic (TIA Portal);

• - внешнего ПО «SCADA».

Метрологически значимая часть ПО сохранена во внутреннем ПО STEP 7 Basic (TIA Portal), которое не дает доступ к программным микрокодам измерительных модулей и не позволяет вносить изменения в ПО.

Внешнее ПО «SCADA» устанавливается на персональный компьютер пользователя системы и не имеет доступа к индивидуальным настройкам сенсоров и измерительных модулей.

Идентификационные данные программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	Внутреннее ПО	Внешнее ПО
Идентификационное наименование ПО	STEP 7 Basic (TIA Portal)	«SCADA»
Номер версии (идентификационный номер) ПО	не ниже V 13	не ниже 1.0

Уровень защиты программного обеспечения - «высокий» в соответствии с

Р 50.2.077.2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -40 до +85
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Показатель тепловой инерции, с, не более	120
Количество датчиков, шт., не более	20
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность, не более	80
- атмосферное давление, кПа	от 84,0 до 106,0
Габаритные размеры измерительного блока, мм, не более - длина	600
- высота	250
- ширина	600
Масса измерительного блока, кг, не более	10
Габаритные размеры датчиков, мм, не более - диаметр корпуса	500
- длина	500
Масса датчика, кг, не более	15

Знак утверждения типа

наносится на титульные лист руководства по эксплуатации типографским способом

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система дистанционного контроля температуры	«Safetrack»	1 шт.
Руководство по эксплуатации	SAFETRACK.01.001TO	1 экз.
Руководство пользователя	SCADA	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Использование SCADA» руководства пользователя.

Нормативные и технические документы, устанавливающие требования к системе дистанционного контроля температуры «Safetrack»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Правообладатель

Общество с ограниченной ответственностью     «ЧЕРКИЗОВО-МАСЛА»

(ООО «ЧЕРКИЗОВО-МАСЛА»)

ИНН 4821049973

Адрес: Российская Федерация, Липецкая область, город Елец 399776, Липецкая область, город Елец, улица 8 Марта, дом 100, кабинет 312

Телефон: +7 (495) 660-24-40

E-mail: info@cherkizovo.com

Изготовитель

Общество с ограниченной ответственностью     «ЧЕРКИЗОВО-МАСЛА»

(ООО «ЧЕРКИЗОВО-МАСЛА»)

ИНН 4821049973

Адрес: Российская Федерация, Липецкая область, город Елец 399776, Липецкая область, город Елец, улица 8 Марта, дом 100, кабинет 312

Телефон: +7 (495) 660-24-40

E-mail: info@cherkizovo.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ    ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Телефон: +7 (495) 775-48-45

E-mail: info@prommashtest.ru

Уникальный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Лист № 1 Регистрационный № 85661-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений передачи данных Nokia_CMG_v11

Назначение средства измерений

Системы измерений передачи данных Nokia_CMG_v11 (далее - СИПД), предназначены для измерений объемов (количества) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание средства измерений

Принцип действия СИПД основан на формировании тарификационных записей (CDR) по каждому абоненту на основании учета использованных сетевых ресурсов для каждого сеанса приема/передачи данных.

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями шлюза пакетной передачи данных подвижной радиотелефонной связи Cloud Mobile Gateway (CMG), версии ПО 11.0, входящего в состав оборудования пакетного ядра сетей подвижной радиотелефонной связи Nokia Cloud Packet Core, версий ПО 19, 20, производства Nokia Solutions and Networks Oy, Финляндия, предназначенного для применения на сети связи общего пользования в качестве обслуживающего шлюза, шлюза взаимодействия с сетями, использующими технологию с коммутацией пакетов, и оборудования, реализующего функции реализации правил политики и тарификации, в составе оборудования коммутации сетей подвижной радиотелефонной связи стандарта LTE, с реализацией функций: шлюзового узла поддержки пакетной передачи данных оконечно-транзитного узла связи сетей подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS; оборудования, реализующего функции доступа к оборудованию коммутации стандарта LTE из сети Интернет при использовании доступа UTWAN.

СИПД Nokia_CMG_v11 выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных платформ ATCA и x86 based IT COTS HW. На базе платформы ATCA: по модульному принципу (плата-полка-статив); на базе платформы x86 based IT COTS HW - в виде серверов (сервер-статив). Оборудование размещается в стойке/стативе, двери которой блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, серверов и обеспечивает ограничение несанкционированного доступа к процессорным устройствам и устройствам хранения.

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 -3.

Рисунок 3 - Место блокировки от несанкционированного доступа к стойке с оборудованием

Индицирование серийного номера СИПД, обеспечивающего идентификацию каждого экземпляра средств измерений, осуществляется при участии технического персонала, обслуживающего СИПД, в соответствии с эксплуатационной документацией на оборудование с измерительными функциями.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 11, управляет функционированием оборудования.

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция оборудования исключает возможность несанкционированного влияния на программного обеспечения (метрологически значимую часть ПО) и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименовании программного обеспечения	Cloud Mobile Gateway Release 11.0.
Номер версии (идентификационный номер) программного обеспечения	TiMOS-MG-C-11.0
Цифровой идентификатор программного обеспечения	Каждый бинарный модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) в R&D.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Характеристика	Значение
Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 10 байт до 100 Мбайт, байт	±10
Вероятность неправильного представления исходных данных для тарификации, не более	0,0001

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
СИПД в составе оборудования	-	1 шт.
Руководство по эксплуатации	5295-020-46451943-2021РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных

Nokia_CMG_v11. Руководство по эксплуатации. 5295-020-46451943-2021РЭ»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии

Стандарт предприятия 5295-020-46451943-2021СП

Правообладатель

Nokia Solutions and Networks Oy, Финляндия

Адрес: Karakaari 7, 02610 Espoo, Finland

W eb -сайт: https://networks.nokia.com/

E-mail: press.services@nokia.com

Изготовитель

Nokia Solutions and Networks Oy, Финляндия

Адрес: Karakaari 7, 02610 Espoo, Finland

W eb -сайт: https://networks.nokia.com/

E-mail: press.services@nokia.com

Испытательный центр

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)

Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещение 14Н офис А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Аттестат аккредитации ООО «НТЦ СОТСБИ» по проведению испытаний средств измерений в целях утверждения типа № RA RU 312112 выдан 25 апреля 2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» мая 2022 г. № 1276

Лист № 1 Регистрационный № 85662-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи перемещений ИПП-2-2

Назначение средства измерений

Преобразователи перемещений И1П1-2-2 (далее - преобразователи) предназначены для бесконтактных измерений и преобразования значений виброперемещения и относительного статического осевого перемещения в пропорциональное напряжение.

Описание средства измерений

1ринцип действия преобразователей основан на взаимодействии электромагнитного поля и вихревых токов Фуко, возникающих в металлическом объекте контроля под воздействием электромагнитного поля. Катушка индуктивности, размещённая в головке модулятора, является основным элементом схемы высокочастотного автогенератора. Катушка питается током высокой частоты и вызывает в пространстве вокруг себя переменное магнитное поле. В металлическом объекте, помещенном в эту зону, возникают вихревые токи Фуко. 1о закону Ленца - эти токи стремятся компенсировать вызвавшую их причину. Таким образом, они вызывают индукцию, противоположную по знаку индукции катушки, что приводит к уменьшению ее коэффициента самоиндукции. Влияние противодействующего поля приводит к изменению амплитуды высокочастотного сигнала автогенератора пропорционально изменению величины зазора между торцом модулятора и металлической поверхностью объекта. 1итание модулятора осуществляется через усилитель-генератор переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между модулятором и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет бесконтактно проводить: статические измерения осевого перемещения (зазора); динамические измерения виброперемещения (относительного зазора).

Конструктивно преобразователи состоят из модулятора и усилителя-генератора. В корпусе усилителя-генератора пылевлагозащитного исполнения, являющегося и электромагнитным экраном, размещена печатная плата с радиоэлементами автогенератора и усилителя. Модулятор представляет собой полый металлический стержень с наружной резьбой М10х1. На одном конце стержня расположена чувствительная головка, запрессованная в термостойкую пластмассу, в виде катушки индуктивности. Катушка индуктивности модулятора соединена с кабелем, проходящим внутри стержня, залитого компаундом. Кабель модулятора подключается к усилителю-генератору с помощью высокочастотного разъема, расположенного на верхней части корпуса. 1одача питающего напряжения и съем выходного сигнала с усилителя-генератора производится с помощью колодки, расположенной на верхней части корпуса.

1ломбирование преобразователей не предусмотрено.

Нанесение знака поверки на преобразователи не предусмотрено.

Маркировка преобразователей наносится на кабель модулятора и корпус усилителя-генератора в виде таблички устройства (шильдик) в буквенно-числовом формате и содержит сведения о наименовании изделия, заводском номере в числовом формате, дате изготовления и товарном знаке предприятия-изготовителя.

Общий вид преобразователей ИПП-2-2 приведен на рисунке 1.

Рисунок 1 - Общий вид преобразователей ИПП-2-2

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение коэффициента преобразования, В/мм	8
Диапазон динамических измерений виброперемещения (размах), мкм	от 10 до 500
Диапазон рабочих частот (при измерении виброперемещения), Г ц	от 8 до 500
Диапазон измерений относительного статического осевого перемещения, мм	от 0 до 2
Отклонение коэффициента преобразования от номинального значения, %, не более	±5
Нелинейность амплитудной характеристики, %, не более	±5
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более: от 8 до 80 Гц включ.	±5
свыше 80 до 500 Гц	±15
Пределы допускаемой основной относительной погрешности измерений относительного статического осевого перемещения, %	±5
Пределы допускаемой основной относительной погрешности измерений виброперемещения (размах) на базовой частоте 40 Гц, %	±5

Наименование характеристики	Значение
Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающей среды в диапазоне рабочих температур (относительно температуры 20 °С), %	±5
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием относительной влажности на преобразователь, %	±2
Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, %	от +15 до +25 от 40 до 80

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Начальный (номинальный) зазор, мм, не более	0,8
Выходной сигнал, В	от 2 до 18
Напряжение питания постоянного тока, В	24 ± 1
Потребляемый ток, мА, не более	30
Время установления рабочего режима после включения питания, мин, не более	30
Габаритные размеры, мм, не более: - модулятор (длина; диаметр);	250; 10
- усилитель-генератор (длина; ширина; высота).	108; 35; 37
Масса, кг, не более: - модулятор с кабелем;	1,8
- усилитель-генератор.	0,2
Условия эксплуатации: - температура окружающей среды, °С для модулятора;	от +5 до +120
для усилителя-генератора.	от +5 до +60
- относительная влажность, % для модулятора при температуре 35 °С, не более	95 %
для усилителя-генератора при температуре 30 °С, не более	90 %
Средняя наработка на отказ, ч	100 000
Средний срок службы, лет	8

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства . измерений

Наименование	Обозначение	Количество
Модулятор	ИПП-2-2	1 шт.
У силитель-генератора		1 шт.
Паспорт	ПС 26.51.66.131-077-05762252-2021	1 экз.
Руководство по эксплуатации	РЭ 26.51.66.131 -077-05762252-2021	1 экз.

Сведения о методиках (методах) измерений

раздел 2 «Использование по назначению» руководства по эксплуатации «Преобразователь перемещений ИПП-2-2».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Технические   условия ТУ 26.51.66.131-077-05762252-2021 «Преобразователь

перемещений ИПП-2-2».

Правообладатель

Открытое акционерное общество «Научно-производственное исследованию и проектированию энергетического оборудования им. (ОАО «НПО ЦКТИ»)

ИНН 7825660956

Адрес: 191167, Санкт-Петербург, ул. Атаманская, д. 3/6

Телефон: +7 (812) 717-23-79

Факс: +7 (812) 717-43-00

Web-сайт: www.ckti.ru

E-mail: general@ckti.ru

Изготовитель

Открытое акционерное общество «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ»)

ИНН 7825660956

Адрес: 191167, Санкт-Петербург, ул. Атаманская, д. 3/6

Телефон: +7 (812) 717-23-79

Факс: +7 (812) 717-43-00

Web-сайт: www.ckti.ru

E-mail: general@ckti.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Лист № 1 Регистрационный № 85663-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброустановка поверочная с лазерным виброметром АТ-9000-VFX

Назначение средства измерений

Виброустановка поверочная с лазерным виброметром АТ-9000-VFX (далее -виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), для передачи размеров единиц параметров вибрации нижестоящим эталонам и средствам измерений абсолютным методом и методом сравнения с эталонным вибропреобразователем.

Виброустановка является вторичным эталоном в соответствии с Приказом Росстандарта от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

Описание средства измерений

Принцип действия виброустановки основан на воспроизведении параметров синусоидальной вибрации (виброускорения, виброскорости, виброперемещения) и определении коэффициента преобразования, исследуемого вибропреобразователя абсолютным методом или методом сравнения с эталонным вибропреобразователем.

К виброустановке данного типа относится виброустановка поверочная с лазерным виброметром АТ-9000-VFX зав. № 20020. В состав виброустановки входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации:

• - блок управления виброустановки поверочной АТ-9000-А (4431);

• - вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200;

• - усилитель мощности 2100Е21-С;

• - низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113;

• - усилитель мощности SPA-110-500 для APS 113;

• - доплеровский лазерный виброметр VFX-I-110;

• - контроллер лазерного управления с интерфейсом VFX-F-110;

• - стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110;

• - ноутбук с предустановленным программным обеспечением.

Вибростенд калибровочный на воздушном подшипнике РСВ 396С11 и низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113 различаются частотными и амплитудными диапазонами воспроизводимого виброускорения.

Доплеровский лазерный виброметр VFX-I-110 производит измерения параметров вибрации с высокой степенью точности абсолютным методом.

Контроллер лазерного управления с интерфейсом VFX-F-110 обеспечивает поступление измерительной информации от эталонных акселерометров и доплеровского лазерного виброметра VFX-I-110 на ноутбук и отображение измерительной информации на его экране.

Конструктивно виброустановка выполнена в виде отдельных приборов, подключенных между собой с помощью кабелей.

Заводской номер виброустановки нанесен типографским способом в цифровом формате в паспорт на виброустановку. На корпусах составных частей виброустановки маркировка нанесена способом таблички устройства (шильдик) в буквенно-числовом формате с указанием модели и заводского номера, за исключением усилителя мощности SPA-110-500 для APS 113, где маркировка нанесена способом гравировки в буквенно-числовом формате на корпусе усилителя.

Пломбирование виброустановки не предусмотрено.

Нанесение знака поверки на виброустановку не предусмотрено.

Общий вид виброустановки представлен на рисунке 1.

Рисунок 1 - Общий вид виброустановки

• 1 - блок управления виброустановки поверочной АТ-9000-А (4431);

• 2 - вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200;

• 3 - низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113;

• 4 - доплеровский лазерный виброметр VFX-I-110;

• 5 - усилитель мощности 2100Е21-С;

• 6 - усилитель мощности SPA-110-500 для APS 113;

• 7 - контроллер лазерного управления с интерфейсом VFX-F-110;

• 8 - стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110;

• 9 - ноутбук с предустановленным программным обеспечением.

Программное обеспечение

Для работы на виброустановке используется автономное программное обеспечение (далее - ПО).

Автономное ПО, установленное на ноутбук, выполняет функции по заданию параметров вибрации (управления вибростендами), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Measuring AT9000.dll
Номер версии (идентификационный номер) ПО	1.0.0
Цифровой идентификатор ПО	ce3bled5813879cb914bc93b9553f435 (алгоритм вычисления MD5)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики виброустановки

Наименование характеристики	Значение
Диапазон рабочих частот, Гц	от 0,1 до 20000
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2	от 0,02 до 392
Диапазон воспроизведения и измерений виброскорости (амплитуда), м/с	от 1-10-4 до 1
Диапазон воспроизведения и измерений виброперемещения (размах), м	от 1-10-6 до 0,158
Коэффициент гармоник движения вибростола в диапазонах частот, не более, %: - от 0,1 до 0,5 Гц включ.	10
- св. 0,5 до 20 Гц включ.	7
- св. 20 до 20000 Гц включ.	5
Относительный коэффициент поперечного движения вибростола в диапазонах частот не более, %: - от 0,1 до 2000 Гц включ.	5
- св. 2000 до 10000 Гц включ.	7
- св. 10000 до 20000 Гц включ.	20
Доверительные границы относительной суммарной погрешности результатов измерений параметров вибрации при коэффициенте охвата 2 (k=2) и доверительной вероятности P=0,95 в диапазонах частот, не более, %: - от 0,1 Гц до 0,5 Гц включ.	±2,5
- св. 0,5 Гц до 20 Гц включ.	±0,7
- св. 20 Гц до 800 Гц включ.	±0,3
- св. 800 Гц до 2000 Гц включ.	±0,5
- св. 2000 Гц до 5000 Гц включ.	±1,0
- св. 5000 Гц до 10000 Гц включ.	±1,5
- св. 10000 Гц до 20000 Гц включ.	±3,0

Таблица 3 - Основные технические характеристики виброустановки

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 96,0 до 106,7

Продолжение таблицы 3

Наименование характеристики	Значение
Габаритные размеры (длина; ширина; высота), мм, не более: - блок управления виброустановки поверочной АТ-9000-А (4431)	142; 180; 38
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200 (диаметр; высота)	165; 133
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113	258,5; 165,5; 463,6
- доплеровский лазерный виброметр VFX-I-110	364,2; 125; 87,3
- усилитель мощности 2100Е21-С	440; 370; 90
- усилитель мощности SPA-110-500 для APS 113	280; 310; 160
- контроллер лазерного управления с интерфейсом VFX-F-110	383; 285; 140
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110	715; 410; 960
- ноутбук с предустановленным программным обеспечением	360; 240; 16
Масса, кг, не более: - блок управления виброустановки поверочной АТ-9000-А (4431)	0,675
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200	10,1
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113	38,0
- доплеровский лазерный виброметр VFX-I-110	3,3
- усилитель мощности 2100Е21-С	3,8
- усилитель мощности SPA-110-500 для APS 113	4,5
- контроллер лазерного управления с интерфейсом VFX-F-110	7,3
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110	380
- ноутбук с предустановленным программным обеспечением	1,95
Время непрерывной работы, ч, не менее	8
Средняя наработка на отказ, ч	6600
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Виброустановка поверочная с лазерным виброметром АТ-9000-VFX	-	1 шт.
Паспорт «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX»	-	1 экз.
Руководство по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX»	-	1 экз.
Руководство оператора «АТ-9000.2019 ПО Виброустановки поверочные АТ-9000»	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX», раздел «Описание и работа изделия».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ГОСТ ISO 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения

ГОСТ ISO 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии

ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем

ГОСТ ISO 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 41. Калибровка лазерных виброметров

ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями

Правообладатель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4

Телефон: +7 (495) 642-49-14

Web-сайт: www.alphatechgroup.ru

E-mail: info@alphatechgroup.ru

Изготовитель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4

Телефон: +7 (495) 642-49-14

Web-сайт: www.alphatechgroup.ru

E-mail: info@alphatechgroup.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1276

Регистрационный № 85664-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи акустической эмиссии SNK-20P

Назначение средства измерений

Преобразователи акустической эмиссии SNK-20P (далее по тексту - преобразователи) предназначены для измерения колебательного смещения или скорости смещения поверхности объекта контроля через полученное значение переменного напряжения электрического тока на единицу длины.

Описание средства измерений

Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.

Конструктивно преобразователи выполнены в виде цилиндрического корпуса из нержавеющей стали, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователей хорошо защищена от попадания влаги и пыли во внутрь. Преобразователи оснащены встроенным кабелем с разъемом 2РМТ14КПЭ4Г1В1В для подключения к внешним устройствам. Органов управления, расположенных непосредственно на преобразователях, не имеется.

Вероятность несанкционированного доступа к внутренним частям преобразователей отсутствует, так как конструкция является неразборной. Пломбирование преобразователей не предусмотрено.

Нанесение знака поверки на преобразователи не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится на корпус преобразователей методом гравировки.

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид преобразователей

Программное обеспечение

Программное обеспечение преобразователей отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователей

Наименование характеристики	Значение
Коэффициент электроакустического преобразования на резонансной частоте, В/м, не менее	3 •IO7
Рабочий диапазон частот, кГц	от 30 до 150
Пределы допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте, %	± 25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - диаметр - высота	20 24
Масса (без кабеля), кг, не более	0,037
Условия эксплуатации: - температура, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа, не более	от - 30 до +80 80 от 84 до 106
Маркировка взрывозащиты	ExibIIBT2Gb

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Наименование	Обозначение	Количество
Преобразователь акустический эмиссии SNK-20P	SNK-20P	1 шт.
Кабель соединительный
Руководство по эксплуатации	СНК.433650.001 РЭ	1 экз.
Паспорт	СНК.433650.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «СНК.433650.001 РЭ. Преобразователи акустической эмиссии SNK-20P. Руководство по эксплуатации», раздел 8

Нормативные и технические документы, устанавливающие требования к преобразователям

СНК.433650.001ТУ Преобразователи акустической эмиссии SNK-20P. Технические условия

ГОСТ Р 8.826-2013 ГСИ. Государственная поверочная схема для средств измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых тел.

Правообладатель

Общество с ограниченной ответственностью «Стратегия НК» (ООО «Стратегия НК») ИНН 6674374250

Адрес: 620085, Свердловская область, г. Екатеринбург, ул. 8-Марта, 267

Тел.: +7 (343) 287-55-66

E-mail: info@strategnk.ru

Изготовитель

Общество с ограниченной ответственностью «Стратегия НК» (ООО «Стратегия НК») ИНН 6674374250

Адрес: 620085, Свердловская область, г. Екатеринбург, ул. 8-Марта, 267

Адрес деятельности: 620014, Свердловская область, г. Екатеринбург, переулок Северный, 5а

Тел.: +7 (343) 287-55-66

E-mail: info@strategnk.ru

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)

Адрес:119421, г. Москва, ул. Новаторов, д. 40, корп. 1

Тел./Факс: (495) 935-97-77

E-mail: nicpv@mail.ru
