ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры сырой нефти лабораторные ВСН-Л предназначены для измерений объёмного влагосодержания в нефти в % объемной доли воды.

Принцип действия влагомеров сырой нефти лабораторных ВСН-Л основан на диэлькомет-рическом и оптическом методе измерения объёмного влагосодержания нефти.

Диэлькометрический метод представляет собой метод измерения полного комплексного сопротивления первичного преобразователя при протекании через него водонефтяной смеси, служащего параметром для определения влагосодержания нефти. Конструктивно первичный преобразователь (диэлькометрический датчик) выполнен в виде цилиндрического конденсатора, между электродами которого прокачивается проба нефти.

Оптический метод основан на поглощении водонефтяной смесью инфракрасного излучения, которое измеряется и служит параметром для определения влагосодержания нефти.      Опти

ческий датчик состоит из источника света и фотоприемника, между которыми прокачивается водонефтяная смесь.

Влагомеры сырой нефти лабораторные ВСН-Л выпускаются в трёх модификациях:

• - влагомеры сырой нефти лабораторные ВСН-Л-01 - предназначены для градуировки и поверки влагомеров сырой нефти ВСН-2 на месте эксплуатации (без демонтажа). Используется ди-элькометрический и оптический метод;

• - влагомеры сырой нефти лабораторные ВСН-Л-02 - предназначены для измерения объёмного содержания воды в пробах нефти в диапазоне от 0 % до 100 %. Используется       ди-

элькометрический и оптический метод;

• - влагомеры сырой нефти лабораторные ВСН-Л-03 - предназначены для измерения объёмного содержания воды в пробах нефти в диапазоне от 0 % до 100 %, при этом, пробы с содержанием воды свыше 60% разбавляются «сухой» нефтью этого же сорта. Используется только диэль-кометрический метод.

Влагомеры сырой нефти лабораторные ВСН-Л состоят из блоков измерительных и блоков пробоподготовки. В состав блока пробоподготовки входят: насос, двигатель, диэлькометрический датчик, оптический датчик. У влагомеров сырой нефти лабораторных с модификацией ВСН-Л-03 в составе блока пробоподготовки оптический датчик отсутствует. Блок измерительный конструктивно состоит из корпуса, внутри которого установлена плата питания и связи с датчиком, плата индикации с кнопками управления.

Влагомеры сырой нефти лабораторные ВСН-Л применяются в нефтяной,       нефте

химической и других областях промышленности для обеспечения измерительных операций при эксплуатации во взрывобезопасных помещениях.

является встроенным. Функция встроенного программного обеспечения - расчет объёмного влаго-содержания нефти по данным оптического и диэлькометрического датчиков. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием микроконтроллера с встроенной памятью программ.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя.

Программное обеспечение защищено пломбированием корпуса блока измерительного от проникновения пломбировочной наклейкой.

Программное обеспечение не влияет на метрологические характеристики влагомеров ВСН-Л.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

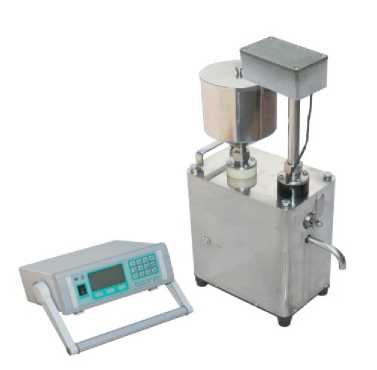

Рисунок 1 - Общий вид влагомеров сырой нефти лабораторных ВСН-Л-01 и ВСН-Л-02

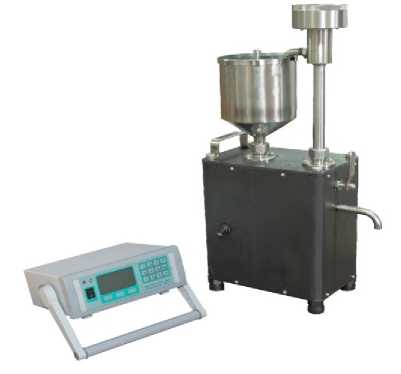

Рисунок 2 - Общий вид влагомеров сырой нефти лабораторных ВСН-Л-03

Рисунок 3 - Схема пломбировки влагомеров

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится в верхней левой части лицевой панели блока измерительного методом наклейки и в верхнем левом углу титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Инструкция. ГСИ. Влагомеры сырой нефти лабораторные ВСН-Л. Методика поверки. МП 0015-2-2012 с изменением № 1», утвержденному ФГУП «ВНИИР» 20.02.2019 года.

Основные средства поверки:

- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки (оттиск) наносится на свидетельство о поверке, а наклейка - на лицевую панель блока обработки.

приведены в эксплуатационном документе.

ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»

Влагомеры сырой нефти лабораторные ВСН-Л. Технические условия ТУ 4318-00443717286-2012

Закрытое акционерное общество Научно-производственное предприятие «Нефтесервиспри-бор» (ЗАО НПП «Нефтесервисприбор»)

ИНН 6450941930

Адрес: 410038, г. Саратов, 2-й Соколовогорский проезд, д. 2

Тел./факс: (8452) 751599, 751866

Web-сайт: www.nsp-sar.ru

E-mail: gva@nsp-sar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП ВНИИР)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Тел.: +7 (843) 272-70-62, факс +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 23.01.2015 г.
