№875 от 03.04.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 542758
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 875 от 03.04.2024
03 апреля 2024 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств
измерений в части конструктивных изменений, не
на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств
прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
< >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
влияющих настоящему
измерений,
Заместитель Руководителя
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ____а1_^е_я_____2024 г. _^75
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1 |
52768-13 |
ГОСТ OILM R 111-1-2009 (приложение ДА) |
Общество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург | |||||
|
2. |
Модули сенсорные интеллектуальные |
ИСМ-4Т |
54778-13 |
МП-242-1541 2013 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» апреля 2024 г. № 875
Лист № 1
Всего листов 7
Регистрационный № 52768-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1
Назначение средства измеренийГири от 1 мг до 20 кг классов точности Е1, Е2, Fi, F2, Mi (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.
Описание средства измеренийПринцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.
Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг -квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.
Гири массой от 1 г до 10 кг изготавливаются цилиндрической формы с головкой и без головки.
Гири массой 20 кг изготавливаются цилиндрической формы с головкой. Гири массой 5, 10 и 20 кг классов точности F1, F2, М1 могут изготавливаться цилиндрической формы с ручкой.
Гири классов точности Е1, Е2 любой массы и классов точности F1, F2, М1 массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.
Гири массой от 20 г классов точности F1, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.
Гири массой от 20 г до 200 г класса точности М1 могут иметь подгоночную полость, а от 500 г класса точности М1 имеют подгоночную полость, закрываемую с помощью пробки.
Гири классов точности Е1, Е2, F1, F2, М1 изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-1-2009.
Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1-2009.
Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:
-
- • 10n кг;
-
- (1;1;1;2;5) • 10n кг;
-
- (1;2;2;5) • 10n кг;
-
- (1;1;2;2;5) • 10n кг.
Набор гирь может также состоять из нескольких гирь одного значения массы.
Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.
На отдельные гири и гири входящие в состав набора по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.
Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.
Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из восьми арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на футляре гирь или набора гирь.
Наборы гирь и отдельные гири упакованы в футляры.
Формы гирь приведены на рисунках 1 - 4.

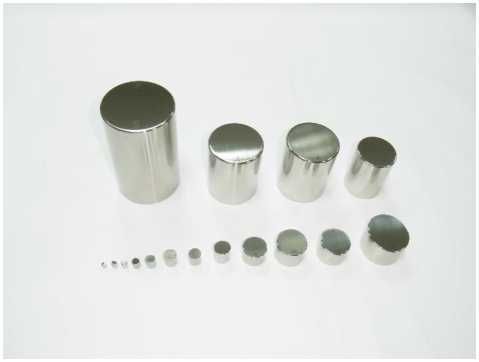

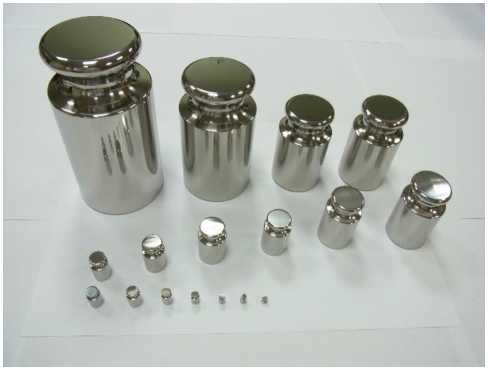

Рисунок 1 - Общий вид гирь 1 г - 10 кг цилиндрической формы без головки и с головкой

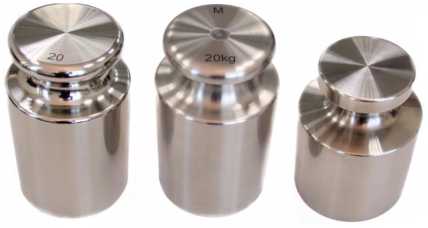

Рисунок 2 - Общий вид гирь 20 кг цилиндрических с головкой

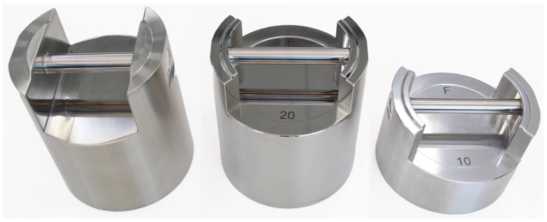

Рисунок 3 - Общий вид гирь 5, 10 и 20 кг цилиндрических с ручкой

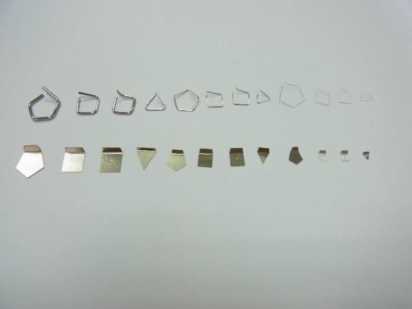

Рисунок 4 - Общий вид гирь миллиграммовых пластинчатых и проволочных
Рисунок 5 - Общий вид гирь в футлярах

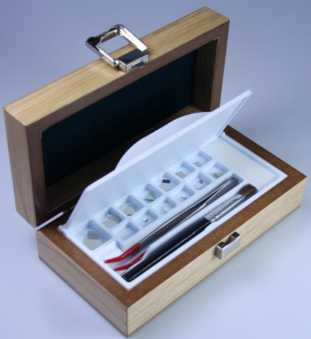

Рисунок 6 - Общий вид наборов гирь
Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.
При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

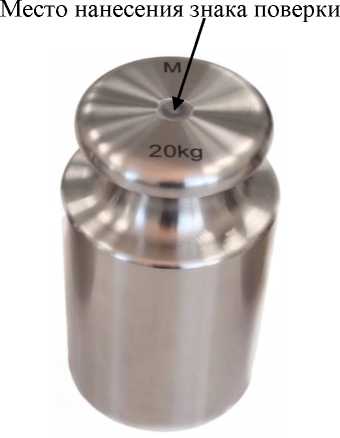

Рисунок 7 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
•4
Рисунок 8 - Общий вид маркировочных табличек
Метрологические и технические характеристикиТаблица 1 - Пределы допускаемой абсолютной погрешности гирь
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности ± 5да, мг, для гирь класса точности | ||||
|
Е1 |
Е2 |
F1 |
F2 |
М1 | |
|
20 кг |
- |
30 |
100 |
300 |
1000 |
|
10 кг |
5,0 |
16 |
50 |
160 |
500 |
|
5 кг |
2,5 |
8,0 |
25 |
80 |
250 |
|
2 кг |
1,0 |
3,0 |
10 |
30 |
100 |
|
1 кг |
0,5 |
1,6 |
5,0 |
16 |
50 |
|
500 г |
0,25 |
0,8 |
2,5 |
8,0 |
25 |
|
200 г |
0,10 |
0,3 |
1,0 |
3,0 |
10 |
|
100 г |
0,05 |
0,16 |
0,5 |
1,6 |
5,0 |
|
50 г |
0,03 |
0,10 |
0,3 |
1,0 |
3,0 |
|
20 г |
0,025 |
0,08 |
0,25 |
0,8 |
2,5 |
|
10 г |
0,020 |
0,06 |
0,20 |
0,6 |
2,0 |
|
5 г |
0,016 |
0,05 |
0,16 |
0,5 |
1,6 |
таблицы 1
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности ± 5да, мг, для гирь класса точности | ||||
|
Е1 |
Е2 |
F1 |
F2 |
М1 | |
|
2 г |
0,012 |
0,04 |
0,12 |
0,4 |
1,2 |
|
1 г |
0,010 |
0,03 |
0,10 |
0,3 |
1,0 |
|
500 мг |
0,008 |
0,025 |
0,08 |
0,25 |
0,8 |
|
200 мг |
0,006 |
0,020 |
0,06 |
0,20 |
0,6 |
|
100 мг |
0,005 |
0,016 |
0,05 |
0,16 |
0,5 |
|
50 мг |
0,004 |
0,012 |
0,04 |
0,12 |
0,4 |
|
20 мг |
0,003 |
0,010 |
0,03 |
0,10 |
0,3 |
|
10 мг |
0,003 |
0,008 |
0,025 |
0,08 |
0,25 |
|
5 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
2 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
1 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
Таблица 2 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции
|
Класс гирь |
Максимальная остаточная магнитная индукция М, мкТл |
|
Е1 |
2,5 |
|
Е2 |
8 |
|
F1 |
25 |
|
F2 |
80 |
|
М1 |
250 |
Таблица 3 -
абсолютных значений магнитной
ы
|
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости х для гирь класса точности | |||
|
Е1 |
Е2 |
F1 |
F2 | |
|
m<1 г |
0,25 |
0,9 |
10 |
- |
|
2 г<т<10 г |
0,06 |
0,18 |
0,7 |
4 |
|
20 г<т |
0,02 |
0,07 |
0,2 |
0,8 |
Таблица 4 - Диапазоны допускаемых значений плотности материала гирь
|
Номинальное значение массы гирь |
Диапазоны допускаемых значений плотности материала для гирь класса точности, Pmin, Pmax • Ю'3 кг^м-3 | ||||
|
Е1 |
Е2 |
F1 |
F2 |
М1 | |
|
>100 г |
7,934 - 8,067 |
7,81 - 8,21 |
7,39-8,73 |
6,4 - 10,7 |
>4,4 |
|
50 г |
7,92 - 8,08 |
7,74 - 8,28 |
7,27 - 8,89 |
6,0 - 12,0 |
>4,0 |
|
20 г |
7,84 - 8,17 |
7,50 - 8,57 |
6,6 - 10,1 |
4,8 - 24,0 |
>2,6 |
|
10 г |
7,74 - 8,28 |
7,27 - 8,89 |
6,0 - 12,0 |
>4,0 |
>2,0 |
|
5 г |
7,62 - 8,42 |
6,9 - 9,6 |
5,3 - 16,0 |
>3,0 |
- |
|
2 г |
7,27 - 8,89 |
6,0 - 12,0 |
>4,0 |
>2,0 |
- |
|
1 г |
6,9 - 9,6 |
5,3 - 16,0 |
>3,0 |
- |
- |
|
500 мг |
6,3 - 10,9 |
>4,4 |
>2,2 |
- |
- |
|
200 мг |
5,3 - 16,0 |
>3,0 |
- |
- |
- |
|
100 мг |
>4,4 |
- |
- |
- |
- |
|
50 мг |
>3,4 |
- |
- |
- |
- |
|
20 мг |
>2,3 |
- |
- |
- |
- |
Таблица 5 - Максимальные значения
|
Шероховатость поверхности |
Класс точности гирь | |||
|
E1 |
E2 |
F1 |
F2 | |
|
Rz, мкм |
0,5 |
1 |
2 |
5 |
|
Ra, мкм |
0,1 |
0,2 |
0,4 |
1 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение массы гирь - классов точности Е1 |
от 1 мг до 10 кг |
|
- классов точности Е2, F1, F2, M1 |
от 1 мг до 20 кг |
|
Условия эксплуатации: Гири классов точности Е1, Е2, F1, F2 - температура окружающего воздуха, о С |
от +10 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Гири классов точности М1 - температура окружающего воздуха, о С |
от - 30 до +50 |
|
Изменение температуры в течение 1 ч, о С, не более Гири классов точности Е1, Е2, F1, F2 |
±0,5 |
|
Гири классов точности М1 |
±2 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до первого отказа, ч: для Е1 |
8000 |
|
для остальных классов точности |
4000 |
наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Гиря (набор гирь) |
в соответствии с заказом |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Перчатка для гирь массой 1, 2, 5 кг |
- |
1 шт. |
|
Перчатка для гирь массой 10, 20 кг |
- |
2 шт. |
|
Перчатка для наборов с гирями массой более 1 г |
- |
1 шт. |
|
Пинцет для наборов гирь (с гирями массой менее 1 кг) |
- |
1 шт. |
|
Кисточка для наборов гирь (с гирями массой менее 1 кг) |
- |
1 шт. |
|
Паспорт на гирю/набор гирь |
СП 0.005.001 ПС/ СП 0.005.005 ПС |
1 экз. |
|
Салфетка из микрофибры (по отдельному заказу) |
- |
1 шт. |
приведены в разделе 4 «Указания по эксплуатации и хранению» документов «Гиря ГОСТ OIML
R 111-1 2009. Паспорт СП 0.005.001 ПС» и «Набор гирь ГОСТ OIML R 111-1 2009. Паспорт СП 0.005.005 ПС».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.
ИзготовительОбщество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм»)
ИНН 7816601009
Адрес: 192007, г. Санкт-Петербург, ул. Расстанная, д. 2, к. 2, лит. А
Юридический адрес: 192102, г. Санкт-Петербург, Набережная реки Волковки, д. 9, лит. А, помещ. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812)448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центр«Всероссийский
Д.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» апреля 2024 г. № 875
Лист № 1
Всего листов 15
Регистрационный № 54778-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

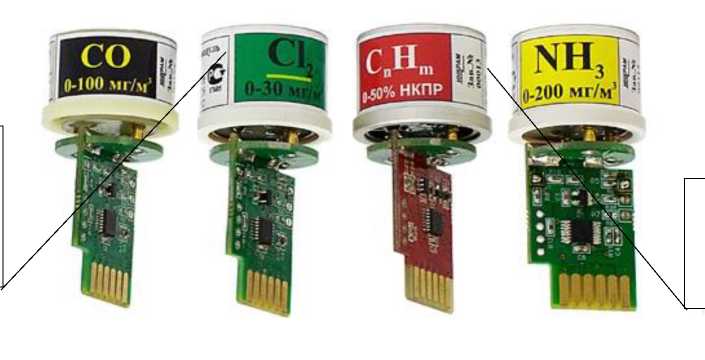

Модули сенсорные интеллектуальные ИСМ-4Т
Назначение средства измеренийМодули сенсорные интеллектуальные ИСМ-4Т предназначены для измерений и передачи в цифровой форме результатов измерений:
-
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);
-
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
-
- довзрывоопасных концентраций горючих газов и паров.
Модули сенсорные интеллектуальные ИСМ-4Т (далее - ИСМ) представляют собой встраиваемые измерительные блоки непрерывного действия, предназначенные для информационной связи с другими изделиями.
ИСМ может использоваться в качестве самостоятельного устройства, а также в составе переносных газоанализаторов, стационарных измерительных преобразователей и других технических устройств, предназначенных для измерения содержания горючих и токсичных газов.
Принцип действия:
-
- ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
-
- ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);
-
- ИСМ массовой концентраций паров органических веществ - фотоионизационный (ФИ);
-
- ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА);
Способ забора пробы - диффузионный.
Обозначения, наименования ИСМ и диапазоны измерений приведены в таблице 1.
Таблица 1 - Обозначения, наименования и диапазоны измерений ИСМ
|
Обозначение |
Наименование |
Определяемый компонент (измерительный канал) |
Диапазон измерений |
|
ЕКРМ.413422.004 |
ИСМ-Н2S 1.0 |
Сероводород |
от 0 до 20 мг/м3 |
|
ЕКРМ.413422.004-01 |
ИСМ-Н2S 2.0 |
Сероводород |
от 0 до 50 мг/м3 |
|
ЕКРМ.413422.003 |
ИСМ-ЫН3 1.0 |
Аммиак |
от 0 до 100 мг/м3 |
|
Обозначение |
Наименование |
Определяемый компонент (измерительный канал) |
Диапазон измерений |
|
ЕКРМ.413422.003-01 |
ИСМ-ЫН3 2.0 |
Аммиак |
от 0 до 2000 мг/м3 |
|
ЕКРМ.413422.003-02 |
ИСМ-ЫН3 3.0 |
Аммиак |
от 0 до 600 мг/м3 |
|
ЕКРМ.413422.003-03 |
ИСМ-ЫН3 4.0 |
Аммиак |
от 0 до 200 мг/м3 |
|
ЕКРМ.413422.003-04 |
ИСМ-С12 1.0 |
Хлор |
от 0 до 6 мг/м3 |
|
ЕКРМ.413422.003-05 |
ИСМ-С12 2.0 |
Хлор |
от 0 до 50 мг/м3 |
|
ЕКРМ.413422.003-06 |
ИСМ-С12 3.0 |
Хлор |
от 0 до 30 мг/м3 |
|
ЕКРМ.413422.003-07 |
ИСМ-HCl 1.0 |
Хлористый водород |
от 0 до 10 мг/м3 |
|
ЕКРМ.413422.004-02 |
ИСМ-СО 1.0 |
Оксид углерода |
от 0 до 100 мг/м3 |
|
ЕКРМ.413422.004-03 |
ИСМ-СО 2.0 |
Оксид углерода |
от 0 до 1000 мг/м3 |
|
ЕКРМ.413422.004-04 |
ИСМ-NO2 1.0 |
Диоксид азота |
от 0 до 20 мг/м3 |
|
ЕКРМ.413422.004-05 |
ИСМ-NO2 2.0 |
Диоксид азота |
от 0 до 50 мг/м3 |
|
ЕКРМ.413422.004-06 |
ИСМ-SO2 1.0 |
Диоксид серы |
от 0 до 35 мг/м3 |
|
ЕКРМ.413422.004-07 |
ИСМ-SO2 2.0 |
Диоксид серы |
от 0 до 100 мг/м3 |
|
ЕКРМ.413422.003-09 |
ИСМ-СОС12 1.0 |
Фосген |
от 0 до 5 мг/м3 |
|
ЕКРМ.413422.004-08 |
ИСМ-HCN 1.0 |
Синильная кислота |
от 0 до 15 мг/м3 |
|
ЕКРМ.413422.004-09 |
ИСМ-РНЗ 1.0 |
Фосфин |
от 0 до 10 мг/м3 |
|
ЕКРМ.413422.005 |
ИСМ-О2 |
Кислород |
от 0 до 30 % (об.) |
|
ЕКРМ.413422.003-10 |
ИСМ-Н2 |
Водород |
от 0 до 2 % (об.) |
|
ЕКРМ.413422.008 |
ИСМ-СО2 |
Диоксид углерода |
от 0 до 5 % (об.) |
|
ЕКРМ.413216.001 |
ИСМ-CnHm-tk |
Горючие газы и пары |
от 0 до 50 % НКПР |
|
ЕКРМ.413422.006 |
ИСМ-СпНт-оа |
Горючие газы и пары |
от 0 до 100 %НКПР |
|
ЕКРМ.413422.007 |
ИСМ-PID 1.0 |
Органические вещества |
от 0 до 20 мг/м3 |
|
ЕКРМ.413422.007-01 |
ИСМ-PID 2.0 |
-//- |
от 0 до 200 мг/м3 |
|
ЕКРМ.413422.007-02 |
ИСМ-PID 3.0 |
-//- |
от 0 до 2000 мг/м3 |
|
ЕКРМ.413216.100 |
ИСМ-ИМИ |
Имитационная |
- |
Конструкцией ИСМ не предусмотрена пломбировка от несанкционированного доступа.
Заводской номер ИСМ наносится на наклейку, расположенную на ИСМ, в виде цифрового обозначения типографским методом. Общий вид ИСМ и место нанесение заводского номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского
номера
Рисунок 1 - Модуль
сенсорный интеллектуальный ИСМ, общий вид
Программное обеспечениеМодули сенсорные интеллектуальные ИСМ имеют следующие виды программного обеспечения:
-
1) встроенное;
-
2) внешнее (автономное).
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает передачу по протоколу «I2C» следующей информации:
-
- тип и наименование ИСМ;
-
- наименование измеряемого газа;
-
- результат измерений содержания определяемого компонента (с компенсацией по температуре окружающей среды);
-
- интервал времени с момента включения до выхода в режим измерений;
-
- серийный номер;
-
- настроечные параметры (коэффициенты градуировочной характеристики);
-
- значения пороговых концентраций;
-
- коды превышения пороговых значений;
-
- текущее значение ресурса сенсора;
-
- остаточный ресурс сенсора.
Встроенное ПО ИСМ имеет следующую структуру:
-
- модуль аналогово-цифрового преобразования и обработки;
-
- модуль коэффициентов усиления (автоматический выбор оптимального коэффициента усиления входных аналоговых цепей);
-
- модуль термокомпенсации;
-
- модуль расчета содержания определяемого компонента;
-
- модуль хранения констант;
-
- модуль интерфейса.
Автономное ПО (пользовательская программа) «PC_GraduirC» версии v.1.0.1 и выше для персонального компьютера под управлением ОС Microsoft Windows не является метрологически значимым и предназначено только для проведения сервисных работ (настройка нулевых показаний и чувствительности) в лабораторных условиях. Работа с ПО возможна только при подключении блока градуировочного к ПК через интерфейс USB.
Программное обеспечение идентифицируется при помощи программы «PC_GraduirC». Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 -
данные ПО
|
Значение | |||||||||||||||||
|
Идентифи- |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
ИС |
|
кационные данные |
М- |
М- |
М- |
М- |
М- |
М- |
М- |
М-CnH | |||||||||
|
М- |
М- |
М- |
М- |
М- |
М- |
М- |
М- |
М- | |||||||||
|
NH |
CnH |
HC |
NO |
CO |
HC |
IMI | |||||||||||
|
(признаки) |
3 |
SO2 |
O2 |
m-tk |
H2S |
CO |
CL2 |
L |
H2 |
2 |
CL2 |
N |
T |
PH3 |
m- |
CO2 |
PID |
|
ПО |
ПО |
ПО |
ПО |
ПО |
ПО |
ПО |
oa |
ПО |
ПО | ||||||||
|
ПО |
ПО |
ПО |
ПО |
ПО |
ПО |
ПО |
ПО | ||||||||||
|
Идентифи- |
IS |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
ISM |
|
кационное |
M_ |
SO |
_Cn |
H2 |
CL |
HC |
N |
CO |
HC |
IM |
PH |
_Cn |
CO |
PI | |||
|
наимено- |
NH |
O2 |
Hm |
CO |
H2 |
Hm | |||||||||||
|
2 |
tk |
S |
2 |
L |
O2 |
CL2 |
N |
IT |
3 |
2 |
D | ||||||
|
вание ПО |
3 |
_oa | |||||||||||||||
|
Номер версии |
01. |
02. |
03. |
04. |
05. |
06. |
07. |
08. |
09. |
10. |
11. |
12. |
00. |
13. |
04. |
14. |
04. |
|
(иденти- |
00. |
00. |
00. |
01. |
00. |
00. |
00. |
00. |
00. |
00. |
00. |
00. |
00. |
00. |
00. |
05. |
05. |
|
фикацион- |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
01. |
|
ный но- |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
002 |
003 |
002 |
002 |
|
мер) ПО | |||||||||||||||||
|
86f |
236 |
bd7 |
209 |
4ae |
5aa |
31e |
eca |
e9e |
a12 |
0e5 |
18f |
a48 |
a55 |
e40 |
bcd |
621 | |
|
30fF |
8d8 |
604 |
9b2 |
fde |
23d |
d57 |
7a7 |
5d5 |
bc7 |
f51 |
865 |
b42 |
6f5 |
ec0 |
d22 |
bdd | |
|
5a7 |
5a3 |
c8f |
cbb |
515 |
563 |
c50 |
ec9 |
9b6 |
66d |
4c6 |
093 |
c95 |
608 |
475 |
b06 |
fb5 | |
|
834 |
a40 |
3b7 |
5f7 |
a54 |
777 |
9f5 |
712 |
7af |
99d |
69a |
4a7 |
dc4 |
328 |
4cd |
63b |
3e0 | |
|
Цифровой |
db6 |
03e |
c56 |
97a |
e41 |
9b7 |
e87 |
9b7 |
d46 |
f63 |
d28 |
c60 |
378 |
56c |
9b4 |
0e0 |
194 |
|
идентифи- |
eac |
098 |
545 |
ee7 |
e64 |
6ad |
91c |
5a2 |
1a5 |
0ed |
509 |
da3 |
278 |
deff |
9fb |
608 |
3e2 |
|
катор ПО |
a77 |
2ed |
26c |
0ff5 |
47d |
5f5 |
158 |
9e9 |
94b |
45a |
d6f |
a5e |
e7f |
3b2 |
92b |
526 |
c1f |
|
170 |
7a0 |
dc5 |
54a |
1f1 |
c54 |
15f |
354 |
8^ |
048 |
088 |
45a |
921 |
198 |
864 |
54d |
8e0 | |
|
9f5 |
386 |
a0b |
781 |
9bc |
952 |
c57 |
0b3 |
7dc |
f9e |
f50 |
099 |
69c |
0c5 |
6b8 |
fF56 |
be3 | |
|
86f |
db8 |
9df |
66e |
ff'0a |
962 |
84a |
d^ |
2be |
18c |
2a2 |
3ec |
ee0 |
011 |
84c |
d47 |
d28 | |
|
8 |
dc |
ca |
b |
6 |
16 |
fa |
7e |
a1 |
51 |
db |
b6 |
fa |
4 |
11 |
3 |
28 | |
|
Алгоритм расчета |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
MD |
|
цифрового идентификатора ПО |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольных сумм, указанных в таблице, относятся только к файлам встроенного ПО указанных версий.
Влияние встроенного программного обеспечения ИСМ учтено при нормировании метрологических характеристик.
ИСМ имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Диапазоны
ИСМ
й и
й основной
|
Обозначе ние ИСМ |
Единица измерений |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности (Лд) |
Цена единицы наименьшего разряда |
|
ИСМ-CnHm-tk 1 |
% НКПР |
от 0 до 60 |
от 0 до 50 |
±5 |
0,1 |
|
ИСМ-CnHm-oa 2 |
от 0 до 100 |
от 0 до 50 включ. |
±5 |
1 | |
|
св. 50 до 100 |
±(5 + 0,1 (Свх-50)) | ||||
|
ИСМ-О2 |
объемная доля, % |
от 0 до 30 |
от 0 до 30 |
+0,9 |
0,1 |
|
ИСМ-Н2 |
от 0 до 2 |
от 0 до 2 |
±0,2 |
0,1 | |
|
ИСМ-СО2 |
от 0 до 5 |
от 0 до 5 |
±(0,1+0,15Свх) |
0,1 | |
|
ИСМ-СО 1.0 |
мг/м3 |
от 0 до 100 |
от 0 до 20 включ. |
±4 |
0,1 |
|
св. 20 до 100 |
±(4 + 0,2(Свх-20)) | ||||
|
ИСМ-СО 2.0 3) |
мг/м3 |
от 0 до 1000 |
от 0 до 200 включ. |
±40 |
1 |
|
св. 200 до 1000 |
±(40 + 0,2(Свх-200)) | ||||
|
ИСМ-С12 1.0 |
мг/м3 |
от 0 до 6 |
от 0 до 1 включ. |
±0,2 |
0,1 |
|
св. 1 до 6 |
±(0,2 + 0,2(Свх-1)) | ||||
|
ИСМ-С12 2.0 3) |
мг/м3 |
от 0 до 50 |
от 0 до 10 включ. |
±2 |
0.1 |
|
св. 10 до 50 |
±(2 + 0,2(Свх-10)) | ||||
|
ИСМ-С12 3.0 3) |
мг/м3 |
от 0 до 30 |
от 0 до 6 включ. |
±1,2 |
0,1 |
|
св. 6 до 30 |
±(1,2 + 0,2(Свх-6)) | ||||
|
ИСМ-ЫН3 1.0 |
мг/м3 |
от 0 до 100 |
от 0 до 20 включ. |
±4 |
0,1 |
|
св. 20 до 100 |
±(4 + 0,2(Свх-20)) | ||||
|
ИСМ-ЫН3 2.0 3) |
мг/м3 |
от 0 до 2000 |
от 0 до 400 включ. |
±80 |
1 |
|
св. 400 до 2000 |
±(80 + 0,2(Свх-400)) | ||||
|
ИСМ-ЫН3 3.0 3) |
мг/м3 |
от 0 до 600 |
от 0 до 120 включ. |
±20 |
1 |
|
св. 120 до 600 |
±(20+0,2(Свх-120)) | ||||
|
ИСМ-ЫН3 4.0 |
мг/м3 |
от 0 до 200 |
от 0 до 20 включ. |
±5 |
0,1 |
|
св. 20 до 200 |
±(5 + 0,20(Свх-20)) | ||||
|
ИСМ-Н2S 1.0 |
мг/м3 |
от 0 до 20 |
от 0 до 3 включ. |
±0,6 |
0,1 |
|
св. 3 до 20 |
±(0,6 + 0,2(Свх-3)) | ||||
|
ИСМ-Н2S 2.0 |
мг/м3 |
от 0 до 50 |
от 0 до 10 включ. |
±2 |
0,1 |
|
св. 10 до 50 |
±(2 + 0,2(Свх-10)) | ||||
|
ИСМ-HCl 1.0 |
мг/м3 |
от 0 до 10 |
от 0 до 3 включ. |
±1 |
0,1 |
|
св. 3 до 10 |
±(1 + 0,2(Свх-3)) | ||||
|
ИСМ-NO2 1.0 |
мг/м3 |
от 0 до 20 |
от 0 до 5 включ. |
±1 |
0,1 |
|
св. 3 до 20 |
±(1 + 0,2(Свх-5)) | ||||
|
ИСМ-NO2 2.0 |
мг/м3 |
от 0 до 50 |
от 0 до 10 включ. |
±2 |
0,1 |
|
св. 10 до 50 |
±(2 + 0,2(Свх-10)) | ||||
|
ИСМ-SO2 1.0 |
мг/м3 |
от 0 до 35 |
от 0 до 6 включ. |
±1,2 |
0,1 |
|
св. 6 до 35 |
±(1,2 + 0,2(Свх-6)) | ||||
|
ИСМ-SO2 2.0 3) |
мг/м3 |
от 0 до 100 |
от 0 до 20 включ. |
±4 |
0,1 |
|
св. 20 до 100 |
±(4 + 0,2(Свх-20)) |
|
Обозначение ИСМ |
Единица измерений |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности (Лд) |
Цена единицы наименьшего разряда |
|
ИСМ- СОСL2 1.0 3) |
мг/м3 |
от 0 до 15 |
от 0 до 1 включ. |
+0,3 |
0,1 |
|
св. 1 до 5 |
±(0,3 + 0,25(Свх-1)) | ||||
|
ИСМ-НСN 1.0 |
мг/м3 |
от 0 до 30 |
от 0 до 3 включ. |
+0,6 |
0,1 |
|
св. 3 до 15 |
±(0,6 + 0,25(Свх-3)) | ||||
|
ИСМ-РНЗ |
мг/м3 |
от 0 до 10 |
от 0 до 2 включ. |
±0,4 |
0,1 |
|
св. 2 до 10 |
±(0,4 + 0,2(Свх-2)) | ||||
|
ИСМ-PID 1.0 4 |
мг/м3 |
от 0 до 20 |
от 0 до 20 |
±(0,5+0,2Свх) |
0,1 |
|
ИСМ-PID 2.0 5 |
мг/м3 |
от 0 до 200 |
от 0 до 200 |
±(5+0,2Свх) |
1 |
|
ИСМ-PID 3.0 6 |
мг/м3 |
от 0 до 2000 |
от 0 до 2000 |
±(10+0,2Свх) |
1 |
Предел допускаемой вариации выходного сигнала ИСМ, в долях от пределов допускаемой основной погрешности: 0,5______________________________________________________________
Нормальные условия измерений:
-
- диапазон температуры окружающей среды от +15 oC до +25 oC;
-
- диапазон относительной влажности окружающей среды от 30 % до 80 %;
- диапазон атмосферного давления от 84,4 до 106,7 кПа.
|
Таблица 4 - Пороги срабатывания сигнализации, установленные в И |
ИСМ | ||||
|
Наименования ИСМ |
Единица физической величины |
Значение порога* срабатывания сигнализации устанавливаемого при выпуске |
Диапазон установки порога срабатывания сигнализации | ||
|
«ПОРОГ 1» |
«ПОРОГ 2» |
«ПОРОГ 1» |
«ПОРОГ 2» | ||
|
ИСМ-CnHm-tk (по метану) |
10 |
20 |
от 10 до 20 |
от 20 до 45 | |
|
ИСМ-CnHm-tk (для суммарных углеводородов) |
% НКПР |
7 |
12 |
- |
- |
|
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану) |
10 |
20 |
от 10 до 20 |
от 20 до 90 | |
|
ИСМ-О2 |
объемная доля, % |
23,0(на повышение) |
19(на принижение) |
от 21 до 30 |
от 10 до 21 |
|
ИСМ-Н2 |
0,4 |
0,8 |
от 0,4 до 1,0 |
от 1,0 до 1,8 | |
|
ИСМ-С02 |
1,2 |
4,5 |
от 0,3 до 2,5 |
от 2,5 до 4,8 | |
|
ИСМ-CО 1.0 |
20 |
90 |
от 10 до 50 |
от 50 до 90 | |
|
ИСМ-CО 2.0 |
200 |
600 |
от 100 до 500 |
от 500 до 900 | |
|
ИСМ-С12 1.0 |
1 |
5 |
от 0,5 до 2,5 |
от 2,5 до 5 | |
|
ИСМ-С12 2.0 |
5 |
20 |
от 5 до 25 |
от 25 до 45 | |
|
ИСМ-С12 3.0 |
3 |
10 |
от 2,5 до 15 |
от 15 до 27 | |
|
ИСМ-ЫН3 1.0 |
20 |
60 |
от 10 до 50 |
от 50 до 90 | |
|
ИСМ-ЫН3 2.0 |
200 |
500 |
от 160 до 400 |
от 400 до 1800 | |
|
ИСМ-ЫН3 3.0 |
мг/м3 |
60 |
500 |
от 40 до 300 |
от 300 до 550 |
|
ИСМ-ЫН3 4.0 |
20 |
100 |
от 10 до 110 |
от 110 до 190 | |
|
ИСМ-Н2S 1.0 |
3 |
10 |
от 1,5 до 10 |
от 10 до 18 | |
|
ИСМ-Н2S 2.0 |
10 |
20 |
от 5 до 25 |
от 25 до 45 | |
|
ИСМ-HCl 1.0 |
5 |
9 |
от 3 до 6 |
от 6 до 9 | |
|
ИСМ-NO2 1.0 |
5 |
15 |
от 2 до 10 |
от 10 до 18 | |
|
ИСМ-NO2 2.0 |
5 |
25 |
от 4 до 25 |
от 25 до 45 | |
|
ИСМ-SO2 1.0 |
10 |
30 |
от 4 до 15 |
от 15 до 30 | |
|
ИСМ-SO2 2.0 |
30 |
90 |
от 10 до 50 |
от 50 до 90 | |
|
Наименования ИСМ |
Единица физической величины |
Значение порога* срабатывания сигнализации устанавливаемого при выпуске |
Диапазон установки порога срабатывания сигнализации | ||
|
«ПОРОГ 1» |
«ПОРОГ 2» |
«ПОРОГ 1» |
«ПОРОГ 2» | ||
|
ИСМ-СОСL2 1.0 |
мг/м3 |
1,5 |
4,5 |
от 0,6 до 2,5 |
от 2,5 до 4,7 |
|
ИСМ-НСN 1.0 |
3 |
10 |
от 1,5 до 8 |
от 8 до 14 | |
|
ИСМ- PH3 1.0 |
2 |
5 |
от 1 до 5 |
от 5 до 9 | |
|
ИСМ-PID 1.0 (по винилхлориду) |
5 |
15 |
от 2 до 10 |
от 10 до 18 | |
|
ИСМ-PID 1.0 (по метилмеркапта- ну) |
3 |
10 |
от 2 до 11 |
от 11 до 18 | |
|
ИСМ-PID 1.0 (по этилмеркапта- ну) |
3 |
10 |
от 2 до 11 |
от 11 до 18 | |
|
ИСМ-PID 1.0 (по фенолу) |
3 |
10 |
от 2 до 11 |
от 11 до 18 | |
|
ИСМ-PID 1.0 (по сероуглероду) |
10 |
15 |
от 2 до 11 |
от 11 до 18 | |
|
ИСМ-PID 2.0 (по изобутилену) |
100 |
150 |
от 20 до 110 |
от 110 до 190 | |
|
ИСМ-PID 2.0 (по бензолу) |
15 |
45 |
от 10 до 40 |
от 40 до 190 | |
|
ИСМ-PID 2.0 (по бутанолу) |
30 |
90 |
от 20 до 80 |
от 80 до 190 | |
|
ИСМ-PID 2.0 (по о-ксилолу) |
50 |
150 |
от 20 до 100 |
от 100 до 190 | |
|
ИСМ-PID 3.0 (по толуолу) |
150 |
450 |
от 50 до 400 |
от 400 до 1800 | |
|
ИСМ-PID 3.0 (по гексану) |
300 |
900 |
от 100 до 800 |
от 800 до 1800 | |
|
ИСМ-PID 3.0 (по этанолу) |
1000 |
1500 |
от 400 до 1000 |
от 1000 до 1800 | |
*) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.
Таблица 5 - Пределы допускаемой дополнительной погрешности ИСМ при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность
|
Наименования ИСМ |
Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1 |
|
ИСМ-CnHm-oa |
1,7 |
|
ИСМ-О2 |
0,2 на каждые 10°С |
|
ИСМ-СО2 |
0,5 |
|
ИСМ- (СО 1.0, СО 2.0) |
0,4 на каждые 10°С |
|
ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0) | |
|
ИСМ - (NH3 1.0 - NH3 4.0) | |
|
ИСМ-(Н281.0, H2S2.0) | |
|
ИСМ-HCl 1.0 | |
|
ИСМ-(NO2 1.0, NO2 2.0) | |
|
ИСМ -(SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСL2 1.0 | |
|
ИСМ-НСN 1.0 | |
|
ИСМ-РНЗ 1.0 | |
|
ИСМ-Н2 | |
|
ИСМ-PID 1.0 |
0,4 на каждые 10°С |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Таблица 6 - Пределы допускаемой дополнительной погрешности ИСМ от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа
|
Наименования ИСМ |
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1 |
|
ИСМ-CnHm-oa |
1 |
|
ИСМ-О2 |
0,2 на каждые 10 кПа |
|
ИСМ-CO2 |
1 |
|
ИСМ-(СО 1.0, СО2.0) |
0,2 на каждые 3,3 кПа |
|
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) |
0,2 на каждые 3,3 кПа |
|
ИСМ- (Nh3 1.0 - NH3 4.0) | |
|
ИСМ- (H2S1.0, H2S2.0) | |
|
ИСМ-HCl 1.0 | |
|
ИСМ- (NO2 1.0, NO2 2.0) | |
|
ИСМ - (SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСL2 1.0 | |
|
ИСМ-НСN 1.0 | |
|
ИСМ-PH3 1.0 | |
|
ИСМ-Н2 |
|
Наименования ИСМ |
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-PID 1.0 |
1 |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Таблица 7 - Пределы допускаемой дополнительной погрешности ИСМ при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной влажности 65% при температуре 25°С
|
Наименование ИСМ |
Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1,4 |
|
ИСМ-CnHm-oa |
1 |
|
ИСМ-О2 |
0,2 на каждые 10 % |
|
ИСМ-СО2 |
1 |
|
ИСМ-(СО 1.0, СО2.0) |
0,2 на каждые 10 % |
|
ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0) | |
|
ИСМ- (Nh3 1.0 - NH3 4.0) | |
|
ИСМ- (H2S1.0, H2S2.0) | |
|
ИСМ-HCl 1.0 |
1 на каждые 10 % |
|
ИСМ- (NO2 1.0, NO2 2.0) |
0,2 на каждые 10 % |
|
ИСМ - (SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСL2 1.0 |
0,5 на каждые 10 % |
|
ИСМ-НСN 1.0 | |
|
ИСМ-РНЗ 1.0 |
0,5 на каждые 10 % |
|
ИСМ-Н2 | |
|
ИСМ-PID 1.0 |
0,1 |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Таблица 8 - Содержание неизмеряемых компонентов и пределы допускаемой суммарной дополнительной погрешности от воздействия неизмеряемых компонентов
|
Наименование ИСМ |
Содержание неизмеряемых компонентов | ||||||||
|
NH3, мг/м3 |
CO, мг/м3 |
H2S, мг/м3 |
Cl2, мг/м3 |
Н2 |
NO, мг/м3 |
NO2, мг/м3 |
SO2, мг/м3 |
СН4, % (об.) | |
|
ИСМ-NH3 1.0 |
- |
500 |
3 |
1 |
2 % (об.) |
5 |
20 |
5 |
4,4 |
|
ИСМ-NH3 2.0 |
- |
1000 |
50 |
1 |
2 % (об.) |
100 |
400 |
20 |
4,4 |
|
ИСМ-NH3 3.0 |
- |
500 |
10 |
5 |
2 % (об.) |
10 |
100 |
10 |
4,4 |
|
ИСМ-NH3 4.0 |
- |
1000 |
20 |
5 |
2 % (об.) |
30 |
60 |
30 |
4,4 |
|
ИСМ-СО 1.0 |
1000 |
- |
10 |
5 |
25 млн-1 |
100 |
100 |
10 |
4,4 |
|
ИСМ-СО 2.0 |
1000 |
- |
50 |
30 |
120 млн-1 |
300 |
300 |
50 |
4,4 |
|
ИСМ-H2S 1.0 |
60 |
500 |
- |
3 |
500 млн-1 |
200 |
100 |
3 |
4,4 |
|
ИСМ-H2S 2.0 |
180 |
1000 |
- |
10 |
>500 млн-1 |
500 |
300 |
6 |
4,4 |
|
ИСМ-С1 1.0 |
5 |
100 |
2,5 |
- |
0,4 % (об.) |
2 |
0,5 |
5 |
4,4 |
|
ИСМ-Cl 2.0 |
10 |
500 |
10 |
- |
0,4 % (об.) |
20 |
5 |
10 |
4,4 |
|
ИСМ-Cl 3.0 |
6 |
300 |
6 |
- |
0,4 % (об.) |
12 |
3 |
6 |
4,4 |
|
Наименование ИСМ |
Содержание неизмеряемых компонентов | ||||||||
|
NH3, мг/м3 |
CO, мг/м3 |
H2S, мг/м3 |
Cl2, мг/м3 |
Н2 |
NO, мг/м3 |
NO2, мг/м3 |
SO2, мг/м3 |
СН4, % (об.) | |
|
ИСМ-Н2 |
100 |
500 |
20 |
1 |
100 |
100 |
100 |
4,4 | |
|
HCM-N02 1.0 |
30 |
100 |
5 |
1 |
1 % (об.) |
100 |
- |
5 |
4,4 |
|
HCM-N02 2.0 |
100 |
300 |
15 |
3 |
1 % (об.) |
300 |
- |
15 |
4.4 |
|
ИСМ-02 |
- |
- |
- |
- |
1 % (об.) |
- |
- |
- |
1,0 |
|
HCM-SO2 1.0 |
60 |
100 |
3 |
1 |
0,4 % (об.) |
200 |
100 |
- |
4,4 |
|
HCM-SO2 2.0 |
180 |
300 |
6 |
1 |
0,4 % (об.) |
500 |
300 |
- |
4.4 |
|
ИСМ-HCN 1.0 |
10 |
100 |
3 |
80 |
0,4 % (об.) |
100 |
8 |
3 |
4,4 |
|
ИСМ-СОС12 1.0 |
1,0 |
60 |
0,05 |
0,5 |
0,4 % (об.) |
0,5 |
50 |
0,1 |
4,4 |
|
ИСМ-HCl 1.0 |
10 |
60 |
3 |
3 |
0,4 % (об.) |
2 |
1 |
1 |
4,4 |
|
ИСМ-РНЗ 1.0 |
20 |
100 |
1,0 |
1,0 |
0,4 % (об.) |
0,5 |
1,0 |
2,0 |
4,4 |
|
ИСМ-CnHm-tk |
1500 |
100 |
(1) |
(1) |
0,05 % (об.) |
50 |
50 |
1) |
- |
|
ИСМ-CnHm-oa |
1500 |
100 |
50 |
50 |
1 % (об.) |
500 |
400 |
100 |
- |
|
ИСМ-СО2 |
1500 |
100 |
50 |
50 |
1 % (об.) |
500 |
400 |
100 |
2,2 |
|
ИСМ-PID 1.0 |
1,0 |
- 2) |
0,5 |
- 2) |
- 2) |
1,5 |
3,0 |
. 2) |
. 2) |
|
ИСМ-PID 2.0 |
15 |
- 2) |
10 |
- 2) |
- 2) |
20 |
50 |
. 2) |
. 2) |
|
ИСМ-PID 3.0 |
120 |
- 2) |
8 |
- 2) |
- 2) |
15 |
40 |
. 2) |
. 2) |
Пределы допускаемой суммарной дополнительной погрешности от воздействия неизме-ряемых компонентов, содержания которых приведены в таблице 8, в долях от основной абсолютной погрешности в начальной точке диапазона измерений: ±1,0
-
1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м3; [SO2]=20 мг/м3; [CL2]=1 мг/м3;
-
2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ.
выходного сигнала T0,9 без
запаздывания
Таблица 9 - Время
|
Наименование ИСМ |
Время установления выходного сигнала T0,9, C |
|
ИСМ-CnHm-tk |
15 |
|
ИСМ-CnHm-oa |
30 |
|
ИСМ-О2 | |
|
ИСМ-CO2 | |
|
ИСМ-(СО 1.0, СО2.0) |
45 |
|
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | |
|
ИСМ- (Nh3 1.0 - NH3 4.0) | |
|
ИСМ- (h2S1.0, H2S2.0) | |
|
ИСМ-HCl 1.0 |
120 |
|
ИСМ- (NO2 1.0, NO2 2.0) |
45 |
|
ИСМ - (SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСL2 1.0 |
120 |
|
ИСМ-НСN 1.0 |
60 |
|
ИСМ-PH3 1.0 | |
|
ИСМ-Н2 |
45 |
ИСМ
|
Наименование характеристики |
Значение | |
|
Интервал времени с момента включения в режим измерений (время прогрева), мин, не более |
до выхода |
5 |
|
Интервал времени работы всех типов ИСМ без корректировки показаний, |
6 | |
|
месяцев, не более | ||
|
Электрическое питание ИСМ осуществляется постоянного тока, В |
напряжением |
3,30+0,05 |
|
Габаритные размеры, мм, не более ИСМ | ||
|
- диаметр |
30 | |
|
- длина |
60 | |
|
ИСМ-ИМИ | ||
|
- длина |
55 | |
|
- ширина |
35 | |
|
- высота |
15 | |
|
Масса, г, не более ИСМ |
40 | |
|
ИСМ-ИМИ |
15 | |
|
Датчики выполнены во взрывозащищенном исполнении, маркировка | ||
|
взрывозащиты: ИСМ, ИСМ-ИМИ, ИСМ-CnHm-oa |
1Ex ib IIC T4 Gb X | |
|
ИСМ-CnHm-tk |
1Ex db ib IIB T4 Gb X | |
|
Степень защиты оболочек по ГОСТ 14254-2015 |
IP00 | |
|
Средний срок службы сенсоров, лет ЭХ (кроме кислорода) |
1 | |
|
ЭХ (кислород) |
2 | |
|
ТК (горючие газы и пары) |
1 | |
|
ОА (горючие газы и пары, диоксид углерода) |
5 | |
|
PID |
5 | |
|
Условия эксплуатации - диапазон атмосферного давления, кПа |
от 80 до 120 | |
|
- диапазоны температуры и относительной влажности анализируемой сред |
окружающей и |
см. таблицу 11 |
Таблица 11 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред
|
Наименование ИСМ |
Диапазон температур, 0С |
Диапазон относительной влажности, % при температуре 25°С |
|
ИСМ-Н281.0 |
от -40 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-Н2S2.0 |
от -40 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-ЫН3 1.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-ЫН3 2.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
Наименование ИСМ |
Диапазон температур, 0С |
Диапазон относительной влажности, % при температуре 25°С |
|
ИСМ-ЫНЗ 3.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-ЫН3 4.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-С12 1.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-С12 2.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-С12 3.0 |
от -40 до +45 |
от 20 до 98 (без конденсации) |
|
ИСМ-HCl 1.0 |
от -30 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-С0 1.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-С0 2.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-NO2 1.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-NO2 2.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-SO2 1.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-SO2 2.0 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-СОСL2 1.0 |
от -30 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-НСN 1.0 |
от -30 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-РНЗ 1.0 |
от -30 до +45 |
от 15 до 90 (без конденсации) |
|
ИСМ-О2 |
от -30 до +45 |
от 5 до 95 (без конденсации) |
|
ИСМ-Н2 |
от -40 до +45 |
от 20 до 90 (без конденсации) |
|
ИСМ-СО2 |
от -40 до +45 |
от 0 до 95 (без конденсации) |
|
ИСМ-CnHm-tk |
от -40 до +45 |
от 5 до 98 (без конденсации) |
|
ИСМ-CnHm-oa |
от -40 до +45 |
от 0 до 98 (без конденсации) |
|
ИСМ-PID 1.0 |
от -30 до +45 |
от 0 до 90 (без конденсации) |
|
ИСМ-PID 2.0 |
от -30 до +45 |
от 0 до 90 (без конденсации) |
|
ИСМ-PID 3.0 |
от -30 до +45 |
от 0 до 90 (без конденсации) |
|
ИСМ-ИМИ |
от -40 до +45 |
от 0 до 99 (без конденсации) |
наносится типографским способом на титульный лист паспорта и на ИСМ в виде наклейки (рисунок 1).
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
Наименование
ИСМ по таблице 1
|
Обозначение |
Количество |
|
ЕКРМ.413422.003-ХХ |
по заказу, шт. |
|
ЕКРМ.413422.004-ХХ |
по заказу, шт. |
|
ЕКРМ.413422.005 |
по заказу, шт. |
|
ЕКРМ.413422.006 |
по заказу, шт. |
|
ЕКРМ.413422.007-ХХ |
по заказу, шт. |
|
ЕКРМ.413422.008 |
по заказу, шт. |
|
ЕКРМ.4134216.001 |
по заказу, шт. |
|
ЕКРМ.413216.100 |
по заказу, шт. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
ЕКРМ.413422.003-ххПС |
1 экз. на ИСМ |
|
ЕКРМ.413422.004-ххПС |
1 экз. на ИСМ | |
|
ЕКРМ.413422.005ПС |
1 экз. на ИСМ | |
|
ЕКРМ.413422.006ПС |
1 экз. на ИСМ | |
|
ЕКРМ.413422.007-ххПС |
1 экз. на ИСМ | |
|
ЕКРМ.413422.008ПС |
1 экз. на ИСМ | |
|
ЕКРМ.413216.001ПС |
1 экз. на ИСМ | |
|
ЕКРМ.413216.100ПС |
1 экз. на ИСМ | |
|
Методика поверки |
- |
1 экз. на комплект ИСМ |
|
Блок градуировочный |
ЕКРМ.411251.003 |
по заказу |
|
Упаковка |
- |
1 на комплект |
Сведения о методиках (методах) измерений приведены в разделе 4 «Подготовка к работе» и разделе 5 «Указания по эксплуатации» документов ЕКРМ.413422.003-ХХПС, ЕКРМ.413422.004-ххПС, ЕКРМ.413422.005ПС,
ЕКРМ.413422.006ПС, ЕКРМ.413422.007-ххПС, ЕКРМ.413422.008ПС ЕКРМ.413216.001ПС, ЕКРМ.413216.100ПС, 2013 г. «Модули сенсорные интеллектуальные ИСМ. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности;
ТУ 4215-022-47275141-13 Модули сенсорные интеллектуальные ИСМ-4Т. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)
ИНН 7717136914
Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3, помещ. VII, ком. 4, 4А
Тел. (495) 346-92-52, 346-92-49
|
Наименование ИСМ |
Время установления выходного сигнала T0,9, c |
|
ИСМ-PID 1.0 |
30 |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Таблица 10 - Технические
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
Градуировка ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);
Градуировка ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР;
Не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;
Градуировка ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод;
Градуировка ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол;
Градуировка ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол.
Свх - значение содержания определяемого компонента на входе ИСМ, объемная доля, %, массовая концентрация, мг/м3, довзрывоопасная концентрация, % НКПР.
