Москва

16 января 2024 г.

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 6 февраля 2023 г. № 255 «Об утверждении типов средств измерений»

Во исполнение технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 16 приложения к приказу от 6 февраля 2023 г. № 255 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2024 г. № 72

Регистрационный № 88170-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные рупорные П6-74

Антенны измерительные рупорные П6-74 (далее - антенны П6-74) предназначены для измерений плотности потока энергии (далее - 1111Э) совместно с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а совместно с генераторами сигналов - для возбуждения электромагнитного поля с заданной 11Э.

1ринцип действия антенн 16-74 основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно антенна  16-74 представляет собой пирамидальный рупор

прямоугольного сечения с присоединенным к нему коаксиально-волноводным переходом.

Выход антенны 16-74 стандартный коаксиальный соединитель типа I (розетка) по ГОСТ 13317-89 с волновым сопротивлением 50 Ом.

Общий вид антенны 16-74 приведён на рисунке 1.

Схема пломбировки антенн 16-74 от несанкционированного доступа представлена на рисунке 2.

Места нанесения, знака утверждения типа, знака поверки и заводского номера в виде 5 (пяти) цифр, нанесенных краской или гравировкой, представлены на рисунке 1.

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки.

Рисунок 1 - Общий вид антенны П6-74 с местами нанесения знака утверждения типа, знака поверки и заводского номера

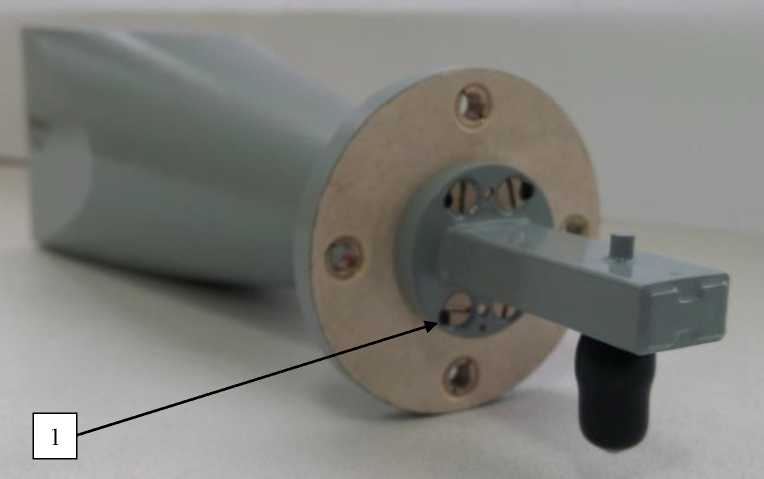

1 - место пломбирования от несанкционированного доступа

Рисунок 2 - Антенна П6-74. Схема пломбировки от несанкционированного доступа

отсутствует.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист документов МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации» и МИАВ.464653.053ПС «Антенна измерительная рупорная П6-74. Паспорт» типографским способом и на корпус антенны П6-74 нанесением надписей краской или гравировкой.

Таблица 3 - Комплектность антенны П6-74

приведены в разделе 3 документа МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации».

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;

МИАВ.464653.053ТУ Антенна измерительная рупорная П6-74. Технические условия.

(АО «ЦКБА»)

ИНН 5506202219

Адрес: 644027, г. Омск, пр-кт Космический, д. 24А

Телефон: 8 (3812) 53 98 30

Факс: 8 (3812) 57 19 84

E-mail: aockba@ckba.net.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
