МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

3 декабря 2019 г.                                               _№ 2851

Москва

О продлении срока действия свидетельства № 17806/1 об утверждении типа средства измерений «Комплексы программно-аппаратные для автоматизации хроматографического анализа «МультиХром» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АМПЕРСЕНД» от 27 августа 2019 г. №№ 30/19, 35/19 приказываю:

• 1.  Внести изменения в описание типа комплексов программноаппаратных для автоматизации хроматографического анализа «МультиХром», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 13473-04, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства № 17806/1 об утверждении типа комплексов программно-аппаратных для автоматизации хроматографического анализа «МультиХром» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.             ________

С.ВЕСЕНИА С СЕР ПЕРНЕА Г[; ?П

сертификат: OOE1O36E1BO7E0FB8OEA1189OOBCB6DO9O Кому выдан: Голубея Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

I                _____________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «3» декабря 2019 г. № 2851

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные для автоматизации хроматографического анализа «МультиХром» (в дальнейшем - комплекс «МультиХром») предназначены для автоматизации сбора и обработки результатов хроматографического анализа с возможностью управления хроматографическим оборудованием.

Комплекс «МультиХром» представляет собой самостоятельное изделие, функционирующее с компьютерами, программно совместимыми с IBM PC и работающими под управлением WINDOWS XP, Server 2003, Vista, 7, 8, 8.1, 10 с разрядностью 32 или 64 бит.

Комплекс «МультиХром» состоит из программного обеспечения для обработки хроматографической информации и аналого-цифрового преобразователя (АЦП) с разрядностью не менее 16 бит, выполненного либо в виде отдельного блока, подключаемого к компьютеру, либо в виде компьютерной платы. Допускается использование в составе комплекса других АЦП, выносных или встроенных в подключаемые к компьютеру детекторы, при условии соответствия их метрологических характеристик требованиям, приведенным ниже в разделе Метрологические и технические характеристики.

Комплекс «МультиХром» обеспечивает:

• - управление хроматографическим оборудованием;

• - одновременный прием сигналов детекторов хроматографов до восьми независимых каналов;

• - преобразование принятой информации в цифровую форму и передачу ее в компьютер;

• - обработку и интерпретацию хроматографической информации с идентификацией компонентов анализируемых смесей;

• - хранение с возможностью повторного использования хроматографической информации.

Блок АЦП обеспечивает выполнение следующих функций:

• - прием сигналов детекторов хроматографов по независимым каналам;

• - преобразование аналогового сигнала хроматографического детектора в цифровую форму;

• - ввод цифровых сигналов в компьютер по интерфейсу RS-232C, USB или Ethernet;

• - управление хроматографическим оборудованием по интерфейсу RS-232C, USB или Ethernet.

Программное обеспечение позволяет производить:

• - настройку режима управления, сбора данных и программной обработки информации;

• - программную обработку хроматографического сигнала с автоматизированным выделением пиков и аппроксимацией базовой линии;

• - идентификацию хроматографических пиков;

• - расчет концентрации компонентов, а также ряда параметров хроматографических пиков с выводом результатов в виде отчета на экран, принтер или в файл;

- запись исходной информации и параметров обработки на различные носители информации для ее повторного воспроизведения;

- групповую обработку серий хроматограмм.

Общий вид комплекса «МультиХром» представлен на рисунке 1.

Пломбирование комплекса «МультиХром» не предусмотрено.

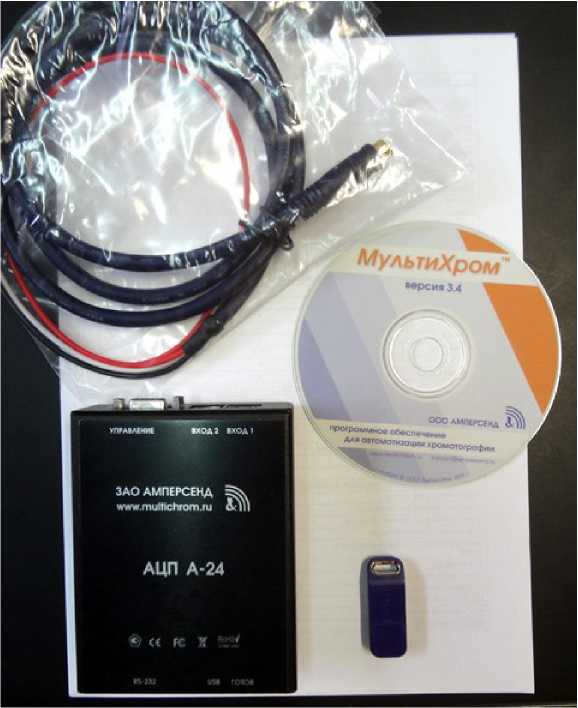

Рисунок 1 -Общий вид комплекса "МультиХром".

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Диапазон измерения хроматографических сигналов зависит от типа аналого-цифрового преобразователя и коэффициента усиления аналогового сигнала. Диапазон и доступные коэффициенты усиления указываются в паспорте АЦП.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 2______________________

наносится на прибор методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 13473-04 «Инструкция. Комплексы программно-аппаратные для автоматизации хроматографического анализа «МультиХром». Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17 мая 2004 г.

При поверке применяют:

• - вольтметр универсальный Щ31, ГОСТ 13600-68, с пределами измерения диапазонов от 10 мВ до 1 кВ или В7-78/1, В7-78/2, В7-78/3 фирмы "PICOTEST Corp.", с пределами измерения диапазонов от 100 мВ до 1 кВ;

• - цифро-аналоговый преобразователь (ЦАП) с разрядностью, не менее - 16 бит:

• - с приведенной погрешностью интегральной линейности, не более 0,003 %;

• - с приведенной погрешностью дифференциальной линейности, не более 0,002 %;

• - время установления с точностью 0,01 %, мкс - 20.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

Допустима периодическая поверка комплекса «МультиХром» в составе газового или жидкостного хроматографа в соответствие с МИ 2448-98.

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным для автоматизации хроматографического анализа «МультиХром»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений. Технические условия АЖРЦ 3.036.001 ТУ.

Общество с ограниченной ответственностью «АМПЕРСЕНД» (ООО «АМПЕРСЕНД») ИНН 7734352672

Адрес: 123182, г. Москва, пл. Академика Курчатова, д. 2, стр. 2 Тел/факс: (499) 322 99 61, тел.(916) 675-25-92,

Web-сайт: www.multichrom.ru,www.ampersand.ru E-mail: support@ampersand.ru

Испытательный центр Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
