№2671 от 14.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 63040
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 54165 "Виброколлекторы STD-510"
Приказы по основной деятельности по агентству Вн. Приказ № 2671 от 14.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
14 декабря 2018 г.
2671
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 54165 «Виброколлекторы STD-510»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями ООО «ТД «Технекон» от 09 ноября 2018 г. № 132 и № 133 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на виброколлекторы STD-510, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56539-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 54165 «Виброколлекторы STD-510» на последующие 5 лет.
-
3. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Г А
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2671
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброколлекторы STD-510 Назначение средства измеренийВиброколлекторы STD-510 (далее виброколлекторы) предназначены для измерения среднего квадратического значения (СКЗ) виброускорения и виброскорости.
Описание средства измеренийПринцип действия виброколлектора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Виброколлектор представляет собой переносной прибор, состоящий из измерительного блока STD-510 и вибропреобразователя.
Вибропреобразователь включает в себя пьезоэлектрический акселерометр, предварительный усилитель и кабель с разъемом. Принцип действия вибропреобразователя основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь.
В составе виброколлектора используются вибропреобразователи моделей CSP-M603C и CSP-M603M, которые отличаются рабочим диапазон температур.
Измерительный блок представляет собой процессор цифровой обработки сигналов, позволяющий измерять и обрабатывать поступающие на вход сигналы. Результаты измерений отображаются на жидкокристаллическом дисплее. Измерительный блок имеет два входа: аналоговый вход для подключения вибропреобразователя и дискретный вход для подключения тахометра. Измерительный блок снабжен интерфейом USB для подключения к персональному компьютеру.
Питание виброколлектора осуществляется от встроенной аккумуляторной батареи.
Виброколлектор имеет маркировку взрывозащиты 1ExibIIBT4 Х.

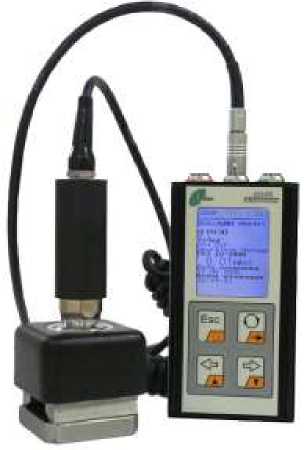

Общий вид виброколлектора STD-510 приведен на рисунке 1.
Рисунок 1 - Общий вид виброколлектора STD-510
Программное обеспечение (далее ПО) не оказывает влияния на метрологические характеристики.
ПО управляет настройками виброколлектора и предназначено исключительно для удобства работы.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
STD510v2 ru m.bin |
|
Номер версии (идентификационный номер) ПО |
не менее 2.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерения СКЗ виброускорения, м/с2 |
от 0,5 до 345 |
|
Диапазон измерения СКЗ виброскорости, мм/с |
от 0,5 до 70 |
|
Диапазоны рабочих частот, Гц: при измерении виброускорения при измерении виброскорости |
от 2 до 5000 от 5 до 2000 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовой частоте 80 Гц в диапазонах измерений вибрации, % |
±5 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения и виброскорости в рабочих диапазонах частот, % |
±10 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, %/ оС |
±0,2 |
|
Диапазон напряжения питания (пост.), В |
от 2,3 до 3 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +35 |
|
Условия эксплуатации: температура окружающей среды, °С измерительный блок |
от -20 до +50 |
|
вибропреобразователь CSP-M603C |
от -54 до +121 |
|
вибропреобразователь CSP-M603M |
от -54 до +85 |
|
Габаритные размеры, мм, не более: измерительный блок (высота х длина х ширина) |
110 х 55 х 24 |
|
вибропреобразователи CSP-M603C, CSP-M603M (диаметр х высота) |
20 х 45 |
|
Масса, кг, не более: измерительный блок |
0,25 |
|
вибропреобразователи CSP-M603C, CSP-M603M |
0,15 |
Знак утверждения типа наносится на корпус измерительного блока виброколлектора методом наклейки и на титульный лист паспорта методом печати или наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность виброколлектора STD-510
|
Наименование |
Обозначение |
Кол-во |
|
Виброколлектор в составе: измерительный блок вибропреобразователи |
STD-510 CSP-M603C или CSP-M603M |
1 шт. 1 шт. |
|
Держатель магнитный |
ДМ-6 |
1 шт. |
|
Щуп (наконечник) |
1 шт. | |
|
USB-кабель связи с ПК |
1 шт. | |
|
Зарядное устройство |
УЗ-510/3300 |
1 шт. |
|
Фазоотметчик |
ТО-3300-3 |
Опцион. |
|
Фазоотметчик |
LT-3300-3 |
Опцион. |
|
Штатив фазоотметчика |
Опцион. | |
|
Удлинительный кабель |
СН/СН-10 |
Опцион. |
|
Удлинительный кабель |
СН/СН-20 |
Опцион. |
|
Удлинительный кабель |
AUX/AUX-10 |
Опцион. |
|
Удлинительный кабель |
AUX/AUX-20 |
Опцион. |
|
Кабель |
CH/MS3106.2-2 |
Опцион. |
|
Кабель |
CH/MS3106.3-2 |
Опцион. |
|
Удлинительный кабель |
CH/BNC-4 |
Опцион. |
|
Кабель-адаптер |
CH-BNC 24-4 |
Опцион. |
|
Кабель-адаптер |
AUX3- BNC |
Опцион. |
|
Футляр |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Упаковка |
1 шт. |
осуществляется по документу КЕДР. 468153.003 МП «Виброколлектор STD-510». Методика поверки», утвержденному ФГУП «ВНИИМС» 14.01.2014 г.
Основные средства поверки: виброустановка калибровочная DVC-500 (Госреестр СИ № 42927-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброколлекторам STD-510ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10"1 + 2Ч04 Гц»
Технические условия ТУ 4277-017-18579242-13 (КЕДР. 468153.003 ТУ)
ИзготовительОбщество с ограниченной ответственностью «Торговый дом «Технекон»
(ООО «ТД «Технекон»)
ИНН 7701336185
Адрес: 105064, г. Москва, пер. Фурманный, дом 10, стр.1
Юридический адрес: 117418, город Москва, улица Новочеремушкинская, дом 63, корпус 2, эт. 2, пом. XV, ком. 2.
Тел./факс: (499) 744-6016; (499) 744-6015 E-mail: sales@tehnekon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
