МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                    2777

____________________ № ..........

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 31102 «Уровнемеры микроволновые Micropilot М, Micropilot S» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Эндресс+Хаузер» б/д приказываю:

• 1. Внести изменения в описание типа на уровнемеры микроволновые Micropilot М, Micropilot S, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 17672-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 17672-08 с изменением № 1

«ГСИ. Уровнемеры микроволновые Micropilot М, Micropilot S. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 ноября 2018  г.,

и распространить действие документа на уровнемеры микроволновые Micropilot М, Micropilot S, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 31102 «Уровнемеры микроволновые Micropilot М, Micropilot S», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 17672-08, в связи с внесением изменений в документ на методику поверки и переименованием организации-изготовителя с «фирма Endress+Hauser GmbH+Co.KG», Германия на «фирма Endress+Hauser SE+Co.KG», Германия.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г          ""                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2777

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые Micropilot M, Micropilot S

Уровнемеры микроволновые Micropilot M, Micropilot S (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей, пульп и сыпучих материалов.

Уровнемеры микроволновые Micropilot M, Micropilot S состоят из первичного преобразователя (антенны) и электронного преобразователя в компактном исполнении, установленных в герметичном корпусе.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и электронного преобразователя выпускаются различные модели уровнемеров (рисунок 1), предназначенные для установки в открытом пространстве и/или в волноводах (измерительных колодцах, выносных камерах и др.)

Принцип измерения основан на определении времени прохождения электромагнитного сигнала от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. С использованием значения скорости распространения электромагнитного сигнала и данных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает значение уровня.

Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера.

Уровнемеры применяются также для вычисления и индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

Внешний вид уровнемеров приведен на рисунке 1.

FMR230

FMR231

FMR240

FMR244

FMR245

FMR250

а) Уровнемеры микроволновые Micropilot M

FMR532

FMR533

FMR540

б) Уровнемеры микроволновые Micropilot S

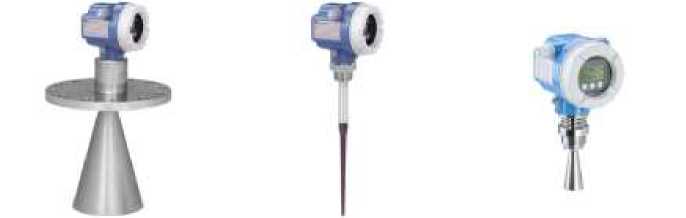

Рисунок 1 - Внешний вид уровнемеров Micropilot M, Micropilot S

Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.

Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш “ + v + F, с помощью которой блокируется доступ ко всем операциям в меню прибора.

В уровнемерах конструктивно предусмотрено наличие переключателя "SWITCH", расположенного внутри корпуса (рис. 2), который может иметь два состояния: "Off" ("Выключен") или "On" ("Включен"). Любое изменение настроек допустимо только тогда, когда переключатель "SWITCH" имеет состояние "Включен". После модификации переключатель "SWITCH" переводят в состояние "Выключен", такой статус переключателя гарантирует защиту от несанкционированного доступа.

Для применения уровнемера в учетно-расчетных операциях переключатель "SWITCH" может быть заклеен маркой поверителя (рис. 2), также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 3).

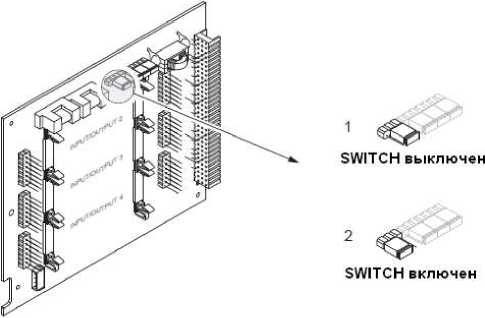

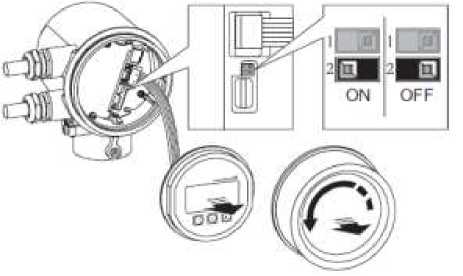

Рисунок 2 - Переключатель "SWITCH

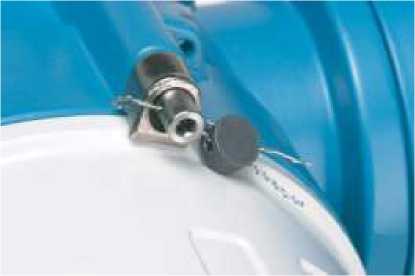

Рисунок 3 - Схема пломбирования корпуса уровнемера

Уровнемер может использоваться с устройством позиционирования для оптимального выравнивания луча радара по отношению к поверхности жидкости. В таком случае предусмотрено опломбирование (рисунок 4), для того чтобы исключить ослабление устройства позиционирования.

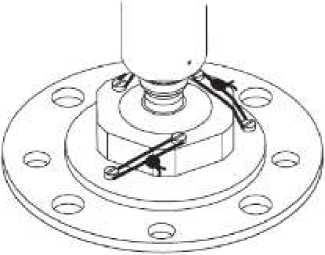

Рисунок 4 - Опломбирование устройства позиционирования

При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок Ll .

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения уровнемеров представлены в таблицах 1-4.

Таблица 1 - Идентификационные данные ПО уровнемеров микроволновых Micropilot M FMR230, FMR231

Таблица 2 - Идентификационные данные ПО уровнемеров микроволновых Micropilot M FMR240, FMR244, FMR245, FMR250

Таблица 3 - Идентификационные данные ПО уровнемеров микроволновых Micropilot S FMR530, FMR532, FMR533

Таблица 4 - Идентификационные данные ПО уровнемеров микроволновых Micropilot S FMR540

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров микроволновых Micropilot M, Micropilot S защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".

Таблица 5 - Основные метрологические и технические характеристики уровнемеров микроволновых Micropilot M

Таблица 6 - Основные метрологические, и технические характеристики уровнемеров микроволновых Micropilot S

* нижнее значение диапазона измерений определяется конструктивной длиной антенны.

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 7 - Комплектность средств измерений

осуществляется по документу МП 17672-08 "ГСИ. Уровнемеры микроволновые Micropilot. Методика поверки с изменением №1", утвержденной ФГУП "ВНИИМС" 19.11.2018 г.

Основное поверочное оборудование:

• - рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

• - рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по МИ 1780-87;

• - миллиамперметр постоянного тока для измерения в диапазоне 0/4...20 мА с относительной погрешностью измерений не более ±0,05 %;

• - термометр лабораторный с ценой деления 0,1 °С по ТУ 25-2021.003-88.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений изложены в эксплуатационном документе.

ГОСТ 8.477-82 "ГСИ. Государственная поверочная схема для средств измерения уровня жидкости"

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"

ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний"

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

Общество с ограниченной ответственностью "Эндресс+Хаузер" (ООО "Эндресс+Хаузер")

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1

Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
