Москва

25 января 2024 г.

№ 211

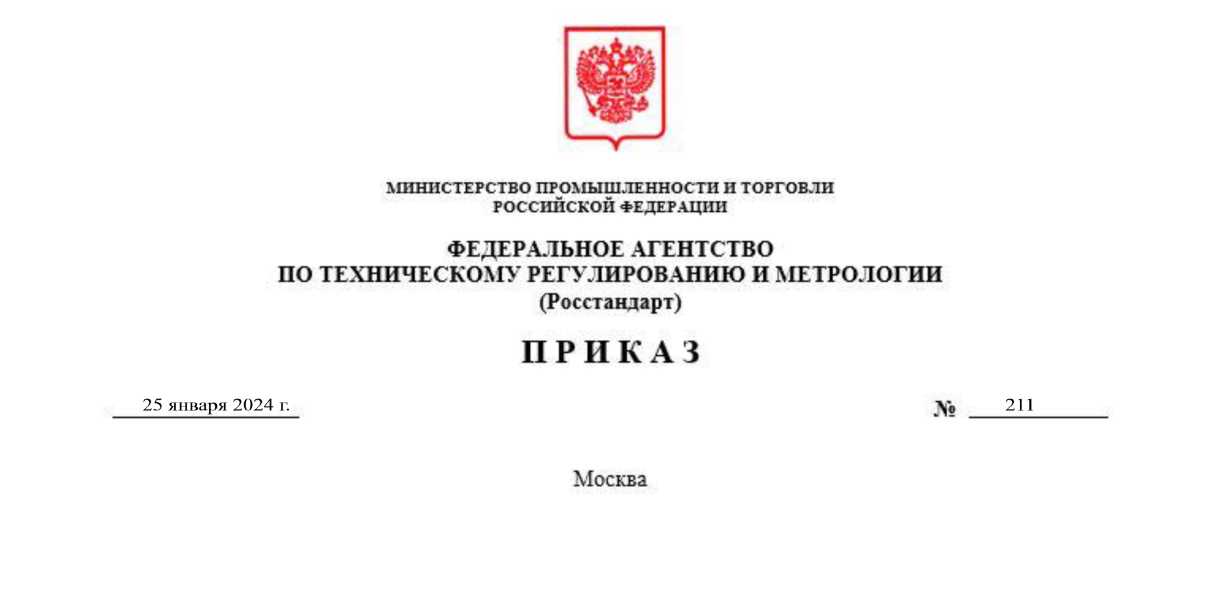

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 декабря 2023 г. № 2767 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 1 приложения к приказу от 21 декабря 2023 г. № 2767 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1В138С0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» января 2024 г. № 211

Лист № 1

Регистрационный № 48186-11                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Метран-75

Датчики давления Метран-75 (далее - датчики) предназначены для измерений избыточного давления, абсолютного давления и разности давления. Датчики обеспечивают непрерывное преобразование измеряемого давления в аналоговый выходной сигнал постоянного тока и/или цифровой выходной сигнал в стандарте протокола HART

Датчики состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).

Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.

Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и/или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и цифровой выходной сигнал.

Датчики имеют модели: 75А, 75PA, 75ТА - для измерения абсолютного давления, и 75G, 75TG, 75PG, 75CG - для измерения избыточного давления, 75CD - для измерения разности давлений.

Датчики имеют базовое исполнение или исполнения с повышенной точностью (коды РА, РВ или Р8).

Датчики могут выпускаться фланцевого, штуцерного исполнения, в сборе с клапанными блоками или с выносными разделительными мембранами как прямого монтажа, так и соединяемых капиллярами.

Датчики имеют исполнение со встроенным жидкокристаллическим индикатором.

Общий вид датчиков приведен на рисунке 1.

а) б) в) г)

д) е) ж)

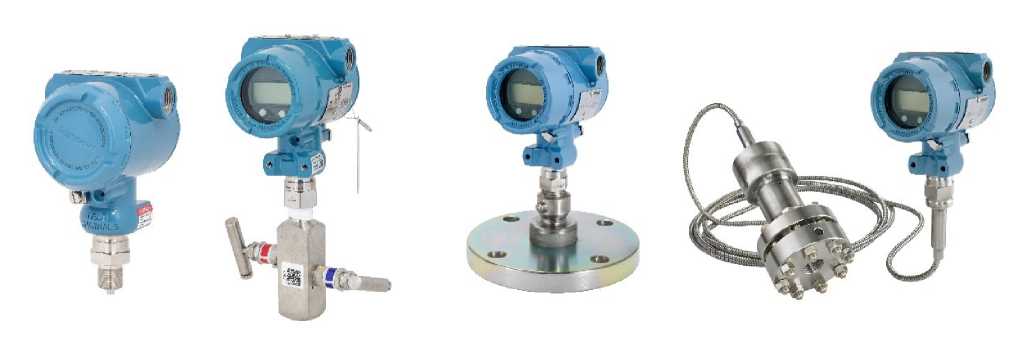

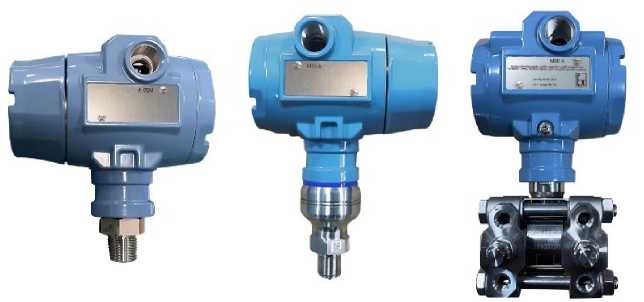

Рисунок 1 - Общий вид датчиков давления Метран-75

а), д), е) - датчики штуцерного исполнения; б) датчик в сборе с клапанным блоком; в) датчик в сборе с выносной разделительной мембраной прямого монтажа; г) датчик в сборе с выносной разделительной мембраной, соединенной капилляром, ж) датчик фланцевого исполнения

Место нанесения знака утверждения типа

jpcZxx

IP66

Сделано

1 в России

:ХХХХХХ                           Вых. сигнал 4 - 20 мА

^ХХХХХХХХХХХХХХХХХХХХХХХХХ Питание 10,5 - 42,4 В

IXXXXXXXXXXX

\ о

«сТТПГ Метран

^L11L    ДАТЧИК МЕТРАН-75

Модель ХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ Ne XXX

Макс, раб,

давление ,

Диапазон уу’

настройки ^ЛЛ-

Место нанесения заводского номера

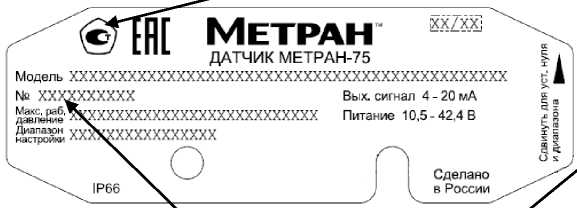

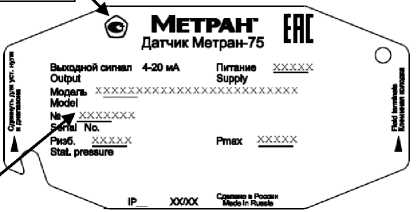

Рисунок 2 - Общий вид (схема) маркировочной таблички для датчиков: а) моделей 75А, 75G; б) моделей 75PA, 75ТА, 75TG, 75PG, 75CG, 75CD и место нанесения знака утверждения типа и заводского номера

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом, принятым на предприятии изготовителе, на маркировочную табличку, расположенную на корпусе датчиков, общий вид приведен на рисунке 2.

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на датчики не предусмотрено.

Допускается изменение цвета датчиков.

В датчиках установлено встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 4 Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

минимального диапазона измерений модели (P_min). Величина минимального диапазона измерений, в зависимости от кода диапазона, для каждой модели датчика указаны в руководстве по эксплуатации.

• ⁵⁾ - Дополнительная погрешность для диапазона температур от минус 40 °С до плюс 85 °С. В диапазоне температур от минус 51 °С до минус 40 °С дополнительная температурная погрешность увеличивается в 3 раза.

• ⁶⁾ - Для датчиков с выносной разделительной мембраной пределы погрешности рассчитываются отдельно для каждого исполнения выносной разделительной мембраны с учетом конкретных условий применения.

• ⁷⁾ - Датчики избыточного давления и разряжения могут иметь диапазон измерения от минус 100 кПа и выше в зависимости от модели.

Примечание:

Р_в - верхний предел или диапазон измерений, на который настроен датчик;

P_max - максимальный диапазон измерений или верхний предел измерений модели датчика;

P_min - минимальный диапазон измерений или верхний предел измерений модели датчика.

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится на табличку, прикреплённую к корпусу датчика способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.3 «Устройство и работа датчика» СПГК.5297.000.00 РЭ «Датчики давления Метран-75. Руководство по эксплуатации» и СПГК.5297.000.01 РЭ «Датчики давления Метран-75 моделей 75CD, 75CG, 75TG, 75TA, 75PG, 75РА. Руководство по эксплуатации».

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 -140⁷ Па»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений от 140⁵ Па»;

ТУ 4212-023-51453097-2010 «Датчики давления Метран-75. Технические условия».

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Юридический адрес: 454003, г. Челябинск, Новоградский пр-кт, д. 15

Адрес производства: 454003, г. Челябинск, Новоградский пр-кт, д. 15 Телефон: +7 (351) 799-51-51

Факс: +7 (351) 799-55-90

Web-сайт: www.metran.ru

E-mail: info.metran@emerson.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

факс: (495) 437-5666

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Москва, муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
