Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» июля 2020 г. № 1203

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400

Назначение средства измерений Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 (далее-счётчики) предназначены для измерений объёма и объемного расхода жидкости.

Описание средства измерений

Принцип действия счётчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него с последующим вычислением различных параметров: суммарный объём или масса жидкости, объёмный расход, массовый расход, скорость потока, направление потока, скорость звука в жидкости.

Счётчики состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода - ППР) и преобразователей сигналов.

Счётчики производятся в компактном исполнении - OPTISONIC 4400 С, когда преобразователь сигналов крепится непосредственно на ППР и представляет собой моноблок, и в раздельном исполнении - OPTISONIC 4400 F, когда преобразователь сигналов крепится отдельно и соединён с ППР кабелем длиной до 30 метров.

Счётчики могут выпускаться в следующих модификациях:

OPTISONIC 4400 HT - высокотемпературная версия. Его конструкция предусматривает одноканальное и двухканальное исполнение.

OPTISONIC 4400 HP - версия для работы при высоком давлении (до 43,1 МПа). Его конструкция предусматривает одноканальное и двухканальное исполнение.

Счётчики также могут быть дополнительно оснащаться рубашкой обогрева.

Параметры трубопровода вносятся в память преобразователя сигналов на заводе-изготовителе.

В счётчиках предусмотрена возможность измерения потока жидкости, как в прямом, так и в обратном направлении (в реверсивном режиме).

Счётчики, в зависимости от исполнения, могут оснащаться        аналоговым

входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами HART, Modbus, Foundation Fieldbus, Profibus.

Внешний вид счётчиков представлен на рисунке 1.

Приказ Росстандарта №1203 от 14.07.2020, https://oei-analitika.ru
Приказ Росстандарта №1203 от 14.07.2020, https://oei-analitika.ru
Приказ Росстандарта №1203 от 14.07.2020, https://oei-analitika.ru

а)                                               б)

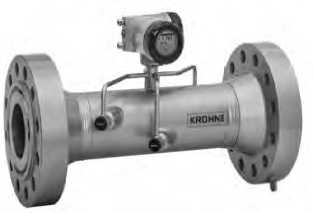

Рисунок 1- Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400: а) OPTISONIC 4400 C/HP (компактное исполнение, для работы при высоком давлении, б) OPTISONIC 4400 F/HT (раздельное, высокотемпературное исполнение).

Опломбирование не предусмотрено.

Программное обеспечение

Внутреннее ПО выполняет функции расчёта объёмного расхода, объёма, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.

Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CG350

Номер версии (идентификационный номер) ПО

5.X.X

Цифровой идентификатор ПО

Не отображается

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Диаметры номинальные и диапазоны измерений

Наименование параметра

Значение расхода при номинальном диаметре

25

32

40

50

65

80

100

125

150

Наименьший расход, м3

0,1

0,2

0,3

0,5

0,8

1,1

1,8

2,8

4

Наибольший расход, м3

35

57,3

89,6

140

236,6

358,4

560

875

1260

Наименование параметра

Значение расхода при номинальном диаметре DN

200

250

300

350

400

450

500

600

Наименьший расход, м3

7

11

15,8

21,5

28

35,5

43,8

63

Наибольший расход, м3

2240

3500

5040

6860

8960

11340

14000

20160

Примечание : В таблице указан расход при рабочих условиях.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода2), %:

Версия HT:

  • 1 - канальное исполнение (DN50-DN80)

  • 2 - канальное исполнение (DN80-DN600)

DN25

Версия HP

±(1 +1/v) 1) ±(0,5 +0,5/v)1) ±(2,5 +2,5/v) 1)

±(1 +1/v) 1)

Выходные сигналы:

токовый, мА

от 0/4 до 20

частотный, Гц

от 0,01 до 10000

импульсный, имп

не ограничено

Пределы допускаемой приведенной погрешности выходного токового сигнала2), %

±0,15

Пределы допускаемой относительнойпогрешности частотного сигнала2), %

±0,15

1) v - потока в м/с, которая вычисляется по формуле

4-103-(?                            _

У=   гпмл2 ос’гДе<2 значение расхода,мд

71 ■ (UN■ 3,6

2) Погрешность выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - напряжение переменного/постоянного тока, В

  • - напряжение постоянного тока, В

  • - частота переменного тока, Гц

(от 100 до 230)1}°^ о д+10% /+30%

^■*-15%'-25%

24+30%

^-55%

50/60

Потребляемая мощность, не более: -переменного тока, А -постоянного, Вт

22

12

Масса1-*, кг, не более

от 14 до 679

Габаритные размеры1*, мм, не более:

  • - высота

  • - ширина

  • - длина

от 336 до 1152

от 149 до 813 от 350 до 1100

Условия эксплуатации:

  • - максимальное давление измеряемой среды, МПа

  • - температура окружающей среды, °С

43,1

от -60 (402)) до +70 (653))

  • - температура измеряемой среды, °С:

OPTISONIC 4400 HP

  • - компактное исполнение

  • - раздельное исполнение

от -45 до +180 от -45 до +180

Наименование характеристики

Значение

OPTISONIC 4400 HT

  • - раздельное исполнение во взрывобезопасной зоне

  • - раздельное исполнение во взрывоопасной зоне

от -45 до +600

от -45 до +440

Примечание:

  • 1) В зависимости от типоразмера или исполнения

  • 2) Счётчики, производства KROHNE Altometer, Нидерланды

  • 3) Для преобразователей сигналов

Знак утверждения типа

наносят на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5- Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Счётчик-расходомер жидкости ультразвуковой

OPTISONIC 4400

1 шт.

в соответствии с заказом

Руководство по эксплуатации

8.2000.23РЭ

1 экз.

для счётчиков, производства ООО «КРОНЕ-Автоматика»

4005365901 - HB

OPTISONIC 4400

1 экз.

для счётчиков, производства

KROHNE ALTOMETER

Паспорт

8.1000.23ПС

1 экз.

для счётчиков, производства ООО «КРОНЕ-Автоматика»

4400-01-00-00ПС

1 экз.

для счётчиков, производства

KROHNE ALTOMETER

Методика поверки

МП 208-022-2017

1 экз.

Поверка

осуществляется по документу МП 208-022-2017 «ГСИ. Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400. Методика поверки», утверждённому ФГУП «ВНИИМС» 17.05.2017 г.

Основные средства поверки:

- Рабочий эталон 1-го и 2-го разряда по ГОСТ 8.145-75 и ГОСТ 8.510-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или в свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счётчикам-расходомерам жидкости ультразвуковым OPTISONIC 4400

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная

схема для средств измерений объемного расхода жидкости в диапазоне от 340 -6 до 10 м/с

ТУ 4213-015-33530463-2017 Счётчики-расходомеры жидкости  ультразвуковые

OPTISONIC 4400. Технические условия

Техническая документация фирмы «KROHNE Altometer», Нидерланды

Изготовители

Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово

Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11

Фирма «KROHNE Altometer», Нидерланды

Адрес: Kerkeplaat 14, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht

Тел.: +31 (0)78 6306200; факс: +31 (0)78 6306234

Web-сайт: http://krohne.ru

Заявитель

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»

(ООО «КРОНЕ Инжиниринг»)

ИНН 7716526213

Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово Тел.: +7 (846) 230-04-70, факс: +7 (846) 230-03-13

Web-сайт: http://krohne.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«14» июля 2020 г.
