№2805 от 29.11.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 625204
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2805 от 29.11.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
29 ноября 2024 г.
2805
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
4. Контроль за исполнением настоящего приказа оставляю за собой.
Z * >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии 2024 г. № _^^^05
от « __ »
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
1
1.
Наименование типа
Обозначение типа
Заводской
номер
Регистрационный номер в ФИФ
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляемый
изготовитель
2
Трубки индикаторные
модели ТИ-[ИК-К]
4 №№ партий: 5701; 37-01; 55-01; 5601; 67-01; 59-01; 6301; 70-01;
44-01; 6001; 65-01;
58-01; 6101; 69-01;
68-01; 6601; 64-01;
62-01
5
24321-13
10
6
МП 242-14792013 с изменением № 1
8
МП 242-14792024
Дата утверждения акта испытаний
11
22.07.
2024
Заявитель
12
Закрытое акционерное общество «Крисмас+» (ЗАО «Крисмас+»), г. Санкт-Петербург
Юридическое лицо, проводившее испытания
13 ФГУП «ВНИИМ им.
Д.И.Менделе ева», г. Санкт-Петербург
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2805
Лист № 1
Всего листов 10
Регистрационный № 24321-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трубки индикаторные модели ТИ-[ИК-К]
Назначение средства измеренийТрубки индикаторные модели ТИ-[ИК-К] предназначены для измерений массовой концентрации вредных веществ и объемной доли диоксида углерода в воздушных средах.
Описание средства измеренийПринцип действия трубок индикаторных модели ТИ-[ИК-К] - колористический: экспресс-метод, основанный на изменении окраски массы наполнителя ТИ при взаимодействии с определяемым газом и измерении длины прореагировавшего слоя. Длина прореагировавшего слоя является функцией преобразования определяемого газа и объема, отобранной на анализ пробы.
Трубки индикаторные модели ТИ-[ИК-К] (далее - ТИ) являются измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ. ТИ герметизируются путем запаивания их концов.
ТИ имеют 70 модификаций и обеспечивают измерение концентрации 35 различных газов и паров в газовой среде в различных диапазонах.
Для улавливания сопутствующих веществ, мешающих анализу, либо для образования с определяемым компонентом летучего продукта, индицируемого порошком, ТИ используются в комплекте с трубками фильтрующими (далее - ТФ). Независимо от состава воздуха использование ТИ в комплекте с ТФ, если это предусмотрено в технической документации, является обязательным во избежание нарушений условий их эксплуатации.
На ТИ нанесена шкала для прямого отсчета показаний, при наличии двух поддиапазонов измерений - две шкалы.
Для прокачивания пробы через ТИ используются аспираторы утвержденного типа поршневые или сильфонные (НП-3М, АМ-5Е, АМ-0059, УГ-2, Drager Accuro, Gastec model DV-100S(DV-110S), KITAGAVA модель АР-20 и др. аналогичные средства измерений).
Партия ТИ представляет собой трубки одной модификации, изготовленные с применением растворов, реактивов и исходных материалов одного приготовления и имеющие один номер.
Общий вид ТИ представлен на рисунке 1.
Конструкцией ТИ пломбировка корпуса не предусмотрена.
Номер партии наносится печатным способом в цифровом формате на каждую трубку и этикетку. Общий вид этикетки с указанием места нанесения номера партии приведен на рисунке 2.
Нанесение знака поверки на ТИ не предусмотрено.
Лист № 2
Всего листов 10

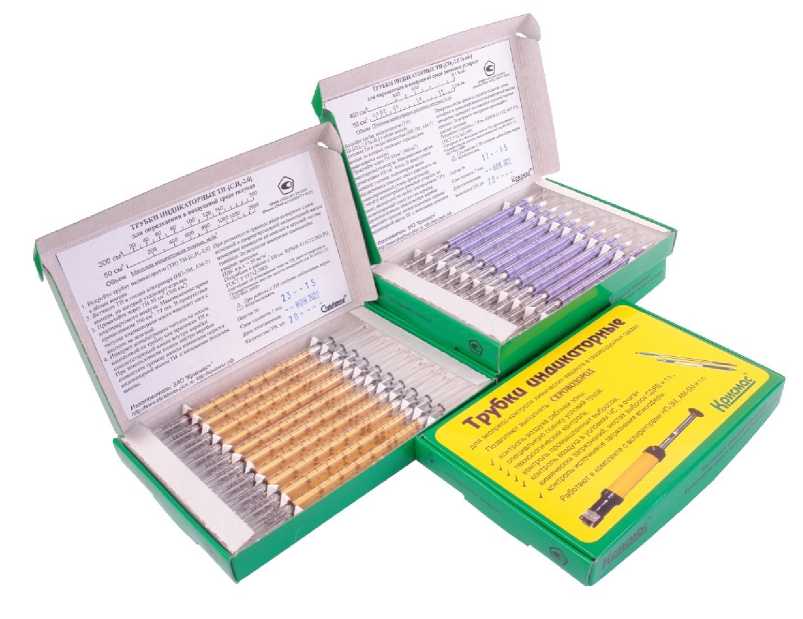

Рисунок 1 - Общий вид ТИ
ТРУБКИ ИНДИКАТОРНЫЕ TH-[NO2-0,05] для определения в воздушной среде диоксида азота
1 1,5 2 3 4 5 6 7 8 9 10
1000 см I ..................
3 5 10 20 30 40 50
300 смМ____________5 7,5 I I I I I I I I I
Объем Массовая концентрация диоксида азота, мг/м3
КРМФ.415522.003 ТУ-2017
(Взамен КРМФ.415522.003 ТУ-2013)
Место нанесения знака
утверждения типа
-
1. Вскройте трубку индикаторную (ТИ)
ТИ-[NO 2-0,05] с обоих концов.
-
2. Встав ьте ТИ в гнездо аспиратора (НП-3М, АМ-5) концом, на который указывает стрелка.
-
3. Прокачайте через ТИ 300 см3 (1000 см3) анализируемого воздуха. Максимальное время прокачивания 100 см3 - 87 сек. В присутств ии диоксида азота индикаторная масса изменяет цвет с белого на бордово-коричневый.
-
4. Измерьте ко нцентрацию диоксида азота по шкале, нанесенной на трубку или приложив ТИ к соответствующей шкале внутри коробки.
При использовании шкалы внутри коробки совместите границу начала изменения окраски индикаторной массы ТИ с начальным делением шкалы.
При размыто сти границы раздела окрасок слоев исходной и прореагировавшей индикаторной массы измерение проводите по нижней и верхней частям границы. За р езультат измерения принимайте среднее значение.
ПДК в.р.з. = 2 мг/м3.
Подробнее о работе с ТИ см. КРМФ.415522.003 РЭ, ГОСТ Р 51712-2001.
Сертификат об утверждении типа на ТИ, зарегистрирован в Государственном реестре средств измерений под № 24321-13. <ISO 9001:2008>
А При работе с ТИс^Ду^^ с^б^дать ме^^1 6e^ioniac^ioc^^.
Партия №
Место нанесения номера
Изготовитель: ЗАО “Крисмас+”
http://www.christmas-plus.ru; http://крисмас.рф
Срок годности 1 год
Дата изготовления Количество ТИ, шт.
Коисмос
партии
Рисунок 2 - Общий вид этикетки
Метрологические и технически характеристикиТаблица 1 - Метрологические характеристики
|
Определяемый компонент (ПДК, мг/м3) |
Обозначение модификаций ТИ-[ИК-К] |
Диапазоны измерений массовой концентрации, мг/м3 |
Назначение 2) |
|
Аммиак (20) |
ТИ-[ЫНз-0,005] |
от 0,2 до 5,0 |
В |
|
Аммиак (20) |
ТИ-[ЫНз-0,1] |
от 2 до 10 от 10 до 100 |
В К |
|
Аммиак (20) |
ТИ-[ЫНз-1,0] |
от 10 до 100 от 100 до 1000 |
К А |
|
Определяемый компонент (ПДК, мг/м3) 1) |
Обозначение модификации |
Диапазоны измерений массовой концентрации, мг/м3 |
Назначение 2) |
|
Аммиак (20) |
ТИ-[ЫН3-2,0] |
от 10 до 100 от 100 до 2000 |
К А |
|
Ацетальдегид (5) |
ТИ- [ацетальдегид- 0,05] |
от 1 до 50 |
К |
|
Ацетальдегид (5) |
ТИ- [ацетальдегид- 0,1] |
от 1 до 30 от 5 до 100 |
К А |
|
Ацетальдегид (5) |
ТИ- [ацетальдегид- 2,0] |
от 100 до 2000 |
А |
|
Ацетилен |
ТИ-[С2Н2-1,2] |
от 50 до 1200 |
В |
|
Ацетилен |
ТИ-[С2Н2-5,0] |
от 200 до 5000 |
В |
|
Ацетон (800/200) |
ТИ-[С3НбО-10,0] |
от 100 до 1000 от 200 до 10000 |
К А |
|
Бензин (300/100) (по гексану) |
ТИ-[бензин-4,0] |
от 50 до 200 от 200 до 4000 |
К А |
|
Бензин (300/100) (по гексану) |
ТИ-[бензин-6,0] |
от 100 до 500 от 500 до 6000 |
К А |
|
Бензол (15/5) |
ТИ-[СбНб-0,03] |
от 2 до 30 |
К |
|
Бензол (15/5) |
ТИ-[СбНб-1,5] |
от 5 до 200 от 100 до 1500 |
К А |
|
Бром (0,5) |
ТИ-[бром-0,01] |
от 0,25 до 10 |
К, А |
|
Бром (0,5) |
ТИ-[Вг2-0,01] |
от 0,5 до 10 |
К, А |
|
Бутанол (из обутанол)(30/10) |
ТИ-[(1)-ВиОН-0,2] |
от 5 до 200 |
К, А |
|
Бутанол (из обутанол)(30/10) |
ТИ-[С4Н9ОН-0,3] |
от 5 до 300 |
К, А |
|
Гексан (300/100) |
ТИ-[гексан-0,12] |
от 10 до 120 |
В |
|
Гексан (300/100) |
ТИ-[гексан-0,3] |
от 10 до 100 от 50 до 300 |
К, А |
|
Диоксид азота (2) |
TИ-[NO2-0,05] |
от 1 до 10 от 5 до 50 |
К А |
|
Диоксид азота (2) |
TИ-[NO2-0,25] |
от 1 до 10 от 10 до 250 |
К А |
|
Диоксид серы (10) |
ТИ-[диоксид серы- 0,13] |
от 1 до 10 от 10 до 130 |
К |
|
Диоксид серы (10) |
ТИ-[8О2-0,13] |
от 2 до 20 от 10 до 130 |
К |
|
Диоксид серы (10) |
ТИ-[8О2-0,19] |
от 2 до 20 от 10 до 190 |
К |
|
Диоксид серы (10) |
TИ-[SO2-2,5] |
от 10 до 200 от 100 до 2500 |
К, А |
|
Диоксид углерода |
ТИ-[СО2-2,0 % об.] |
от 0,03 до 0,1 % (об.) от 0,1 до 2,0 % (об.) |
В |
|
Диоксид углерода |
ТИ-[СО2-10,0 % об.] |
от 0,2 до 10 % (об.) |
В |
|
Определяемый компонент (ПДК, мг/м3) 1) |
Обозначение модификации |
Диапазоны измерений массовой концентрации, мг/м3 |
Назначение 2) |
|
Диоксид углерода |
ТИ-[СО2-30,0 % об.] |
от 0,2 до 5 % (об.) от 5 до 30 % (об.) |
В |
|
Дизельное топливо (в пересчете на декан) |
ТИ-[дизельное топливо-6,0] |
от 200 до 6000 |
В |
|
Диэтиловый эфир (900/300) |
ТИ-[Е12О-3,0] |
от 100 до 500 от 500 до 3000 |
К А |
|
Керосин (600/300 в пересчете на декан)3) |
ТИ-[керосин-4,0] |
от 50 до 500 от 100 до 4000 |
К А |
|
Ксилол (150/50) |
ТИ-[ксилол-1,5] |
от 5 до 100 от 100 до 1500 |
К А |
|
Ксилол (150/50) |
ТИ-[С8Н1о-1,5] |
от 20 до 200 от 100 до 1500 |
К А |
|
Метанол (15/5) |
ТИ-[МеОН-0,3] |
от 2 до 50 от 10 до 300 |
К А |
|
Метанол (15/5) |
ТИ-[МеОН-1,0] |
от 20 до 1000 |
А |
|
Озон (0,1) |
ТИ-[0з-0,003] |
от 0,05 до 0,5 от 0,2 до 3,0 |
К А |
|
Озон (0,1) |
ТИ-[0з-0,015] |
от 0,05 до 1,0 от 1,0 до 15,0 |
К А |
|
Оксид азота (5) |
ТИ-[NO-0,05] |
от 1 до 10 от 5 до 50 |
К |
|
Оксид азота (5) |
ТИ-[NO-0,25] |
от 1 до 10 от 10 до 250 |
К А |
|
Пропанол (изопропанол)(10) |
ТИ-[(1)РгОН-0,2] |
от 5 до 200 |
К, А |
|
Пропанол (изопропанол)(10) |
ТИ-[СзН7ОН-0,3] |
от 5 до 300 |
К, А |
|
Сероводород (10) |
ТИ-[H2S-0,02] |
от 0,2 до 5,0 от 0,5 до 20 |
К А |
|
Сероводород (10 или 3 мг/м3 в смеси с углеводородами С1 - С5) |
ТИ-[сероводород-0,12] |
от 0,5 до 10 от 10 до 120 |
К А |
|
Сероводород (10 или 3 мг/м3 в смеси с углеводородами С1 - С5) |
ТИ-[H2S-0,12] |
от 2 до 30 от 10 до 120 |
К А |
|
Сероводород (10) |
ТИ-[H2S-0,2] |
от 0,5 до 10 от 10 до 200 |
К А |
|
Сероводород (10) |
ТИ-[H2S-1,0] |
от 10 до 100 от 100 до 1000 |
К А |
|
Сероводород (10) |
ТИ-[H2S-2,0] |
от 10 до 100 от 100 до 2000 |
К А |
|
Определяемый компонент (ПДК, мг/м3) 1) |
Обозначение модификации |
Диапазоны измерений массовой концентрации, мг/м3 |
Назначение 2) |
|
Сумма оксидов азота (в пересчете на NO2) (5)4) |
ТИ-[NOx-0,05] |
от 1 до 10 от 5 до 50 |
К |
|
Сумма оксидов азота (в пересчете на NO2) (5) 4) |
ТИ-[NOх-0,25] |
от 1 до 10 от 10 до 250 |
К А |
|
Стирол (30/10) |
ТИ-[стирол-3,0] |
от 5 до 200 от 200 до 3000 |
К А |
|
Толуол (150/50) |
ТИ-[толуол-2,0] |
от 5 до 100 от 100 до 2000 |
К А |
|
Толуол (150/50) |
ТИ-[С7Н8-2,0] |
от 20 до 200 от 200 до 2000 |
К А |
|
Трихлорэтилен (30/10) |
ТИ-[С2На3-0,15] |
от 2 до 30 от 5 до 150 |
К А |
|
Уайт-спирит в пересчете на декан (300 в пересчете на С)3) |
ТИ-[уайт-спирит-4,0] |
от 50 до 500 от 100 до 4000 |
К |
|
Углеводороды нефти в пересчете на гексан (900/300 в пересчете на С)3) |
ТИ-[С6Н14-2,0] |
от 50 до 2000 |
К |
|
Углеводороды нефти в пересчете на гексан (900/300 в пересчете на С) 3) |
ТИ-[С6Н14-4,0] |
от 50 до 200 от 200 до 4000 |
К |
|
Уксусная кислота (5) |
ТИ-[СН3СООН-0,3] |
от 2 до 20 от 20 до 300 |
К А |
|
Уксусная кислота (5) |
ТИ-[СН3СООН-2,0] |
от 2 до 50 от 50 до 2000 |
К А |
|
Фенол (1/0,3) |
ТИ-[фенол-0,03] |
от 0,3 до 30 |
К. А |
|
Фенол (1/0,3) |
ТИ-[фенол-0,3] |
от 2 до 50 от 50 до 300 |
А |
|
Формальдегид (0,5) |
ТИ-[НСН0-0,005] |
от 0,2 до 5,0 |
К |
|
Формальдегид (0,5) |
ТИ-[НСНО-0,1] |
от 1 до 10 от 10 до 100 |
А |
|
Фтористый водород (0,5/0,1) |
ТИ-[HF-0,02] |
от 0,2 до 5,0 от 5 до 20 |
К А |
|
Фтористый водород (0,5/0,1) |
ТИ-[HF-0,5] |
от 2 до 20 от 20 до 500 |
А |
|
Хлор (1,0) |
ТИ-[С12-0,2] |
от 0,5 до 10 от 10 до 200 |
К А |
|
Хлористый водород (5,0) |
ТИ-[НС1-0,06] |
от 0,3 до 6,0 от 5 до 60 |
К |
|
Хлористый водород (5,0) |
ТИ-[НС1-0,15] |
от 1 до 10 от 5 до 150 |
К А |
|
Хлороформ (10/5) |
ТИ-[хлороформ-0,2] |
от 2 до 200 |
К, А |
Продолжение таблицы 1 Определяемый компонент (ПДК, мг/м3) 1) Этанол (2000/1000)
Обозначение модификации
TH-[EtOH-5,0]
Диапазоны измерений массовой концентрации, _________мг/м3_________ от 200 до 5000
-
1) ПДК, мг/м3 (максимальная разовая/среднесменная) - предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны».
-
2) В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
-
3) Формула пересчета на С: С С К (0,845),
где С' - измеренная по шкале массовая концентрация определяемого вещества, мг/м3;
К - коэффициент пересчета на С, равный 0,844 для керосина, уайт-спирита и дизельного топлива; 0,836 - для углеводородов нефти.
-
4) ПДК суммы оксидов азота (в пересчете на диоксид азота) - 5 мг/м3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности (5), % |
±25 1) |
|
Время прокачивания объема 100 см3 анализируемой пробы через ТИ, указанные в таблице 1, с Конкретное значение времени прокачивания приведено на этикетке |
от 10 до 120 |
|
1) ТИ, предназначенные для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 4.43. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
в соответствии | |
|
Номинальное значение объема пробы анализируемого воздуха |
с маркировкой, нанесенной на ТИ |
|
Габаритные размеры и допускаемое отклонение для ТИ, мм: | |
|
- длина |
125±5 |
|
- диаметр Габаритные размеры и допускаемое отклонение для ТФ, мм: ТФ-С2Н2, ТФ-Е1;О, ТФ-SO; |
4,50±0,25 |
|
- длина |
80±5 |
|
- диаметр |
6,0±0,5 |
|
Наименование характеристики |
Значение |
|
ТФ-СзНбО, ТФ-(1)-ВиОП, ТФ-(1)-РгОП, ТФ-С;ПС1;, ТФ-nCl, ТФ-хлороформ | |
|
- длина |
125±5 |
|
- диаметр ТФ-NOx |
4,50±0,25 |
|
- длина |
80±5 |
|
- диаметр |
4,50±0,25 |
|
Масса 10 шт. и допускаемое отклонение, г, не более: для ТИ |
35±4 |
|
для ТФ-С2Н2 |
25±4 |
|
для ТФ-С3Н6О |
31±4 |
|
для ТФ-(i)-BuOH, ТФ-(i)-PrOH |
33±2 |
|
для ТФ-NOx |
20±2 |
|
для ТФ-SO2 |
25±2 |
|
для ТФ-HCl, ТФ-HF, ТФ- хлороформ |
33±4 |
|
для ТФ-С2НС13 |
35±4 |
|
для ТФ-Et2O |
35±2 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °C |
от +10 до +35 |
|
- диапазон относительной влажности окружающей среды, % |
от 30 до 95 |
|
от 84,6 до 106,7 |
|
пробы от номинального значения, % |
±5 |
|
- содержание неизмеряемых компонентов в анализируемой |
в соответствии |
|
среде |
с таблицей 2 |
|
КРМФ.415522.003 РЭ | |
|
Примечание - При использовании трубок ТИ-[С6Н14-2,0], ТИ-[С6Н |
14-4,0] для определения |
|
предельных углеводородов нефти (С3-С10), за исключением (С6), погрешность | |
|
не нормируется | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок сохраняемости, мес - для трубок модификаций ТИ-[С7Н8-2,0], ТИ-[СНзСООН-2,0], [СНзСООН-0,3], ТИ-[С2Н2-1,2], ТИ-[С2Н2-5,О], ТИ-[СзНбО-10,0], ТИ-[Оз-0,003], ТИ-[Оз-О,О15], ТИ-[С8Н10-1,5], ТИ-[СбНб-0,03], ТИ-[СбНб-1,5], TИTИ-[SO2-0,13], TИ-[SO2-0,19], TИ-[SO2-2,5], ТИ-[С02-2,О %об.], ТИ-[С02-3О,О %об.], TИ-[Et2O-3,0], TИ-[H2S-0,12], TИ-[H2S-1,0], TИ-[H2S-2,0] |
24 |
|
- для трубок модификаций ТИ-[толуол-2,О], ТИ-[ксилол-1,5], [диоксид серы-0,13], ТИ-[С02-1О,О %об.|, TИ-[H2S-0,02], ТИ-[сероводород-0,12], TИ-[H2S-0,2] |
18 |
|
- для остальных ТИ |
12 |
|
ТИ ремонту не подлежат |
наносится типографским способом на этикетки (чертежи КРМФ.754463.003-
КРМФ.754463.032) и на титульный лист руководства по эксплуатации КРМФ.415522.003 РЭ.
Комплектность средства измеренийТаблица 5 - Комплектность ТИ модификаций ТИ-|\Нз-0,005|, ТИ |\Нз-0,1|, TИ-[NHз-1,0], TИ-[NHз-2,0],
ТИ-[бензин-4,0], ТИ-[Вг2-0,01],
ТИ-[ацетальдегид-0,05], ТИ-[ацетальдегид-0,1], ТИ-[ацетальдегид-2,0],
ТИ-[бензин-6,0],
ТИ-[гексан-0,12],
ТИ-[С6Н6-0,03],
ТИ-[гексан-0,3],
ТИ-[С6Н6-1,5],
TH-[N02-0,05],
ТИ-[бром-0,01],
ТИ-^02-0,25],
ТИ-|СО2-2,0 % об.], ТИ-|СО2-10,0 %о б.], ТИ-|СО2-30,0 % об.], ТИ-|дизельное топливо-6,0], ТИ-[керосин-4,0], ТИ-[ксилол-1,5], ТИ-[С8Н1о-1,5], ТИ-[МеОН-0,03], ТИ-[МеОН-1,0],
ТИ-[Оз-0,003], ТИ-[Оз-0,015], TИ-[H2S-0,02], TИ-[H2S-0,12], ТИ-[сероводород-0,12], TИ-[H2S-0,2], TИ-[H2S-1,0], ТИ-^28-2,О], ТИ-[стирол-3,0], ТИ-[толуол-2,0], ТИ-[С7Н8-2,О], ТИ-|уайт-спирит-4,0], ТИ-|С6Н14-2,0], ТИ-|С6Н14-4,0], ТИ-|СНзСООН-0,з],
ТИ-[СНзСООН-2,0], ТИ-[фенол-0,03], ТИ-[фенол-0,з], ТИ-[НСНО-0,005], ТИ-[НСНО-0,1], TИ-[HF-0,02], ТИ-[С12-О,2], TИ-[EtOH-5,0]
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплект трубок индикаторных ТИ-[ИК-К] |
КРМФ.413549.001 |
2О (15, 1О, 5) 1) |
|
Футляр или |
КРМФ.323363.001 СБ |
1 |
|
кассета полиэтиленовая |
КРМФ.323366.001 |
1 |
|
Этикетка |
КРМФ.754463.007 |
1 |
|
Руководство по эксплуатации совмещенное с паспортом |
КРМФ.415522.003РЭ |
1 экз. |
|
Методика поверки 2) |
- |
1 экз. |
| ||
Таблица 6 - Комплектность ТИ модификаций ТИ-[СзНбО-10,0], ТИ-|(1)-ВиОП-0,2|, ТИ-[С4Н90Н-0,3], ТИ-[(1)-РгОН-0,2], ТИ-[СзН7ОН-0,3], ТИ-[С2Наз-0,15], ТИ-[HF-0,5], ТИ-[На-0,06], ТИ-[На-0,15], ТИ-[хлороформ-0,2]
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплект трубок индикаторных ТИ-[ИК-К] |
КРМФ.413549.001 |
2О (15, 1О, 5) 1) |
|
Трубки фильтрующие |
КРМФ.418539.002 |
2О (15, 1О, 5) |
|
Футляр или |
КРМФ.323363.001 СБ |
1 |
|
кассета полиэтиленовая |
КРМФ.323366.001 |
1 |
|
Этикетка |
КРМФ.754463.007 |
1 |
|
Руководство по эксплуатации совмещенное с паспортом |
КРМФ.415522.003РЭ |
1 экз. |
|
Методика поверки 2) |
- |
1 экз. |
|
Трубка полимерная: d=5±1 мм, l=40±3 мм |
1 | |
| ||
Таблица 7 - Комплектность ТИ модификаций ТИ-[С2Н2-1,2], ТИ-[С2Н2-5,0], ТИ-[SО2-0,13], ТИ-[диоксид серы-0,13], ТИ-[8О2-0,19], ТИ-[8О2-2,5], ТИ-[Е12О-3,0], ТИ-[NOх-0,05], ТИ-[NOх-0,25]
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплект трубок индикаторных ТИ-[ИК-К] |
КРМФ.413549.001 |
20 (15, 10, 5) 1) |
|
Трубки фильтрующие |
КРМФ.418539.002 |
4 (3, 2, 1) |
|
Футляр или |
КРМФ.323363.001 СБ |
1 |
|
кассета полиэтиленовая |
КРМФ.323366.001 |
1 |
|
Этикетка |
КРМФ.754463.007 |
1 |
|
Руководство по эксплуатации совмещенное с паспортом |
КРМФ.415522.003РЭ |
1 экз. |
|
Методика поверки 2) |
- |
1 экз. |
|
Трубка полимерная: d=5±1 мм, l=40±3 мм |
1 | |
|
1) Номенклатура и количество индикаторных трубок определяются Заказчиком. | ||
|
В комплект поставки индикаторных трубок может входить (по согласованию с заказчиком) 2) Поставляется по запросу заказчика | ||
Таблица 8 - Комплектность ТИ модификаций ТИ-[NO-0,05], ТИ-|\О-0,25|
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплект трубок индикаторных ТИ-[ИК-К] |
КРМФ.413549.001 |
20 (10) 1) |
|
Трубки фильтрующие |
КРМФ.418539.002 |
2 (1) |
|
Футляр или |
КРМФ.323363.001 СБ |
1 |
|
кассета полиэтиленовая |
КРМФ.323366.001 |
1 |
|
Этикетка |
КРМФ.754463.007 |
1 |
|
Руководство по эксплуатации совмещенное с паспортом |
КРМФ.415522.003РЭ |
1 экз. |
|
Методика поверки 2) |
- |
1 экз. |
|
Трубка полимерная: d=5±1 мм, l=40±3 мм |
1 | |
|
1) Номенклатура и количество индикаторных трубок определяются Заказчиком. В | ||
|
комплект поставки индикаторных трубок может 2) Поставляется по запросу заказчика |
входить (по согласованию с заказчиком) | |
приведены в разделе 6 «Выполнение измерений и вычисление результата» документа КРМФ.415522.003 РЭ «Трубки индикаторные модели ТИ-[ИК-К]. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия;
ГОСТ 12.1.014-84 ССБТ. Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками;
КРМФ.415522.003 ТУ-2022 «Трубки индикаторные модели ТИ-[ИК-К]. Технические условия».
ИзготовительЗакрытое акционерное общество «Крисмас+» (ЗАО «Крисмас+»)
ИНН 7838390626
Адрес: 191180, г. Санкт-Петербург, наб. реки Фонтанки, д. 102
Телефон: +7 (812) 575-50-81, +7 (812) 575-57-91, факс: +7 (812) 325-34-79
Е-mail: info@ christmas-plus.ru
Web-сайт: www.christmas-plus.ru
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
«Всероссийский
Д.И.Менделеева»
E-mail: info@vniim.ru Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
