№695 от 03.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 81280
О переоформлении свидетельства об утверждении типа средства измерений № 33318 "Измерители мощности СВЧ М3М-18" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 695 от 03.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ3 апреля 2019 г.
695
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 33318 «Измерители мощности СВЧ М3 М-18» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПФ «Микран» от 12 февраля 2019 г. № 1768/к и № 1769/к приказываю:
-
1. Внести изменения в описание типа на измерители мощности СВЧ МЗМ-18, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36974-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 33318 «Измерители мощности СВЧ МЗМ-18», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 36974-08, в связи с переименованием фирмы-изготовителя с ЗАО «НПФ «МИКРАН», г. Томск на АО «НПФ «МИКРАН», г. Томск.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
2
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
< “а
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1O36EE32711E88OE9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2018 до 08.11.2019
I- - V
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «3» апреля 2019 г. № 695
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности СВЧ М3М-18
Назначение средства измеренийИзмерители мощности СВЧ М3М-18 предназначены для измерений мощности синусоидальных СВЧ сигналов в коаксиальном тракте 7,0/3,04 мм.
Описание средства измеренийИзмерители мощности СВЧ М3М-18 представляют собой малогабаритные портативные приборы с автономным питанием, в которых совмещены преобразователь мощности СВЧ сигнала и индикатор.
Принцип действия основан на преобразовании мощности синусоидального СВЧ си гнала в постоянное напряжение, его усиления, преобразования в цифровую форму и отображения результата измерений на экране индикатора в линейном и логарифмическом масштабе. Тип преобразователя - диодный.
Управление процессом измерения осуществляется микроконтроллером, который дополнительно выполняет ряд математических и сервисных функций, таких как обработка результата измерений в соответствии с установленными параметрами, частотная коррекция, запоминание результатов измерений, компенсация величины ослабления при использовании внешних аттенюаторов, самодиагностика. Учет в процессе измерений сохраненных в энергонезависимой памяти частотных и амплитудных коэффициентов минимизирует суммарную погрешность.
Измерители мощности СВЧ М3М-18 могут работать в ручном и дистанционном режимах. В ручном режиме управление процессом измерений и отсчет измеренных значений проводят при помощи органов управления и индикатора, расположенных на корпусе измерителя мощности СВЧ М3М-18, а в дистанционном режиме - с использованием программного обеспечения «Измеритель мощности СВЧ» из комплекта поставки, установленного на персональный компьютер.
Подключение к персональному компьютеру осуществляется через интерфейс USB с использованием стандартного кабеля USB 2.0 (А-В).
Электропитание измерителей мощности СВЧ М3М-18 осуществляется от встроенного аккумулятора. Зарядка аккумулятора проводится от USB порта или от промышленной сети при помощи специализированного зарядного устройства.
Конструктивно измерители мощности СВЧ М3М-18 выполнены в металлическом корпусе, внутри которого размещены детекторная секция, блоки аналого-цифрового преобразователя и центрального процессорного устройства, интерфейс USB и аккумулятор.
По условиям эксплуатации измерители мощности СВЧ М3М-18 относится к группе 3 в части климатических и группе 4 в части механических внешних воздействующих факторов по ГОСТ 22261.
Внешний вид измерителя мощности СВЧ М3М-18 с указаниями мест нанесения знака утверждения типа, знака поверки средства измерений и мест пломбирования приведены на рисунках 1 и 2.
знак утверждения типа средства измерений
нанесения
МИКРАН
МЗМ-18 Измеритель мощности СВЧ
10 МНг - 1В СНг

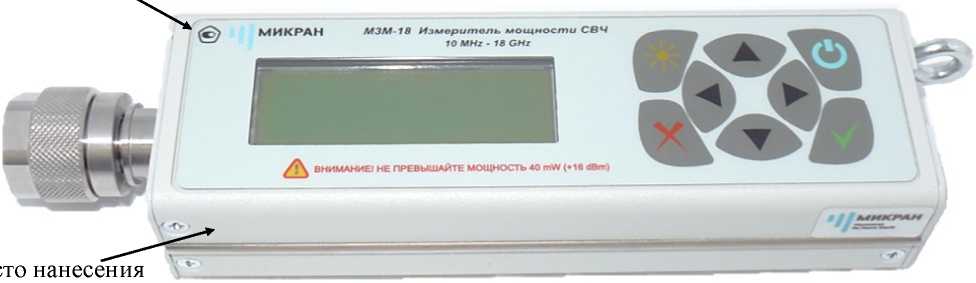

Рисунок 1 - Внешний вид измерителя мощности СВЧ М3М-18

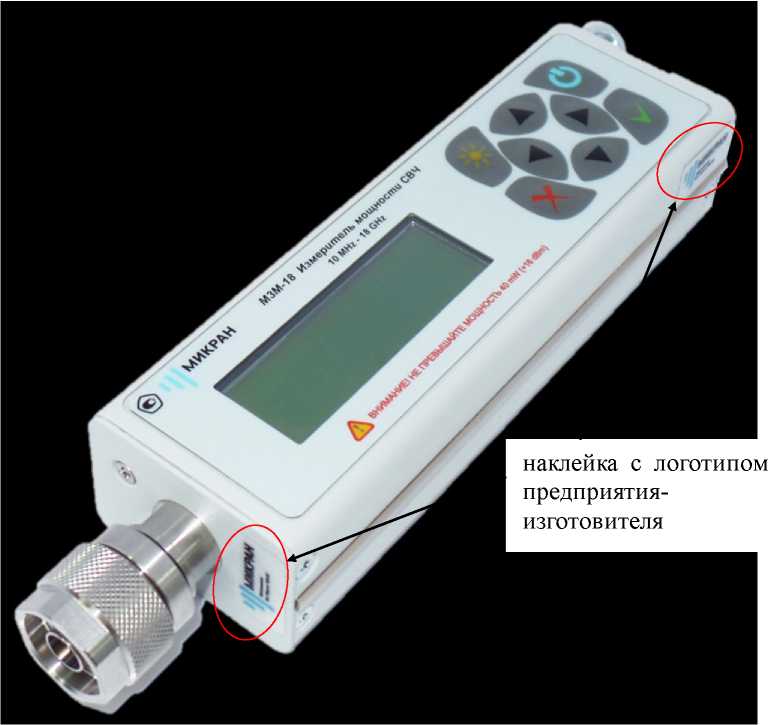

Рисунок 2 - Места пломбирования измерителя мощности СВЧ М3М-18 (обведены)
Программное обеспечение (ПО) измерителя мощности СВЧ М3М-18 представлено встроенным (интегрированным) ПО в виде программы управления микроконтроллера (при ручном режиме работы) и автономным ПО в виде программы «Измеритель мощности СВЧ», устанавливаемой на персональный компьютер (при дистанционном режиме работы).
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик за пределы допускаемых значений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Программа управления микроконтроллера |
Программа управления М3М: «Измеритель мощности СВЧ» | |
|
Идентификационное наименование ПО |
«Измеритель мощности СВЧ> |
M3MClient.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.5 |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
не присвоен |
592684ccdd850db9be0fb2 95a848449f |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
md5 |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 - «высокий» для интегрированного ПО микроконтроллера при ручном режиме работы измерителя мощности СВЧ М3М- 1 8, и «средний» для автономного ПО, используемого при работе в дистанционном режиме с применением персональной ЭВМ.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
-
- процессор Intel® Pentium II® 600 МГц (или аналог);
-
- наличие интерфейса - стандартный USB 2.0;
-
- оперативная память 256 Мб;
-
- наличие клавиатуры и манипулятора "мышь".
Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows®7, Windows®8 и Windows®10. Персональный компьютер не входит в комплект поставки.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18,00 |
|
Диапазон измерений мощности мВт (дБм) |
от V10-4 до 10 (от минус 40 до 10) |
|
Пределы допускаемой основной относительной погрешности измерений без учета погрешности рассогласования при количестве усреднений N *, не более |
± 20,0% (± 0,8 дБ) |
|
Предел допускаемого СКО случайной составляющей погрешности измерений, нВт, не более |
2,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы дополнительной относительной погрешности измерений при отклонении температуры окружающей среды от 25 °C на каждые 10 °C, не более |
± 15,0 % (± 0,6 дБ) |
|
Нелинейность амплитудной характеристики в диапазоне рабочих частот, дБ, не более |
±0,6 |
|
Максимально допустимый уровень входной мощности, дБм, не менее |
16 |
|
Нестабильность показаний измерителя за 15 минут работы, при изменении температуры окружающей среды не более чем на 1 °C, P - измеренная мощность, Вт |
большее из значений: ** ± 1 единица счета или ± 0,01 • РИЗМ |
|
Значение КСВН входа СВЧ в диапазоне частот, не более: от 0,01 до 12,00 ГГц свыше 12 ГГц |
|
|
* N = 64 при рюм <-35 дБм, N = 32 при - 35 дБм < Ризм <-25 дБм , N = 16 при - 25 дБм < Ризм <-20 дБм, N = 8 при - 20 дБм < Ризм < -15 дБм, N = 4 при -15 дБм < Ризм < +10 дБм, где Рюм - измеренная мощность, Вт ** 1 единица счета составляет 0,1 дБ при выбранных единицах измерения «дБм»; 0,1 мВт, 0,1 мкВт или 0,1 нВт при выбранных единицах измерения «Вт». | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип СВЧ соединителя по ГОСТ РВ 51914 волновое сопротивление, Ом |
«Ш, вилка» 50 |
|
Время измерений, с, не более |
N/16 |
|
Время установления рабочего режима, с, не более |
10 |
|
Продолжительность непрерывной работы, ч, не менее: | |
|
от аккумулятора с подсветкой |
8 |
|
от аккумулятора без подсветки |
16 |
|
от зарядного устройства или ЭВМ |
24 |
|
Электропитание от зарядного устройства: | |
|
входное напряжение частотой 50 Гц |
(220 ± 22) В |
|
выходное напряжение постоянного тока |
(5,0 ± 0,3) В |
|
ток заряда, мА, не более |
500 |
|
время заряда, ч, не более |
3 |
|
Электропитание от USB: | |
|
ток заряда, мА, не более |
125 |
|
время заряда, ч, не более |
8 |
|
Габаритные размеры, мм, не более: | |
|
длина |
177,0 |
|
ширина |
48,0 |
|
высота |
32,5 |
|
Масса, кг, не более: | |
|
измерителя |
0,35 |
|
зарядного устройства |
0,20 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность воздуха при 30 °C, %, не более атмосферное давление, кПа (мм рт. ст.) |
от + 5 до + 40 90 от 70,0 до 106,7 (от 537 до 800) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Показатели надежности: | |
|
средняя наработка на отказ, ч |
10000 |
|
средний срок службы измерителя, лет |
5 |
|
срок службы аккумулятора, лет |
2 |
|
средний срок сохраняемости, лет |
3 |
наносится на лицевую панель измерителя мощности СВЧ М3М-18 (в левом верхнем углу) и титульный лист документа: ЖНКЮ.468161.001. РЭ. «Измеритель мощности СВЧ М3М-18. Руководство по эксплуатации» (в правом верхнем углу) типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность поставки измерителя мощности СВЧ М3М-18
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель мощности СВЧ М3М-18 |
ЖНКЮ.468161.001 ТУ |
1 |
|
Зарядное устройство |
Адаптер питания USB2100 ROBITON |
1 |
|
Ремешок на руку |
- |
1 |
|
Кабель USB 2.0 (A-B) |
- |
1 |
|
Программа управления М3М «Измеритель мощности СВЧ» (на цифровом носителе) |
ЖНКЮ.02015-00 |
1 |
|
Транспортировочный ящик (кейс) |
Pelican 1150 |
1 |
|
Измеритель мощности СВЧ М3М-18. Руководство по эксплуатации |
ЖНКЮ.468161.001 РЭ |
1 |
|
Измеритель мощности СВЧ М3М-18. Методика поверки |
ЖНКЮ.468161.001 Д3 |
1 |
осуществляется по документу ЖНКЮ.468161.001 Д3 «Измеритель мощности СВЧ М3М-18. Методика поверки», утвержденному ФГУП «СНИИМ» 09.08.2013 г.
Основные средства поверки:
-ваттметр поглощаемой мощности М3-90 (регистрационный номер, диапазон частот от 0,02 до 18 ГГц, диапазон измеряемой мощности СВЧ от минус 40 до 10 дБм, КСВН входа преобразователя не более 1,4, предельно допускаемая погрешность измерений ± 6 %;
-измеритель модуля коэффициента передачи и отражения (WM-18) (регистрационный номер), диапазон частот от 0,01 до 18 ГГц, стабилизированный уровень выходной мощности от минус 10 до 10 дБм, предел допускаемой погрешности измерений ± 5-KcmU%;
-комплекты для измерений соединителей коаксиальных КИСК-7 (регистрационный номер), пределы допускаемой погрешности измерений ± 0,02 мм.
При поверке могут применяться другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых измерителей мощности СВЧ М3М-18 с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса измерителя мощности СВЧ М3М-18 (рисунок 1).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям мощности СВЧ М3М-18.ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ЖНКЮ.468161.001 ТУ. Измеритель мощности СВЧ М3М-18. Технические условия
ИзготовительАкционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
ИНН 7017211757
Адрес: 634041, г. Томск, пр-т Кирова, 51д
Телефон: (3822) 90-00-29, 41-34-03, факс: (3822) 42-36-15
E-mail: pribor@micran. ru
Web-сайт: www.micran.ru
Испытательный центр:Федеральное государственное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно- исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004 г.Новосибирск, пр. Димитрова, д. 4
Телефон: (383) 210-08-14, факс: (383) 210-13-60
E-mail: director@sniim.ru
Web-сайт: www.sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310556 от 14.01.2015 г.
