ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы температуры плавления MP

Назначение средства измерений

Анализаторы температуры плавления MP (далее - анализаторы) предназначены для измерений температуры плавления твердых веществ.

Описание средства измерений

К настоящему типу относятся анализаторы моделей MP420, MP430, MP450, MP470.

Принцип действия анализаторов основан на изменении оптических свойств образца при его плавлении. Регулировка температуры осуществляется на основании показаний встроенного преобразователя температуры Pt100. Стеклянный капилляр c внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый лампой свет проходит по световоду и попадает на образец. В процессе плавления пропускание света образцом и, следовательно, измеряемая фотоэлементом интенсивность света увеличивается. При достижении определенного значения коэффициента светопропускания (20 %) образец считается расплавившимся. В момент плавления образца температура печи регистрируется, корректируется и выводится на дисплей, как температура точки плавления образца. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

Анализаторы выпускаются в 4 моделях: MP420, MP430, MP450, MP470, которые состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь и фотометрическое регистрирующее устройство. На передней панели блока управления расположены цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной программы. На задней панели блока управления расположены разъемы подключения интерфейсов связи, источника питания и выключатель питания. Блок управления и измерительная ячейка конструктивно объединены.

Дополнительно к анализаторам может быть подключен принтер через интерфейс RS-232, позволяющий распечатать результаты анализа, а также USB-клавиатура.

Все анализаторы позволяют производить видеозапись соответствующего процесса плавления целиком в формате AVI с возможностью последующего воспроизведения.

Модели анализаторов различаются метрологическими характеристиками.

Маркировка анализаторов выполнена на самоклеящейся стойкой к стиранию наклейке, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение MP420, MP430, MP450 или MP470; заводской номер в буквенно-цифровом формате по принятой нумерации предприятия-изготовителя, и также может содержать информацию о напряжении питания, габаритные размеры, массу анализатора.

Нанесение знака поверки на анализатор не предусмотрено.

Общий вид средства измерений представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

Рисунок 1 - Общий вид анализатора температуры плавления МР

Напоп \nstruments

Address. No.7000 Jingshi Road,Hi-Tech

Group Co Ltd Development Zone,Jinan 250100,China

S.N.: MP727240025K

Рисунок 2 - Маркировка анализатора

Model: MP470

Power supply: 24\/ rrrz 5A

Power: 120\/\/

Dimension: 305mmX220mmX230mm

Weight: 4kg

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО осуществляет функции сбора, обработки, хранения (внутренняя память: МР420 - 8 ГБ; МР430, МР450 - 16 ГБ; МР470 - 32 ГБ), передачи по USB интерфейсу и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус анализатора в виде наклейки (рисунок 2).

Комплектность средства измерений

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Анализаторы температуры плавления MP», раздел 5 «Инструкция по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 (часть 2);

Стандарт предприятия «Hanon Advanced Technology Group Co., Ltd.», Китай.

Правообладатель

Компания «Hanon Advanced Technology Group Co., Ltd.», Китай

Адрес: 4th Floor, Building 1, A3 Zone, Financial Business Center of Hanyu, High-Tech Development District, Jinan, 250101, China

Телефон: +86 531 88874440

E-mail: info@hanon.cc

Web-сайт: www.hanonlab.com

Изготовитель

Компания «Hanon Advanced Technology Group Co., Ltd.», Китай

Адрес: 4th Floor, Building 1, A3 Zone, Financial Business Center of Hanyu, High-Tech

Development District, Jinan, 250101, China

Адреса мест осуществления деятельности:

№ 7000 Jingshi Road, Hi-Tech Development Zone, Jinan, 250100, China;

East Huayuan Road, Linyi, Dezhou city, 251500 Shandong Province, China Телефон: +86 531 88874440

Web-сайт: www.hanonlab.com

Е-mail: info@hanon.cc

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от« __ »    июля    2025 г. №   _^б 5

Регистрационный № 91366-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные проведения медицинских осмотров Medpoint24

Назначение средства измерений

Системы автоматизированные проведения медицинских осмотров Medpoint24 (далее - системы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления и частоты пульса, относительной влажности окружающего воздуха и температуры окружающей среды.

Описание средства измерений

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала измерений частоты пульса основан на определение по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.

Принцип работы канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.

Принцип работы канала измерения массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.

Принцип работы канала измерений температуры окружающего воздуха и относительной влажности окружающего воздуха основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков).

Системы выпускаются в следующих исполнениях:

• - Medpoint24 Базовый;

• - Medpoint24 Закрытый (Тип 1);

• - Medpoint24 Закрытый (Тип 2);

• - Medpoint24 Закрытый (Тип 3);

• - Medpoint24 Мобильный (Тип 1);

• - Medpoint24 Мобильный (Тип 2);

• - Medpoint24 Настольный (Тип 1);

• - Medpoint24 Настольный (Тип 2).

Конструктивно системы отличаются форм фактором и реализованы в виде измерительных каналов, измеряющих физиологические параметры человека, размещенных в закрытом столе, чемодане, устройстве, внутри которого дополнительно размещаются управляющие устройства, средства передачи, подключенные к системе. Полученные данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее. Исходя из исполнения, системы являются статичными или мобильными, к которым выведена камера видеофиксации для записи прохождения осмотра.

Серийный номер наносится на маркировочную табличку типографским методом в буквенно-цифровом формате.

Общий вид систем с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунках 1-9. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Место нанесения

знака утверждения типа и серийного номера

Рисунок 1 - Общий вид систем исполнения Medpoint24 Базовый, место нанесения знака утверждения типа и место нанесения серийного номера

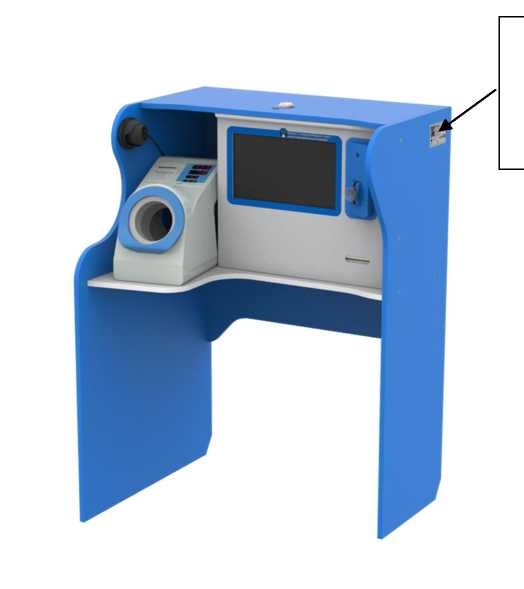

Рисунок 2 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения

знака утверждения типа и серийного номера

Рисунок 3 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 2), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения

знака утверждения типа и серийного номера

Рисунок 4 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 3), место нанесения знака утверждения типа и место нанесения серийного номера

Рисунок 5 - Общий вид систем исполнения Medpoint24 Мобильный (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения И

типа и серийного

номера

Рисунок 6 - Общий вид систем исполнения Medpoint24 Мобильный (Тип 2), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения

типа и серийного номера

Место нанесения знака утверждения

типа и серийного номера

Рисунок 7 - Общий вид систем исполнения Medpoint24 Настольный (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера

Рисунок 8 - Общий вид систем исполнения Medpoint24 Настольный (Тип 2), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения

знака утверждения типа и серийного номера

Рисунок 9 - Общий вид систем без корпуса с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров системы. ПО системы запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики встроенного анализатора паров этанола (алкотестер)_________________________________________________________________________________

Таблица 3 - Метрологические характеристики встроенного инфракрасного бесконтактного

Таблица 4 - Метрологические характеристики встроенного измерителя артериального давления и частоты пульса (тонометр)

Метрологические характеристики встроенного измерителя температуры

Таблица 5

Таблица 6 -

влажности

Таблица 7 - Технические

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение, устройство и функционирование» руководств по эксплуатации.

метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ТУ 26.60.12-002-31108056-2023 «Система автоматизированная проведения медицинских осмотров Medpoint24. Технические условия».

Правообладатель

Общество с ограниченной

(ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 127006, г. Москва, вн. тер. г. муниципальный округ Тверской, ул. Тверская, д. 18, к. 1, помещ. 1/1 Телефон: 8-800-550-58-15

E-mail: support@medpoint24.ru

Web-сайт: www.medpoint24.ru

Изготовитель

Общество с ограниченной

(ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 127006, г. Москва, вн. тер. г. муниципальный округ Тверской, ул. Тверская, д. 18, к. 1, помещ. 1/1

Адрес места осуществления деятельности: 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Вельяминовская, д. 9, к. 1, эт. 8 Телефон: 8-800-550-58-15

E-mail: support@medpoint24.ru

Web-сайт: www.medpoint24.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _^8 »    ___!_     2025 г. № 1485

Регистрационный № 84375-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные АМКУА-К

Назначение средства измерений

Системы измерительные АМКУА-К (далее - система) предназначены для измерений объёма, температуры, плотности и массы нефтепродуктов при их отпуске из средств заправки в воздушные суда и регистрации измеренных и вычисленных значений.

Описание средства измерений

Принцип работы системы состоит в обработке сигналов от счетчика жидкости, преобразователя температуры, плотномера и их преобразовании в значение объема, температуры и плотности нефтепродукта и вычисление массы нефтепродукта по измеренным значениям.

При измерении массы нефтепродукта системы реализуют косвенный метод динамических измерений по ГОСТ 8.587-2019.

Система изготавливается в нескольких исполнениях с заправки (для закрытого способа отпуска нефтепродукта в воздушное судно) и/или один раздаточный рукав со специальным пистолетом (для открытого способа отпуска нефтепродукта в воздушное судно).

Исполнения AMKyA-K-01-0Y-0Z предназначены для отпуска нефтепродукта открытым способом в диапазоне расходов от 21,6 до 24 м³/ч (от 360 до 400 л/мин) с применением одного раздаточного рукава.

Исполнения AMKyA-K-02-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 45 м³/ч (от 400 до 750 л/мин) с применением одного раздаточного рукава.

Исполнения AMKyA-K-03-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 75 м³/ч (от 400 до 1250 л/мин) с применением одного раздаточного рукава.

Исполнения AМКУA-К-04-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 90 м³/ч (от 400 до 1500 л/мин) с применением двух раздаточных рукавов.

Исполнения AМКУA-К-05-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 150 м³/ч (от 400 до 2500 л/мин) с применением двух раздаточных рукавов.

Исполнения AМКУA-К-02-0Y-0Z, АМКУА-К-03-0¥-0/, АМКУА-К-04-0¥-0/., AМКУA-К-05-0Y-0Z при наличии рукава-переходника с заправочным пистолетом или при комплектации раздаточным рукавом с заправочным пистолетом могут применяться для отпуска нефтепродукта открытым способом в диапазоне расходов от 21,6 до 24 м³/ч (от 360 до 400 л/мин).

В составе системы в качестве счетчиков жидкости в исполнениях АМКУА-К-0Х-01-0/ применяются счетчики жидкости лопастные МКА Master модификаций МКА 2290 Master и МКА 3350 Master, в исполнениях АМКУА-К-0Х-02-0/ применяются счетчики жидкости лопастные МКА модификаций МКА 2290 и МКА 3350, в исполнениях АМКУА-К-0Х-03-0/ применяются счетчики нефтепродуктов /C 17 модификаций /C 17 80/80 и /C 17 80/150, в исполнениях АМКУА-К-0Х-04-0/ применяются счетчики жидкости СЖ модели СЖ-ППВ-100 с цифровым выходом (регистрационный номер 59916-15).

Модификации счетчиков жидкости лопастных МКА 3350 Master и МКА 3350, счетчиков нефтепродуктов /C 17 80/150 применяются только в исполнениях системы АМКУА-К-05-0¥-0/.

Система, в зависимости от состава канала измерений температуры, обеспечивает измерение температуры нефтепродукта одним из следующих способов.

В исполнениях АМКУА-К-0Х-0¥-01 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651-2009 с выходным сигналом сопротивления и преобразователь измерительный PR модель 5335 (Регистрационный номер 70943-18) с токовым сигналом 4-20 мА.

В исполнениях АМКУА-К-0Х-0¥-02 применяются датчик температуры (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер класса точности АА по ГОСТ 6651-2009 с выходным сигналом и преобразователь измерительный PR модель 5335 (Регистрационный номер с токовым выходным сигналом 4-20 мА.

В исполнениях АМКУА-К-0Х-0¥-03 применяются датчик температуры (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер класса точности АА по ГОСТ 6651-2009 с выходным сигналом сопротивления и преобразователь температуры измерительный серии iTEMP TMT111 (Регистрационный номер 57947-19) с токовым выходным сигналом 4-20 мА.

В исполнениях АМКУА-К-0Х-0¥-04 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651-2009 с выходным сигналом сопротивления и преобразователь измерительный модульный ИПМ 0399 (регистрационный номер 22676-17).

В исполнениях АМКУА-К-0Х-0¥-05 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651-2009 с выходным сигналом сопротивления и преобразователь измерительный ИП 0304/М3-Н (Регистрационный номер 85515-22).

В исполнениях АМКУА-К-0Х-0¥-06 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651-2009 с выходным сигналом сопротивления и преобразователь сопротивление-ток измерительные ПСТ (регистрационный номер 23546-12).

Токовый выходной сигнал 4-20 мА от преобразователей температуры поступает в блок специального контроллера, где преобразуется в значение температуры нефтепродукта.

В составе системы в качестве плотномера применяется плотномер ПЛОТ-3 модификация ПЛОТ-3Б-2 (регистрационный номер 20270-12). Измеренное плотномером значение плотности нефтепродукта передается в контроллер по цифровому протоколу.

Блок специального контроллера (БСК) обеспечивает управления процессом отпуска нефтепродукта.

В состав БСК входят:

• - контроллер СТН-3000-РКУм (Регистрационный номер 59781-20) с программным обеспечением, далее - контроллер;

• - GPRS-роутер (опционально);

• - источник стабилизированного питания;

• - нормирующие преобразователи, клеммы, реле.

БСК обеспечивает выполнение следующих функций:

• - обмен информацией с панелью оператора (ПОС-10);

• - обмен информацией с пультом управления специальным контроллером;

• - обмен информацией с сервером сбора и передачи данных посредством GPRS-роутера;

• - считывание и обработку результатов измерений от плотномера;

• - считывание и обработку результатов измерений от датчика температуры;

• - измерение количества импульсов от датчика импульсов и их преобразование в значение объема нефтепродукта или получение цифрового значения объема от счетчика жидкости;

• - вычисление массы нефтепродукта;

• - вычисление средней плотности и средней температуры нефтепродукта при наливе;

• -  управление процессом отпуска нефтепродукта (прохождение разрешительных процедур до начала отпуска нефтепродукта через систему и запрет на отпуск нефтепродукта по его окончанию);

• - передачу информации на принтер для печати;

• - передачу информации на табло информационное для отображения.

Пульт управления специальным контролером (ПУСК-01) расположен в заправочном модуле на панели управления и обеспечивает выполнение следующих функций:

• - идентификация оператора системы с помощью бесконтактного считывателя карты доступа оператора;

• - отображение информации на показывающем устройстве;

• - ручной ввод с помощью клавиатуры информации в контроллер.

В состав блока оператора (БО-1) входит:

• - панель оператора сенсорная (ПОС-10);

• - принтер;

• - идентификатор пользователя (опционально).

Панель оператора сенсорная (ПОС-10) предназначена для:

• - отображения заданий на отпуск нефтепродукта;

• - ручного ввода информации в контроллер.

Система регулирования давления предназначена для поддержания постоянного давления при отпуске нефтепродукта.

Средство фильтрации с устройством газоотделения установлено до счетчика жидкости и обеспечивает фильтрацию нефтепродукта и удаление из него газовой фазы.

Трубопроводы с запорной арматурой обеспечивают прохождение нефтепродукта через систему.

При проведении измерений при отпуске нефтепродукта из средства заправки в воздушное судно с помощью ПУСК-01 в контроллер вводят массу или объем нефтепродукта, необходимые для отпуска в воздушное судно. После прохождения разрешительных процедур и запуска процесса отпуска, нефтепродукт из средства заправки подается через средство фильтрации, оснащенное устройством газоотделения, счетчик жидкости и раздаточный рукав (раздаточные рукава) в воздушное судно. В процессе отпуска нефтепродукта контроллер производит считывание и обработку количества импульсов или цифрового сигнала от счетчика жидкости. Температура нефтепродукта измеряется датчиком температуры и передается в контроллер. Плотность нефтепродукта измеряется плотномером и передается в контроллер. Контроллер обеспечивает: обработку результатов измерений от плотномера, датчика температуры и счетчика жидкости, и вычисление объема и массы нефтепродукта. Кроме того, контроллер производит расчёт средних значений температуры и плотности в процессе налива нефтепродукта.

Система позволяет регистрировать объем, массу, температуру, плотность, отпущенного нефтепродукта.

Система может выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать. Измеренная и вычисленная информация может храниться в контроллере в течение не менее 31 суток и может быть передана по сети мобильной связи GPRS.

Электропитание блока специального контроллера БСК осуществляется от бортовой сети автомобильного шасси средства заправки. Электропитание блока оператора БО, пульта управления специальным контроллером ПУСК-01 осуществляется от стабилизированного источника питания постоянного тока в составе БСК.

Блок специального контроллера БСК и блок оператора БО устанавливается внутри кабины средства заправки. Преобразователь температуры устанавливается внутри корпуса блока специального контроллера БСК. Остальные составные части устанавливаются на шасси средства заправки.

Фотографии общего вида системы и ее составных частей представлены на рисунках 1 - 7.

Рисунок 1 - Общий вид системы спереди на средстве заправки

Рисунок 2 - Общий вид системы сзади на средстве заправки

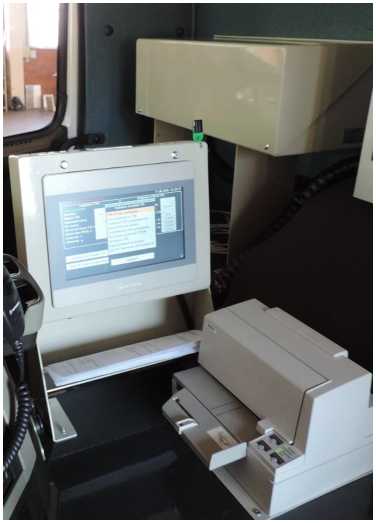

Рисунок 3 - Общий вид составных частей системы (БСК с закрытой защитной крышкой, ПОС-10, принтер) в кабине средства заправки

Рисунок 4 - БСК без защитной крышки

Рисунок 5 - Панель оператора сенсорная

(ПОС-10)

И0ЕНВ

ИИИИП

Рисунок 6 - Пульт управления специальным Рисунок 7 - Счетчик жидкости лопастной контроллером (ПУСК-01)                       МКА (Master)

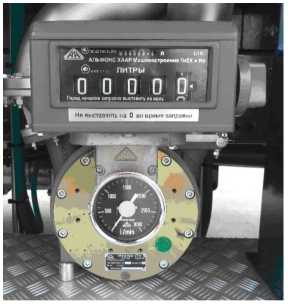

Рисунок 8 - Счетчик нефтепродуктов ZC 17 Рисунок 8а - Счетчик жидкости СЖ

Места нанесения клейм (наклеек и пломб) на составные части системы изображены на рисунках 9 - 14.

Внешний вид таблички с заводским номером изображен на рисунке 15.

Пломба (1)

Пломба (3)

Пломба (2)

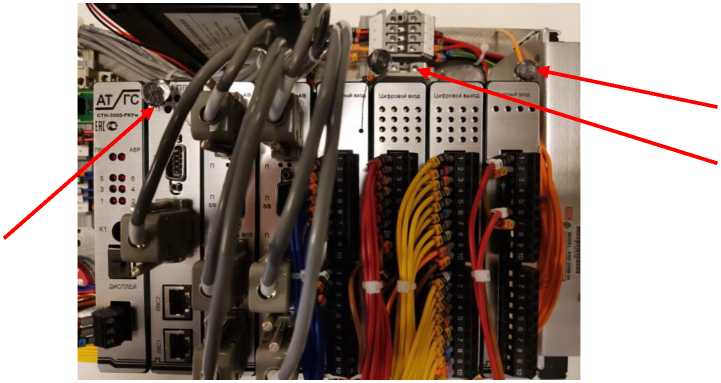

Рисунок 9 - Пломбирование платы центрального процессора контроллера (1), платы аналогового входа (2) и платы импульсного входа (3)

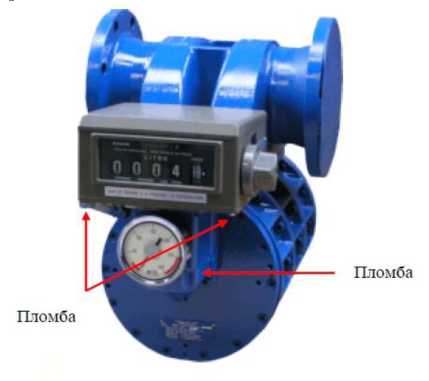

Рисунок 10 - Пломбирование счетчиков жидкости лопастных МКА и МКА Master

Рисунок 11 - Пломбирование счетчиков нефтепродуктов ZC 17

Рисунок 12 - Пломбирование преобразователей температуры PR, ПСТ, ИП 0304/М3-Н

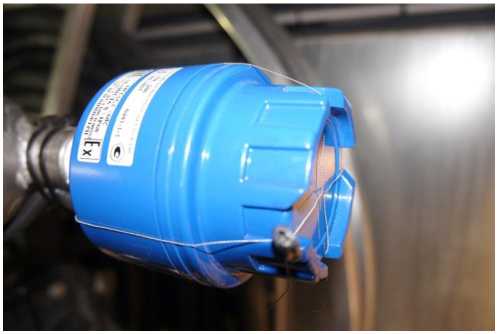

Рисунок 13 - Пломбирование датчика температуры

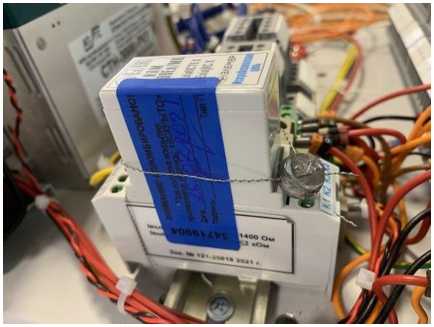

Рисунок 14 - Пломбирование преобразователя измерительного модульного ИПМ 0399

Заводской номер

Рисунок 15 - Внешний вид таблички с заводским номером

Внешний вид и места пломбирования плотномера ПЛОТ-3Б-2 и счетчика жидкости СЖ приведены в их описаниях типа.

Металлическая или пластиковая табличка c заводским номером расположена в заправочном модуле на панели управления. Нанесение знака поверки на СИ не предусмотрено.

Программное обеспечение

Программное обеспечение системы состоит из программного обеспечения контроллера, программного обеспечения преобразователей температуры, программного обеспечения плотномера.

Сведения о программном обеспечении преобразователей температуры и программном обеспечении плотномера приведены в их описаниях типа.

Программное обеспечение контроллера предназначено для обработки измерительной информации со счетчика жидкости, плотномера и преобразователя температуры, обработки результатов измерений, индикации результатов измерений на показывающем устройстве, формирования управляющих сигналов на начало и окончание отпуска нефтепродукта. Программное обеспечение контроллера разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Идентификация ПО контроллера проводится с помощью номера версии программного обеспечения, отображаемого на показывающем устройстве пульта управления специального контроллера.

Для защиты от несанкционированного доступа к ПО системы (контроллера) доступ ограничен паролем.

Защита ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Топлива для реактивных двигателей, топливо авиационное для газотурбинных двигателей

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в пункте 2.4 руководства по эксплуатации АМКУА-К.000.000 РЭ.

регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847 (перечень, пункт 6.3.1);

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ТУ 4213-051-43246467-2021 Системы измерительные АМКУА-К. Технические условия.

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    ____   2025 г. №   _^_

Регистрационный № 89602-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы DGA-X

Назначение средства измерений

Анализаторы DGA-X (далее по тексту - анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2) в газообразных выбросах.

Описание средства измерений

Принцип действия анализаторов оптический, основан на поглощении молекулами NO, NO2, SO2 УФ-излучения при разных длинах волн в зависимости от компонента, которое зависит от длины волны. Степень поглощения зависит от концентрации компонента согласно закону Бугера-Ламберта-Бера.

Конструктивно анализаторы состоят из основного блока, калибровочного блока и зонда. Зонды могут быть разной длины. Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране. Измерения проводятся непрерывно.

Анализаторы обеспечивают унифицированный аналоговый выходной сигнал от 4 до 20 мА.

Серийный номер средства измерений в виде обозначения модификации и буквенноцифрового кода наносится на маркировочную табличку на корпусе средства измерений методом лазерной гравировки.

Нанесение знака поверки на корпус анализатора не предусмотрено.

Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2.

Пломбирование анализаторов не предусмотрено.

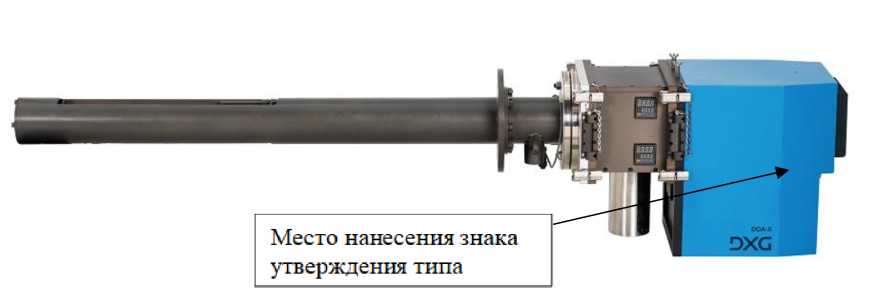

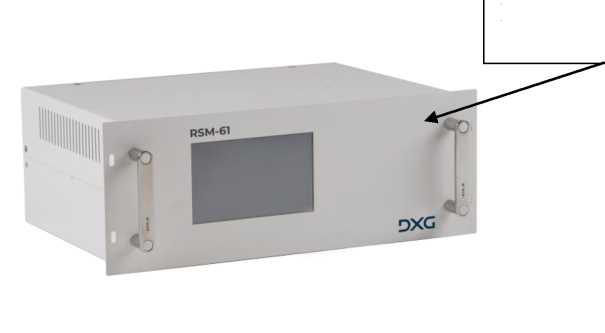

Рисунок 1 - Общий вид анализатора

Рисунок 2 - Общий вид маркировочной таблички

тексту - ПО) анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Знак утверждения типа

наносится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в пункте 6.2 «Работа программы» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие измерений

Государственная поверочная схема для средств измерений в газовых и газоконденсатных средах, утвержденная приказом по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Техническая документация фирмы «DXG Ltd.».

Правообладатель

DXG Ltd., Республика Корея

Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea

Изготовитель

DXG Ltd., Республика Корея

Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea

Телефон: +82-31-765-0300

Факс: +82-31-765-0222

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 236-30-15

Е-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _^_ »            2025 г. №

Регистрационный № 89614-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы RSM-61

Назначение средства измерений

Анализаторы RSM-61 (далее по тексту - анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СO), диоксида углерода (СO2) в газообразных выбросах.

Описание средства измерений

Принцип действия анализаторов недисперсионный инфракрасного поглощения.

Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране.

Анализаторы являются средствами измерений непрерывного действия.

Анализаторы обеспечивают унифицированный аналоговый выходной сигнал от 4 до 20 мА.

Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе анализатора методом лазерной гравировки.

Нанесение знака поверки на корпус анализатора не предусмотрено.

Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.

Пломбирование анализаторов не предусмотрено.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид анализатора

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Метрологически значимым программным обеспечением (далее по тексту - ПО) анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится методом наклейки на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа с программным обеспечением» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Техническая документация фирмы «DXG Ltd.».

Правообладатель

DXG Ltd., Республика Корея

Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea

Изготовитель

DXG Ltd., Республика Корея

Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea

Телефон: +82-31-765-0300

Факс: +82-31-765-0222

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 236-30-15

Е-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, вн. тер. г. м. о. Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
