ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ

Назначение средства измерений

Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ (далее — приборы), предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристализующихся жидкостей, газа и пара, в т.ч. кислорода, а также сероводородосодержащих сред. Приборы изготавливаются для нужд народного хозяйства, для поставки на объекты использования атомной энергии (АЭС) и для поставки на экспорт.

Приборы класса точности 0,4 допускается использовать в качестве эталонных средств измерений, при соблюдении соотношения пределов допускаемых основных погрешностей не более 1:3.

Описание средства измерений

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Перемещение конца пружины через тягу передается сектору, который вращается на оси. Посредством зубчатого зацепления поворот сектора вызывает вращение трибки, на которой неподвижно насажена стрелка, указывающая давление по шкале.

Приборы класса точности 0,4 имеют корректор нуля, вынесенный на корпус прибора.

Приборы класса точности 0,6 и 1,0 имеют корректор нуля, вынесенный на корпус прибора или расположенный на показывающей стрелке.

Приборы изготавливаются в корпусе диаметром 160 мм, с радиальным штуцером, без фланца.

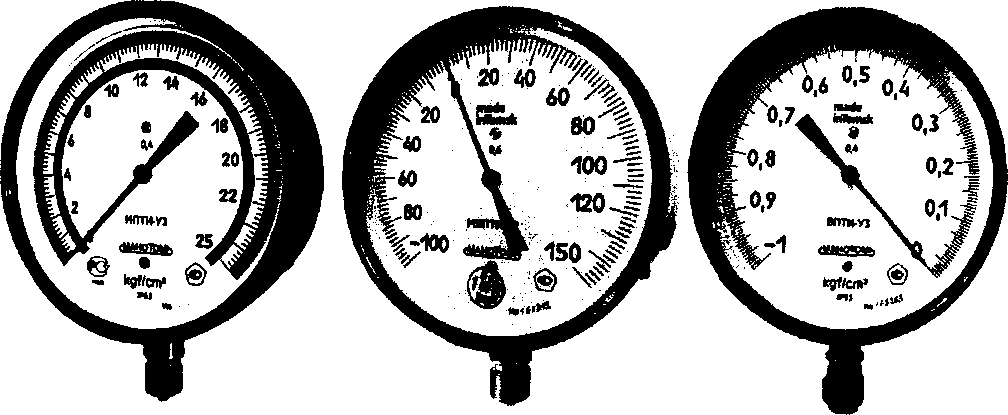

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 — Общий вид средства измерений

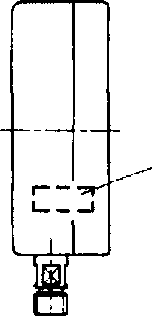

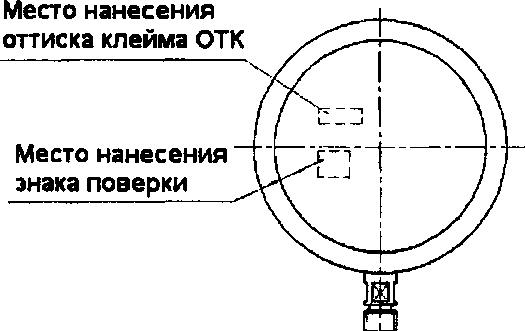

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и оттисков клейма ОТК представлены на рисунке 2.

т

Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и оттисков клейма ОТК.

Место пломбирования

т

Метрологические и технические характеристики

Таблица 1 - Диапазон показаний и измеряемая среда

Таблица 2 - Основные метрологические и технические характеристики приборов

Изменение показаний приборов от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле

At,

где K_t — температурный коэффициент не более 0,06 %/°С;

At — абсолютное значение разности температур, определяемое по формуле:

At=|t₂-ti|,

где t₂ — действительное значение температуры для приборов с классом точности 1 и 0,6 — от - 50 до + 60 °C и с классом точности 0,4 — от - 30 до + 50°С

Знак утверждения типа

наносится на циферблат прибора методом офсетной печати и на титульный лист эксплуатационной документации — типографским способом.

Комплектность средства измерений

Таблица 3 — Комплектность средства измерений

Поверка

осуществляется по документу 5Ш0.283.421МП «Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

Основные средства поверки:

• - манометры избыточного давления грузопоршневые: МП-2,5; МП-6; МП-60; МП-600; МП-2500 (регистрационный номер № 31703-06);

• - мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер № 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора и паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ. Руководство по эксплуатации 5Ш2.830.865РЭ»

Нормативные документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим для точных измерений МПТИ, ВПТИ и МВПТИ

ГОСТ 2405-88 «Манометры, вакууметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа».

ТУ 4212-044-00225590-2003 ««Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ. Технические условия».

Изготовитель

Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)

ИНН 7021000501

Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62

Телефон (факс): 3822-44-26-28 (3822-44-29-06; 3822-44-28-43)

E-mail: priem@manotom-tmz.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС») Адрес:119361, г.Москва, ул.Озерная, д. 46

Телефон (факс): 495-437-55-77 (495-437-56-66)

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
