Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1699

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные газоанализаторов водорода и кислорода ГВК

Комплексы измерительные  газоанализаторов водорода и кислорода ГВК

(далее - ГВК), предназначены для измерения объемной доли водорода и кислорода, с учётом температуры в контролируемой среде рабочей зоны.

Принцип работы ГВК основан на приеме от датчиков аналоговых сигналов о значениях измеряемых величин, их передачи для обработки на вычислитель и дальнейшего отображения, регистрации и хранении данных об измеряемых величинах на блоке отображения сигналов (БОС).

Конструктивно ГВК состоят из следующих элементов:

- два газоанализатора водорода ГВ-01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60564-15, и газоанализатор кислорода ГК, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60563-15;

- термопреобразователь, тип приведён в таблице 5;

- вычислитель, предназначенный для преобразования и передачи измерительной информации;

- БОС, предназначенный для отображения, регистрации и хранения данных об измеряемых величинах контролируемой среды.

Функционально ГВК имеет в своем составе измерительные каналы (ИК):

- ИК концентрации водорода, включающий в себя: газоанализатор водорода ГВ-01 (входной);

- ИК концентрации кислорода, который представляет собой совокупность средств измерений (газоанализаторы водорода ГВ-01входной и ГВ-01выходной, газоанализатор кислорода ГК), сигналы с выхода которых используются для получения результатов совместных измерений объёмной концентрации кислорода;

- ИК температуры контролируемой среды, включающий в себя датчик температуры.

Структурная схема ГВК приведена на рисунке 1, а внешний вид элементов ГВК, с указанием мест пломбировки и нанесения знака утверждения типа на рисунках 2 и 3.

Рисунок 1 - Структурная схема ГВК

ГВК проводит измерения объёмной доли водорода на входе, удаление водородной составляющей, с помощью ремувера, измерение объёмной доли водорода на выходе и измерение объёмной доли кислорода, имеющего корреляционную зависимость с измеренными значениями водорода.

На вход вычислителя поступают аналоговые сигналы газоанализаторов водорода, газоанализатора кислорода, после чего происходит их обработка и расчёт объёмной доли кислорода и водорода в контролируемой среде посредством встроенного программного обеспечения.

Il

V J

I *

• ■ I

• ■ ¹ J

Пломбировка от несанкциониро-данного доступа

утверждения

типа

Место нанесения знака

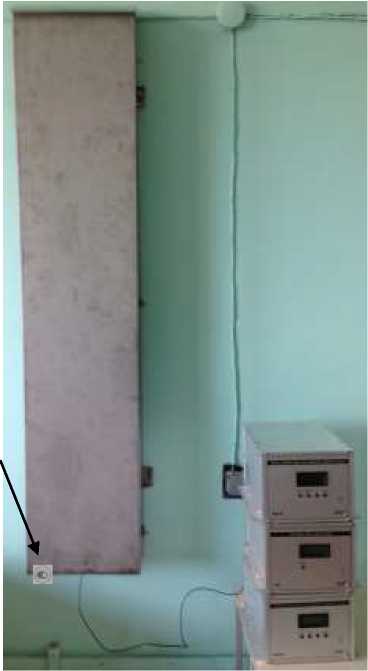

Рисунок 2 - Внешний вид ГВК

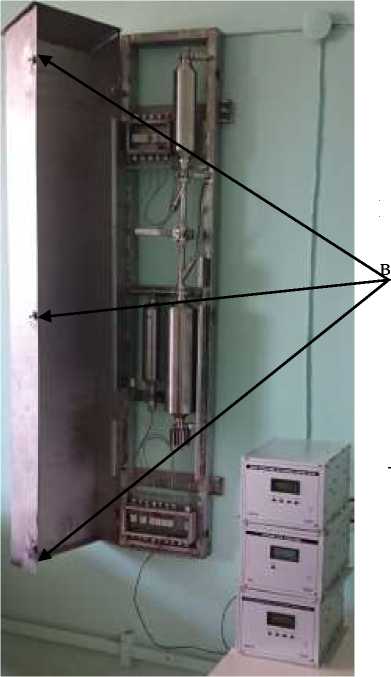

Рисунок 3 - Внешний вид ГВК

На несущей раме размещаются датчики газоанализаторов водорода, кислорода, датчик температуры среды, соединительные коробки герметичных кабельных вводов. Ремувер встроен во входную часть датчика кислорода и является его составным элементом. На корпусе соединительной коробки имеются сертифицированные кабельные вводы. Внутри коробки размещены клеммные соединители.

ГВК имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО ГВК представляет собой программный продукт WAGO-I/O-PRO32 стандарт IEC 61131.3.

Метрологически значимая часть ПО ГВК и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации ГВК типографским способом и в виде наклейки, расположенной на несущей раме с комплексом датчиков.

Таблица 4 - Комплектность ГВК

Таблица 5 - Перечень комплекта монтажных частей

осуществляется по документу АРТН.421100.305 РЭ, раздел 4 «Методика поверки с изменением № 1», утверждённому ФГУП «ВНИИФТРИ» 27 октября 2017 г.

Основные средства поверки:

• - ГСО-ПГС состава Н2М/О2 (ГСО 10532-2014);

• - калибратор-измеритель унифицированных сигналов ИКСУ-200Ех, регистрационный № 24430-03.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ГВК с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

МИ 002-056-17 Методика измерений объемной доли кислорода и водорода с использованием измерительного комплекса газоанализаторов кислорода и водорода ГВК.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

АРТН. 421100.305 ТУ Измерительный комплекс газоанализаторов водорода и кислорода ГВК. Технические условия

Акционерное общество Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии» (АО ИНПК «Русские Энергетические Технологии»)

Адрес: 111024, г. Москва, ул. Старообрядческая, д. 46 А

Телефон: (495) 234-74-46, 105-52-78, 234-75-71

Факс: (495) 234-74-46, 234-75-71

Web-сайт: www.retech.ru

Е-mail: ret@retech.ru
