Лист № 1 Регистрационный № 25807-16 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры-солемеры МАРК-602 Назначение средства измеренийКондуктометры-солемеры МАРК-602 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре 20 °С либо 25 °С (УЭП20, УЭП25), удельного электрического сопротивления (УЭС), удельного электрического сопротивления, приведенного к температуре +20 °С либо +25 °С (УЭС20, УЭС25), эквивалентного солесодержания в пересчете на хлористый натрий (NaCl) воды и водных растворов, а также температуры анализируемой среды. Параметры анализируемой среды должны соответствовать нормам, установленным приказом Минэнерго России от 04 октября 2022 года № 1070 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации и о внесении изменений в приказы Минэнерго России от 13 сентября 2018 г. № 757, от 12 июля 2018 г. № 548».
Описание средства измеренийПринцип действия кондуктометров-солемеров МАРК-602 (в дальнейшем -кондуктометры) основан на измерении активной составляющей проводимости водного раствора, измерении температуры и пересчете измеренных значений с учетом параметров датчика проводимости и температурных свойств водного раствора в значение УЭП, либо эквивалентное по УЭП солесодержание в пересчете на хлористый натрий (NaCl), либо обратно пропорциональное - УЭС.
Для удобства контроля УЭП (УЭС) предусмотрена температурная компенсация, то есть приведение абсолютного значения УЭП (УЭС) к УЭП (УЭС) при температуре +25 (+20) ОС. Алгоритм термокомпенсации двойной - осуществляется термокомпенсация составляющей УЭП «чистой» воды и термокомпенсация солевой составляющей раствора.
Кондуктометры - это двухканальные измерительные приборы, которые выпускаются в следующих исполнениях:
-
- МАРК-602, МАРК-602/36, МАРК-602/1, МАРК-602/1/36 с блоком
преобразовательным щитового либо настенного исполнения, с проточными датчиками проводимости ДП-025С либо ДП-2С;
-
- МАРК-602МП, МАРК-602МП/36, МАРК-602МП/1, МАРК-602МП/1/36 с блоком преобразовательным щитового либо настенного исполнения, с магистрально-погружными датчиками проводимости ДП-003МП;
-
- МАРК-602Т, МАРК-602Т/36, МАРК-602Т/1, МАРК-602Т/1/36 с блоком
преобразовательным щитового либо настенного исполнения, с блоками усилителя БУ-602Т, магистрально-погружными датчиками проводимости ДП-003Т либо ДП-3Т.
В зависимости от исполнения кондуктометра питание блока преобразовательного осуществляется от сети 220 В, 50 Гц (МАРК-602, МАРК-602/1, МАРК-602МП, МАРК-602МП/1, МАРК-602Т, МАРК-602Т/1) либо 36 В, 50 Гц (МАРК-602/36, МАРК-602/1/36, МАРК-602МП/36, МАРК-602МП/1/36, МАРК-602Т/36, МАРК-602Т/1/36).
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений УЭП (УЭП25, УЭП20), результатов вычислений УЭС (УЭС25, УЭС20), солесодержания и температуры анализируемой водной среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений.
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65.
Датчики проводимости ДП-025С (ДП-2С и ДП-003МП), представляющие собой пассивные устройства (без электронных элементов), могут быть удалены от блока преобразовательного на расстояние до 100 м, блоки усилителя БУ-602Т, представляющий собой активные устройства, с датчиками проводимости ДП-003Т (ДП-ЗТ) - на расстояние до 1000 м; датчики проводимости ДП-003Т и ДП-3Т могут быть удалены от блока усилителя БУ-602Т на расстояние до 20 м.
Датчики проводимости ДП-025С, ДП-2С и блоки усилителя БУ-602Т выполнены в металлическом корпусе со степенью защиты от воздействия окружающей среды IP62. Погружаемая часть датчиков проводимости ДП-003МП от воздействия окружающей среды имеет степень защиты IP62, датчики проводимости ДП-003Т и ДП-ЗТ - IP68.
Кондуктометр осуществляет обмен информацией по интерфейсу RS-485.

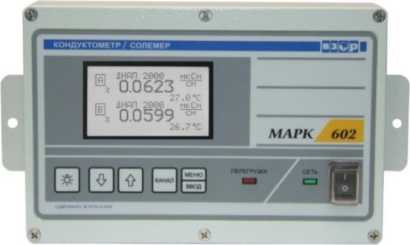

Общий вид кондуктометра МАРК-602 и его составных частей показан на рисунках 1 - 5.
Маркировка и клавиатура могут быть реализованы на русском или английском языке (в зависимости от условий заказа на поставку).
Ограничение доступа к местам настройки (регулировки) осуществляется путем приклеивания пломбировочной наклейки изготовителя:
-
- блок преобразовательный - на линию соединения передней и задней панелей на боковой поверхности блока преобразовательного щитового исполнения и на нижней поверхности блока преобразовательного настенного исполнения;
-
- блок усилителя БУ-602Т - на левый верхний крепежный винт корпуса, расположенный на лицевой панели блока усилителя.
Знак поверки наносится на мастичную пломбу, установленную на левый нижний крепежный винт корпуса блока преобразовательного на лицевой панели.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки, место установки маркировочной таблички представлены на рисунке 1 б. Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 2. Схема пломбирования блока усилителя БУ-602Т представлена на рисунке 4.
Заводской номер кондуктометра в формате цифрового обозначения наносится методом установки печатной наклейки на маркировочную табличку, укрепленную на задней панели блока преобразовательного щитового исполнения или на нижней поверхности блока преобразовательного настенного исполнения.
а - Общий вид
Место нанесения
Место
Место размещения маркировочной таблички
Место пломбирования
Место размещения маркировочной таблички
Место нанесения
знака поверки

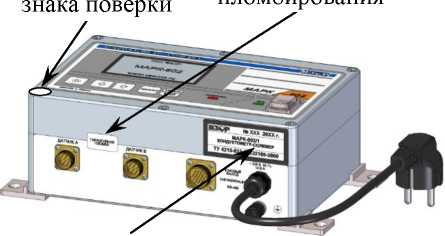

б - Схема пломбирования от несанкционированного доступа к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки, место установки маркировочной таблички на корпусе

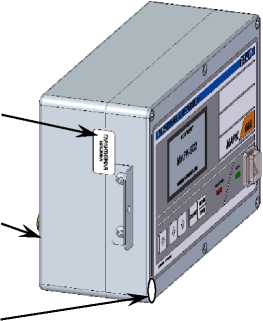

Рисунок 1 - Блок преобразовательный
Место нанесения заводского номера
Место
нанесения знака утверждения типа
а - ДП-025С (ДП-2С)
Рисунок 2 - Общий вид маркировочной таблички
б - ДП-003МП
Рисунок 3 - Датчики проводимости ДП-025С, ДП-2С, ДП-003МП
Место
пломбирования

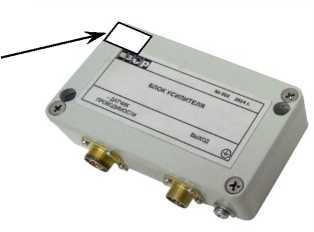

Рисунок 4 - Блок усилителя БУ-602Т
а - ДП-003Т
б - ДП-3Т

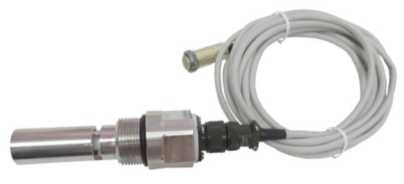

Рисунок 5 - Датчики проводимости ДП-003Т, ДП-3Т
Программное обеспечениеКондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение кондуктометра МАРК- | ||
|
602, 602/36, 602/1, 602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36 |
602Т, 602Т/1, 602Т/36, 602Т/1/36 | |
|
Идентификационное наименование ПО: | ||
|
- для платы индикации |
602I.430.02.13 |
- |
|
- для платы усилителя |
602U.253.01.07 |
- |
|
- для блока преобразовательного |
- |
602I.STM32.01.01 |
|
- для блока усилителя |
- |
602U.249.01.02 |
|
Номер версии (идентификационный номер) ПО: | ||
|
- для платы индикации |
02.13 |
- |
|
- для платы усилителя |
01.07 |
- |
|
- для блока преобразовательного |
- |
01.01 |
|
- для блока усилителя |
- |
01.02 |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение кондуктометра МАРК- | ||
|
602, 602/36, 602/1, 602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36 |
602Т, 602Т/1, 602Т/36, 602Т/1/36 | |
|
Цифровой идентификатор ПО: | ||
|
- для платы индикации |
0хC23FAD67 |
- |
|
- для платы усилителя |
0хFF94 |
- |
|
- для блока преобразовательного |
- |
OxlABFCDCE |
|
- для блока усилителя |
- |
0xDED0 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: а) УЭП, мкСм/см:
|
от 0 до 2000 от 0 до 20000 от 0 до 200 |
|
б) УЭС, кОм^см:
|
от 0,05 до 1000 от 0,5 до 100000 |
|
в) солесодержания в пересчете на хлористый натрий, мг/дм3:
|
от 0 до 1000 от 0 до 10000 от 0 до 100 |
|
г) температуры анализируемой среды, °С: - для датчиков проводимости ДП-3Т и ДП-003Т |
от 0 до 130 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды +(25±0,2) °С и температуре окружающего воздуха +(20±5) °С при измерении: | |
|
а) УЭП, мкСм/см:
|
±(0,004 + 0,02-х) ±(0,03 + 0,02-х) ±(0,001 + 0,02 •х) ±(0,001 + 0,02 •х) |
|
б) УЭС, кОм^см:
|
±(0,0005 + 0,02 R) ±(0,005 + 0,02 •R) |
|
в) солесодержания в пересчете на хлористый натрий, мг/дм3:
|
±(0,003 + 0,025 •С) ±(0,03 + 0,025 •С) ±(0,001 + 0,025С) ±(0,001 + 0,025 С) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды при температуре окружающего воздуха +(20±5) °С, °С: - для датчиков проводимости ДП-3Т и ДП-003Т. |
±0,3 |
|
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра: а) обусловленной изменением температуры анализируемой среды, на каждый ±1 °С от рабочей +(25±0,2) °С в диапазоне температурной компенсации от +5 до +50 °С для ДП-025С, ДП-2С и ДП-003МП и от 0 до +100 °С для ДП-3Т и ДП-003Т при измерении:
|
±0,0008-% ±0,001-R ±0,001 •С |
|
б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +(20±5) °С в пределах всего рабочего диапазона от +5 до +50 °С при измерении:
со всеми датчиками проводимости, мг/дм3
|
±0,01 •Х ±0,01 •R ±0,012С ±(0,1 + 0,0025 •l) |
|
в) обусловленной влиянием длины соединителя «датчик проводимости-блок преобразовательный» на каждые 5 м при длине кабеля соединительного от 5 до 100 м с ДП-025С, ДП-2С и ДП-003МП при измерении:
|
±0,0008-% ±0,001 •С |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:
|
от 4 до 20 от 0 до 5 |
|
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток при температуре окружающего воздуха +(20±5) °С, % от диапазона токового выхода |
±0,8 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +(20±5) °С в пределах всего рабочего диапазона от +5 до +50 °С, % от диапазона токового выхода |
±0,4 |
|
Пределы допускаемой относительной погрешности определения электролитической постоянной Сд датчика проводимости, % |
±1 |
|
Сопротивление термодатчика Rt, приведенное к 0 °С, для ДП-025С, ДП-2С и ДП-003МП находится в пределах, Ом |
от 995 до 1005 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности определения сопротивления термодатчика Rt, приведенного к 0 °С, для ДП-025С, ДП-2С и ДП-003МП, Ом |
±1,0 |
|
Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более |
30 |
|
Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более |
3 |
|
Стабильность показаний кондуктометра за время 8 ч при измерении:
|
±0,01 •Х ±0,01 R ±0,012-С |
|
Время установления режима работы кондуктометра, мин, не более |
15 |
|
где х - измеренное значение УЭП, мкСм/см; R - измеренное значение УЭС, кОм^см; С - измеренное значение солесодержания, мг/дм3; l - коэффициент, численно равный значению длины кабеля, м, от датчика проводимости до блока усилителя БУ-602Т (от 1 до 20). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: а) напряжение переменного тока, В: | |
|
- для кондуктометра исполнений МАРК-602, МАРК-602/1, МАРК-602Т, МАРК-602Т/1, МАРК-602МП, МАРК-602МП/1 |
+22 220 -33 |
|
- для кондуктометра исполнений МАРК-602/36, МАРК-602/1/36, МАРК-602Т/36, МАРК-602Т/1/36, МАРК-602МП/36, МАРК-602МП/1/36 |
ПЛ +4 36 - 6 |
|
б) частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность при номинальном значении напряжения питания, ВА, не более: - для кондуктометра исполнений МАРК-602, МАРК-602/36, МАРК-602/1, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36 |
10 |
|
- для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 |
14 |
|
Габаритные размеры, мм, не более: а) блок преобразовательный щитового исполнения (без кабеля) | |
|
- высота |
115 |
|
- ширина |
146 |
|
- длина |
252 |
|
б) блок преобразовательный настенного исполнения (без кабеля) | |
|
- высота |
95 |
|
- ширина |
170 |
|
- длина |
266 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
в) датчики проводимости ДП-025С, ДП-2С | |
|
- высота |
30 |
|
- ширина |
108 |
|
- длина |
115 |
|
г) датчик проводимости ДП-003МП | |
|
- диаметр |
041 |
|
- длина |
135 |
|
д) блок усилителя БУ-602Т | |
|
- высота |
30 |
|
- ширина |
75 |
|
- длина |
115 |
|
е) датчик проводимости ДП-003Т (без кабеля) | |
|
- диаметр |
41 |
|
- длина |
130 |
|
ж) датчик проводимости ДП-3Т (без кабеля) | |
|
- диаметр |
41 |
|
- длина |
183 |
|
Масса, кг, не более: - блок преобразовательный |
2,6 |
|
- датчики проводимости ДП-025С, ДП-2С |
0,3 |
|
- датчик проводимости ДП-003МП |
1,0 |
|
- блок усилителя БУ-602Т |
0,3 |
|
- датчик проводимости ДП-003Т (без кабеля) |
0,7 |
|
- датчик проводимости ДП-3Т (без кабеля) |
1,0 |
|
Рабочие условия эксплуатации:
|
от +5 до +50 |
|
и более низких температурах без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до |
|
106,7 | |
|
Параметры анализируемой среды: а) температура (диапазон температурной компенсации), °С | |
|
- с ДП-025С, ДП-2С, ДП-003МП |
от +5 до +50 |
|
- с Дп-ЗТ и ДП-003Т |
от 0 до +100 |
|
б) давление, МПа, не более | |
|
- с ДП-025С, ДП-2С |
0,0 |
|
- с ДП-003МП |
1,0 |
|
- с Дп-ЗТ и ДП-003Т |
1,6 |
|
в) расход с ДП-025С, ДП-2С, см3/мин |
от 50 до 500 |
|
г) скорость движения анализируемой среды перпендикулярно оси датчика проводимости (ДП-003МП, ДП-3Т и ДП-003Т), см/с, не менее |
5 |
|
д) рН при температуре анализируемой среды: | |
|
- менее 50 °С; |
от 5,4 до 14 |
|
- более 50 °С. |
от 7 до 14 |
|
е) концентрация хлорид ионов для рН анализируемой среды, совпадающей с нижней границей допустимого значения, мг/дм3, не более |
0,5 |
|
ж) отсутствие веществ, образующих на поверхности металлов непроводящие | |
|
пленки и осадки |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы кондуктометров, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
наносится на маркировочную табличку с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом печати, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность кондуктометров
|
Наименование |
Количество, штук, на исполнение МАРК- | |||||||||||
|
о |
602/36 |
602/1 |
602/1/36 |
602МП |
602МП/36 |
602МП/1 |
602МП/1/36 |
602Т |
602Т/36 |
602Т/1 |
602Т/1/36 | |
|
Блок преобразовательный:
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Датчик проводимости:
|
по заказу^ | |||||||||||
|
- ДП-003МП; |
- |
- |
- |
- |
по заказу1) |
- |
- |
- |
- | |||
|
по заказу1) | |||||||||||
|
Блок усилителя БУ-602Т |
1 |
1 |
1 |
1 | ||||||||
|
Кабель соединительный |
по заказу2) | |||||||||||
|
Комплект монтажных частей |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей (для блоков преобразовательных щитового исполнения) |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
-
1) Тип и количество (не более двух) по согласованию с заказчиком.
-
2) Количество соответствует количеству датчиков проводимости.
приведены разделе 2.7 «Проведение измерений» руководства по эксплуатации ВР30.00.000РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 марта 2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки
ТУ 26.51.53-025-39232169-2020 Кондуктометр-солемер МАРК-602. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ВЗОР»
(ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33
Телефон (факс): (831) 28-29-800
Web-сайт: http://vzornn.ru
E-mail: market@vzor.nnov.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»
Адрес: Россия, 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8(800) 200-22-14
E-mail: mail@nncsm.ru
Web-сайт: http://www.nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц 30011-13
